T17

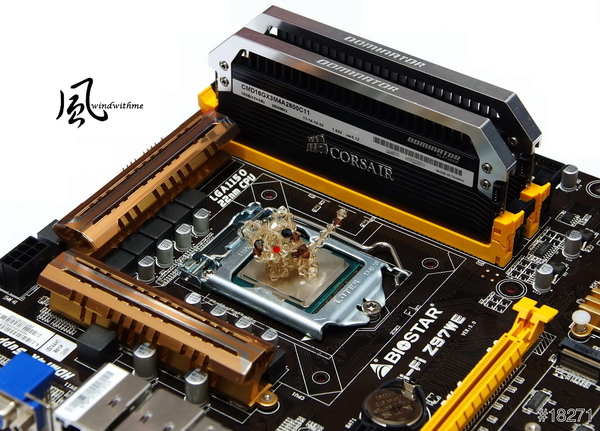

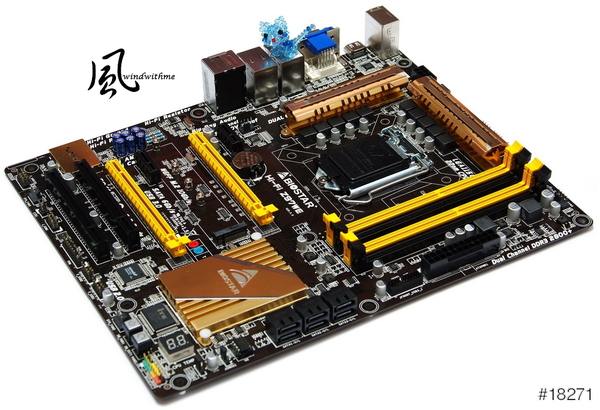

主機板左上
兩旁CPU供電都有加強被動式散熱模組
Z97WE為10相供電設計，上方為8PIN電源輸入

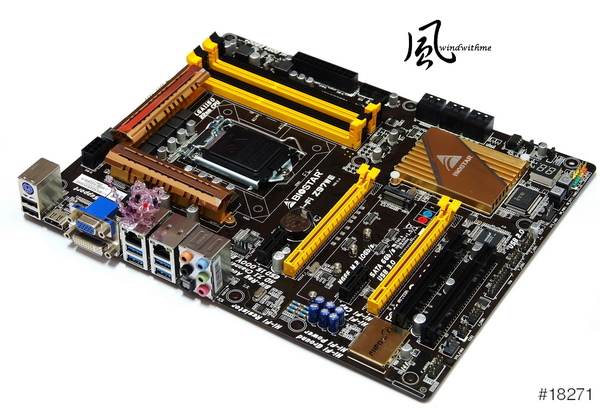

IO
1 X PS/2鍵盤
1 X D-Sub / DVI-D / HDMI
2 X USB 2.0(黑色)
4 X USB 3.0(藍色)
2 X RJ-45網路孔
6 X Audio音效接孔

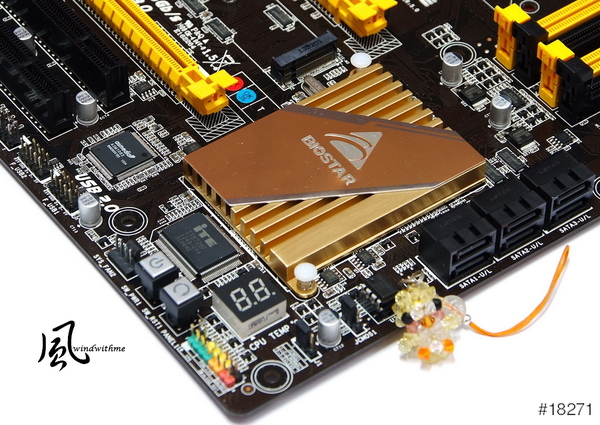

Z97WE在Z97晶片組的散熱片外型與設計都還蠻好看的

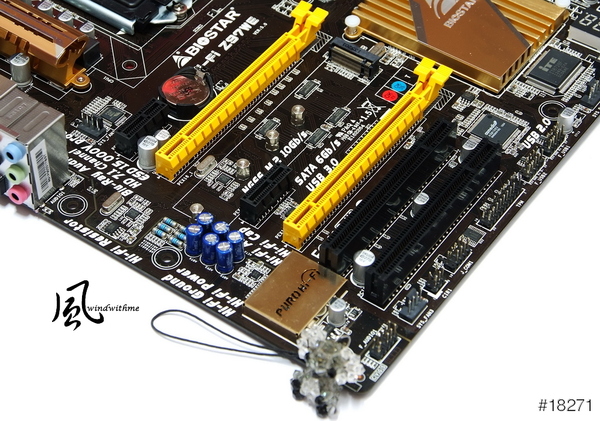

在新一代Z97板海中大量曝光的M.2新規格，優點在於最高頻寬可達1000 MB/s
PCI-Express M.2比起目前主流市場的SATA3最高頻寬600 MB/s還高上許多
M.2缺點就是價格會比較高，會佔到PCI-E頻寬，如果只有一個裝置無法做Raid
至於未來M.2 SSD在市場中會扮演什麼樣的地位，就讓消費者來做決定!

BIOSTAR在UEFI BIOS設計風格與Z87時期一樣
左方有目前硬體的一些資料，背景畫面也改為較有速度感的紅色，解析度為1024X768
提供英文與簡體中文兩種語系可以切換，圖中為許多硬體進階選項頁面

CPU調效主頁面
將4690K外頻固定在45，也就是4500MHz
再關閉CPU C stats節能技術，下方為內建GPU的時脈與選項

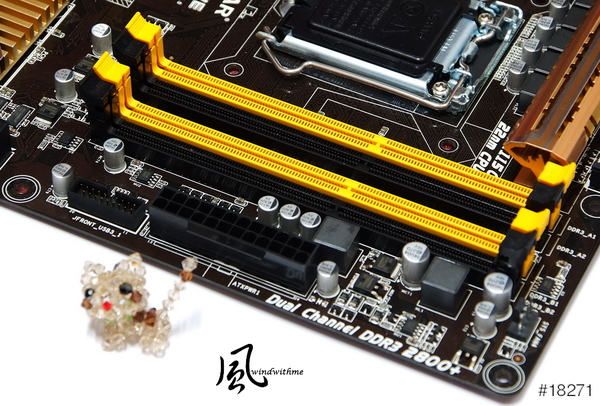

DDR3使用CORSAIR Dominator Platinum 2800C11
開啟XMP技術之後就可以輕鬆達到DDR3 2800穩定的高效能

頁面下半部為更進階DRAM選項

電壓頁面
將CPU Apaptive Voltage Target指定為1.23V，提供給超頻4.5GHz穩定電壓
之後CPU電壓就會變成左方顯示的1.248V

電壓頁面下方為DRAM電壓，因為開啟XMP自動超頻技術
DDR3自動設定在2800 CL11，DRAM電壓為1.65V，左方偵測為1.668V

存檔與離開頁面
上方為BIOS設定選項，中央為選擇硬體開機選項，下方為使用者設定存檔功能

BIOSTAR UEFI BIOS提供豐富的選項，對於一般設定或是校能調效都相當足夠
沒有內建太多花俏的功能，也沒有高解析或大檔案的BIOS圖片
對於BIOSTAR UEFI BIOS在開機與設定速度反應都很快，也算是優點之一
以上是將4690K用調整倍頻與加電壓的超頻，設定成CPU與DDR3分別為4500 / 2800MHz

軟體方面有SmartSpeedLAN，看來是要搭配雙網路晶片使用
提供遊戲、串流、瀏覽器與自動等四種模式

左方點入應用程式，能監控目前開啟在使用中的程式狀況

進階頁面中可以輸入想要的網路速度，也就是限制最大下載或上傳的功能
下方也有加速反應時間與無延遲TCP等兩種功能提供關閉或開啟使用

Smart EAR GUI

Hi-Fi Zone
音效晶片與相關電容四週有金色線條，將digital/analog分離，能減少EMI Nosie
Non-Polarized Electrolysis Electric audio capacitors無極性電容
Metal-oxide film resistors金屬氧化電阻，再搭載前置耳機音效擴大晶片，採用不少音響級設計
音效晶片正上方設計印有BIOSTAR Logo金屬屏蔽罩，通電時會發出紅光

實際聆聽配備為USHER S-520入門音響搭配土炮擴大機
低頻 - 鼓聲還算可以接受，重低音沒有太沉下去的感受，如果細節能更清楚會更好
中頻 - 歌曲或是看影片時在人聲表現清晰，聲音厚實感的呈現也相當好
高頻 - 某些音樂與聲音細節有不錯的延展性，並且沒有太尖銳的狀況發生
Z97WE主打Hi-Fi用料，音質會比一般內建Realtek音效晶片的MB還要好上一些
或許許多人覺得Realtek音效表現中等，但音質表現在後天用料與設計也佔很重要的一環
可惜這次沒有像以前支援Creative THX軟體或是Samrt Ear 3D軟體
不然在音場或低頻表現會再提升一些，對於遊戲或是影片環境都會有明顯的助益

測試平台
CPU: Intel Core i5-4690K
MB: BIOSTAR Hi-Fi Z97WE
DRAM: CORSAIR Dominator Platinum CMD16GX3M4A2800C11
VGA: SAPPHIRE Raden HD 6970 CrossFire
SSD: Intel 730 Series 480GB
POWER: ANTEC High Current Pro 850W
Cooler: XIGMATEK HDT-S1283
OS: Windows 8.1 64bit

Intel Core i5-4690K超頻效能
CPU 100 X 45 => 4523MHz 1.230V
DDR3 2814 CL11 14-14-35 2T 1.650V

Nuclearus Multi Core => 29222
Fritz Chess Benchmark => 29.97/14387

CrystalMark 2004R3 => 425599

CINEBENCH R11.5
CPU => 7.65 pts
CPU(Single Core) => 1.96 pts

CINEBENCH R15
CPU => 679 cb
CPU(Single Core) => 176 cb

FRYRENDER
Running Time => 5m 28s
x264 FHD Benchmark => 25.6

PCMARK7 - 5208

以上是Intel代號Devil's Canyon的4690K在空冷超頻穩定的能力表現
使用中階塔型散熱器，超頻至4.5GHz可以通過以上各種重量級測試軟體
如果使用高階空冷或水冷散熱器，有機會達到4.6GHz以上穩定的超頻環境
而只追求極限的話，也就是進桌面逛逛，超頻到4.7Ghz以上也不成問題
Intel Core i5-4690K超頻能力多數應會比4670K還要好，但還是要依體質與散熱器而定

DRAM頻寬測試
ADIA64 Memory Read - 34232 MB/s
Sandra Memory Bandwidth - 31461 MB/s

DDR3頻寬效能與超頻能力依然是Intel Haswell這個世代的架構優勢
上一代Ivy Bridge架構能穩定運作的時脈大約只能到2400~2666左右
在Haswell Refresh平台上，也能擁有像上一代那麼高的頻寬
而超頻能力憑藉著DDR3體質如果夠強，想要超頻至2800~3000都很有機會
DDR3同時脈頻寬也比LGA 1155平台還要高出13~27%左右
不管是Haswell或Haswell Refresh在DDR3表現比以上好上一些
如果要追求更高的時脈或是頻寬效能，可能要等到明年下一代DDR4新平台

溫度表現(室溫約30度)
4670K運作IntelBurn Test讓CPU全速時 - 75~86

4790K運作IntelBurn Test讓CPU全速時 - 68~76

先前網路上盛傳新代號的Devil's Canyon CPU在散熱材質方面有做了更動
以上這兩張4670K與4690K全速測試圖看來所言不虛
4690K最低溫度比4670K低上7度，而最高溫度也低約10度左右
對於偏愛較低溫度或是極限超頻的使用者來說將會是一項利多

BIOSTAR Hi-Fi Z97WE
優點
1.價位比入門Z97高一點，規格用料接近市場上其他品牌Z97 MB
2.除了音效電容外採全固態電容，內建Power / Reset按鈕與LED除錯燈號
3.新版UEFI介面視覺感不錯，開機與設定都很迅速
4.內建音效使用較佳的無極性電容，耳機方面也有專屬Amplifier
5.主要供電達到10項，在這個價位的Z97大多只有4~6項供電的設計
6.Dual GbE網路晶片，支援Teaming技術，最高網路頻寬可達2G

缺點
1.目前台灣還沒有BIOSTAR銷售通路
2.內建音效孔希望能用鍍金材質
3.若能支援SLI技術將會有助於Gaming環境的效能

效能比 ★★★★★★★★☆☆ 80/100
用料比 ★★★★★★★★☆☆ 82/100
規格比 ★★★★★★★★☆☆ 82/100
外觀比 ★★★★★★★★☆☆ 83/100
性價比 ★★★★★★★★★☆ 86/100

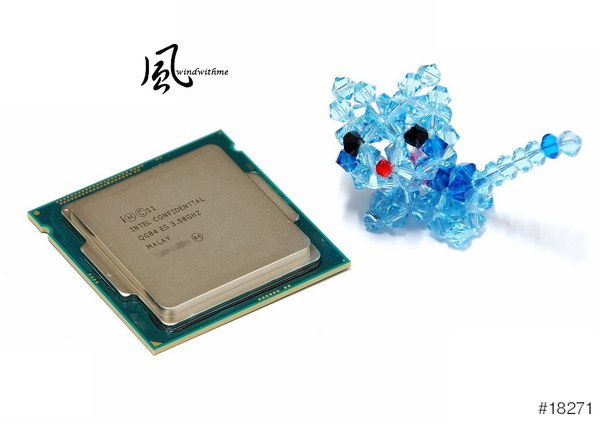

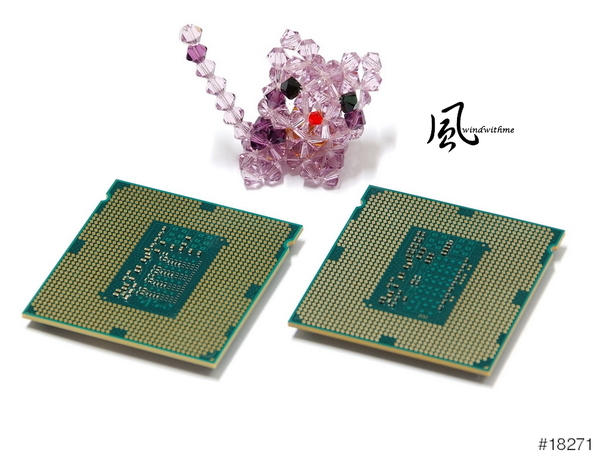

體驗Intel最新兩顆Devil's Canyon CPU其中之一，也就是Core i5-4690K
在溫度表現讓人滿意，未來有時間會再用高階散熱器測試更高時脈的極限
Devil's Canyon此回Intel也推出新產品Logo，外型好看加上特色也很鮮明
我想消費者也應該對Intel 20週年紀念的Pentium G3258不鎖頻CPU很有興趣
還記得2010年時，個人將Core i5-661 2C4T空冷超頻至5G
希望Intel Pentium G3258在未來windwithme的超頻測試中能有更出色的表現!

BIOSTAR Hi-Fi Z97WE在美國的價位約為125美金左右，換算成台幣約3700元
而WE為Wonderful Enhanced之縮寫，就片面意思看起來蠻不錯的
但如果改成世界聯盟縮寫WWE的話，我想消費者會更加印象深刻才是XD
以這樣的價位與規格來看，Hi-Fi Z97WE確實相當地超值，表現與用料也都在水準之上
但是能再推出另一版的Z97版本，採用鍍金音效接孔，支援Samrt Ear 3D軟體
能支援雙SLI技術，或搭載ALC 1150音效晶片，供電降為5相供電搭配單網路晶片
將價位壓在150元以下美金，這樣也不是很好嗎？還能提供給另一種平價高規格的選擇
最後還是希望BIOSTAR能像其他MB品牌一樣推出Gaming MB來做市場競爭:)
