中型塔扇新選擇 靜音也有好效果Thermalright TRUE Spirit 140 DIRECT 散熱器
TRUE Spirit 140 DIRECT 散熱器為Thermalright 利民10月底左右推出的新款散熱器,與之前推出TrueSpirit140-Power大同小異,可以說是雙胞胎,與TrueSpirit140-Power不同地方是將導熱管改成五根6mm導管、散熱鰭片外型也變成較為方長,另外接觸面也變為H.D.T熱管直觸設計,可以減少底座中熱阻,讓導熱效果更佳;風扇部分則是搭配自家TY-140 Black 14 公分風扇,有著靜音效能又不錯的風扇。

▼外盒包裝使用著DIRECT系列的風格採用紅黑配色做區分,讓使用者對產品系列能更清楚的辨別。

▼外箱正面有著TRUE Spirit 140 DIRECT的外觀樣子,TRUE Spirit 140 DIRECT採用五根6mm導熱管組成,高度約為161mm相容於多數機殼,風扇使用TY-140 Black 14 公分風扇,整體重量約810G。

▼TRUE Spirit 140 DIRECT特色介紹,全都標示在這裡。
1.PWM 風扇
2.支援多平台角位
3.低噪音
4.五支6mm導熱管設計與
5.記憶體、顯示卡、Mosfet散熱片不干涉等設計

▼TRUE Spirit 140 DIRECT的詳細規格,支援Intel LGA 775/1150/ 1151/ 1155 / 1156/ 1366 / 2011/ 2011-3;AMD AM2 / AM2 + / AM3 / AM3 + FM1 / FM2 / FM2 + 等腳位,最重要的高度則是約在161mm左右,不算太大型,整體的相容性還算不錯!

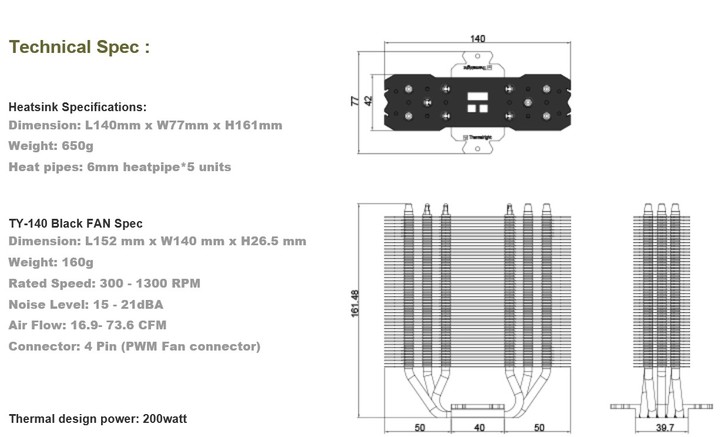

▼TRUE Spirit 140 DIRECT各部位的長度參考表。

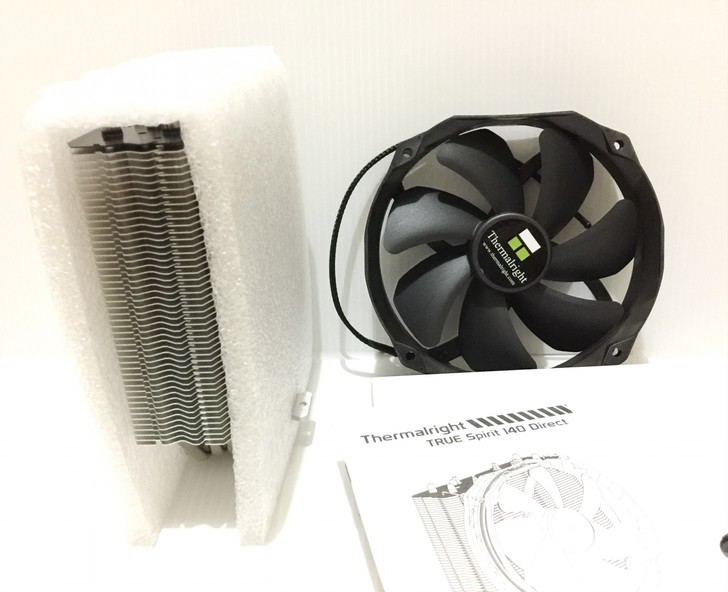

▼TRUE Spirit 140 DIRECT本體在運送時使用了泡棉包夾,讓運送中碰種的傷害降到最低,也使散熱鰭片不會受到碰撞而變形。

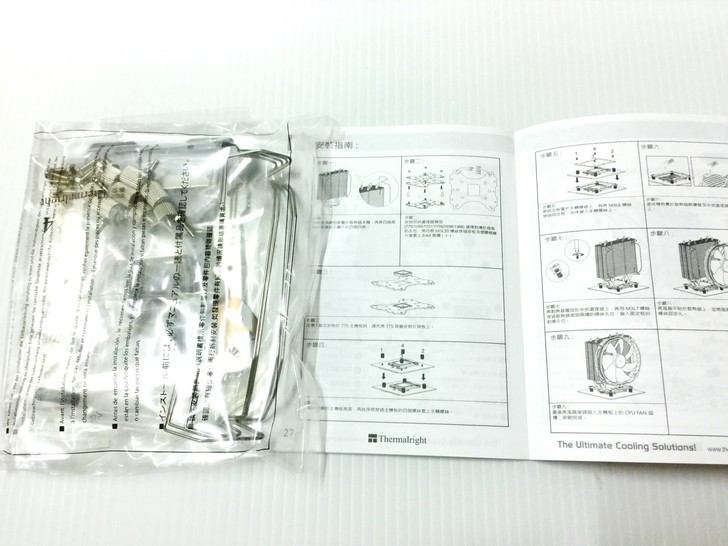

▼扣具螺絲包與安裝說明書,扣具螺絲包為一次性包裝,只要拆開就知道了,所以可以有效避免買到其他人的退貨商品。

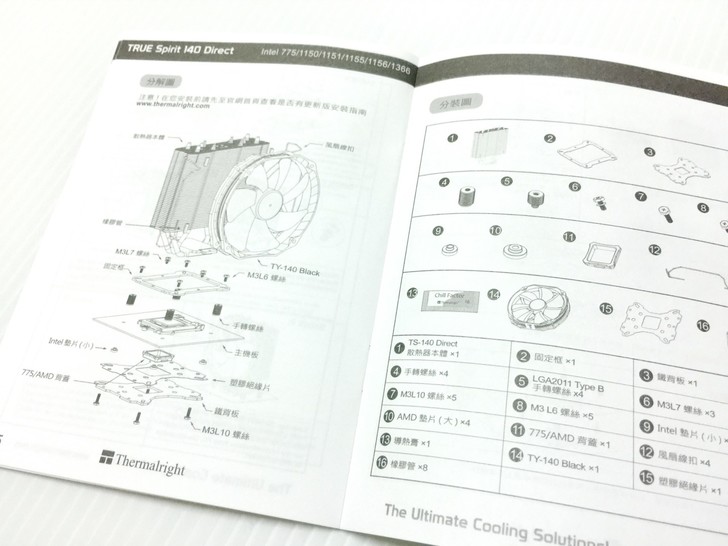

▼安裝說明書有中文說明,提供最詳細的安裝說明。

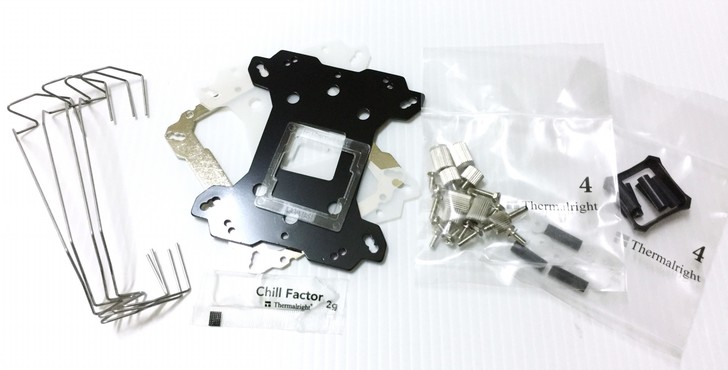

▼主要的扣具都使用全金屬製品,增加耐用度不像塑膠製的會因為時間而脆裂或出現公差,為了因應Skylake架構的CPU PCB較薄問題,所以近期推出的散熱器也都會一同附上。

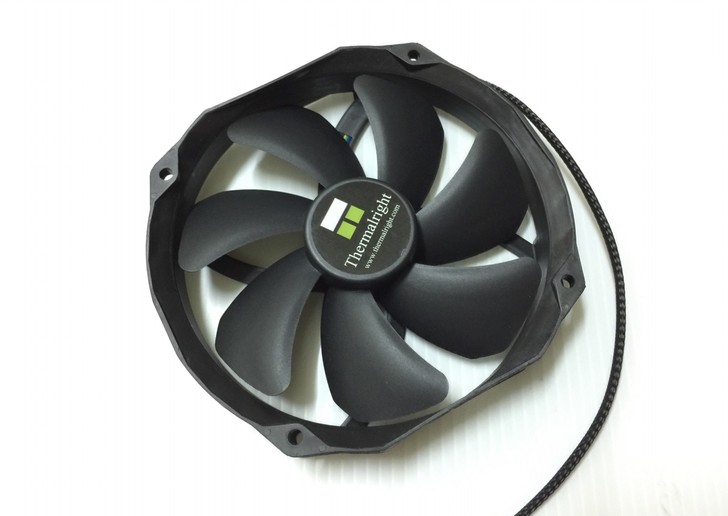

▼TRUE Spirit 140 DIRECT搭配的TY-140 Black 14 公分風扇,由七片扇葉組成,最高轉速約為1300RPM 可以透過PWM下去做溫控,最大噪音值約是21dBA左右。

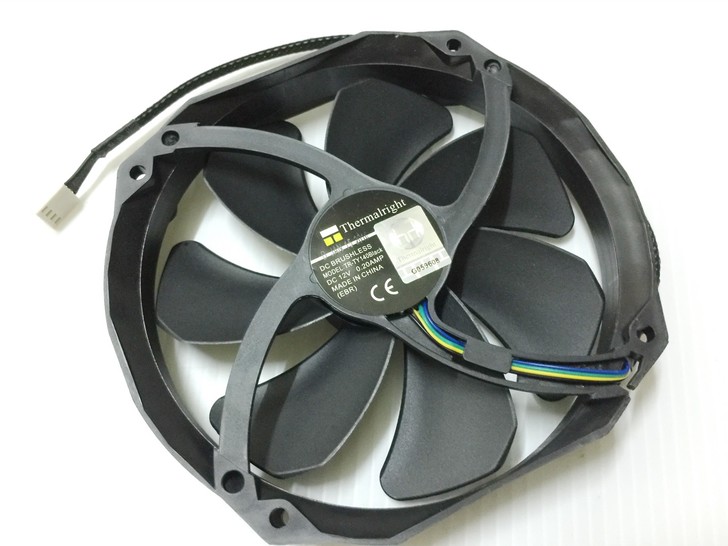

▼背面則是風扇供電資訊 DC12V 0.2A,型號為TY-140Black。

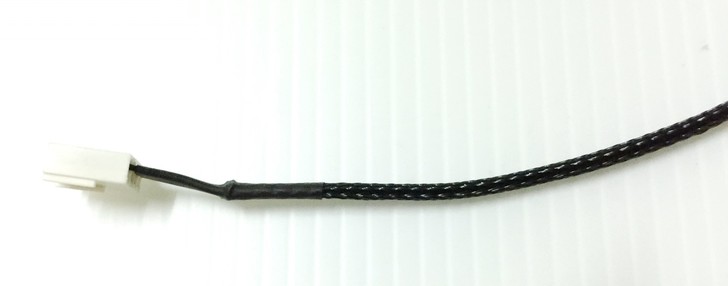

▼風扇線材有用編織網包覆,接頭規格為小4Pin 支援PWM控制轉速。

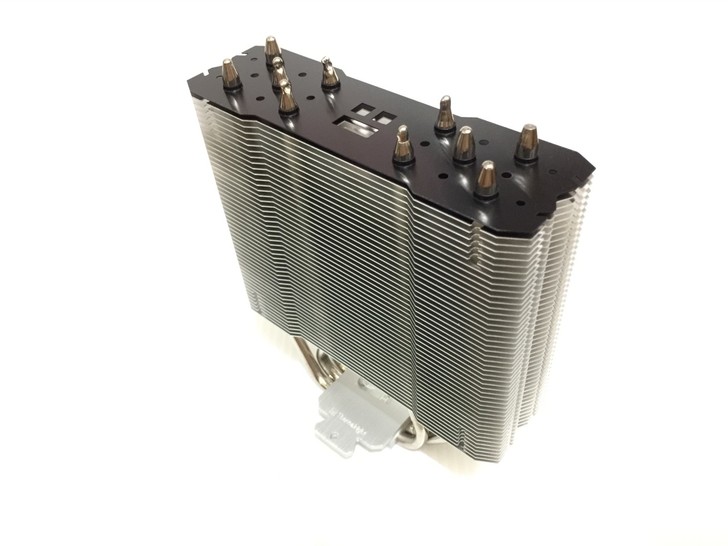

▼TRUE Spirit 140 DIRECT本體外觀,由五支6mm導熱管與46片的散熱鰭片做組合,外型較為方長;本體的重量約為650G,有著金屬製的強化背板做支撐對主機不成問題呀! 此外TRUE Spirit 140 DIRECT做多可以安裝到兩顆風扇,如果覺得內附的一顆不夠用,可以再自行添增12或14公分的風扇。

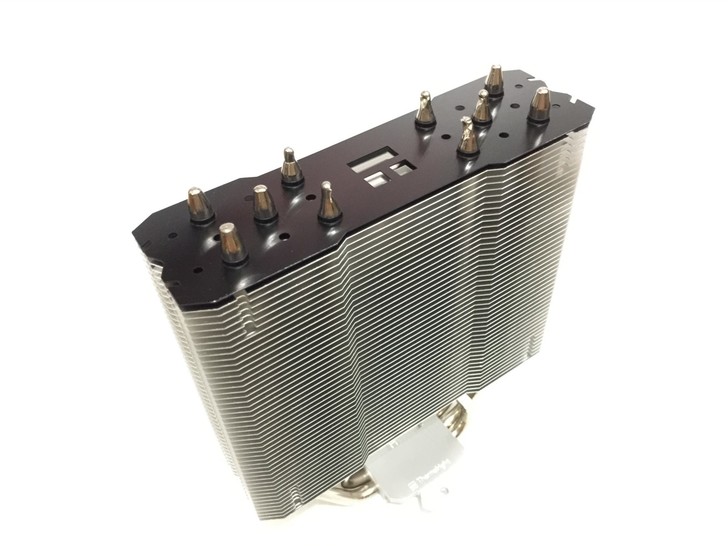

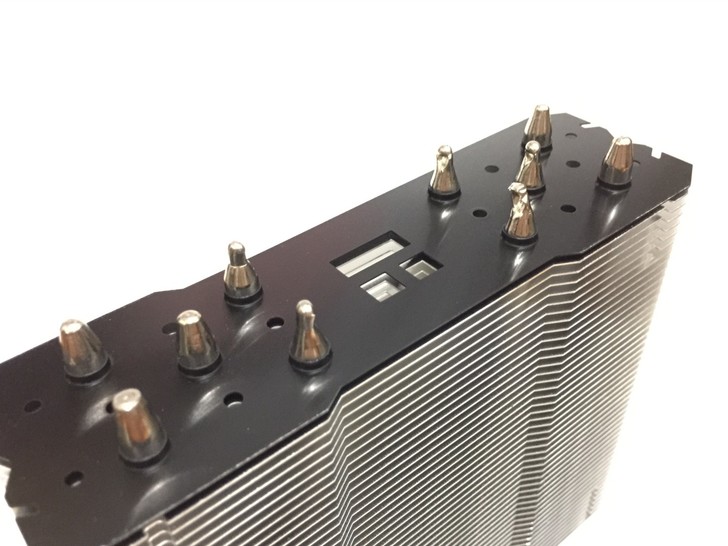

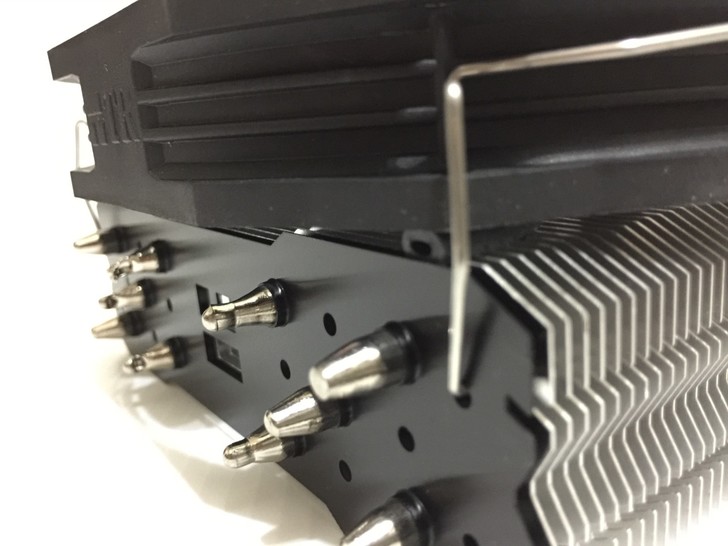

▼TRUE Spirit 140 DIRECT頂部,最頂部的散熱鰭片使用黑化處理看起來更有質感,Thermalright 利民Logo也改成簍空的設計,別有一番風味。

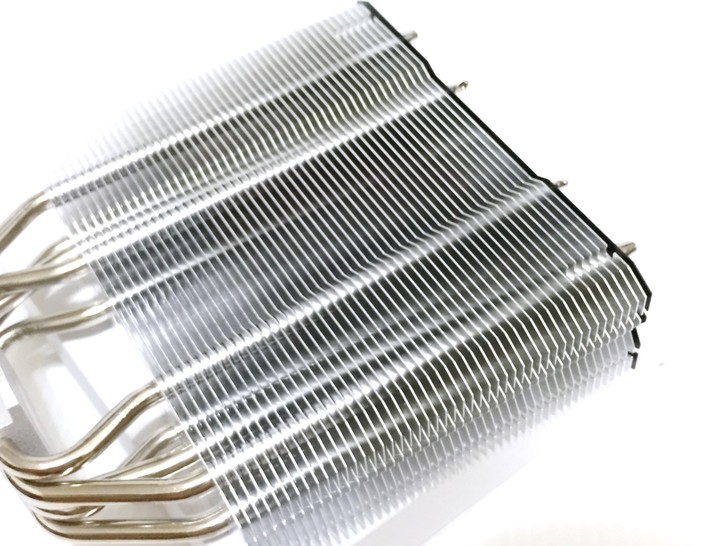

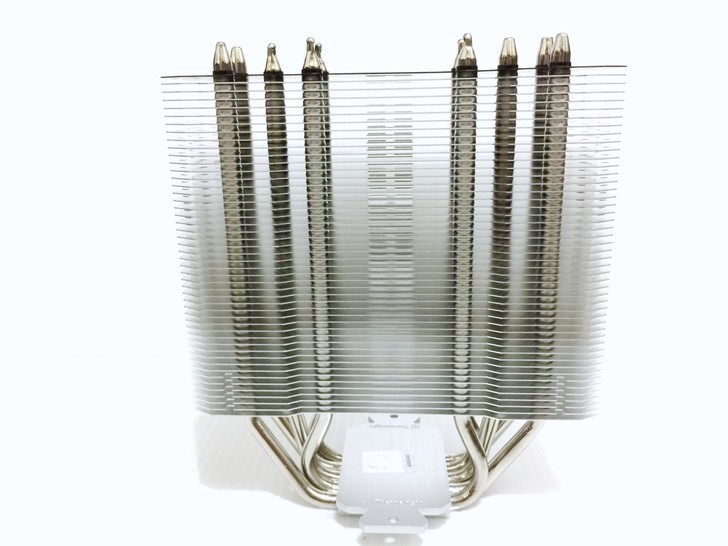

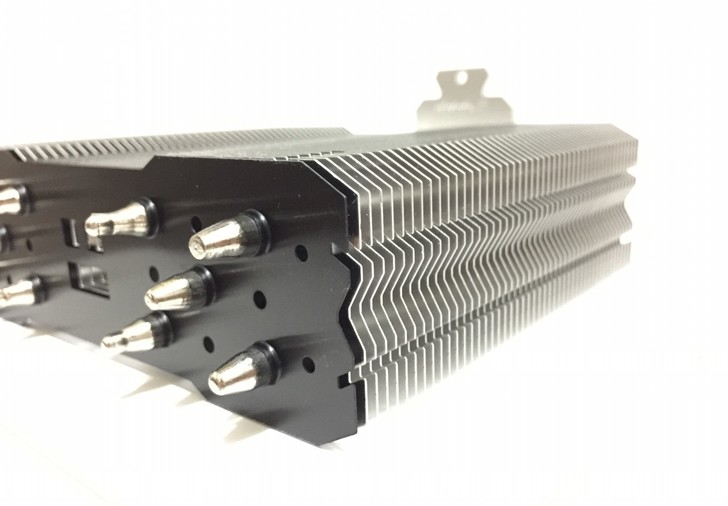

▼約46片左右的散熱鰭片所組成,做工相當的精緻,不虧是Thermalright 利民所推出的散熱精品呀!!

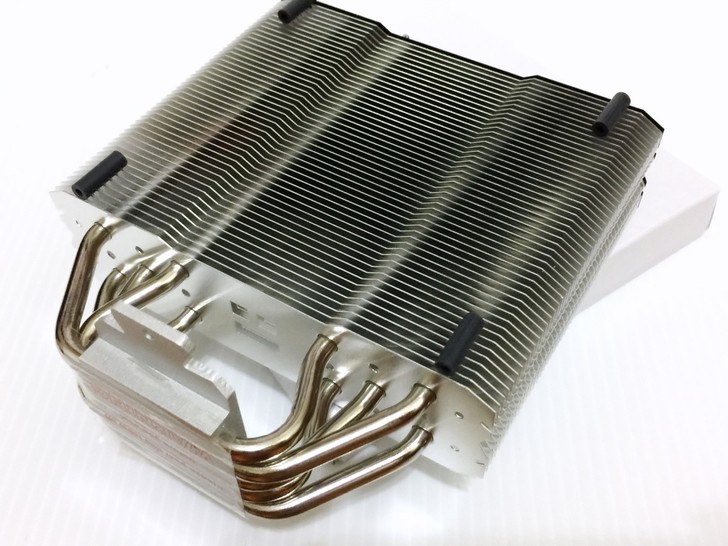

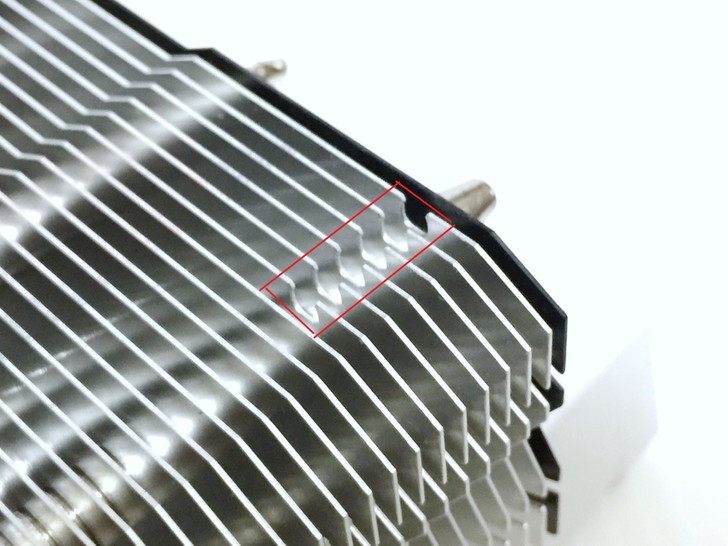

▼這次風扇的防震設計則是採用了橡膠套管來做防震,防震效果還不錯,能有效的減少風扇運作時所發出的聲響,所以在散熱器的四周鰭片都有凹槽,用來放置橡膠套管。

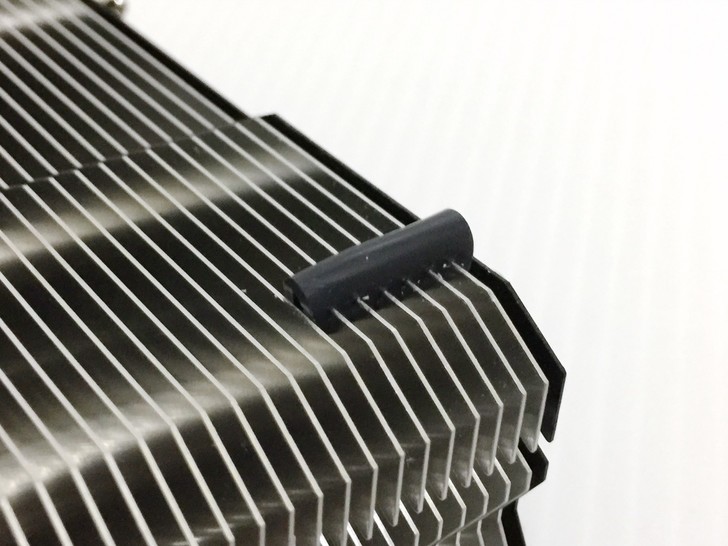

▼在安裝風扇時先將橡膠套管分別安裝於散熱器四處凹槽,橡膠套管一定要緊緊的塞進去在鰭片的凹槽裡,才能達到最好的防震效果。

▼實際將風扇安裝上去後就可以看散熱鰭片與風扇透過橡膠套管緊密的結合。

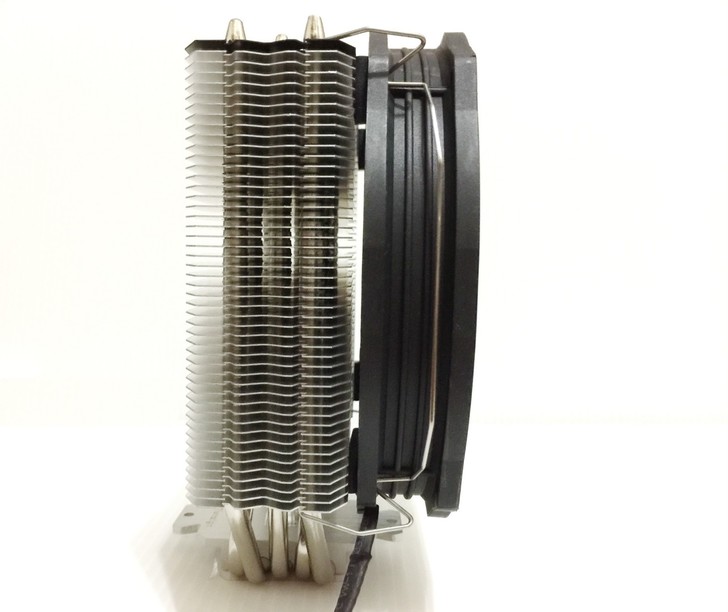

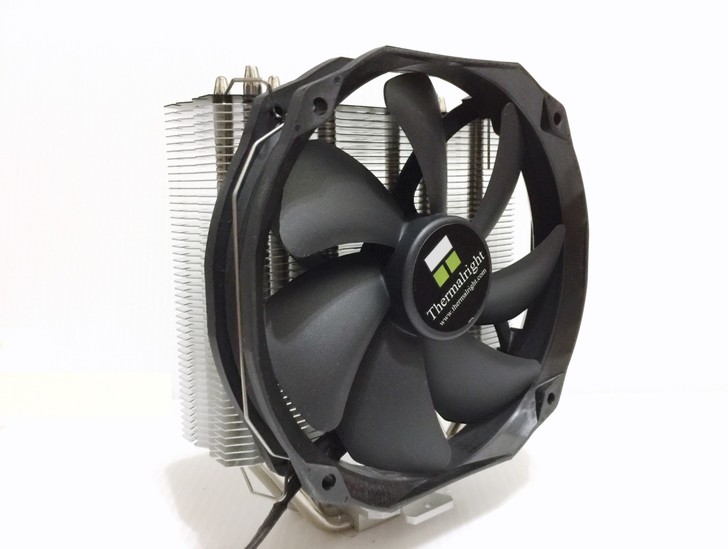

▼風扇安裝上去後高度也沒有增加太多,可以不用太擔心。

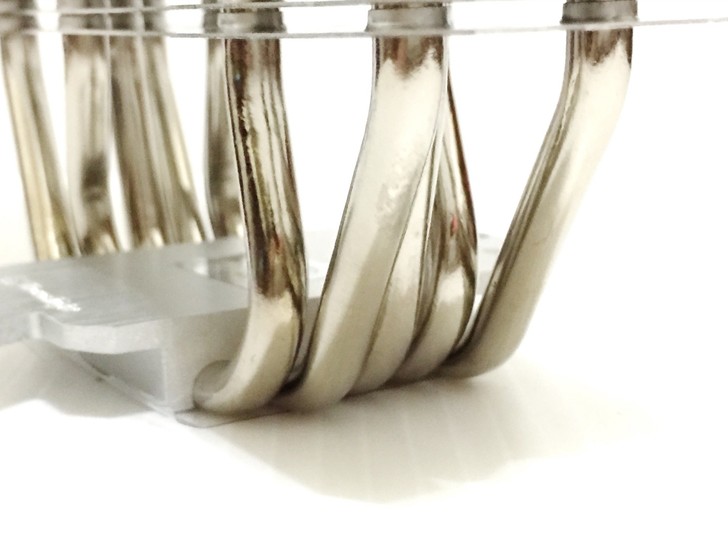

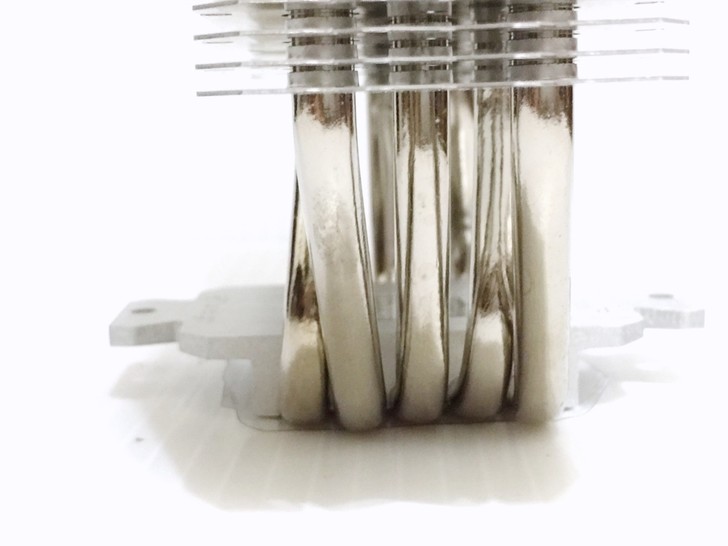

▼五支6mm導熱管採用全鍍鎳處理,不僅美觀還能防止氧化造成散熱效率的下降,一舉兩得,由於TRUE Spirit 140 DIRECT的鰭片面積不大,所以在導熱管上的設計也沒有像之前的Macho 120 SBM有彎曲導管。

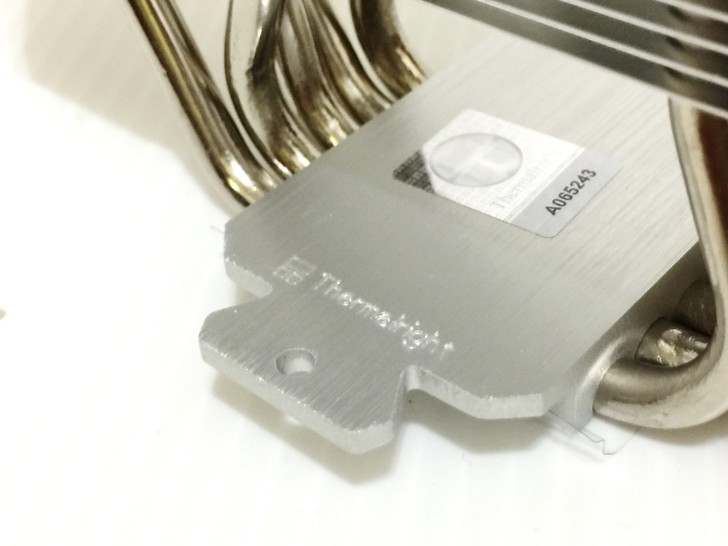

▼固定底座為求質感,除了有Thermalright 利民Logo外還有做髮絲紋處理,讓整體的層次又更上一階。

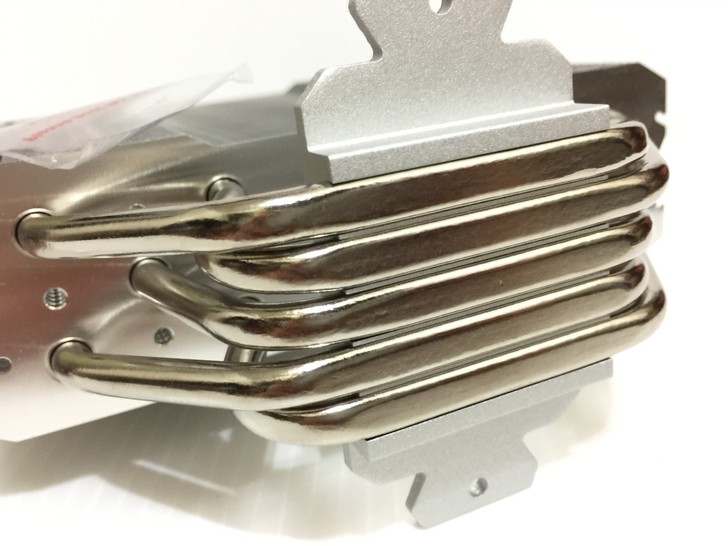

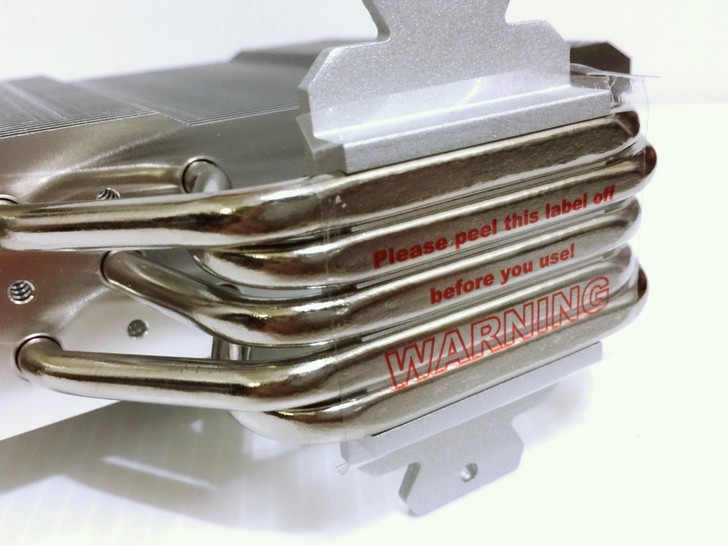

▼底部的接觸面這次則是使用HDT 導熱管直接接觸,導熱效果更加不錯,底部的接觸面一樣有著鍍鎳處理,做工還不錯。安裝時記得要把保護膠膜給移除掉,才不會換了新的散熱器,可是溫度問題沒有改善。

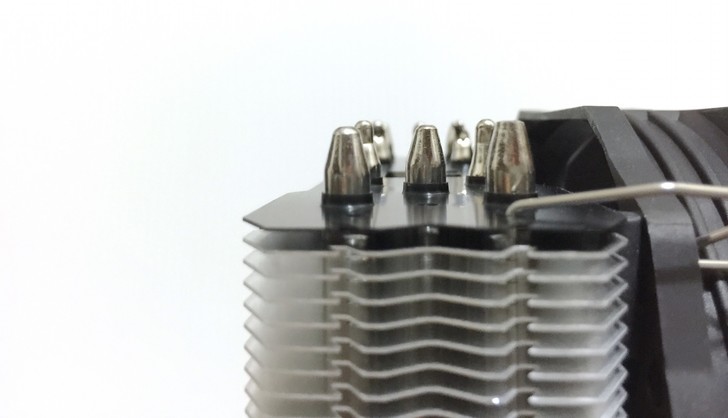

▼TRUE Spirit 140 DIRECT邊角尖銳的地方,都有做處理讓使用者在安裝比較不會刮手、受傷。

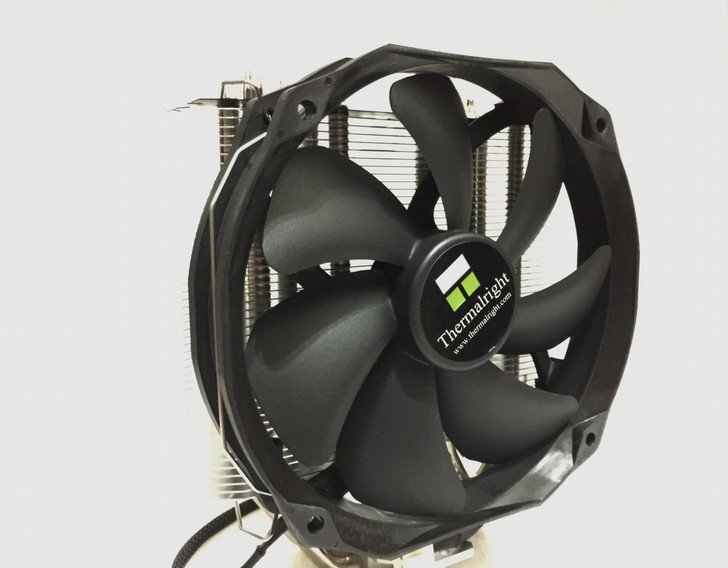

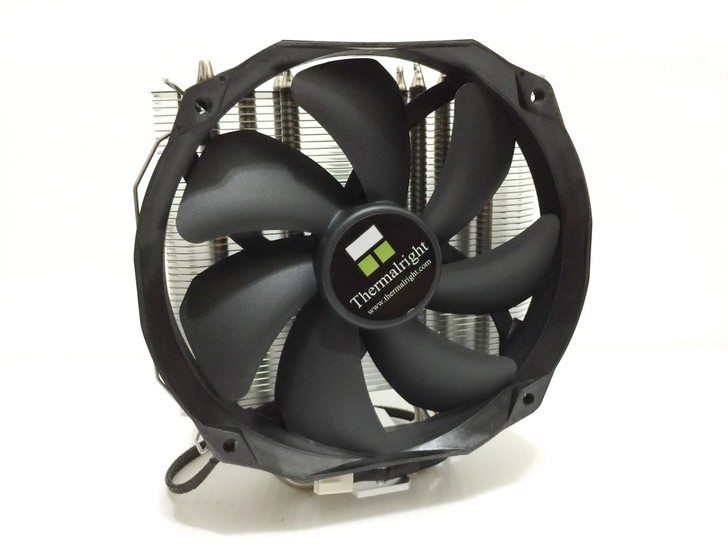

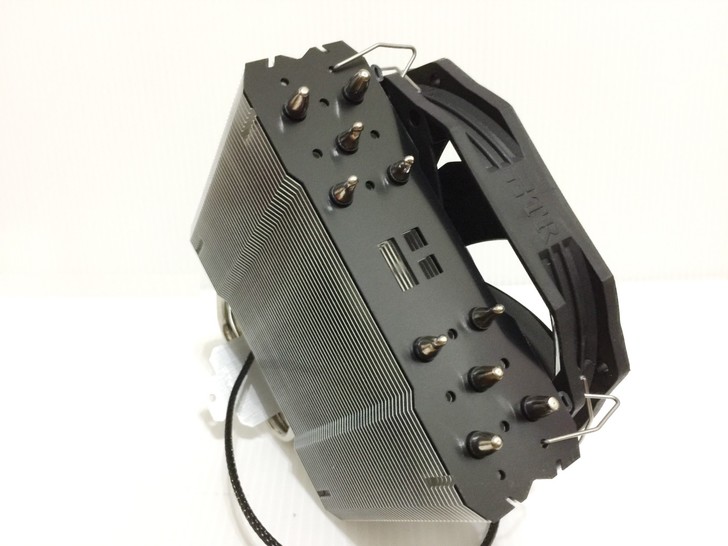

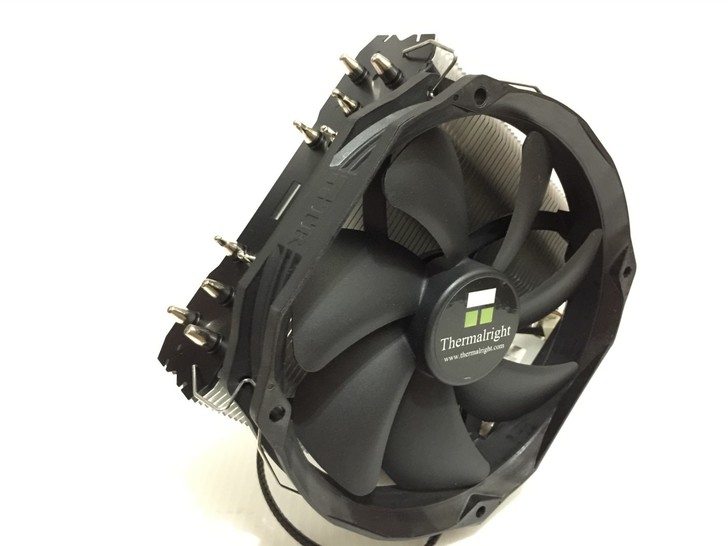

▼風扇安裝上去的帥氣英姿一覽。

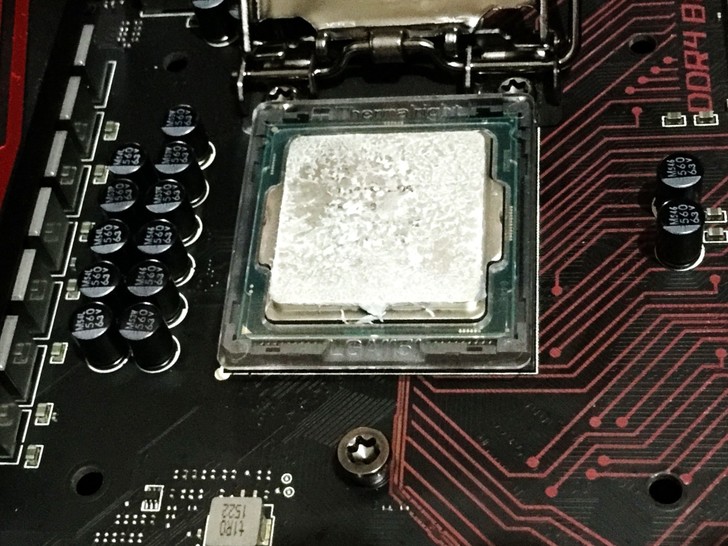

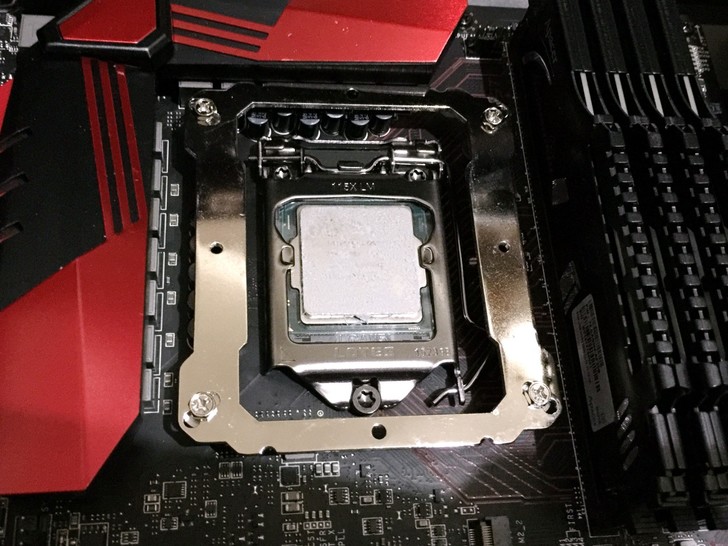

▼安裝LGA1151用的保護墊片與扣具。

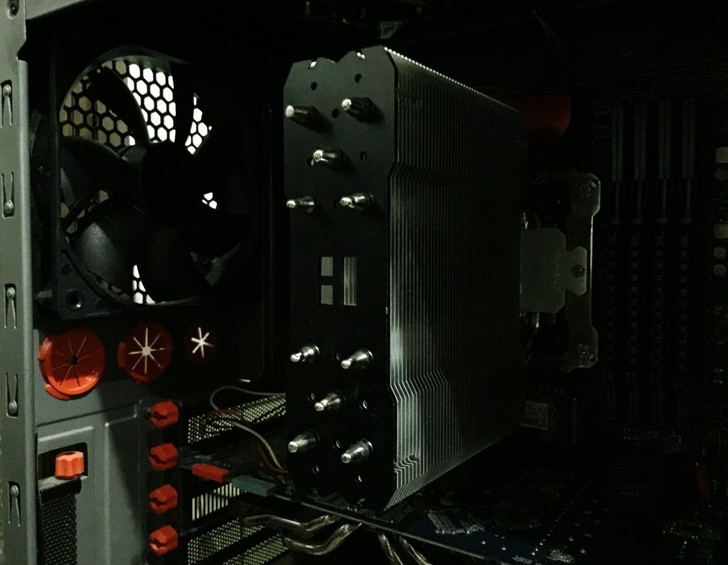

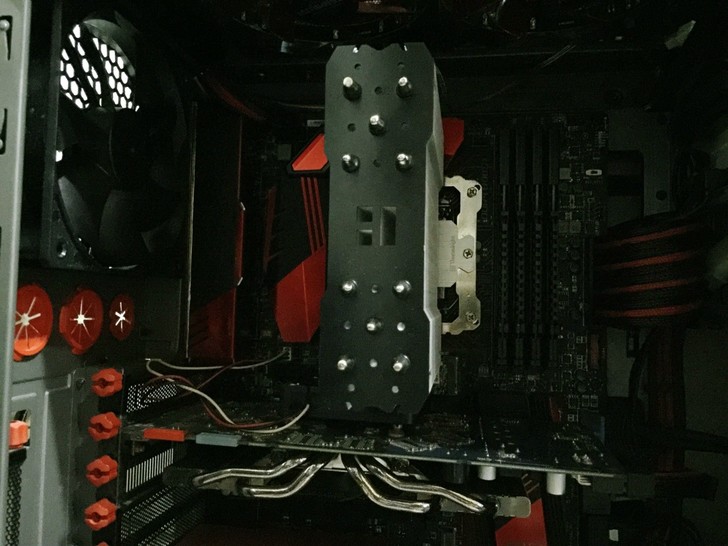

▼上機。

▼測試硬體
CPU: Intel® Core™ i7-6700K Processor 4.0GHz
MB: MSI Z170A GAMING M7
Memory: Apacer Commando DDR4 2800Mhz 8GB*4 OC 3000MHz
SSD: Intel® SSD 535 120GB 系統
M.2 NGFF Series M240 120GB
Graphics card:ASUS GTS 250 1GB
PSU:ENERMAX REVOLUTION X't 530W
CPU Cooler: TRUE Spirit 140 DIRECT
OS:Windows 8.1 X64 Pro

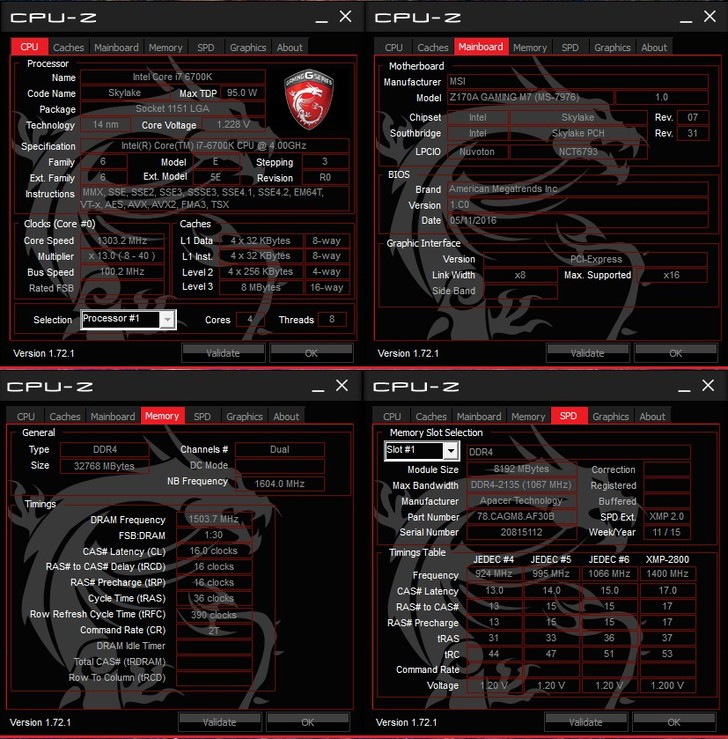

▼CPU-Z資訊。

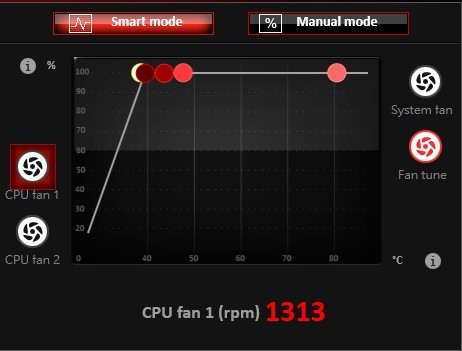

▼風扇最高的轉速約在1300RPM。

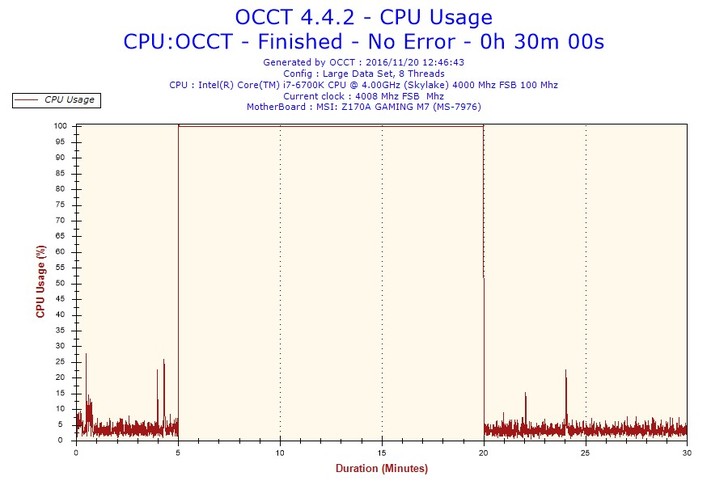

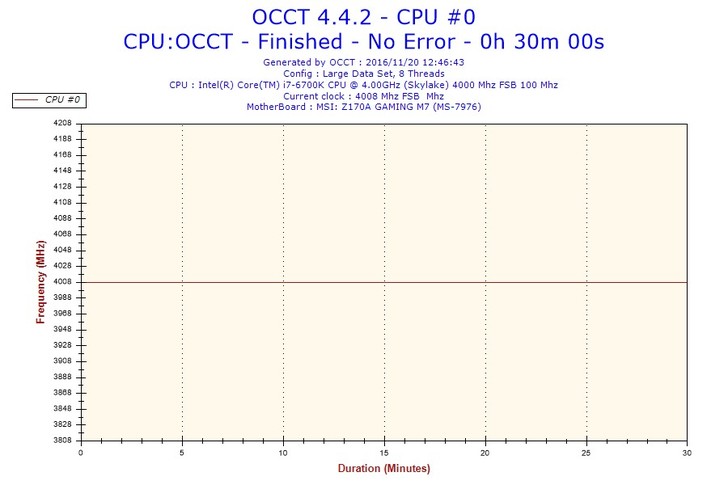

▼OCCT 4.4.2 測試-過程中CPU都維持在4.0GHz的時脈運作,風扇轉速固定在1300RPM。
0~5分鐘為待機監控
5~20分鐘為燒機測試
20~30分鐘待機監控

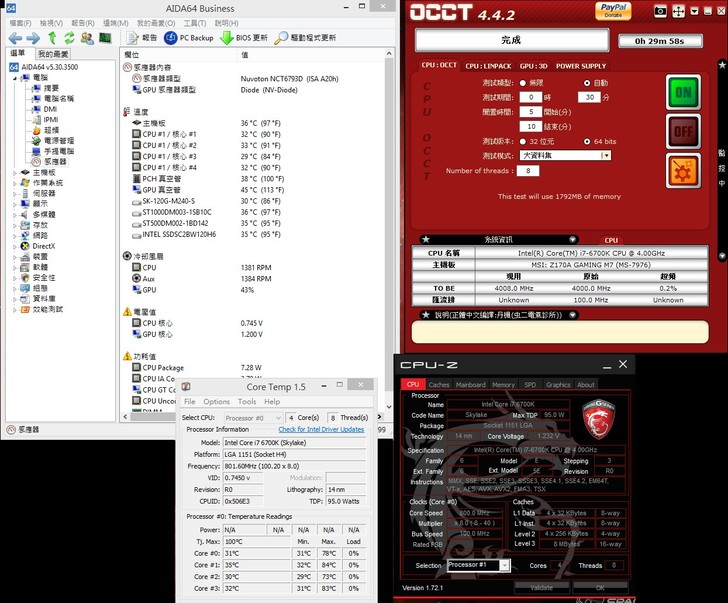

▼測試過程中的溫度最高來到了84度C,而待機時溫度最低為29度C左右,而一般的使用情況下則是約在40度C上下。

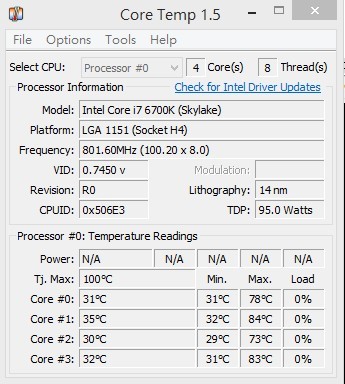

▼Core Temp 1.5放大圖。

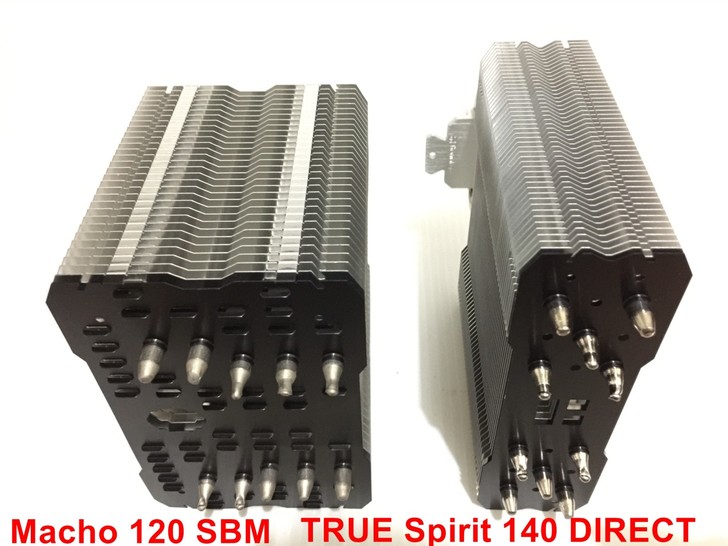

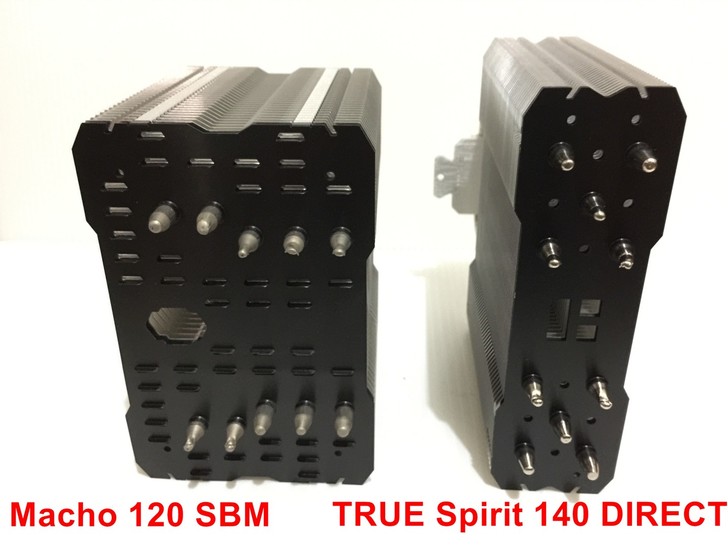

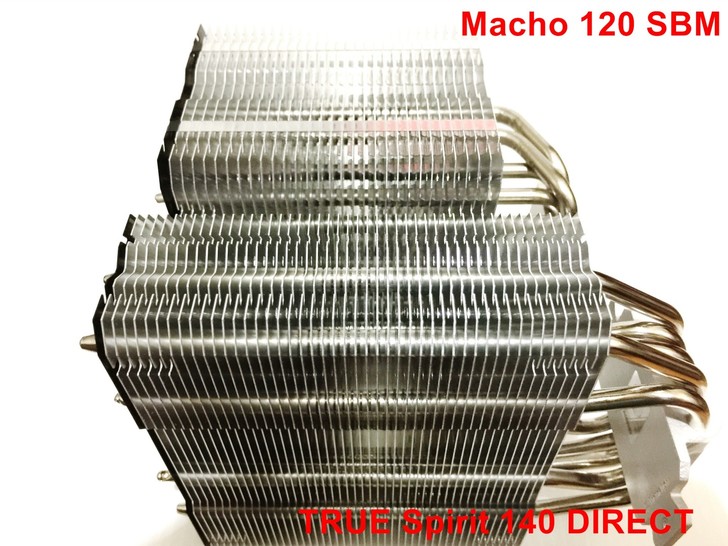

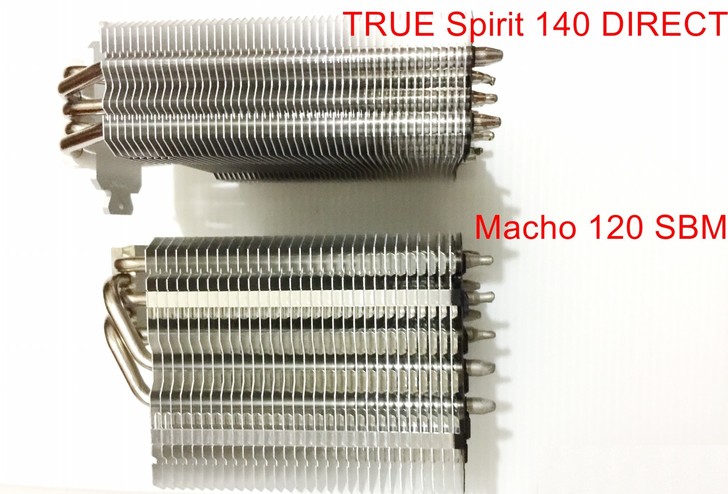

▼順便把手上的Macho 120 SBM與TRUE Spirit 140 DIRECT拿來給大家參考一下。




本次的TRUE Spirit 140 DIRECT在工藝上有非常不錯的品質,導熱管的鍍鎳處理能減緩導熱管的氧化;頂部的散熱鰭使得整體的質感、品質都大幅提升,14公分的風扇能有效的排除廢熱,而且實際的運作聲響也非常安靜;散熱效果也相當不錯,對於中度或重度的使用者都是一個不錯的好選擇。
TRUE Spirit 140 DIRECT這次在散熱鰭片的外觀上也稍做改良,增加了鰭片的數量、減少鰭片的面積大小,能使散熱器安裝於空間較窄小的機殼,散熱器的高度161mm對於一般的機殼x來說也不成問題,可以很輕鬆的安裝。整體的安裝過程中沒有太大的困難,新手也可以很輕鬆的完成,安裝的螺絲扣具只要方向正確,基本上是沒問題的,照著使用說明書也可以輕輕鬆鬆的安裝完成,給自己的愛機一個良好的溫度。

以上簡單的心得分享,謝謝觀看.
