--------------------------------- 文長慎入---------------------------------
機箱共構已經不是什麼大八卦,為了降低成本以及零售市場價格,越來越多品牌在全球化的競爭下紛紛走向這條途徑,在大五金結構不變為前提下,藉由各廠的元素風格、面板設計以及端子口配置與其他細節調整,來提供更多樣化的解決方案。

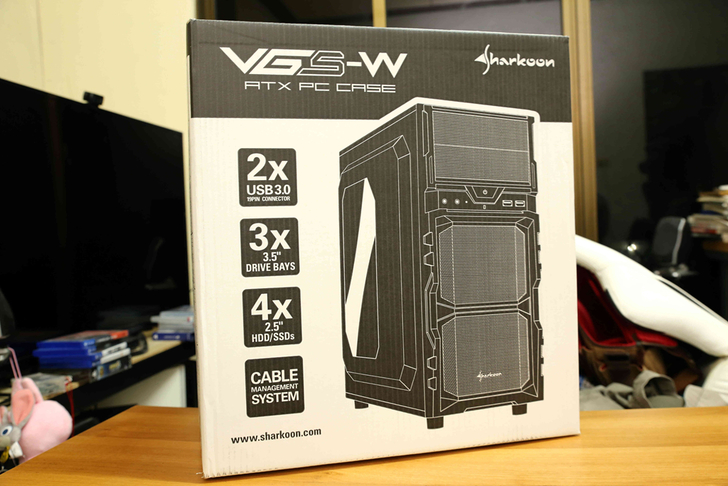

今天要來介紹的旋剛勁風者 VG5-W,跟旋剛防衛者VS4-W、狂風者VG4-W是同樣的機箱結構體,喜歡什麼樣子的配置設計以及風格就看消費者自身的需求來做選擇,外箱一貫維持黑白配色的風格,正面上除了有產品圖示外,還列了幾個大多數採購上較容易注意的重點配置。

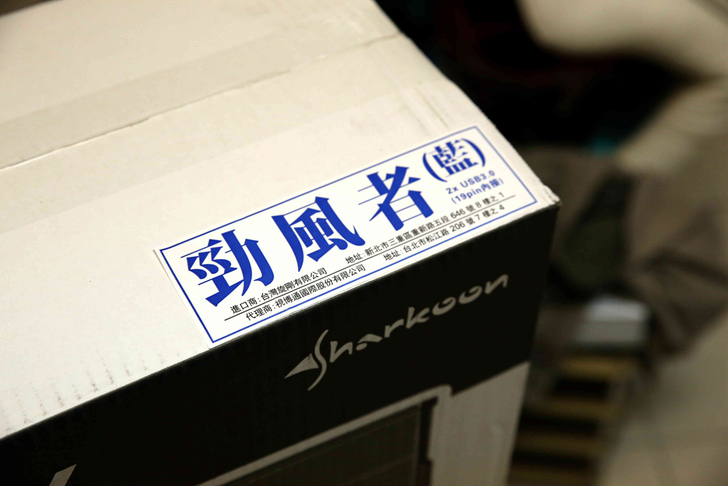

旋剛勁風者在台灣販售的版本分別為藍色與紅色,也是目前市場上主流的”大眾色”,今年在歷經bequiet!電源供應器事件,全台灣的標檢局幾乎都動起來了,要求電源供應器包裝上均要有製造商/進口商/代理商…等資訊,雖然說機箱上並無這樣子的要求,但在旋剛勁風者上一樣也提供進口商與代理商資訊供為參考。

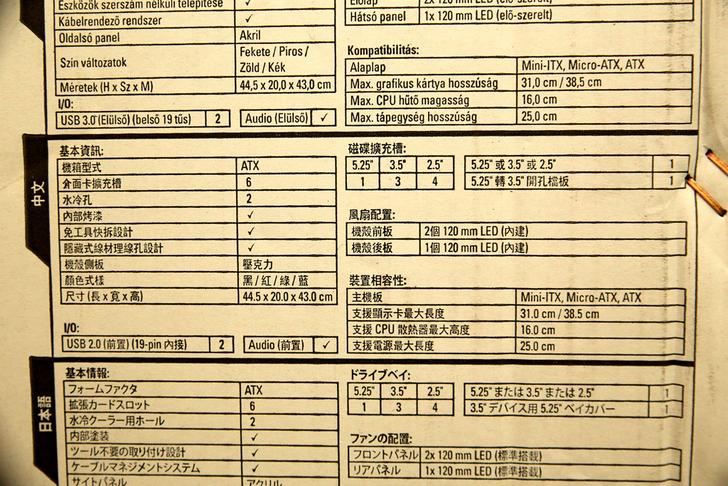

包裝側邊為多國語言的詳細規格配置表,也有附上最為實用的裝置相容性表格,購買前先看看自己的配置是否能夠順利安裝進上去,以主流的顯示卡、散熱器以及電源供應器的高度長度大小基本上都可以輕鬆安裝在勁風者上,這大概也是防衛者一直以來銷售的還不錯的主因之一。

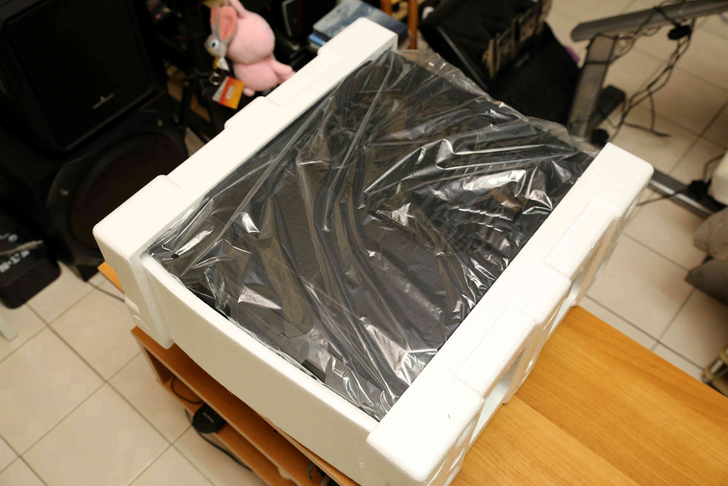

拆開外箱將勁風者給取出,上下面都用保麗龍固定住,在前面板處也有使用一片薄的保麗龍板來固定保護,避免委外物流系統在運送過程中碰撞而破裂,因為絕大部分的前面板都是採用塑膠件居多,這個細節上頗用心的,但全球環保意識抬頭,未來保麗龍可能也會漸漸汰換掉,目前最佳的解決方案似乎是使用雞蛋殼包裝(紙漿)來當緩衝物來保護,至於強度與配重之間要怎樣取得平衡,則由廠商去煩惱就好。

旋剛勁風者 – 外觀

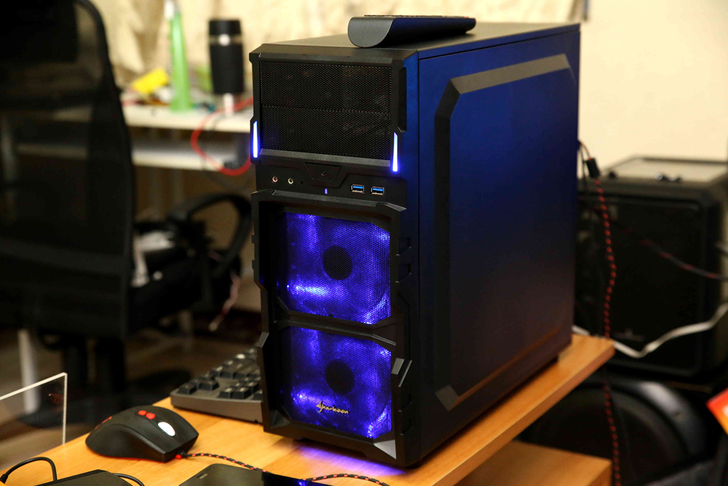

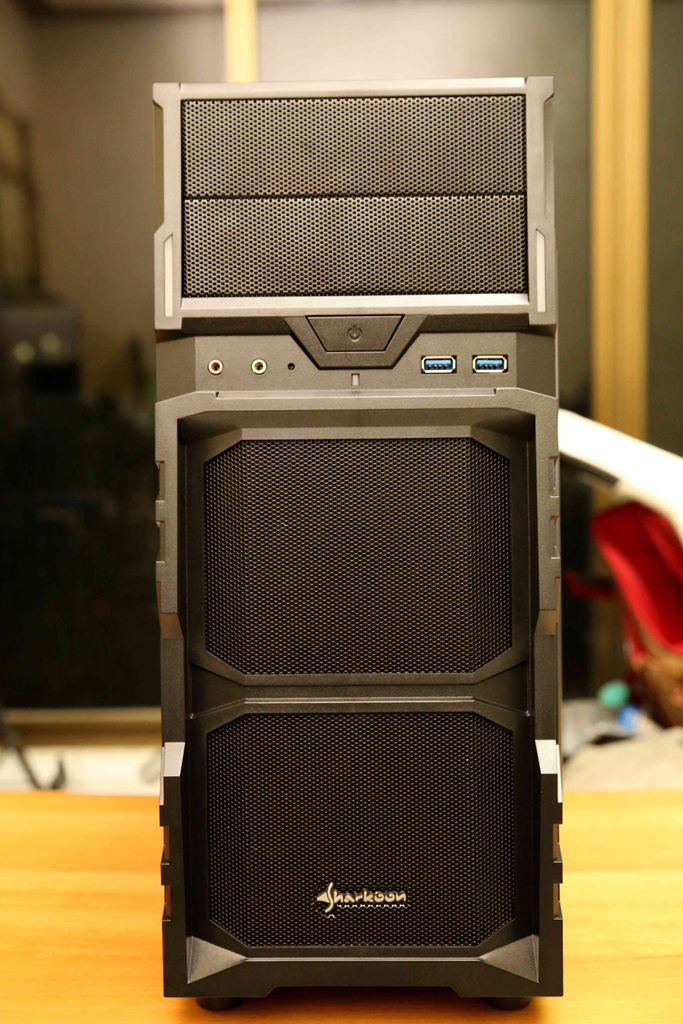

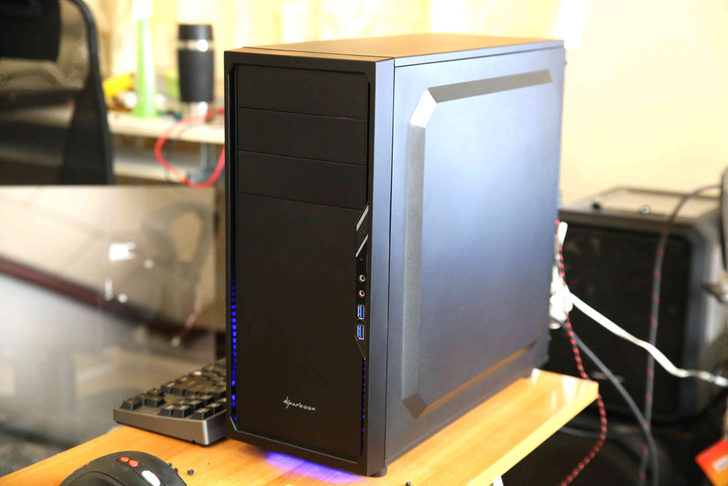

雖說與防衛者的架構是一樣的,但在勁風者上把5.25”縮成兩個,並將位於機殼腰線上的前置I/O往上提到原有5.25”的最下槽,在下方主要是面板進氣網孔的設計,由內向外延伸的視覺感,並嵌上Sharkoon的銘牌,無過於花俏的元素在,低調中又不失霸氣;此外,指示燈號設置也十分有趣,PW LED分別在5.25”的兩側,過電時會發出淡淡的藍光,前置I/O由左至右分別為3.5mm音源輸出入 / RESET SW / PW SW / HDD LED / USB3.0*2。

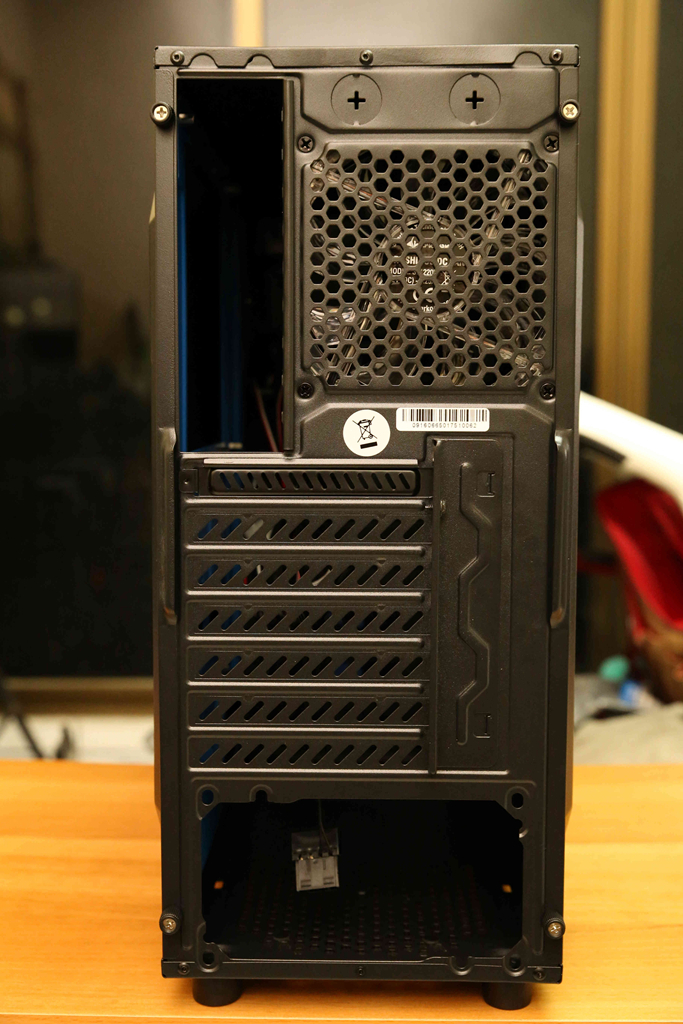

背面基本上跟防衛者一樣沒有什麼變化,頂部有兩個管線預留孔,配置一個後抽的系統風扇,第一片檔板可重複性使用,配件包內還有多附上一個可重複使用的檔板(共2個),其他皆為一次性,並維持下置式電源供應器的架構,另外側板上的螺絲都是手轉即可卸除,事後要擴充硬碟、記憶體就算沒有螺絲起子也可以拆卸側板。

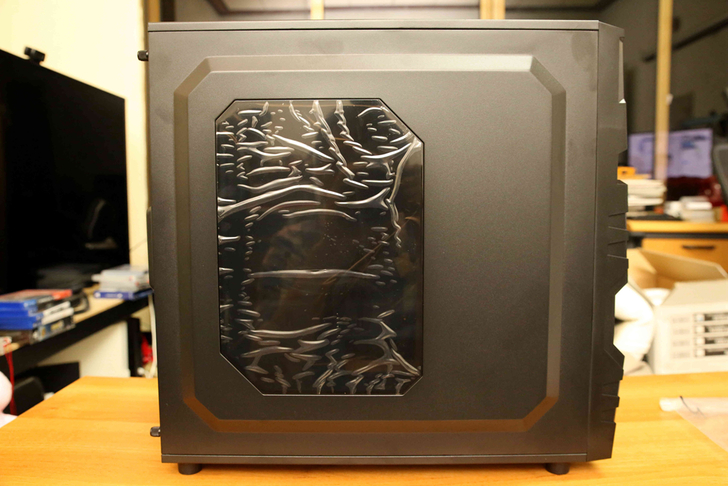

側邊的透明側板,這個部分少部分的玩家覺得是半殘設計,但個人是覺得還行,若實際裝設過大概就會知道為什麼會這樣子來配置,原因點後面會來解說個人的觀點。

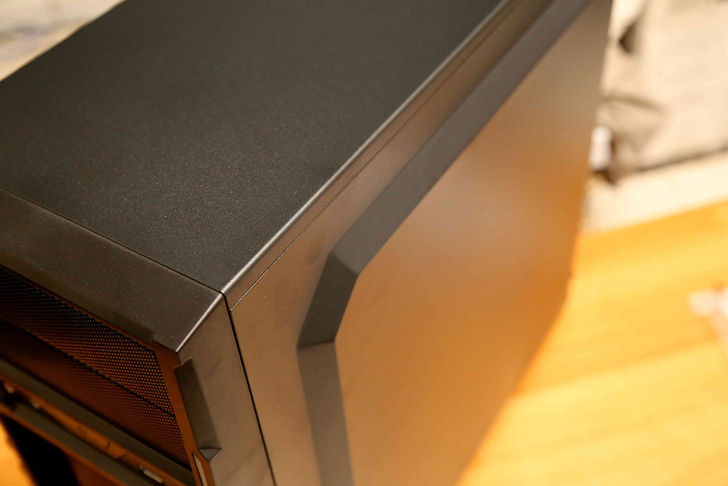

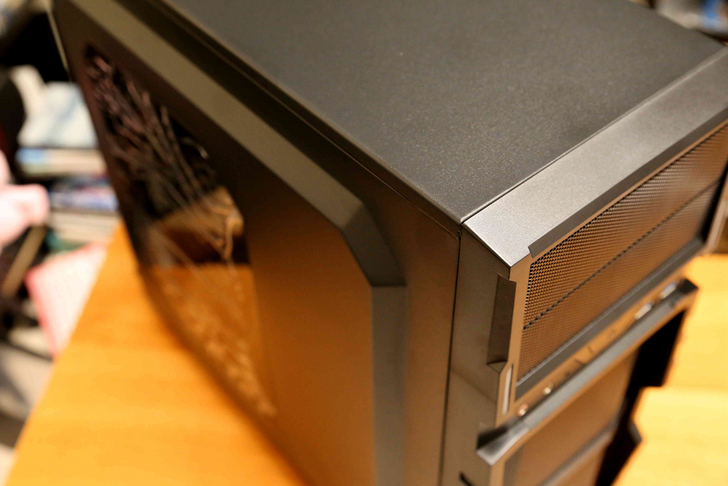

此外,側板上也有打凸包的設計,可以替散熱器的高度在來爭取個6mm,因此大型的塔散也可以容納的下,後面也會有實際裝設的圖片來供參考。

另一側也做凸包可以說是為了左右對稱,也可以說是為了讓線材更好整理而設計,就算今天用扁線,沒有用到的接頭還是有一定的厚度在,多了6mm的空間可以讓你更好理線。

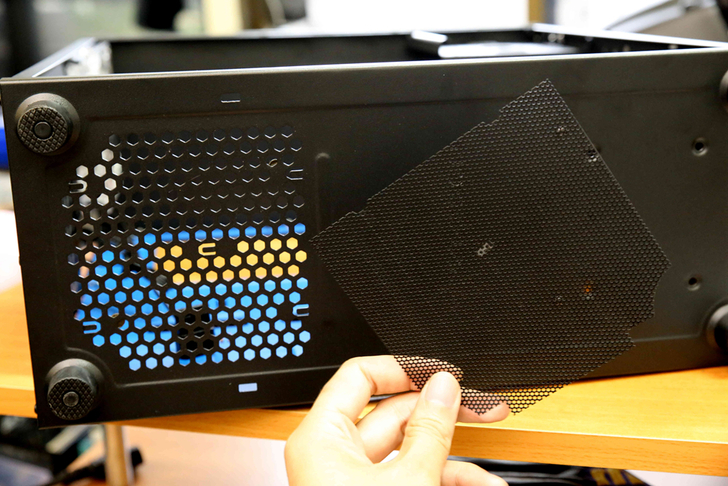

底部有橡膠腳墊來墊高高度,好讓下置的電源供應器能夠吸底部冷空氣來進行冷卻散熱,也設置了簡易型的濾網來濾掉灰塵及防止異物侵入。

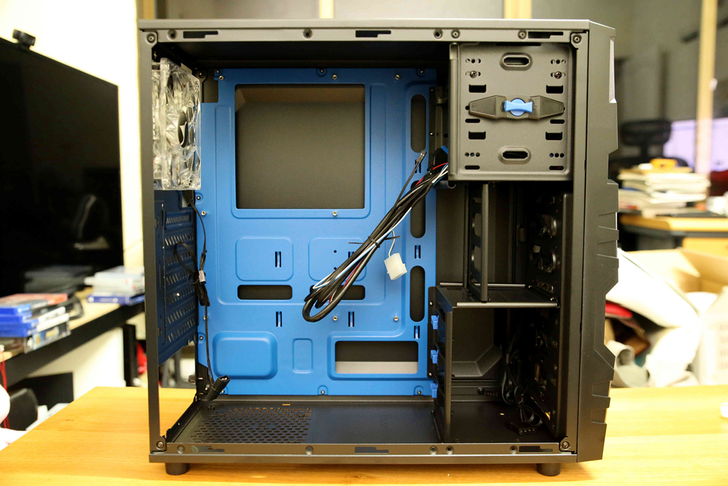

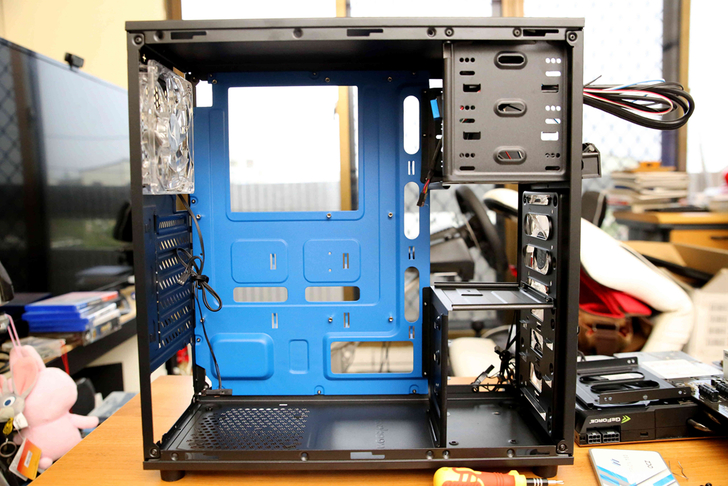

拆開側板後,可以看到藍藍的安裝底板,如果是紅色款的則會是紅色的,硬碟架則是近幾年主流的轉向設計,一來好安裝,二來好理線,拆裝不怕卡到主機板或是顯示卡,但現階段還是有許多知名大廠依舊採用老式架構,在零組件上可能會有安裝上的順序,順序一不對,就會卡東卡西的。

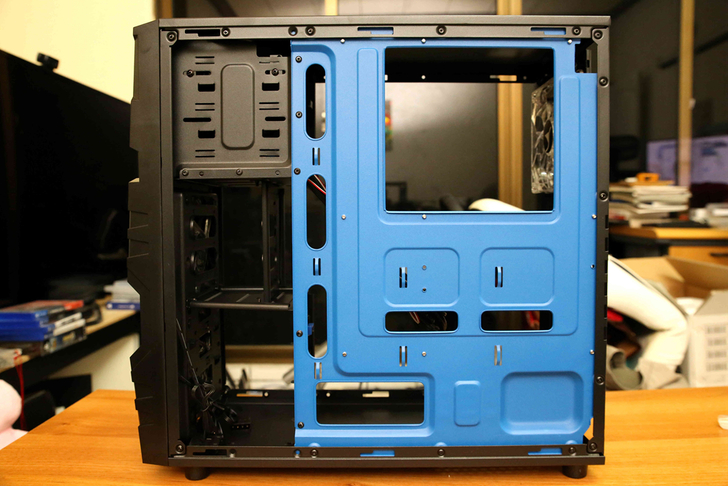

背面也有許多開孔,方便CPU散熱器的安裝及更換,其他孔位則是讓電源供應器等線材可以走藏在背面,讓機殼內部對流能夠更加順暢,此外也有設計給束線帶的固定環,後面也有本人理線的參考照片供大家參考看看。

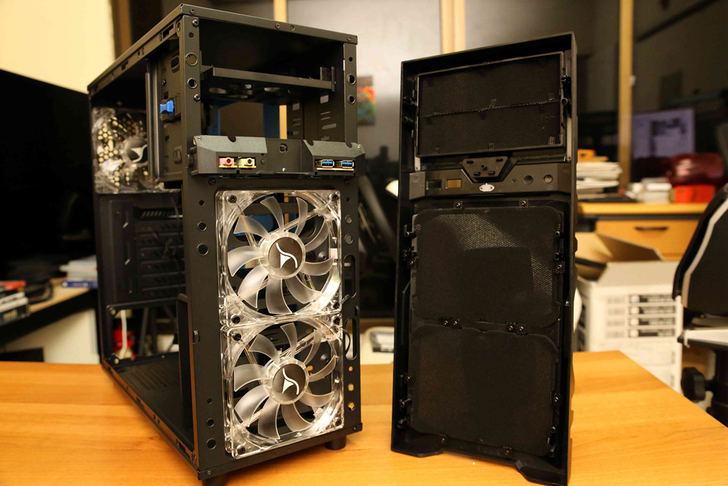

拆前面板不用怕拆太大力扯壞線材,因為線材都固定在機殼框體上了,前面板內側有綿濾網,也是可以發揮些隔離塵削的功能,另外前方配置2個12公分的藍光進氣風扇,就跟前面所講的,若是買紅色的則會是紅光,風扇的規格為12CM 120*120*25mm 12V 3+4Pin Sleeve 1200RPM 34.8 CFM 25.2 dB(A)。

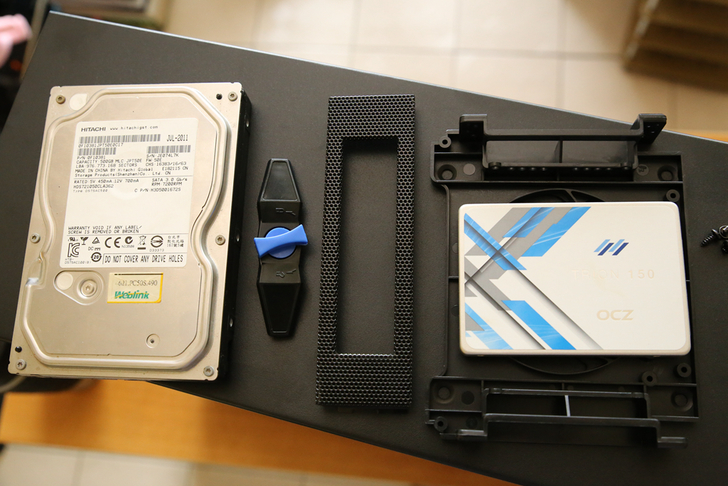

從上一張圖應該有發現到5.25”那邊有一塊黑黑的東西,那個是5.25轉3.5”/2.5”的HDD tray,可安裝2.5”SSD或是3.5”硬碟,假設有要裝讀卡機之類的裝置,配件包裡面有附檔板的轉接框可使用。

中間的2.5”支架是滑軌設計,SSD直接推進去左右上螺絲即可固定,這邊的配置是可以安裝3個SSD,但大部分的消費者可能只會安裝到1個SSD (包括我自己也是)。

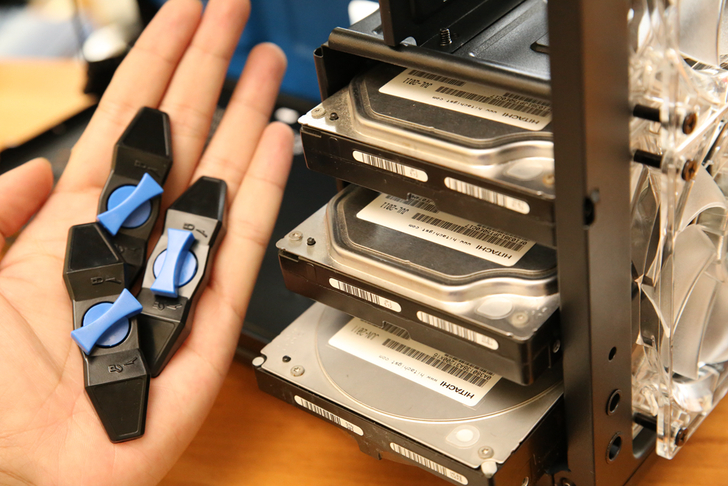

3.5”吋的空間配置共有3個,如果真的不夠用還可以裝在5.25”上的HDD Tray,最大能夠裝到4顆,安裝方式也是將硬碟推入滑軌,使免螺絲的塑膠扣具來固定。

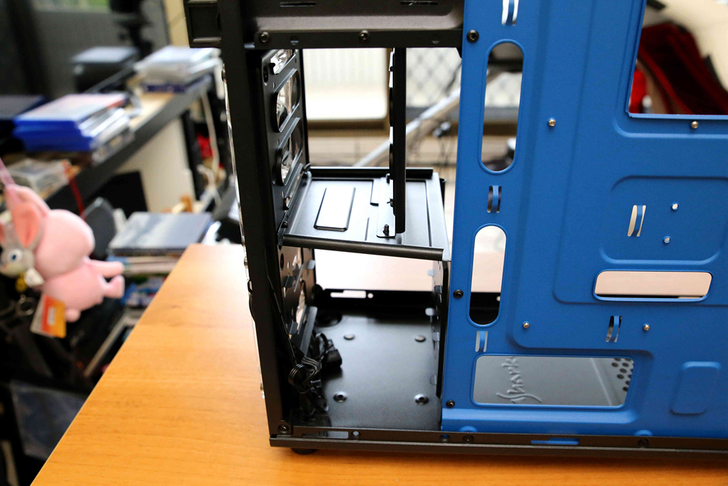

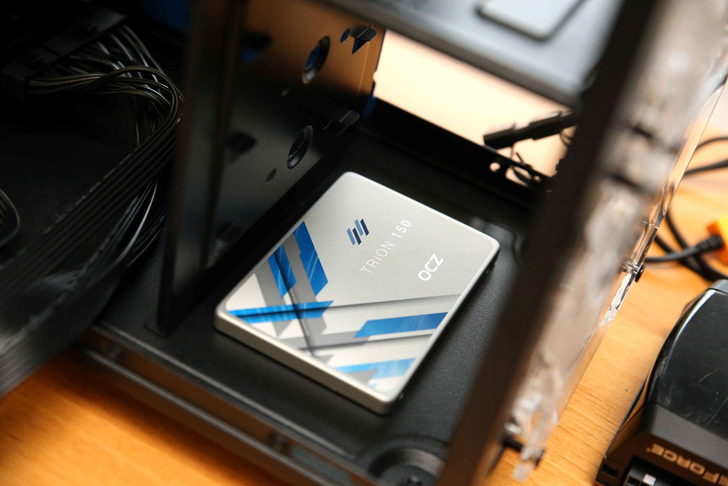

其實很多人都不太知道還有個小空間可以利用,那就是在3.5”硬碟架的底部可以在安裝1個SSD,固定方式從機殼底部鎖進4根細牙螺絲,若你的配置剛好是1個SSD那不妨移置這邊,這樣子上面的2.5”支架就可以拆卸下來,增加進氣效率。

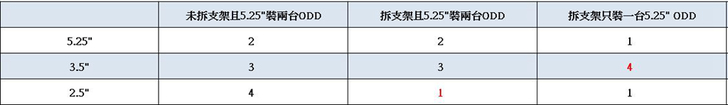

這邊簡單用EXCEL表格來講解一下5.25” / 3.5” / 2.5” 儲存裝置的組合配法,這樣子或許可以更了解機殼的擴充性到哪邊。

在將盡快兩年前寫過的防衛者,當時有網友來信詢問這個為什麼3.5”上方會做斜面梯形狀,其實這個是算是比較好安裝線材,在蓋上側板時比較不會擠壓到的小設計,線材可以順著這個斜面口來理線。。

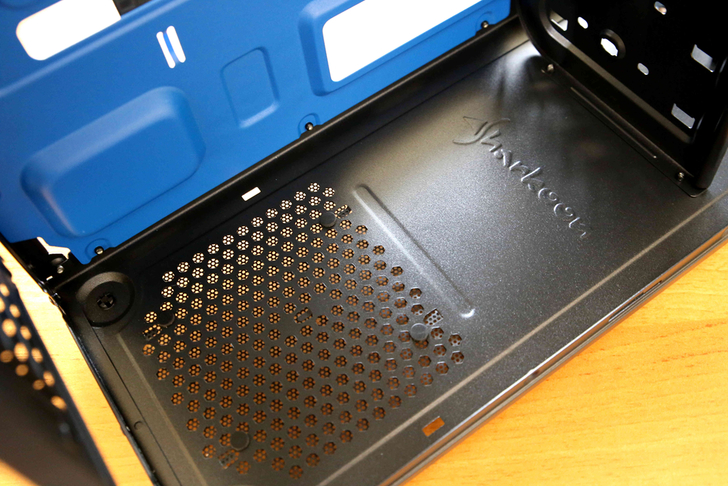

傳統的機殼在內側底部都會有開孔要增加進氣效率,但往往都是卡灰塵或是小動物爬進來組織愛的小窩,勁風者在這個地方並沒有做無謂的開孔,跟機殼頂部維持平整性,並有印上SHARKOON的識別LOGO,電源供應器安裝處也有4個軟墊來墊高,亦有防震的效果在。

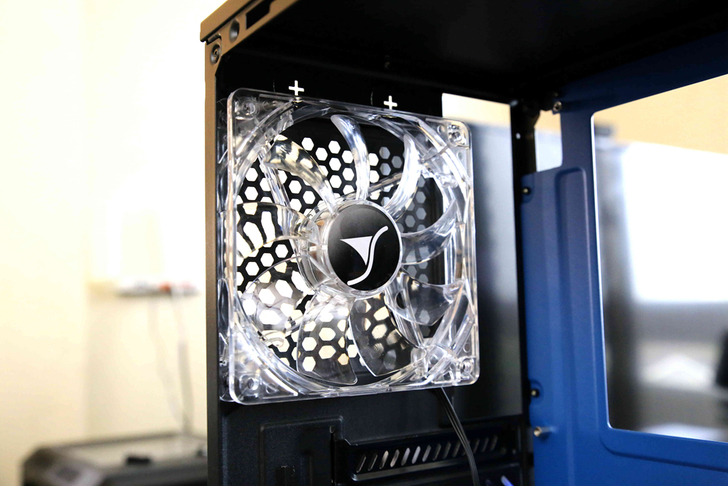

後方做為後排氣的系統風扇一樣是會亮藍光,規格與前面2個進氣風扇是一樣的,要提醒的是上面的接口分別有小3pin與大4pin,擇一安裝即可,兩個都接可能會短路燒毀,要特別小心。

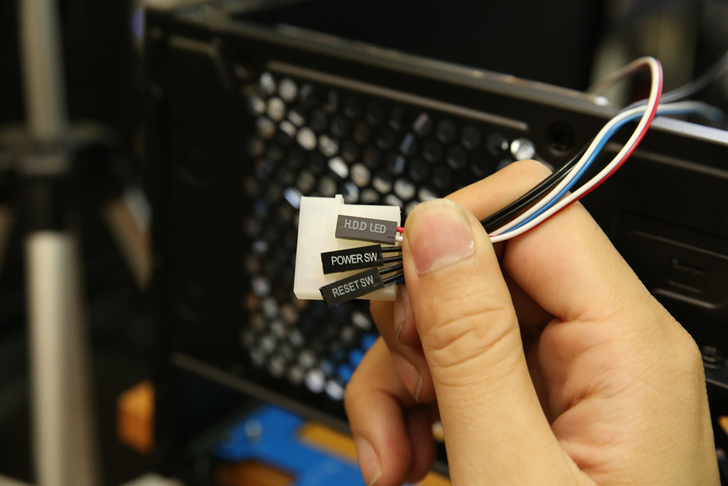

前置的線材配置有HDD LED / PW SW / RESET SW,而PW LED則改成大4pin的方式來接,因為前面有介紹到在5.25”的兩側均有PW LED,這邊的處理方式是2顆LED合併在大4pin上(線徑問題),所以就是接在電源供應器端上,就無法安裝在主機板上。

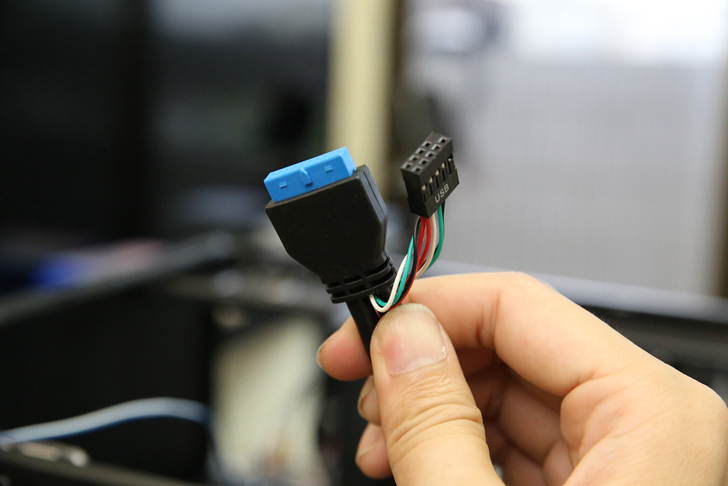

USB3.0 也是使用內接19pin,如果是H81或是更早之前沒有標配19pin的接口,則可以使用旁邊的9pin來接在USB2.0針口上,但這邊也是擇一來做安裝。

前面有提到的如果沒有2.5”裝置或是想把1個SSD安裝在底部的朋友,可以將2.5”支架給拆除,有利於進氣加強直接對顯示卡的散熱效果。

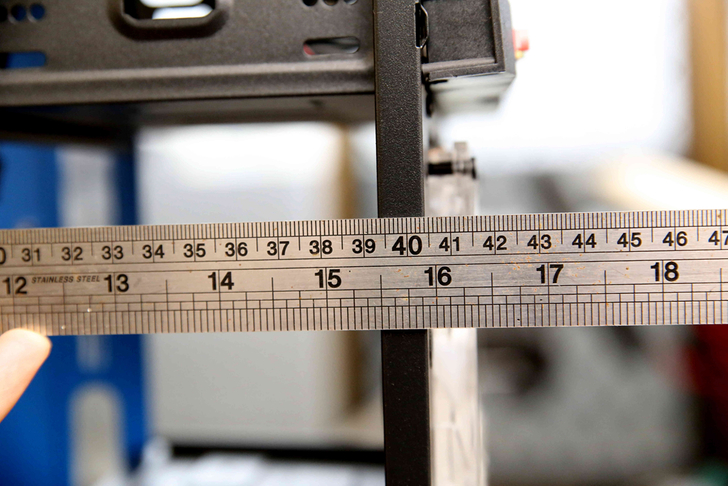

假設顯示卡的卡長超越31公分,可以將2.5”的硬碟支架給卸除,可達最大長度約有39公分(官方文件為38.5公分)。

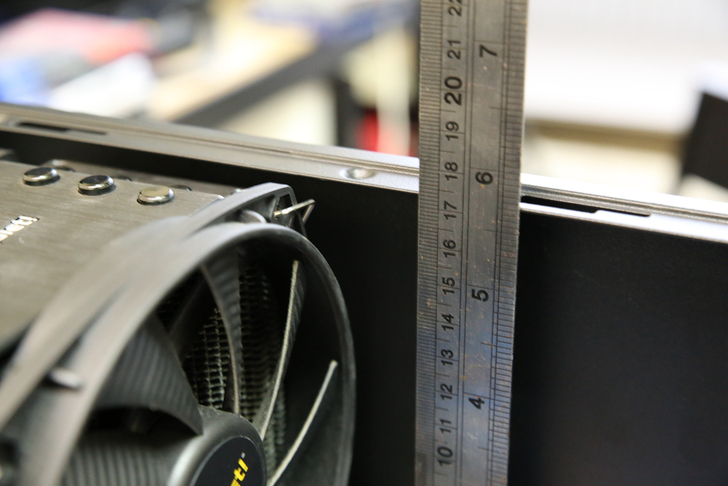

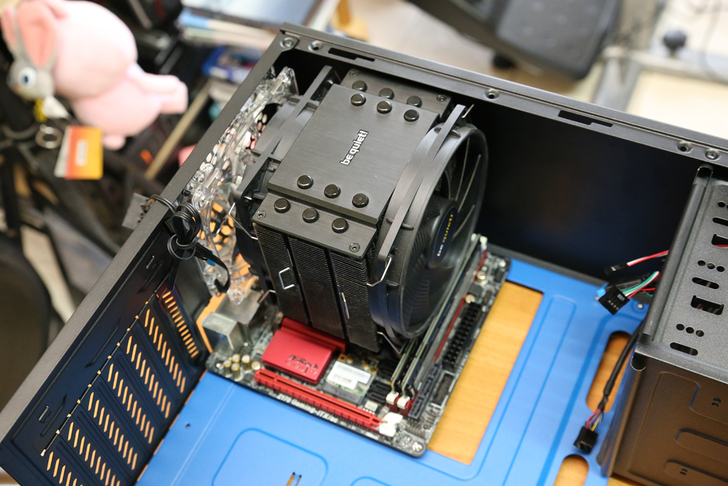

大型塔散要安裝也不成問題,以be quiet! DARK ROCK 3高度為160mm放上去雖然說一敗一敗,但因為側板有打凸包多爭取了6mm,所以側板蓋上是可以正常闔上,不會摩損到側板。

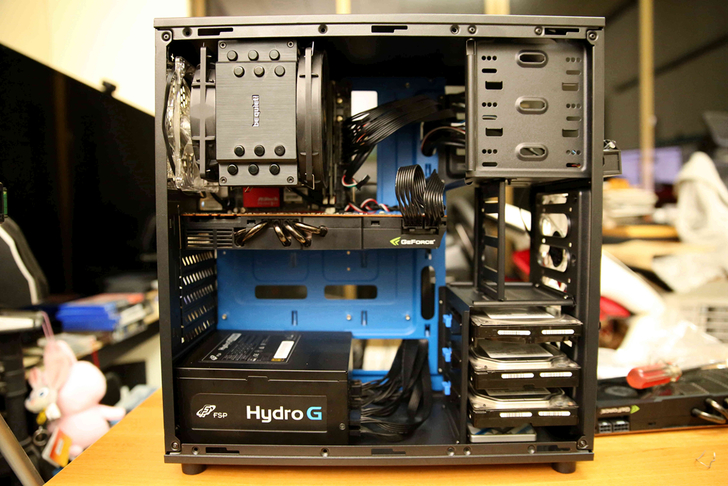

將零組件試裝上去,一整個安靜清爽,跟兩年前安裝防衛者的樣子差不多,畢竟兩者都是相同的框體結構設計。

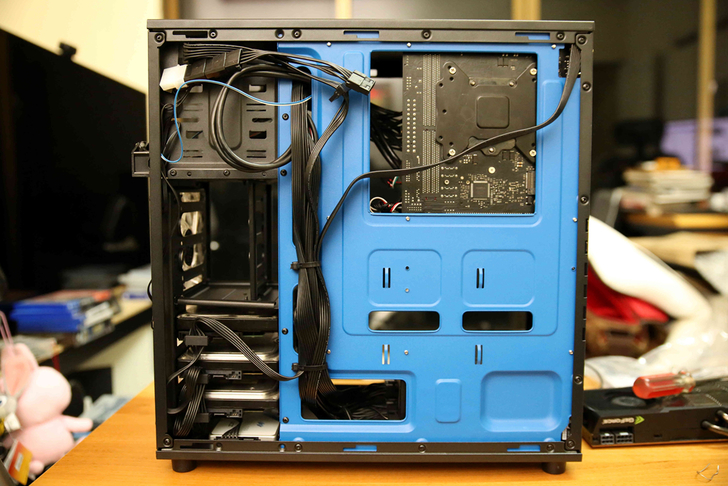

背面的理線也並不會說很雜亂,只是說如果今天有要裝ODD裝置,可能左上方的線材要再調整到其他位置,但依舊是乾淨俐落的。

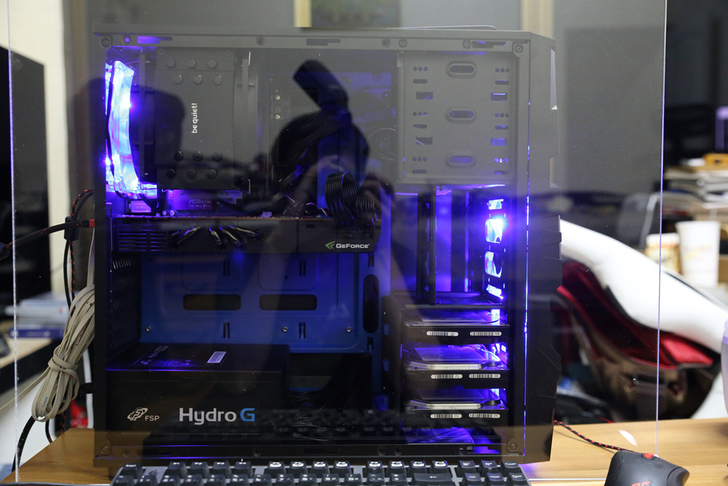

網路上有部分覺得半透側的側板有點半殘,但其實主要是要遮蔽右半邊的硬碟架,有些不太講求理線的,機殼內部的線路大概就跟路上的電線桿一樣,東掛一條西掛一條,不如就是遮蔽起來眼不見為淨,但如今放上壓克力板,看到自己把線材理的這個乾淨,似乎透側面積再那一些好像也是不錯的XDDD。

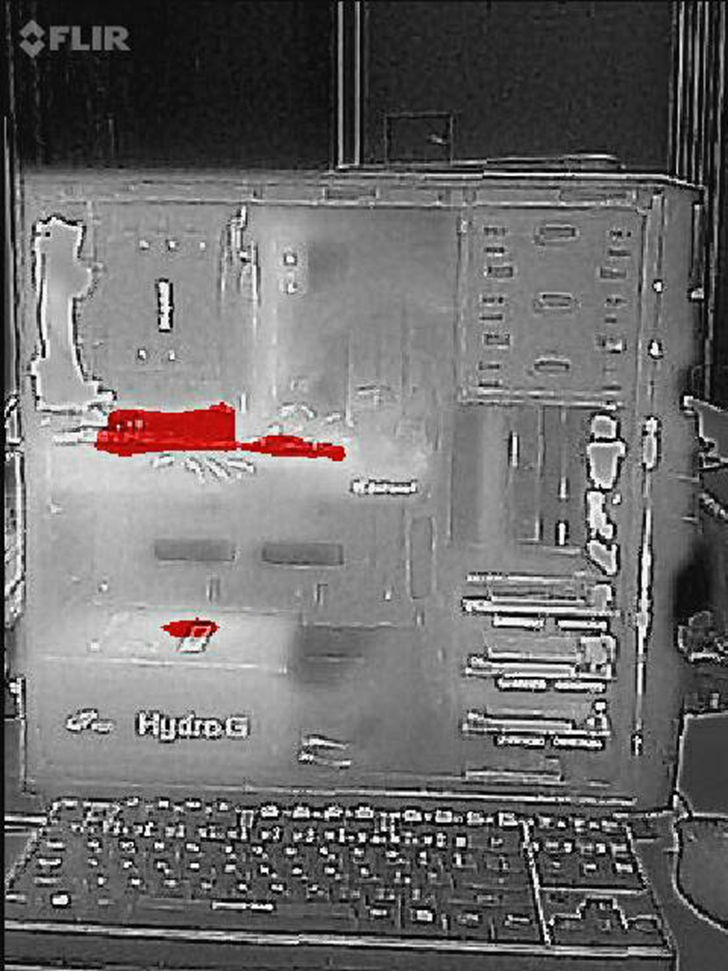

使用熱顯儀來看看,整台電腦比較燙的地方就是集中在顯示卡上,而電源供應器上的那一塊紅紅後來用手去摸是不燙的,後來證實是反射效果所造成的。

================= 流言終結者 =================

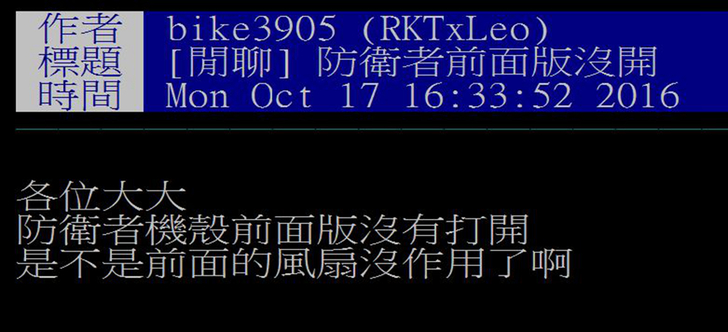

最近網路上看到許多在提問一些問題,這邊就順便來實測解答一下,
其實主要的進氣在前面板的底部有一個開孔,因此會在風扇那邊做個濾網搭配,
會不會有過熱問題,我想看完後面的實測數據應該就會有解答了。

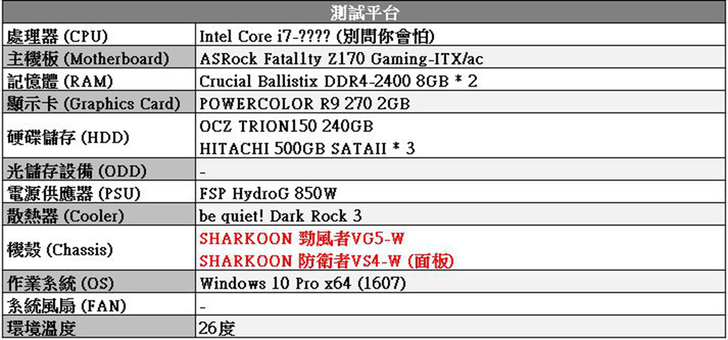

實測的平台配備如下,由於勁風者跟防衛者最主要差別的地方在於前面板以及風扇的配置,所以這邊就拿手邊的防衛者面板來套用,供各位參考。

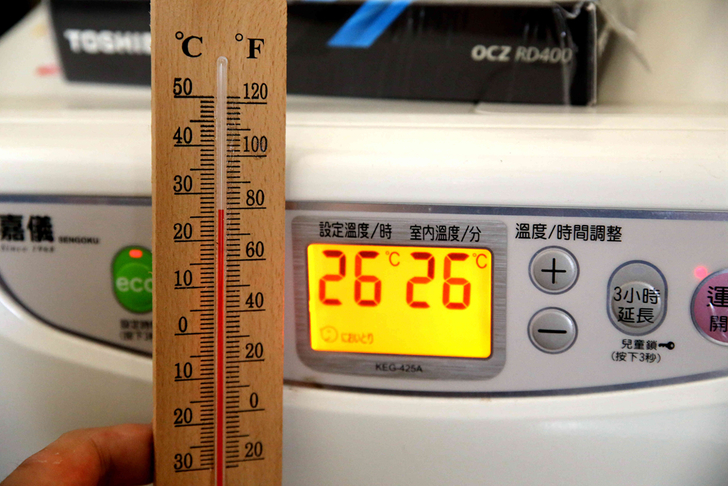

現在是冬天,但為了不受到氣溫影響,這邊直接開煤油電暖爐,讓環境直接來到26度的恆溫,此溫度也較符合大部分的室內環境溫度。

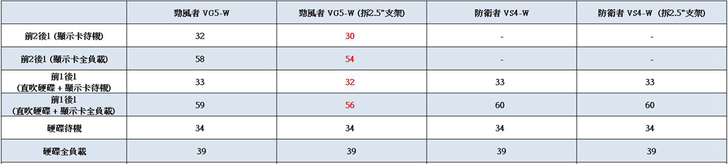

實測項目共分為下列表格中的組合,分別為勁風者與防衛者的設定,以及有無拆2.5”支架的設定。

勁風者在預設的機殼配置下,待機測得溫度為32,全負載為58度,若將2.5”吋支架拆卸掉,可以在下降個2度至4度左右,因此有無支架會直接影響到顯示卡的散熱效果,假設說沒有用到,那倒是可以直接移除換取更好的效能,讓風扇直接往顯示卡來灌。

但比較有趣的是防衛者,很多人說散熱很差,但實際上並沒有說差到很多,同樣以標配配備下去看,待機溫度約33度,僅比勁風者標配配備多1度,在顯示卡全負載的狀況下也只多2度,因此是否過熱主要還是要觀察一下到底是哪個零組件上配置有問題,畢竟以千元內的機殼來說,防衛者的表現也算是不錯的。

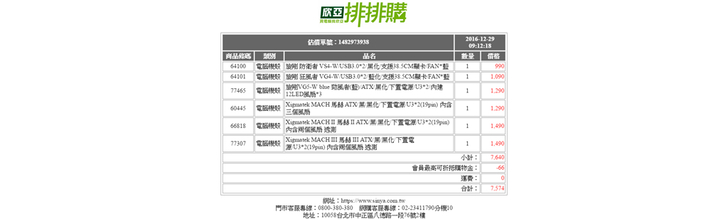

就以同樣五金架構的Xigmatek的馬赫與旋剛防衛者來看,一樣的配置賣$1290,側板還有開孔,說真的價格貴了將近$300,如果把這$300的價差拿來換成是雙風扇的勁風者,我想散熱效果會更好。 (圖擷取欣亞數位排排購)

在講結論之前先附上一張圖,相信許多人一開始不太懂電腦在機殼與電源供應器這一塊都會是挑有品牌的來做選購,但若真的講求性價比則會是去研究機殼結構或是電源供應器架構之類的,畢竟花同樣的錢誰也不想買到貴的,更不想買到舊式的設計,但如果你問我相同五金結構會最想要買哪一台,我會想選擇$1090的狂風者,雖然說外觀上可能炫炮了一點,但他共有USB2.0*2 + USB3.0 *2,兩百元的價差可能在去買個系統風扇,效果一樣會很接近勁風者,至於防衛者我想還是有一定的市場在,如果喜歡叫素面的面板造型,那將會是不錯的好選擇;若是買來就不會在做任何變動的,想要更好的散熱效果,那勁風者也是不錯的選擇,以上是本次的心得,有任何數據要佐證的歡迎提出來討論XD。
