在中高端主機板來說往往是不同兩個路線的定位
一張高階主板需具備極限超頻能力以及遊戲電競主板的元素
技嘉GAMING品牌系列中的王者GA-Z270X-Gaming SOC
加入過去SOC系列所沒有的GAMING風格融合SOC跟GAMING的新元素
彩盒封面，以Intel Z270平台為主的GA-Z270X-Gaming SOC
採用GAMING系列風格的設計，保留了SOC傳統的極限超頻配置
支援OC極限超頻/支援VR虛擬裝置/RGB Fusion電競發光等功能
同時支援Intel第六代以及最新第七代的Core i處理器
GA-Z270X-Gaming SOC 彩盒背後一覽
支援RGB Fusion並融合擴充的元素，外接擴充燈條
採用Realtek目前最高等級ALC1220音效晶片/支援三組NVMe高速PCI-e SSD擴充
高速USB3.1 Gen2介面等，支援SLI/CF雙卡擴充/USB DACUP2還有Intel Optane技術
GA-Z270X-Gaming SOC 所附贈的豐富專屬配件︰
說明書/裝機擋板/HB SLI橋接器/SATA 排線/G Connector/I/O裝置防塵蓋

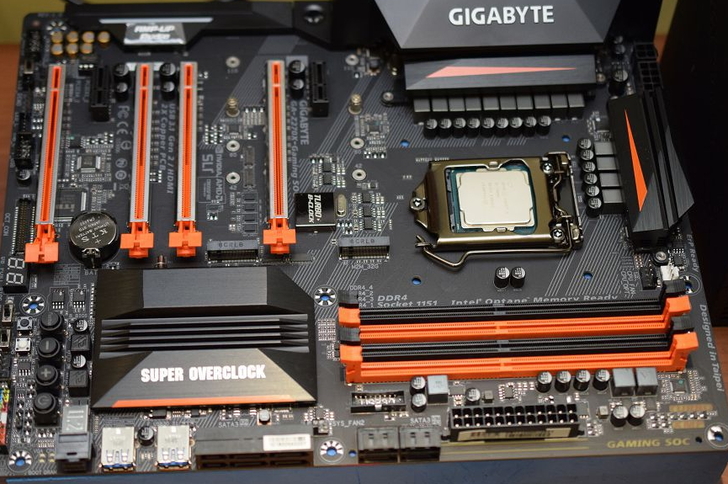

GA-Z270X-Gaming SOC 採用ATX板型，顏色搭配技嘉傳統的黑橘配色系
低調帶較明顯的橘色襯托出黑色的質感

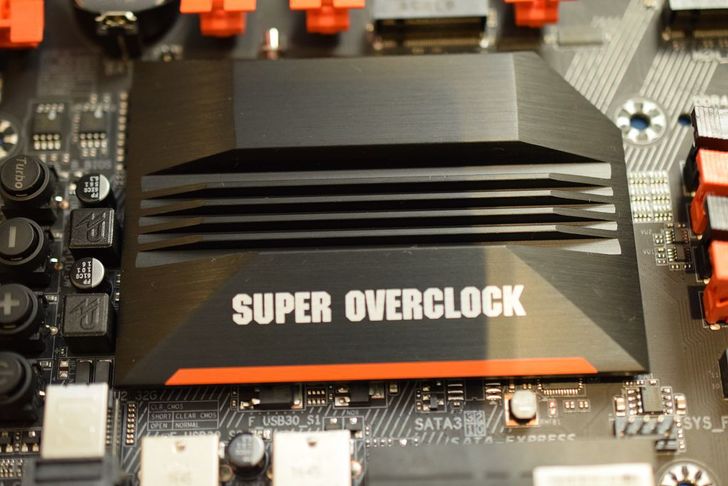

PCH 散熱晶片組上刻飾著 SUPER OVERCLOCK 也代表著 SOC 極限系列

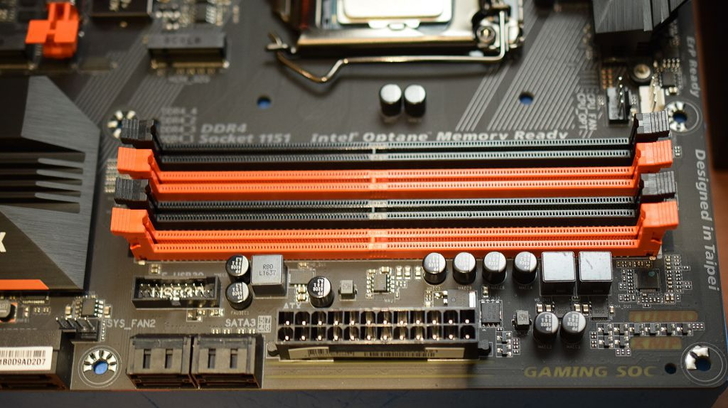

記憶體插槽配置四組，官方標示通過可高達4133(OC)高頻的的穩定超頻頻率

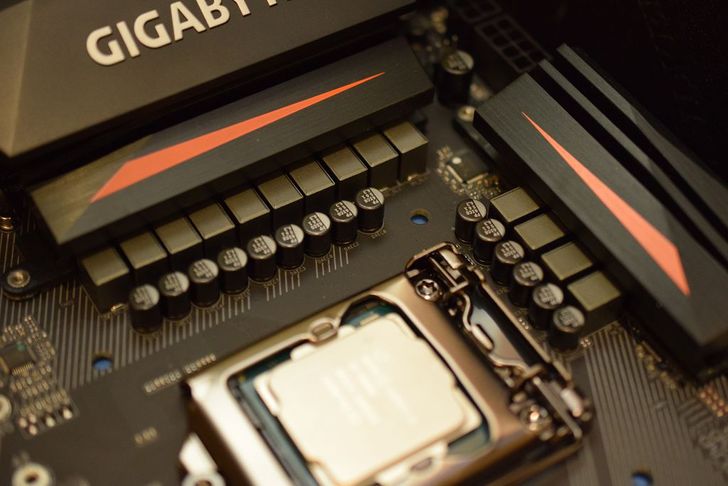

為配合超頻表現GA-Z270X-Gaming SOC 共配置了8(CPU)+4(iGPU)相的數位供電設計
搭載IR3550 PowIRstage單封裝PWM控制晶片，提供40A的負載

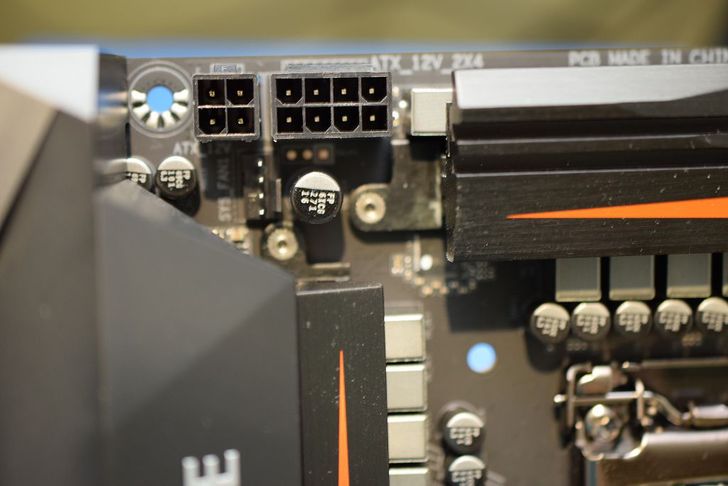

輔助供電除一組8Pin以外額外提供4Pin +12V 以利超頻之使用

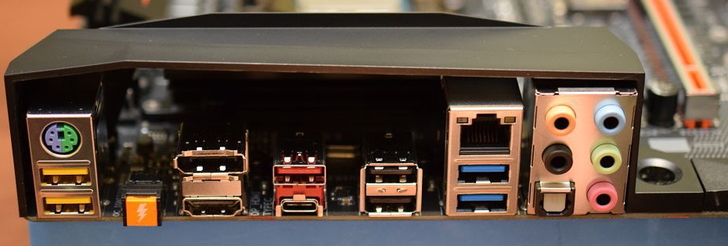

後I/O提供完整的輸出方案 USB3.0/3.1 Type A+C / USB 2.0 顯示提供 HDMI 以及 Display Port
閃電橘色框圍技嘉專利超頻按鈕 OC IGNITION
能夠在系統不開機或CPU不通電的狀況下為風扇及其他裝置提供電力的需求

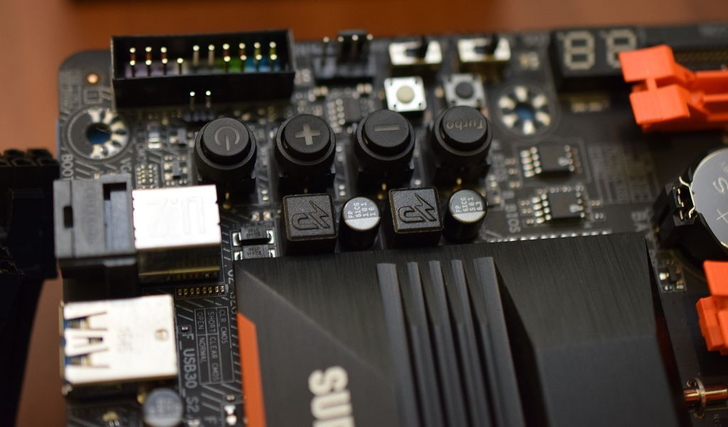

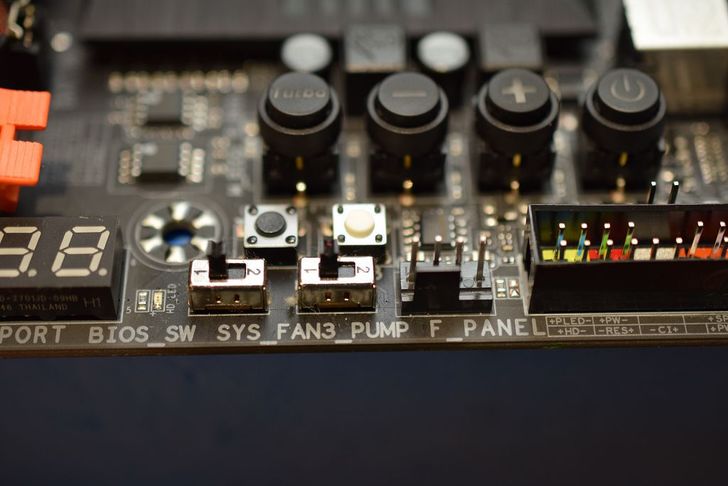

超頻裸測功能按鈕，底部開關按鈕區︰由左至右
電源按鈕//+/CPU倍頻升頻按鈕-CPU倍頻降頻按鈕/OC Turbo按鈕
這些開關的設計主要是利於玩家在進行超頻行為不需再透過BIOS即可直接控制
>
最底部提供 CMOS清除按鈕(黑)以及重置按鈕(白)
搭配BIOS切換器以及雙BIOS切換按鈕，左邊一組LED七段顯示器除錯燈號

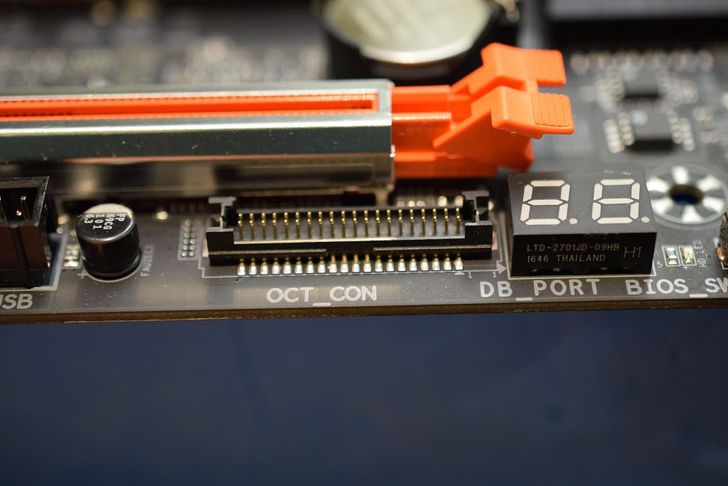

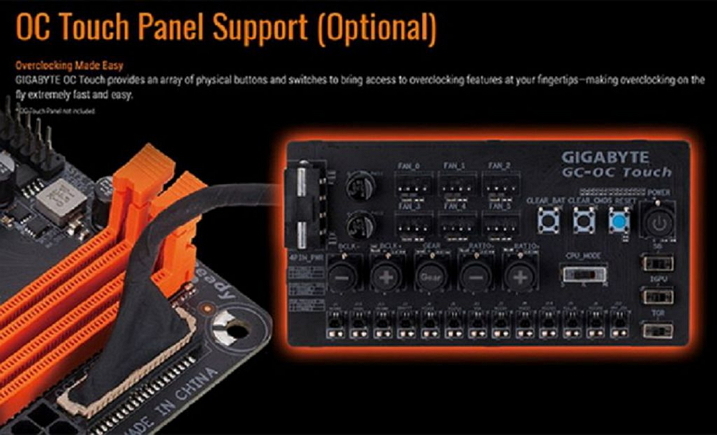

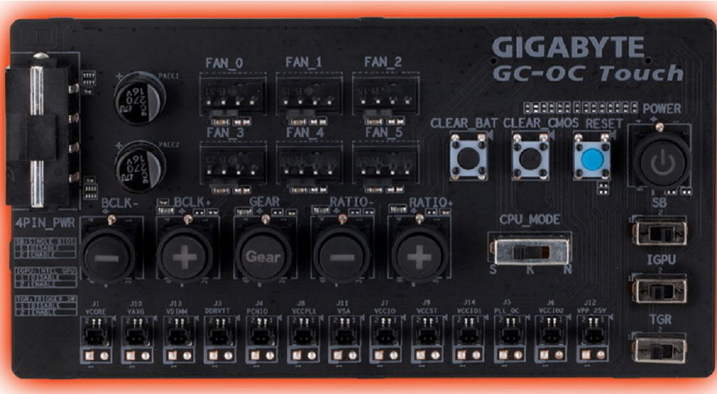

續︰OCT_CON 連接針腳，支援選購套件OC超頻面板
技嘉出名的強大超頻輔助工具之一
支援風扇擴充/CPU/GPU/等獨自超頻以及電壓量測等

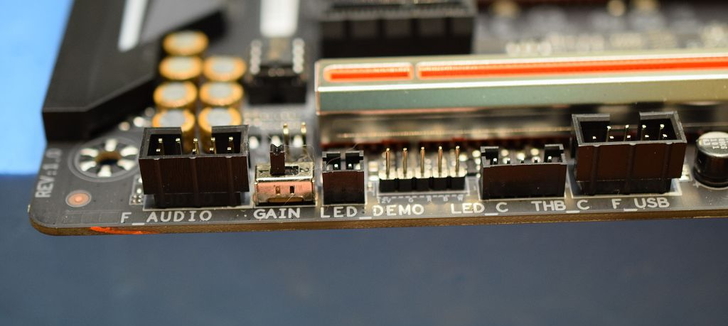

左下區︰F_AUDIO (前置音频插座)
以及右邊提供一組音效'Gain Boost'音效增益切換開關
以及 LED 展示連接針腳跟 RGB 燈條擴充針腳
THB_C 則是用來連接(Thunderbolt擴充卡時搭配使用)

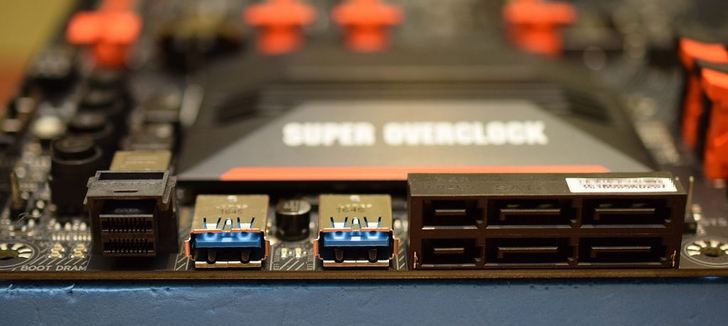

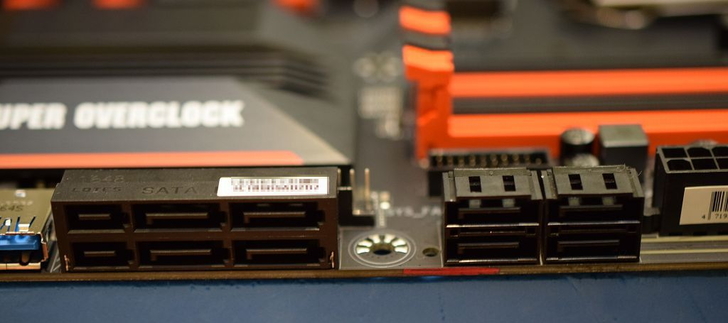

儲存裝置擴充端子
2組SATA(右)由ASMedia ASM1061提供
其餘6組SATA由 Z270 PCH 提供，兩組與SATA EXPRESS共享

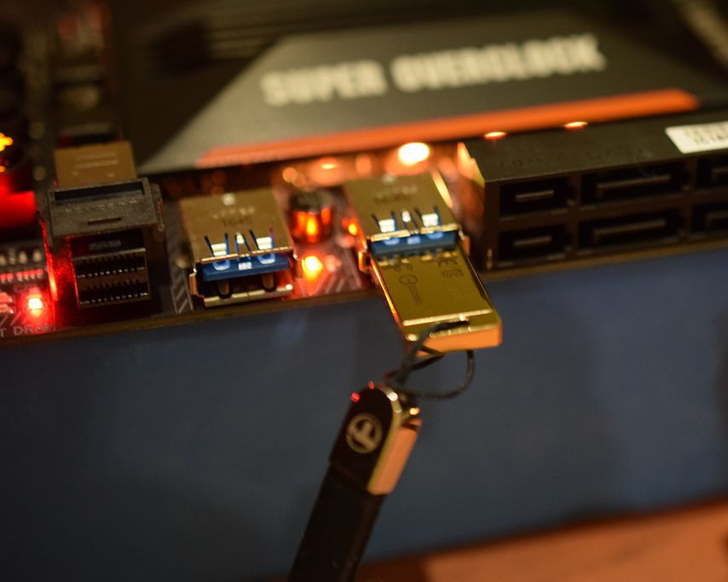

以及兩組外接裸測 USB3.0 Port 跟 U.2 SFF-8639
方便玩家超頻裸測狀態下直接插入USB裝置/隨身碟等
不需要再繞到背後的I/O去進行插拔的動作，實用便利的設計

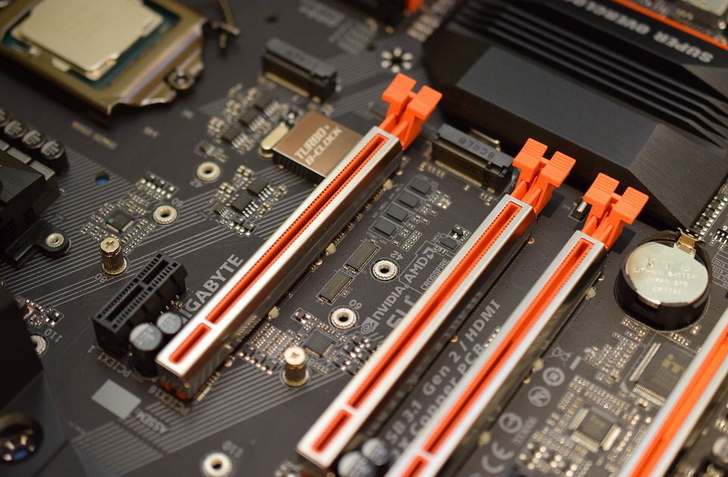

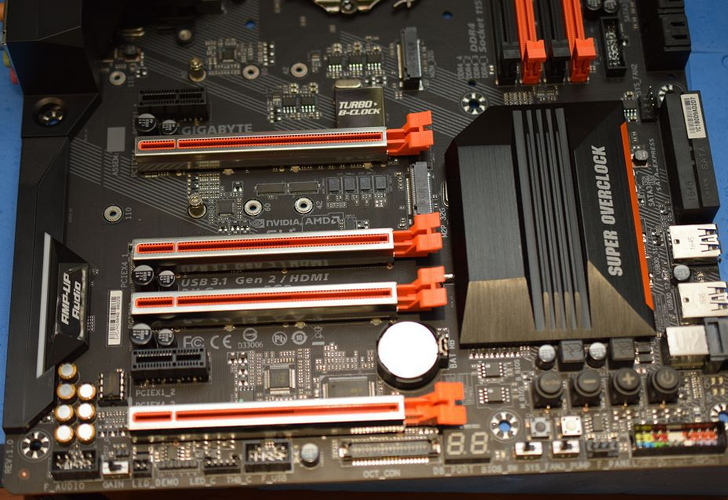

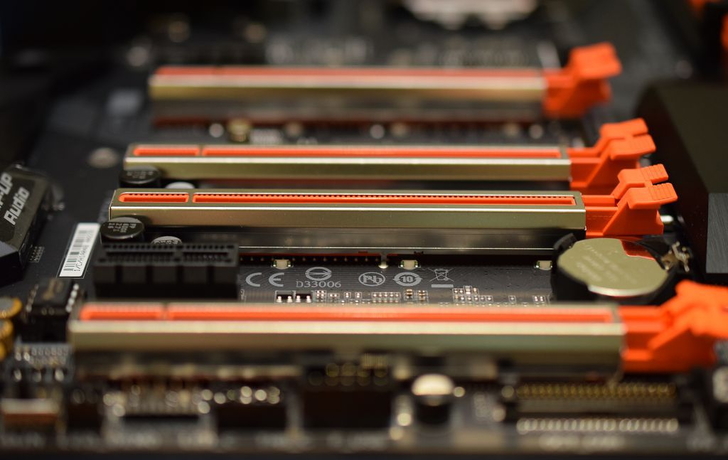

PCI-e x16 四組，頻寬為x16單卡/雙卡x8+x8以及額外x4兩組，兩組PCI Express3.0 x1

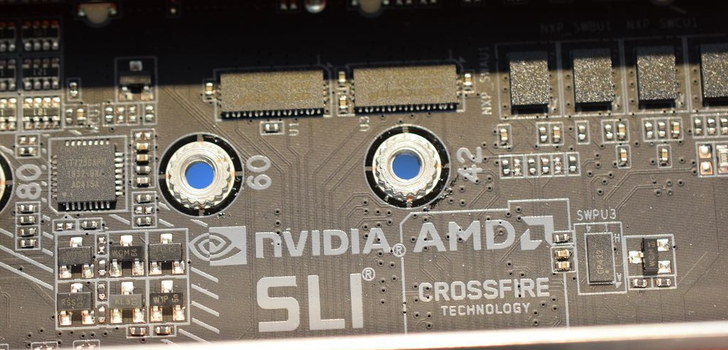

支援 NVIDIA SLI 以及 AMD CF 雙卡/多卡技術
所有的PCI-EXPRESS x16皆設計了強化鐵片，以防止過重的顯卡讓插槽損壞

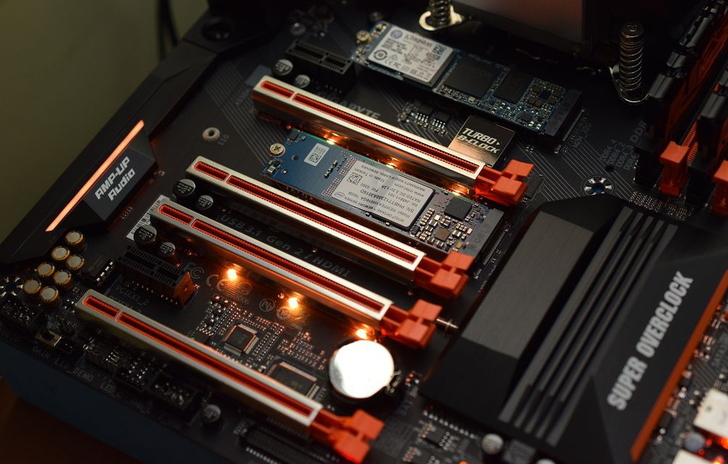

在第一組PCI-e x16以及第二組左右
各配置了兩組支援32Gb/s的M.2擴充槽並可支援RAID模式

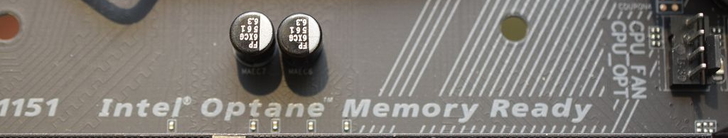

支援 Intel Optane Memory 技術最大的用途以及優勢在於
直接幫傳統HDD提升速度，不必犧牲儲存容量達到媲美SSD性能

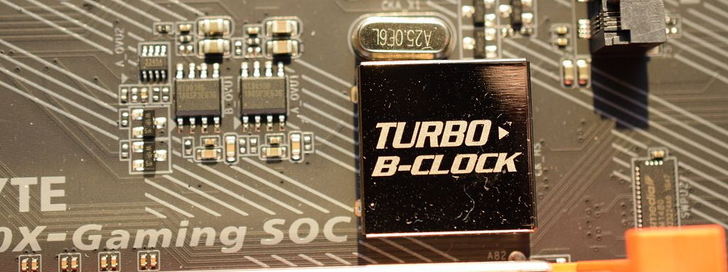

M.2 下方配置了一顆TURBO B-CLOCK晶片
讓超頻玩家輕易透過BCLK頻率調整達更彈性超頻

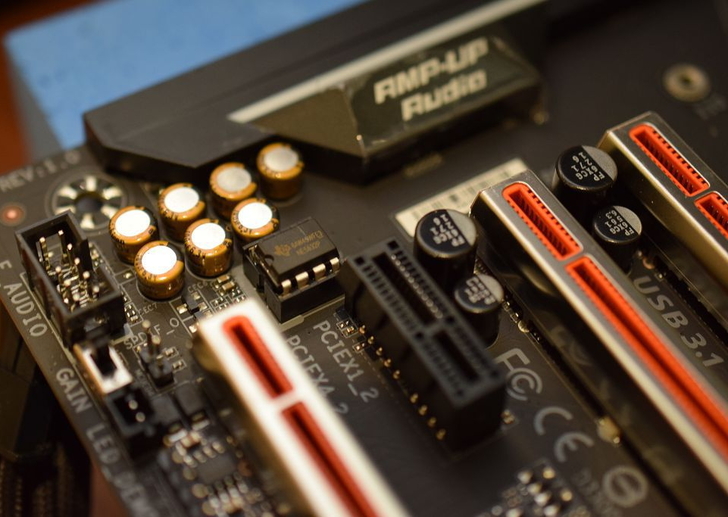

音效區，配置了Realtek® ALC1220晶片搭配TiNE5532音效放大器晶片
完整支援/7.1聲道輸出，也提供了可彈性更換OP放大器的設計
燈光配置發光效果，因應RGB發光的趨勢風潮符合GAMING的精神
GA-Z270X-Gaming SOC 也支援完整的 RGB FUSION技術
並且可以透過軟體進行各種自定義的發光功能調整
預設為橘色燈號︰

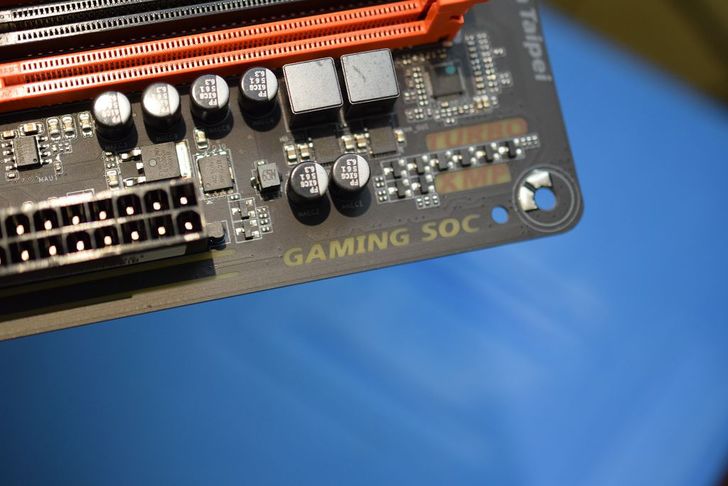

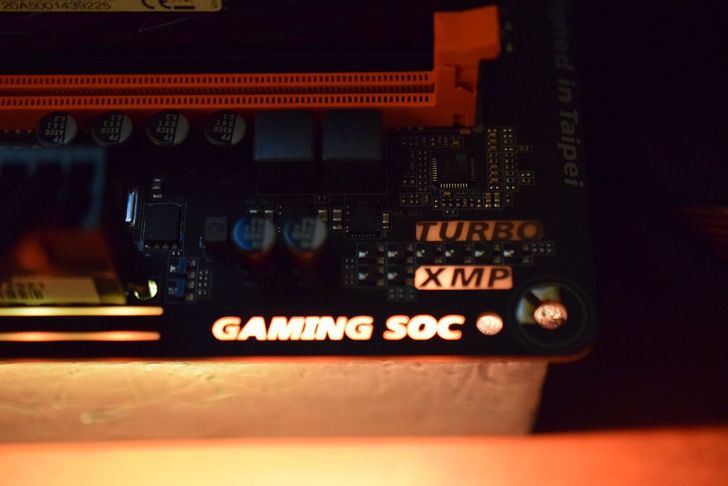

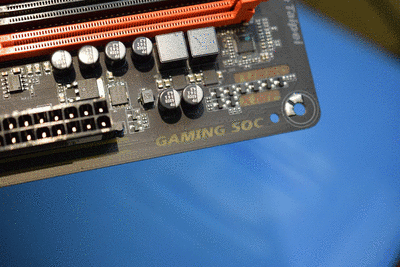

下方的GAMING SOC LOGO 也具備發光閃爍的效果

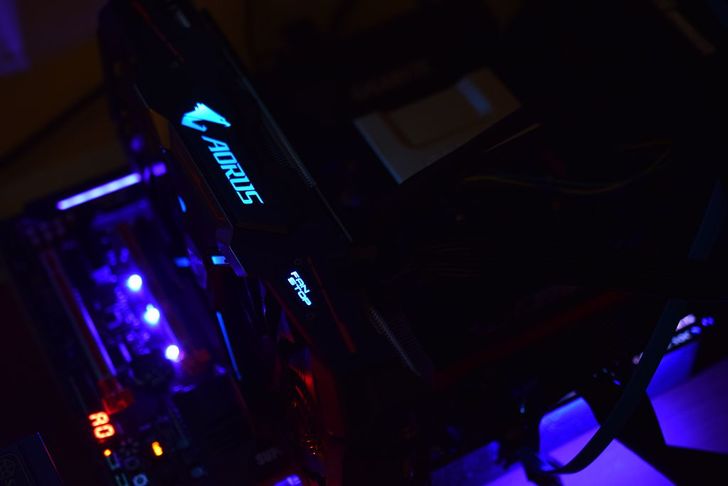

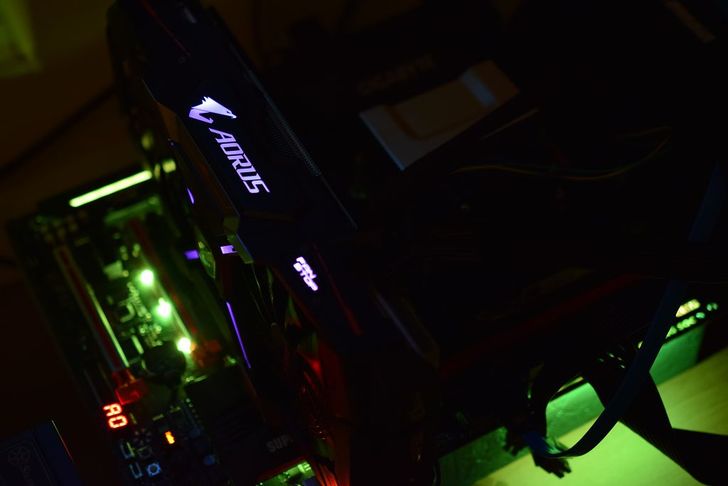

不同顏色透過 RGB FUSION 調整後的發光效果

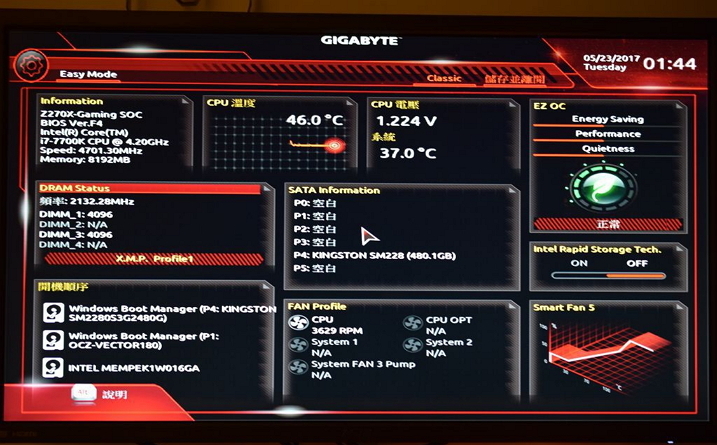

GA-Z270X-Gaming SOC 的預設 BIOS 介面基礎簡易模式
就能提供強大超頻功能以及直覺性的操作，讓新手或者基礎玩家能輕鬆直覺的超頻
而進階的超頻玩家如不需透過BIOS來超頻則可透過上述介紹的實體超頻按鈕或者外接超頻面板
──────────────────────
──────────────────────

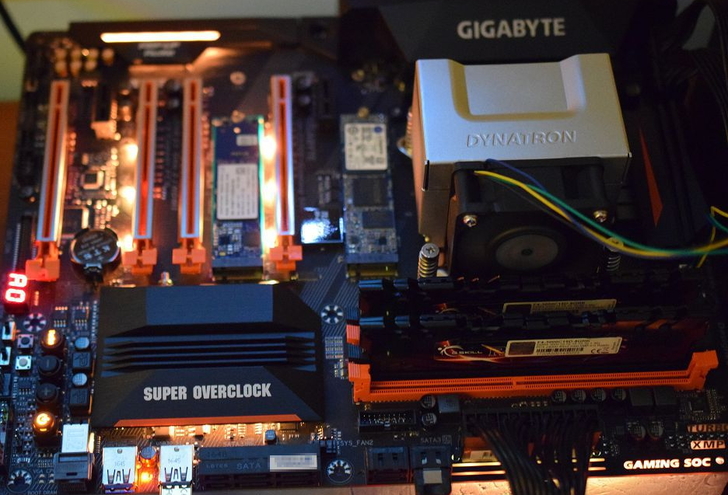

測試平台︰
Intel Core i7 7700K
WD 1TB HDD BLUE HDD
G.SKILL DDR4-3000 4Gx2
Intel Optean Memory 16GB
GIGABYTE AORUS Radeon RX580
DYNATRON LGA115x [下吹/熱導管]
Windows 10 x64 1703

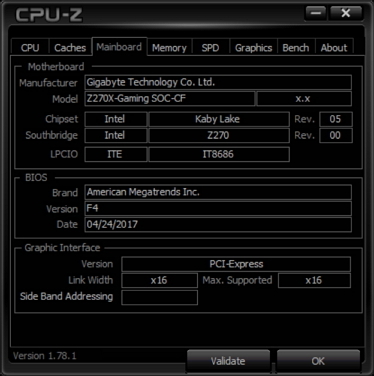

最新 BIOS 版本 F4
──────────────────────

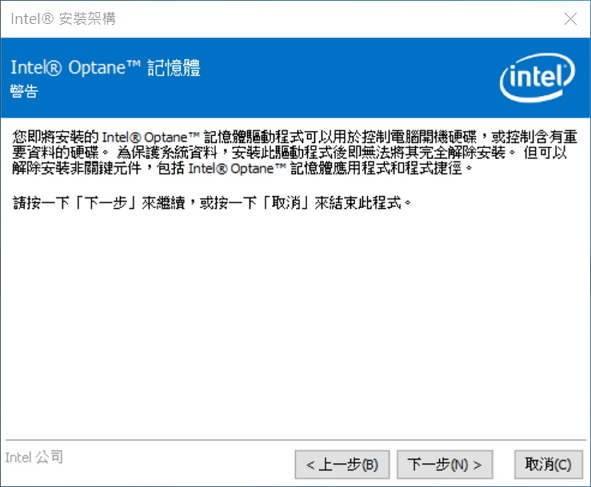

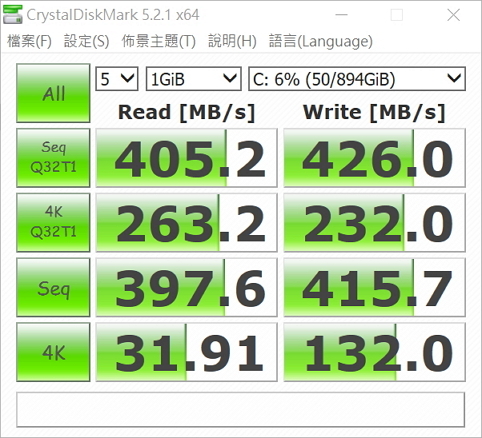

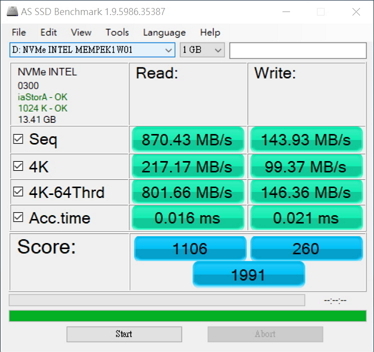

先進行Intel Optane Memory的性能測試
對比傳統的SSD效能
讀取超越了一般的SATA SSD 最明顯的地方在於4K循序跟連續讀寫的表現
按下Turbo主板上的按鈕，系統則會快速調整最適合的頻率自動超頻
以7700K為例自動調整最適合的頻率 Turbo 達到 4.7Ghz
3DMark TimeSpy 4444
AIDA64 Memory Bench 記憶體效能測試

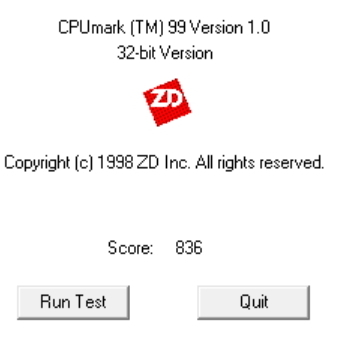

CPUMark 99 / 836

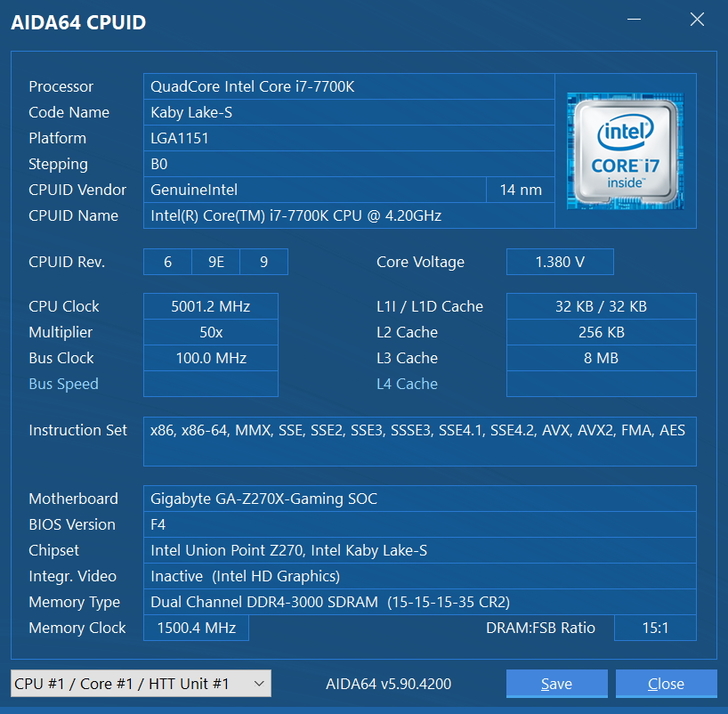

透過主板的倍頻超頻按鈕，再進行頻率提升可輕鬆直上5.0Ghz

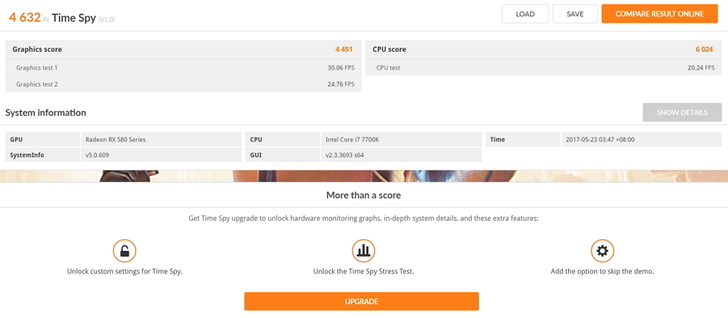

3DMark TimeSpy 4451

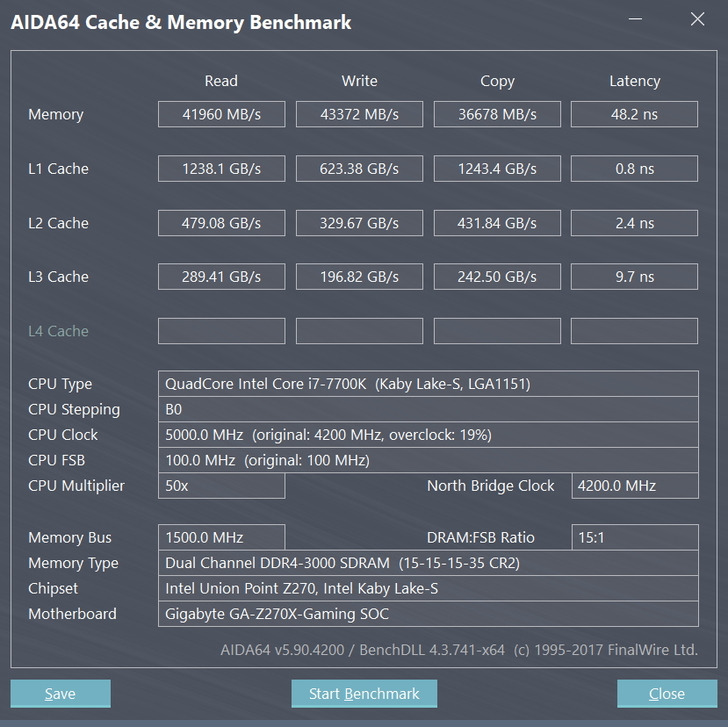

AIDA64 Memory Bench

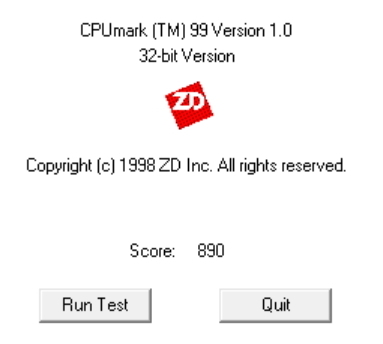

CPUMark 99 / 890
>
超頻至5.0Ghz的 Core i7 7700K 單核心性能仍然是目前最高的處理器
搭配 4C8T 已足以應付目前主流的遊戲跟實況多工需求
GA-Z270X-Gaming SOC優秀的超頻調教性能跟設計
在超頻與遊戲需求的運算以及高時脈能取得一個完美平衡點
────────────────────────────────────────────────
GA-Z270X-Gaming SOC 心得
強大超頻性以及融合目前GAMING元素的玩家超頻主機板
豪華的配置以及用料論在供電設計或者是元件的配置
都以超頻玩家所需要的基本需求以及便利性為最高優先考量
可以輕鬆搭配基本的塔型空冷即可輕鬆超頻，透過按鈕的直覺設讓超頻門檻降低許多
考量到了全面性的超頻環境應用 OC IGNITION 、OCT_CON、OC Turbo按鈕、等
以及便利的主板PCB前USB便利設計，擴充裝置以及擴充性配置也很完整
4 組PCI-Expressx16/以及2組 M.2跟 U.2 SFF8369介面搭配
採用 Realtek ALC1220 跟可更換OP的設計，加上GAMING風格RGB發光
跟外接燈條的設計使得板子就不單單只是用來超頻或者衝刺成績的極限主板
