[心得] REEVEN E12 RGB 簡單安裝測試

科技 · RHTZ · 發表於 2018-08-06 17:56 · · 檢舉

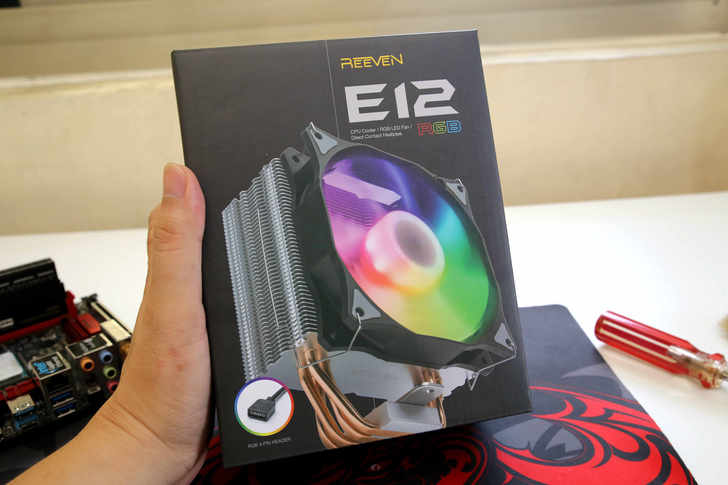

今天入手的 REEVEN E12 RGB 的散熱器,算是 Scythe 鐮刀的在歐美的品牌,你可以把它想成是 TOYOTA 跟 LEXUS 的區域經營策略,但這不是重點,入手原因是一千元內可做 4pin RGB SYNC 的 12 公分塔型散熱器大概就是它了,其他品牌最入門的方案也是要 $1190,外盒包裝就普通,沒有其他品牌來的精緻,可從圖片看出發光源為風扇軸心出來的,也是目前較多廠商所使用的方案,至於原因嘛…….有興趣的朋友可以上經濟智產局了解一下。

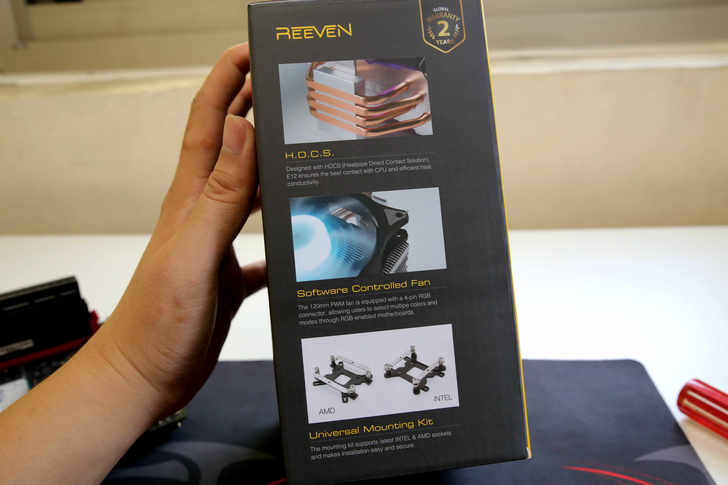

側邊說明有四個重點
1. 產品兩年保固 (台灣公司在板橋, 有技術支援)
2. 直觸式熱導管設計 (H.D.C.S 大部分都是講HDT居多)
3. 支援 RGB SYNC 軟體同步控制 (ASUS / GIGABYTE / MSI / ASROCK 都有支援)
4. AMD / INTEL 通用型扣具 (一套幹到底)

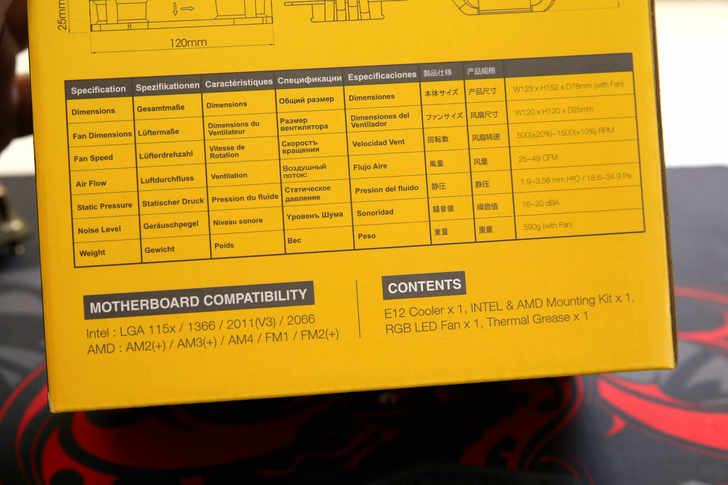

風扇的規格列表,標準 12 公分的 RGB 風扇,最高的 1500 轉大概就 20dBA,屬於靜音型的,下面也有平台支援列表,目前 INTEL X299 / Z370 這個世代的均有支援,而 AMD 僅支援到AM4,並無支援更高階的X399。

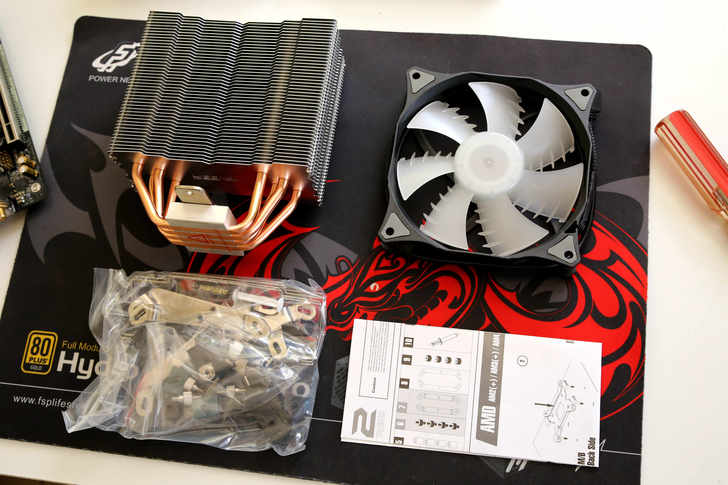

拆開後大概就是畫面這些東西,塔式散熱器 / +12V RGB 風扇 / 零件包 / 說明書。

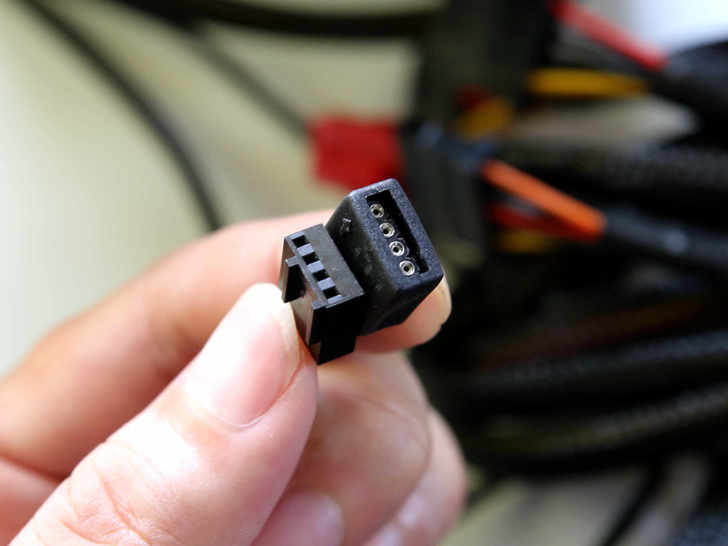

RGB 風扇為 4pin PWM溫控款式,光源控制為 +12V RGB 是 4Pin 規格,並有一個小箭頭指示方向,基本上現在新出的 Intel 300 系列與 AMD 300 系列都有配置這種 RGB SYNC Header,要注意的是技嘉好像是 5 Pin,最旁邊的白光可不用接,一樣可以做燈光控制。

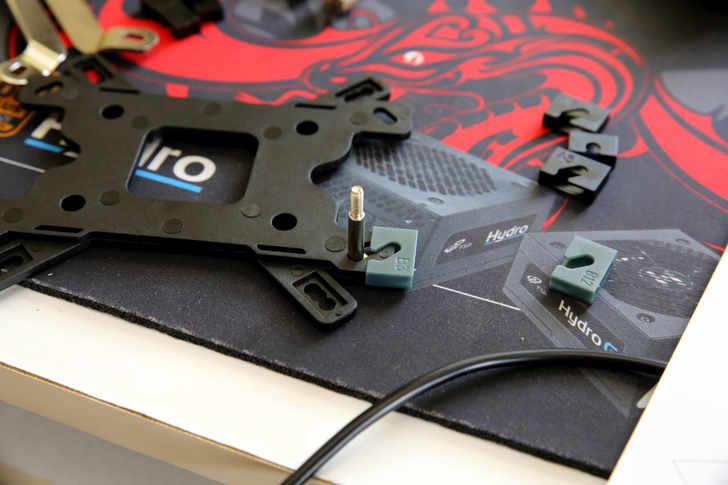

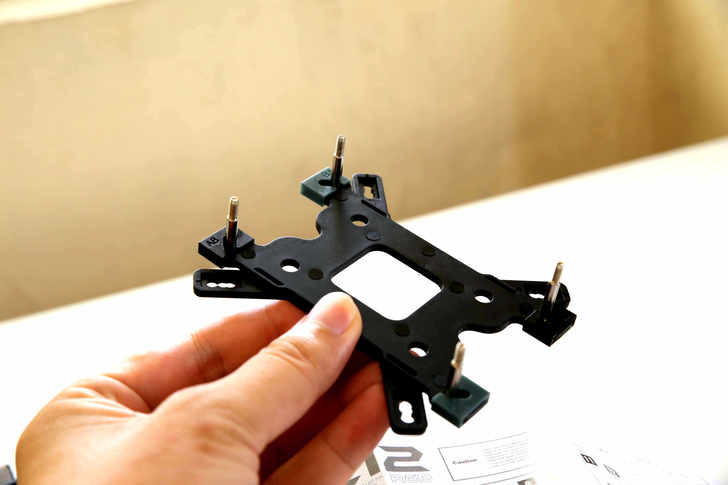

強化背板並非金屬件,但在這種形式的背板還是有一些不錯的小巧思,就是有設計螺絲固定扣片,以往它品牌的設計在安裝上需要將一隻手的手指給靈活運用上,因為要將四根螺絲給按住才不會滑落,而有的是在套筒上做螺牙,但久了以後就會面臨崩牙或滑牙的現象,有了這個扣片固定就可以 Hold 住螺絲,安裝就不用手忙腳亂了。

下圖為螺絲扣片扣住後的樣貌

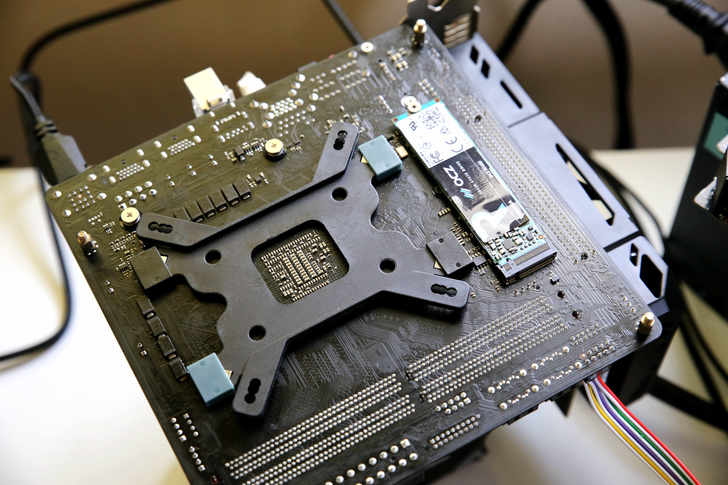

背板安裝在元件湊密的背板上,並不會壓到其他零組件,會特別提一下主要是之前友人安裝一樣是千元左右的某牌下吹式散熱器短路到其他零組件,造成CPU與主機板阿拉花瓜的短路燒毀。

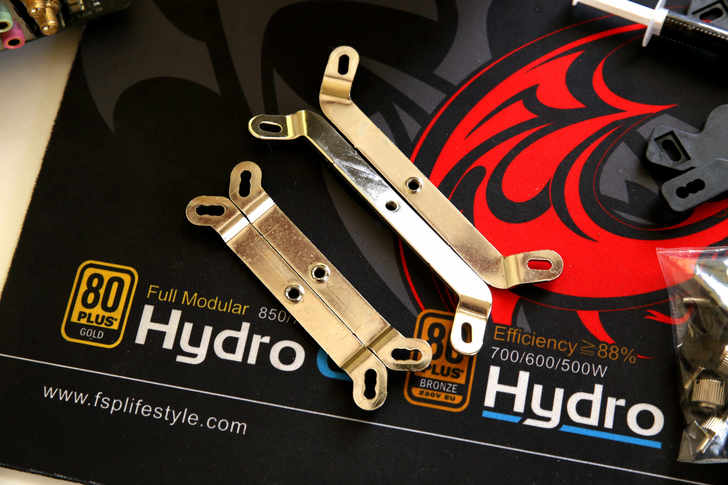

扣具是Intel / AMD通用型,以往這種設計短的大多是給AMD用,恐有轉向問題,但後來研究了一下AMD也是可以固定在長邊上,這裡的短邊扣具則可配合特殊風道的機殼來做散熱器方向上的調整。

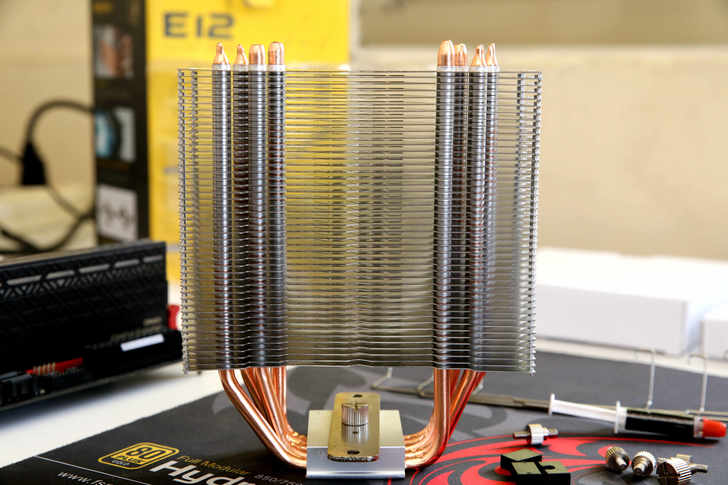

E12 RGB塔高約15.2cm,大多數的平價機殼都可以輕鬆安裝進去,而塔散本體上的散熱鰭片工整,但因屬千元有找的入門款式,所以熱導管與鰭片並無做高階機種的無回焊工藝。

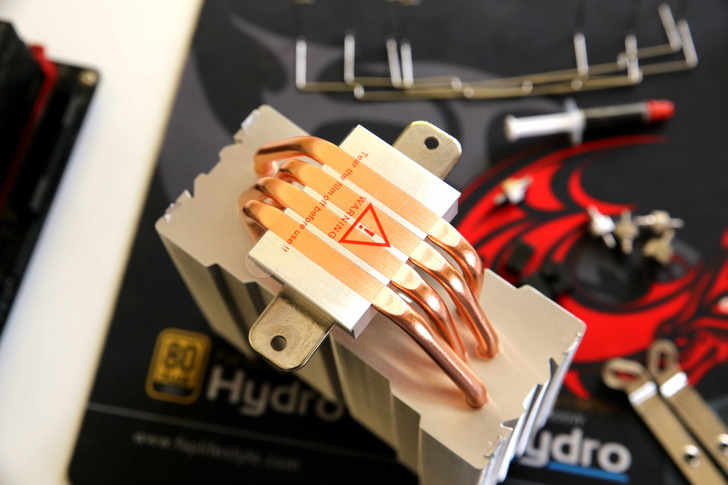

E12 RGB共有4根熱導管,每根熱導管為6mm,與CPU的接觸面是熱導管直觸式(HDT),做法就是將銀色鋁底冲洗出凹槽,再將熱導管放其凹槽使用機械加壓加工壓扁固定卡住。

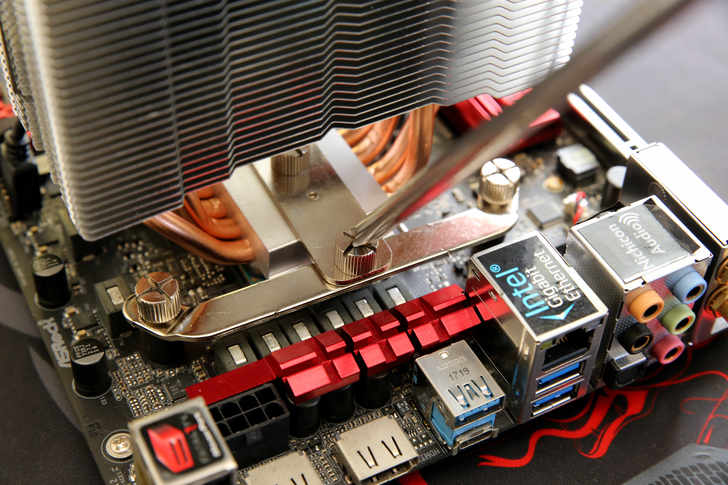

前面提到的附有長短扣片,這種固定結構與大家比較知道的安耐美 T40 是類似的。

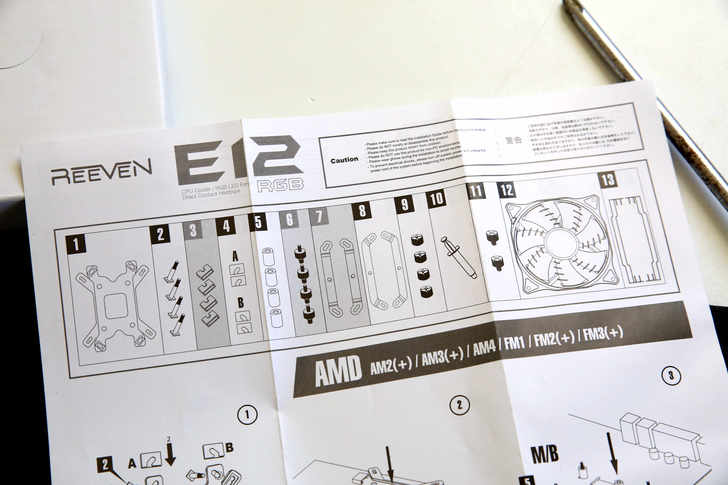

如果還是不會安裝,也可以看說明指南 (左上方露出一根毛惹-//////////-)

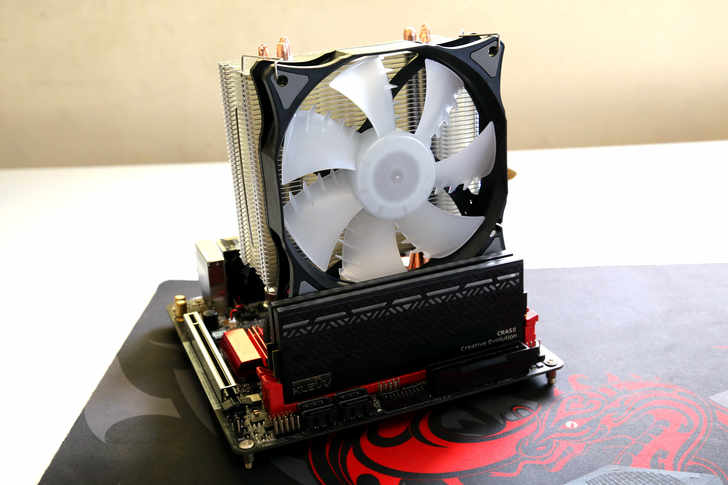

安裝完畢後的樣貌,記憶體是使用 KLEVV CRAS II RGB DDR4 – 3200 16GB kit,在只有 2 DIMM 的 ITX 主機板,即使緊繃也並不會與 E12 RGB 產生干涉。

測試配備參考
AMD Ryzen 7 1700X (預設)
ASROCK Fatal1ty X370 Gaming-ITX/ac (BIOS Ver4.60 – AM4 1.0.0.1a)
KLEVV CRAS II RGB DDR4 – 3200 16GB kit (X.M.P)
TOSHIBA RD400 256GB
MSI RX560 AREO 4G OC
ANTEC EDGE 550

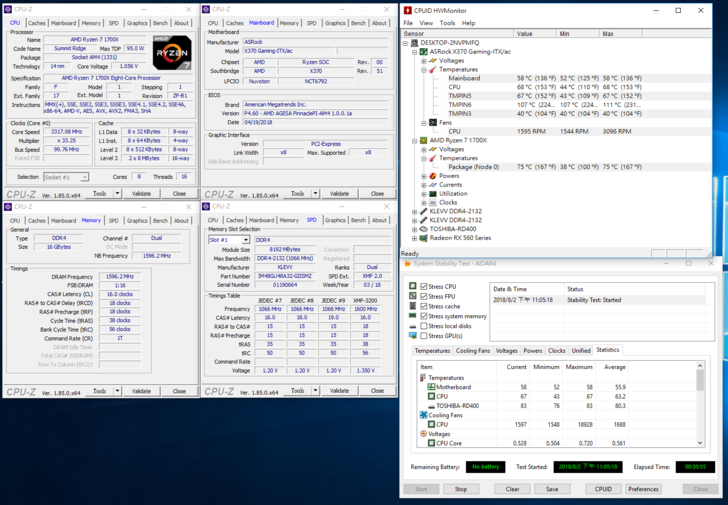

使用 AIDA64 首次測試 30min 將風扇轉速設為預設值,最低工作轉速約1236,最高平均轉速約1580,測得結果最高溫為 67 度,CPUID HWMonitor測得為 68 度。

使用 AIDA64 第二次測試 30min 將風扇轉速設為最高值,最低工作轉速約 1548,最高轉速約1597,測得結果與預設的幾乎相同,最高溫為 67 度,CPUID HWMonitor測得為 68 度。

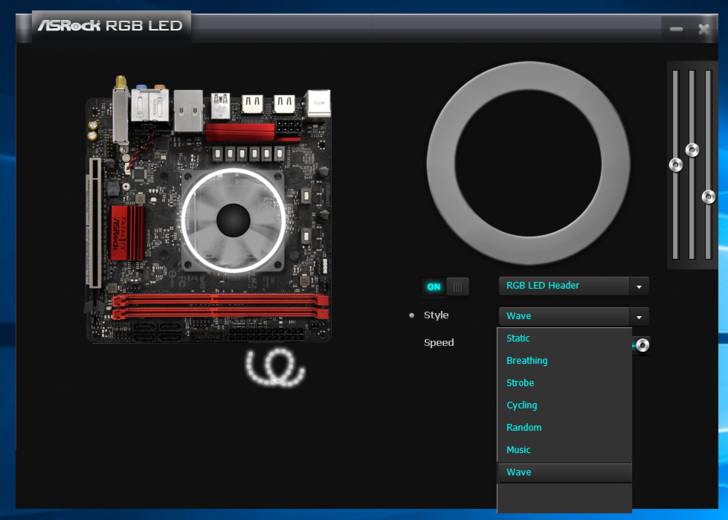

E12 RGB 可以呈現的燈光色彩是根據主機板所能提供的模式而定,在ASR X370 ITX 上的 RGB SYNC 上可變化的模式就七種,但個人比較喜歡的是 ”Wave” 模式,柔和的呼吸燈慢慢變色頗漂亮的,原本以為 KLEVV CRAS II RGB 也可以跟著顏色變化,但上網看了一下支援列表只有大家比較常見的 Gskill,有點可惜。

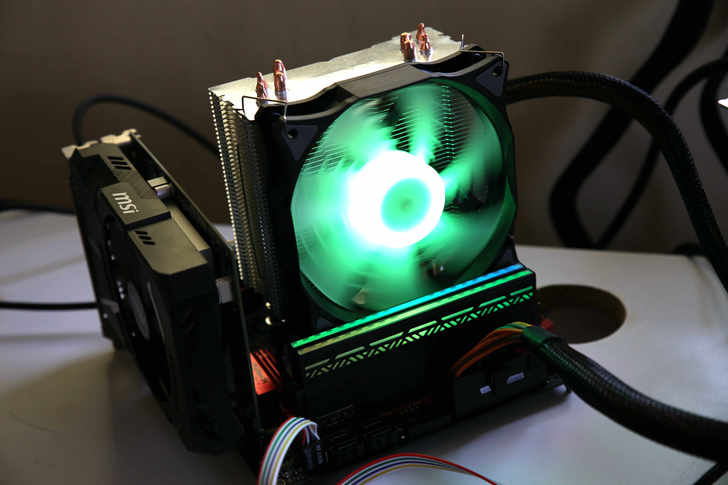

燈光參考圖 (1)

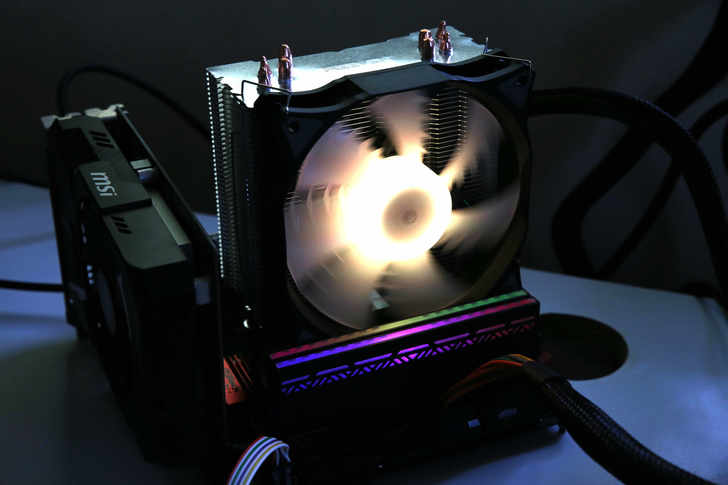

燈光參考圖 (2)

先來講設計,E12 RGB 的做工以及安裝設計都算還不錯,若風扇的部份跟 bequiet! 的 Silent Wings 3 PWM 120mm 比較,轉速、噪音、風量也都在近乎水準,散熱器本體的在穿 Fin 也很工整,包裝運送過程中也沒有歪 Fin 的現象,在 R7 1700X 上的解熱能力也還 OK,以 $990 來說可以買到有 RGB SYNC 的款式算不差,若真的要挑缺點大概就是包裝吧? 擺在架上所呈列出來的視覺效果,第一眼真的很難讓人會注意到它XD。

從去年開始主機板廠全力的推出一連串的 RGB 燈控系統,比較常見就這篇所講的 4pin +12V RGB 腳位,最新則是已經進化到 3pin +5V ARGB,雖然比 4pin +12V RGB可做出的變化能多更多,但目前也並非每片主機板都有支援 3pin +5V ARGB,現階段多數的外設配件可能還是以比較通用的 4pin +12V RGB 為主。

至於最新的 3pin +5V ARGB 的效果如何? 以及使用 USB 來控制 RGB 的散熱器,之後也會慢慢的來研究實測介紹,這次的 REEVEN E12 RGB 大概就到這邊,先醬子掰鋪。
