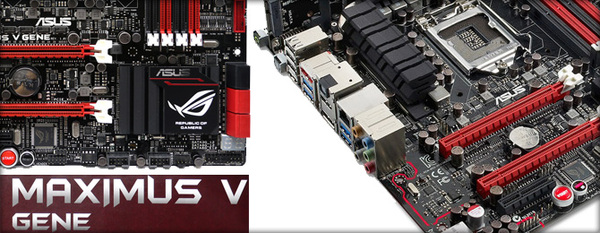

[心得] 嬌小身材 頂級實力 ASUS ROG Maximus V Gene 主機板

羽神翼


華碩ROG系列主機板一向是頂級效能的代表作,以往當Intel推出新平台時ROG總是從最頂級的Extreme產品線開始發表,這次發表Z77晶片組時華碩反其道而行,從最價格最實惠的Gene產品線micro-ATX小板作為首波主打。

包裝與配件
火紅的盒子總是特別引人注目

左下角標示出使用的晶片組與支援的功能

華碩全系列Z77主機板全面支援Lucid Virtu MVP內顯加速功能

外蓋內側針對許多特色功能進行解說

背面標示要特色與規格

右下角標示出背板I/O接頭

掀開內蓋就可以看到透明盒蓋內的M5G本尊囉

配件有說明書、驅動/軟體光碟、SATA線材標籤、ROG Connect傳輸線、ROG特製門卡

還有I/O檔板、SATA傳輸線(白色接頭支援SATA 6Gb/s高速傳輸)、SLI橋接器、Q-Connecter

mPCIe Combo 擴充子卡
ROG Z77系列主機板全新導入的功能裝置,將mini-PCIe和mSATA兩中插槽合併到一張擴充卡上

這一面為mSATA插槽,可連接mSATA介面的SSD

另一面為mini PCI-E插槽,則可安裝多種無線網路模組

方便的固定扣具

外觀與散熱
主機板正面

符合ROG主題的黑紅配色

主機板背面

背板I/O Port

CMOS資料清除鈕與ROG Connect鈕之間的空位提供mPCIe Combo 擴充子卡上裝置的露出空間
視訊輸出提供HDMI與DisplayPort,另外有USB 2.0與3.0 Port各4個、1個e-SATA、1個RJ-45網路孔、1個光纖S/PDIF數位音效輸出與1組7.1聲道HD-Audio類比音效

Maximus V Gene的MOSFET散熱模組外觀設計與Rampage IV系列非常相似

內含熱導管,使用導熱膠布傳熱

南橋散熱片

使用散熱膏傳熱

用料細節
CPU使用12向供電設計,採用與Rampage IV X79系列主機板相同的全數位供電控制與全日製Nichicon GT系列黑金電容

Extreme Engine Digi+ II PWM主控晶片

CPU Socket使用富士康製品

記憶體供電也採用數位供電方案,2相供電

ATX電源輸入孔旁有Go Botton按鈕及許多電壓量測點,另一側則有內接式USB 3.0插槽

CPU使用EPS 8 pin電源輸入

asmedia ASM1042 USB 3.0控制晶片提供靠近e-SATA Port那兩個孔位的訊號

視訊轉譯晶片採用asmedia ASM1442

擴充卡插槽有兩組PCI-E 3.0 x16(支援單x16或雙x8)與一組PCI-E 2.0 x4

asmedia ASM1480 PCI-E 3.0訊號切換IC

網路控制晶片採用Intel WG82579V

音效採用SupermeFX III技術

帶LED的切割線不僅只有裝飾功能,水平面可隔絕數位/類比訊號,垂直面阻絕訊源干擾

Z77南橋PCH晶片旁

admedia ASM1061晶片提供額外兩組SATA 6Gb/s Port,環境監控晶片採用nuvoTon NVT6779D

SATA Port與Debug LED數字燈號

靠下方的兩組SATA 6Gb/s Port訊號由admedia ASM1061晶片提供,其餘均為Z77南橋PCH晶片原生提供。
各位應該可以發現少兩組SATA 3Gb/s Port,這兩組訊號移動到mPCIE Combo擴充子卡上的的mSATA插槽以及背板e-SATA Port

實體電源/重置鈕及iROG晶片

測試平台與環境

CPU: Intel Core i7-3770K @ 4.8GHz
Cooler: Antec KÜHLER H2O 920
Thermal Compound: Antec Formula 7
MB: ASUS ROG Maximus V Gene
RAM: Corsair Vengeance DDR3-1866 4GB*4 @ 2666MHz 11-13-13-32-2T
Graphic: Galaxy GeForce GTX 560 Ti White Edition 雪白銀河
Storage: Plextor M3 Pro SSD 256GB
PSU: Antec HCP-1200W
Chassis: Lubic Open Paltform 3
Monitor: Dell U2410
OS: Windows 7 64 Bit

BIOS介面
ROG系列主機板第一頁畫面當然是超頻選單囉,選項非常多


Ivy Bridge CPU搭配Z77晶片組可以選擇記憶體除頻方式

記憶體時脈調整選單開到DDR3-3200MHz啦!!!

當然之前ROG X79主機板BIOS導入的功能一樣有保留喔

主要資訊業面

進階選單

這裡可以調整音效區周圍的LED燈

CPU選單

PCH南橋晶片選單

這裡可以調整Intel Rapid Stard和Smart Connect功能

系統選單可以調整內顯模式與PCI-E通道的頻寬


有了原生USB 3.0之後選單內也可調整Intel xHCI模式

環境監控器



工具選單

EZ Flash 2 BIOS更新工具

升級降級都可以喔

超頻設定值儲存區

記憶體模組SDP資訊頁面

Go Botton快速超頻鈕設定值

性能實測
AIDA64記憶體頻寬測試

Cinebench多核心OpenGL圖形渲染測試

LinX穩定性測試

總結
ROG主機板的實力果然不容小覷,即使Gene系列僅有micro-ATX小板的Size也有驚人的超頻能力。
mPCIE Combo 擴充子卡擴充子卡的設計非常有創意,讓使用者在有限的空間內發揮擴充的創意。
別出心裁的音訊分割設計不僅強化以往被詬病的音訊品質,更有美化視覺的效果!


有需要強而有力又炫目的小鋼砲等級Z77主機板,選ASUS ROG Maximus V Gene就對啦!

人生總要為某些事瘋狂一回
