自從在2015年,酷碼推出以Maker IT Yours為口號的創客DIY精神
由自己當創造者工藝路線的MasterCase系列機殼產品
不知不覺已經屆滿兩年了,主要以高度自由化/零件模組化/彈性改裝
等變更方式來打造更具個人風格特色的DIY電腦機殼
首次登場的MasterBox 5不到2K的售價就已經獲得許多好評
2017第二季發表的MasterBox Lite 5則以更低的價格殺進市場

快速分享一下 MasterBox Lite 5 一些工藝跟裝配效果

跟MasterBox 5相同鎖定裝機等級路線

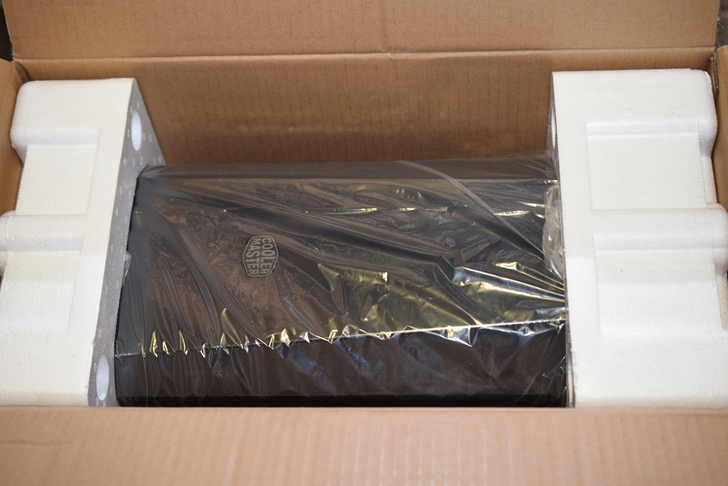

所以MasterBox Lite 5採用的也是相同的普通紙箱

包材也沒有精簡,紙箱很堅固不會軟趴趴,保麗龍也是

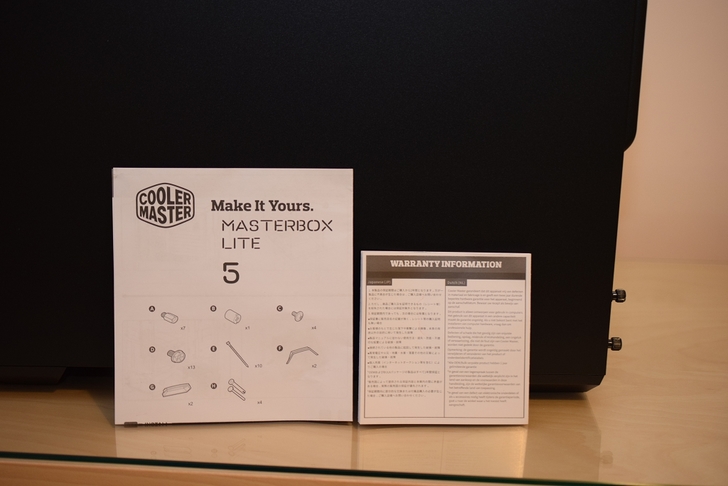

裡面有一張快速安裝說明書零件分布表圖解

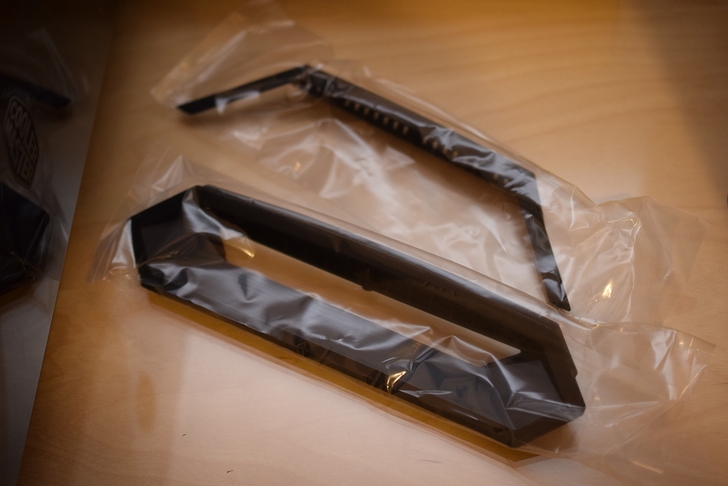

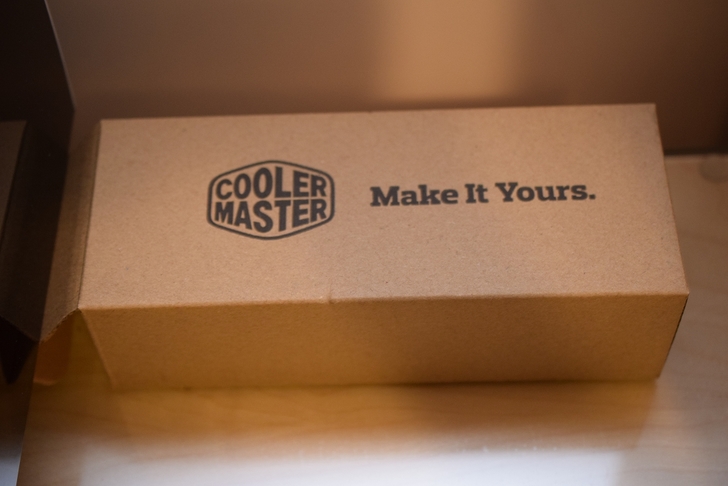

附贈的配件盒︰雙色面板裝飾條︰黑色跟白色,預先裝入紅色

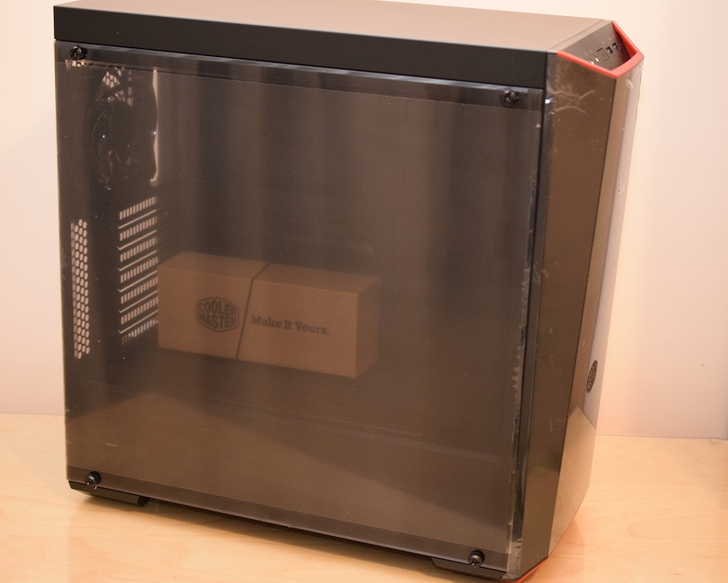

MasterBox Lite 5 機殼本體登場︰兩大特色

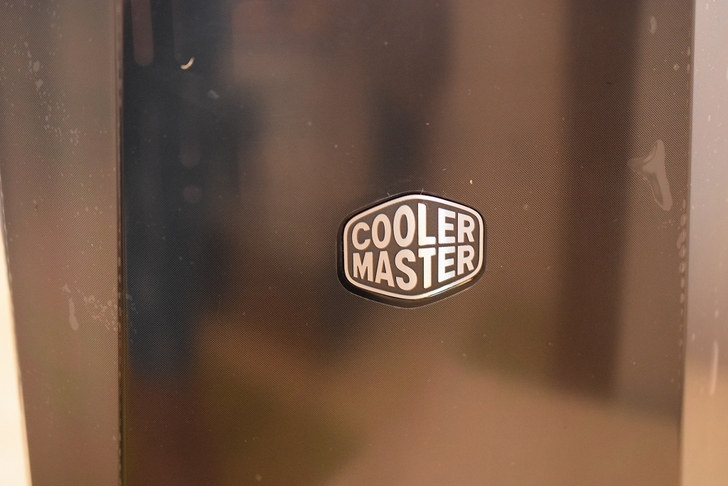

01.全壓克力透明側板 02.鏡面面板移除5.25槽

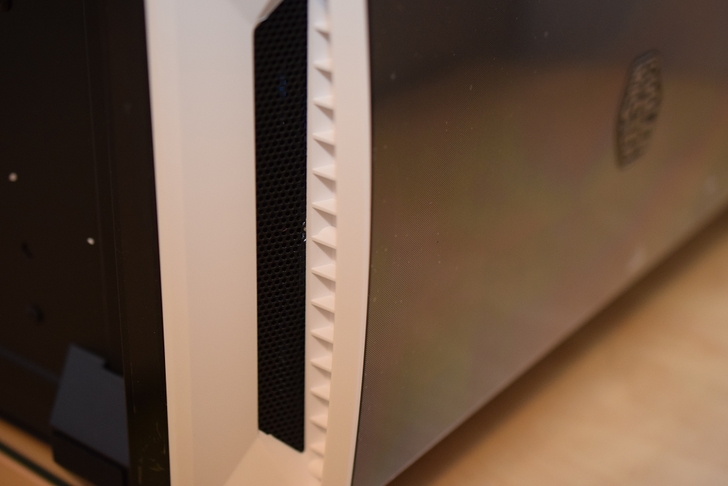

具備快拆功能以及可以更換顏色邊條,搭配主板配色呈現主題
面板沒有訊號連接線的束縛干擾,不用擔心拆除時扯斷線之類

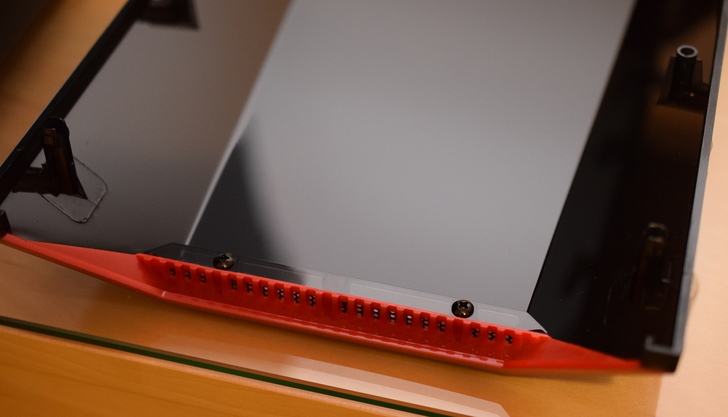

面板裝飾條更換方式,轉下螺絲裝上即完成

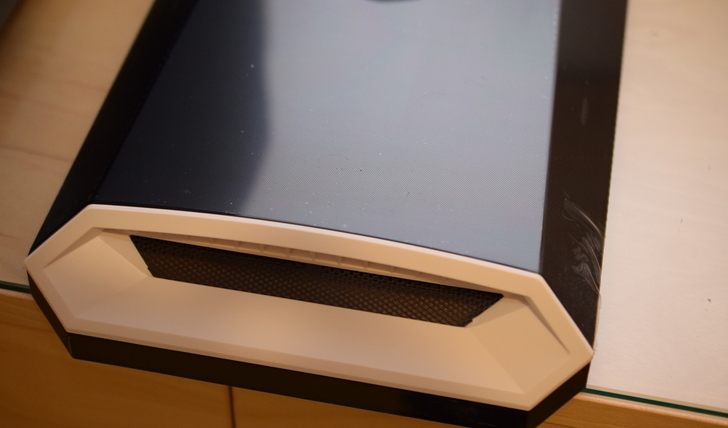

面板底部的冷風進氣口

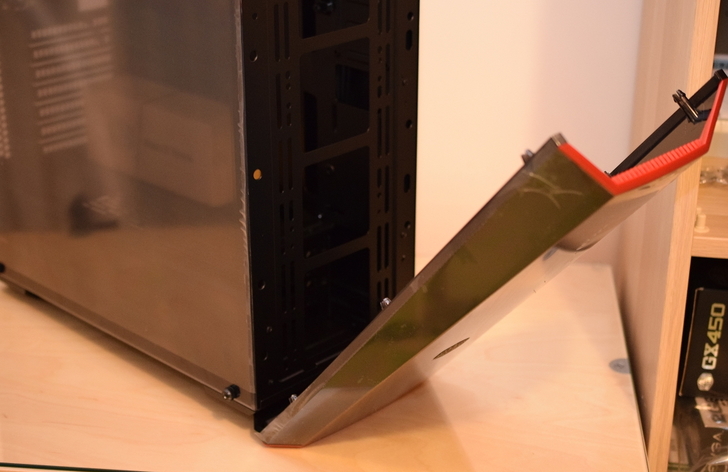

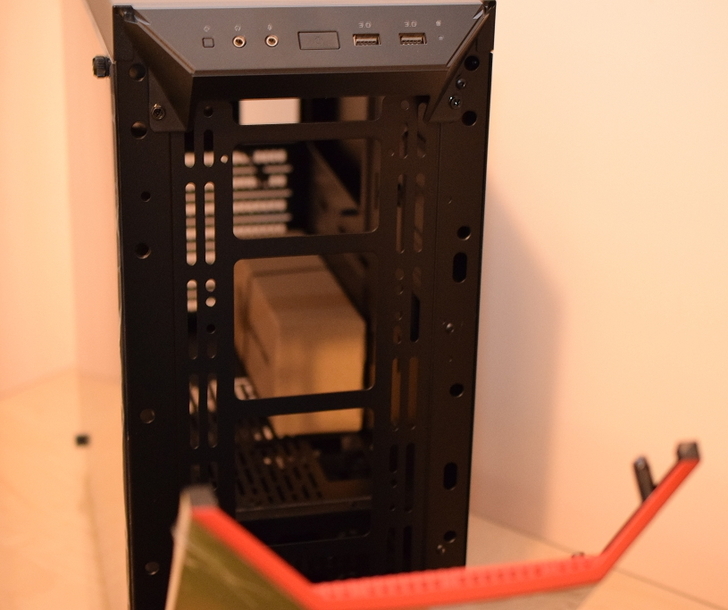

前面板卸下︰可擴充3顆12公分風扇/或14公分兩顆,亦可改裝水冷排

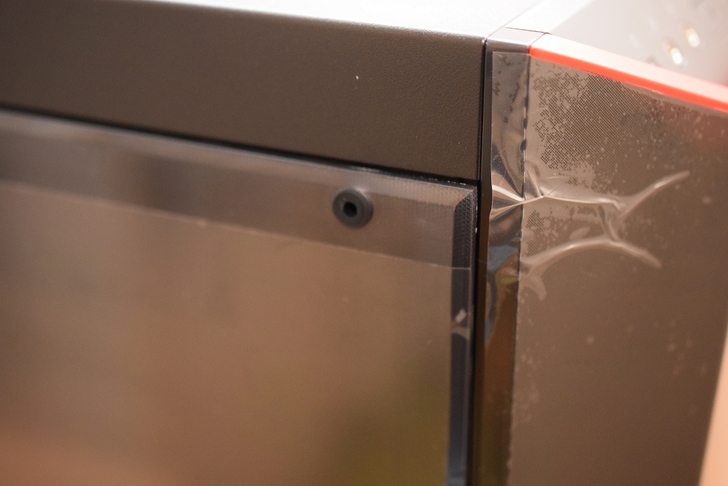

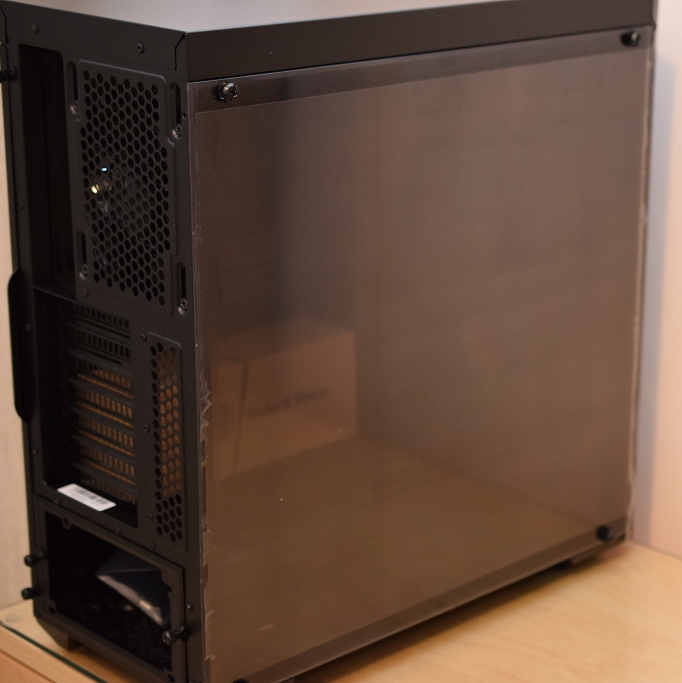

MasterBox Lite 5 的靈魂之一︰全壓克力透明側板

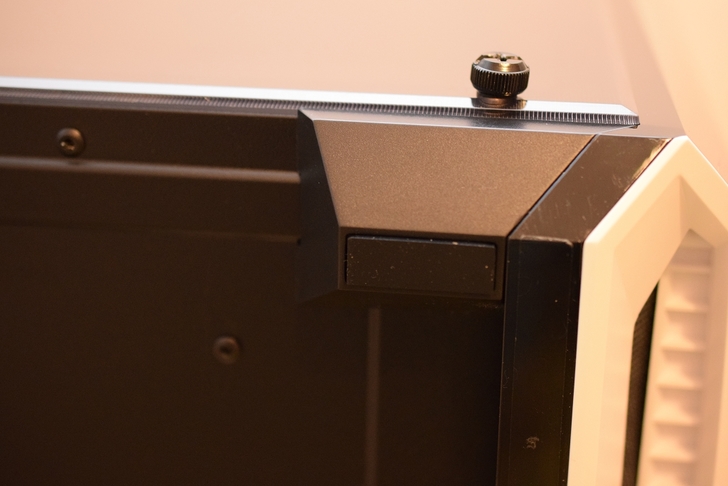

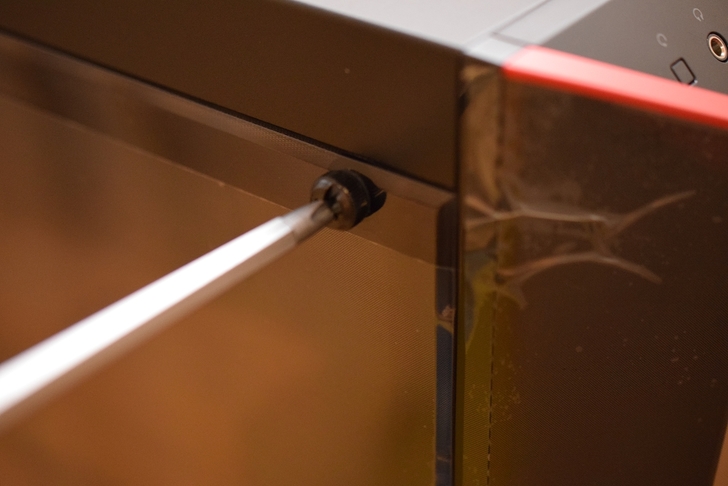

以4顆大圓體螺絲固定住
出廠鎖得很緊用手轉不太下來,建議上螺絲起子

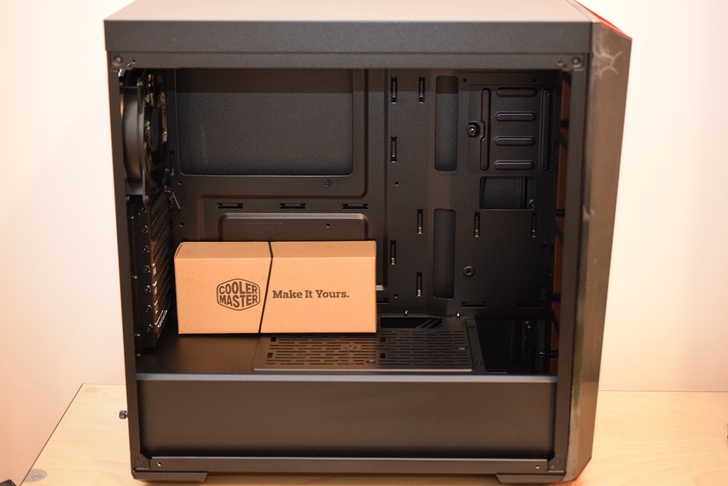

MasterBox Lite 5 內部結構一覽︰
支援ATX, Micro-ATX, Mini-ITX 三種常見主板尺寸
下置式 ATX 電源安置,具備散熱孔的電源遮罩
#完全取消5.25 槽,要用這咖就要正式跟內接光碟機說再見

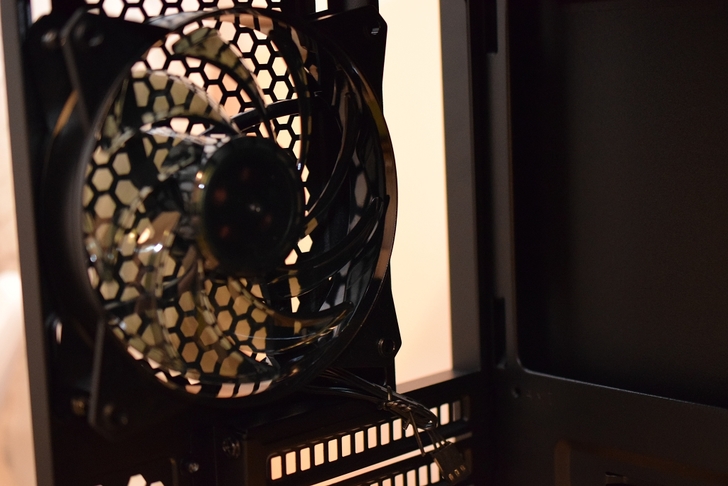

後方預先附贈一顆原廠12公分風扇(3PIN)

7 組PCI擴充槽 / 可重複利用擋板,非一次性破壞性拆除

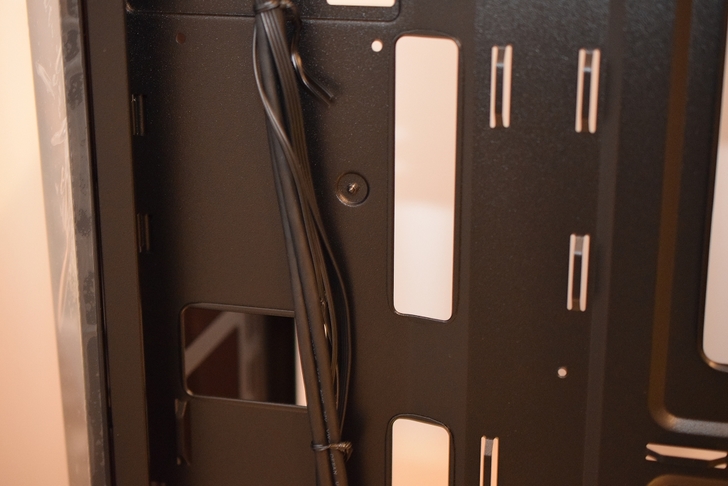

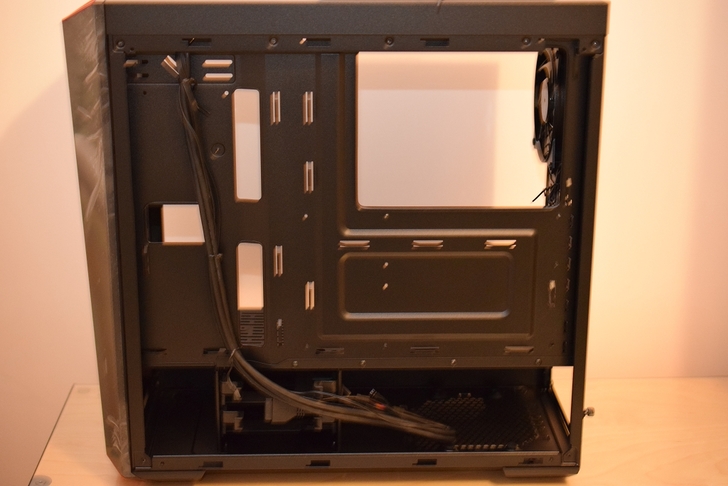

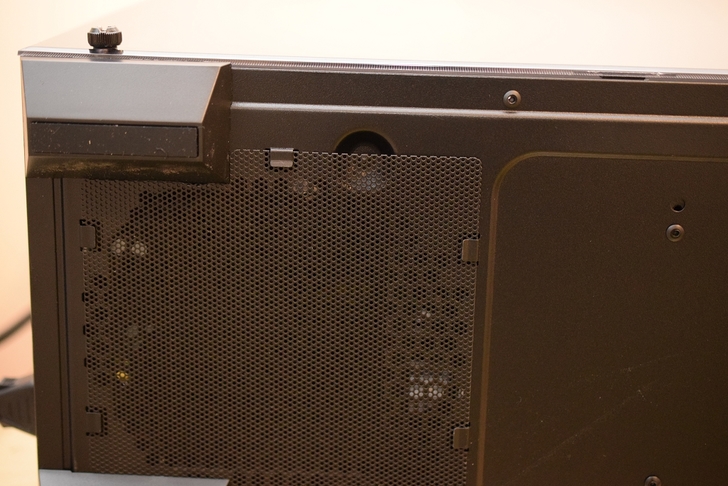

MasterBox Lite 5 後方結構以及藏線/走線區/CPU 區域開孔

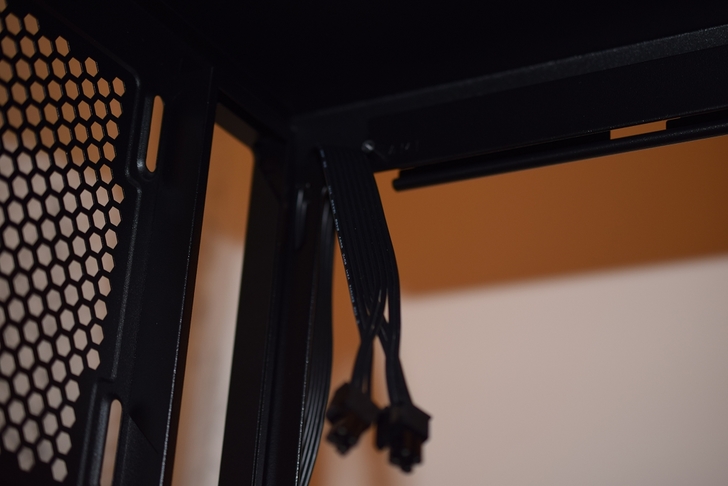

CPU 4+4PIN EPS 在左上方有預留小孔可以穿線,搭配扁平線POWER較理想

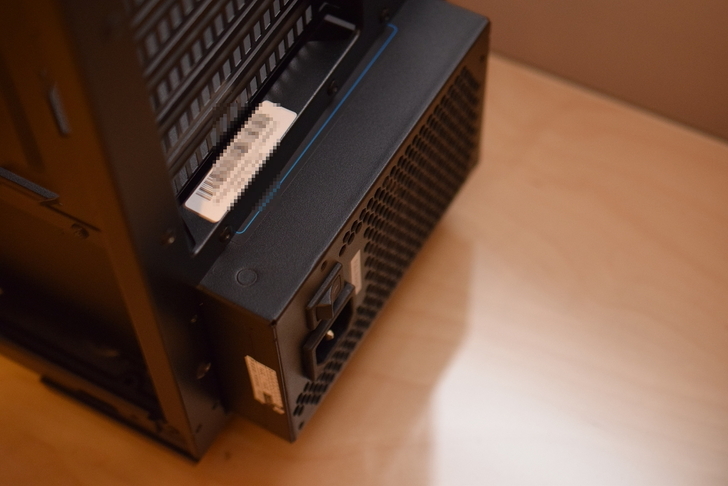

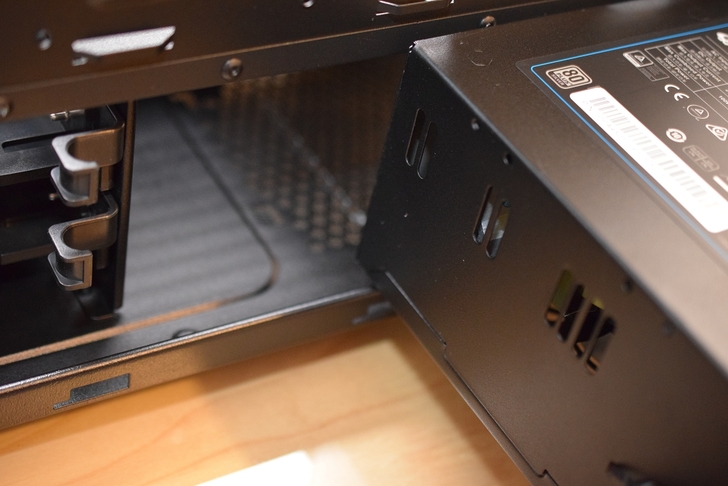

電源供應器採用下置方式,電源供應器安裝方式
有方向性限制,並無法直接從側面放入

需要先把機殼後面的電源供應器框架拆除,再用推入的方式

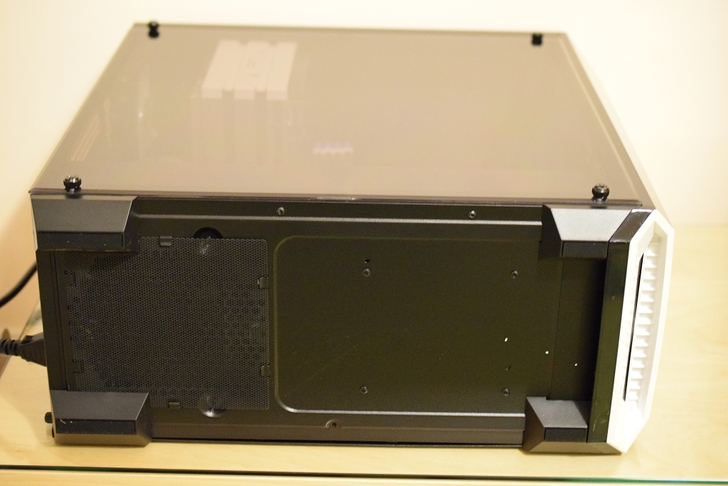

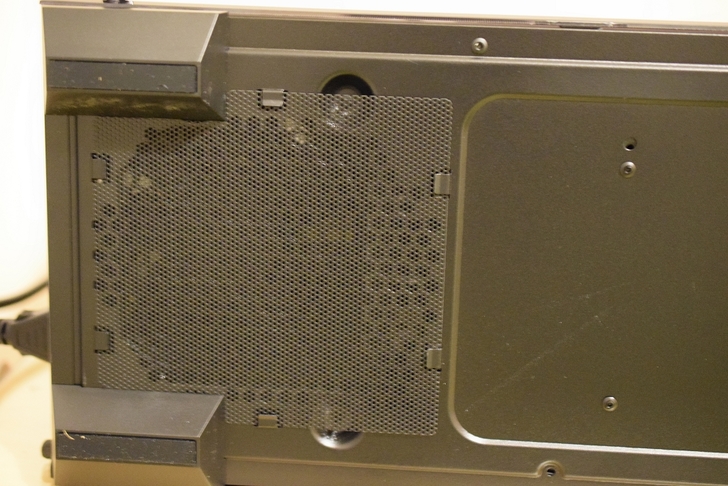

底部結構︰採用一體長條形的墊腳設計,提升減振效果
鐵鉤式薄片可拆除式風扇濾網




MasterBox Lite 5 擴充性能一覽︰

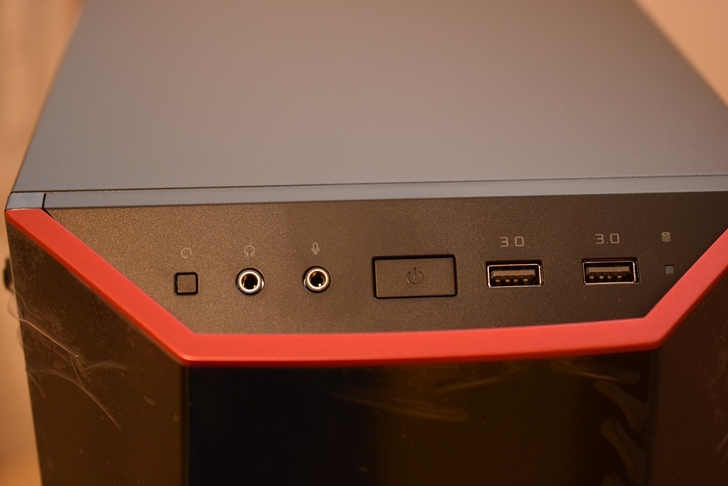

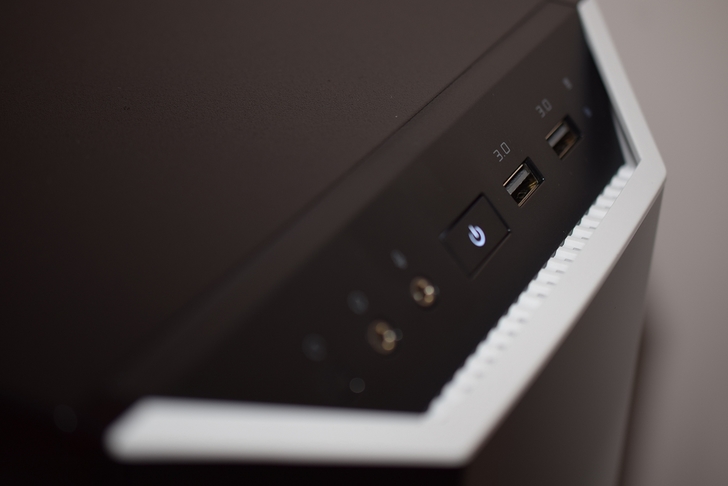

前面板I/O︰左邊Reset開關/耳機/麥克風/
中間電源/右邊兩組USB3.0/硬碟讀寫燈號

燈號顏色為白色

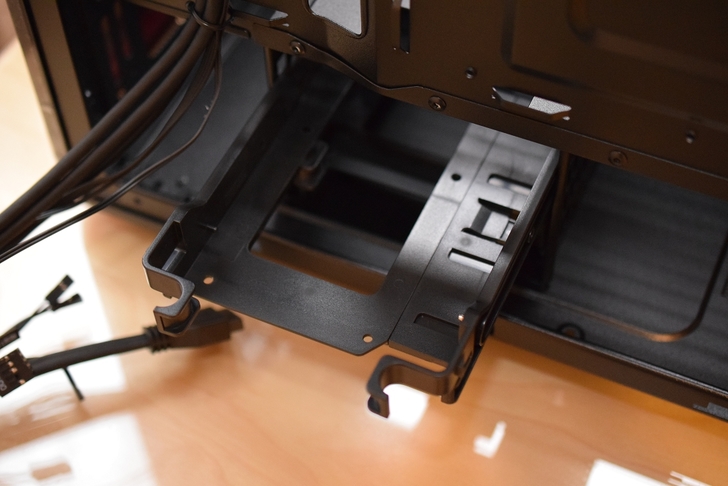

硬碟快速抽換托盤/3.5最多安裝兩顆,若改為2.5可堆疊達4顆

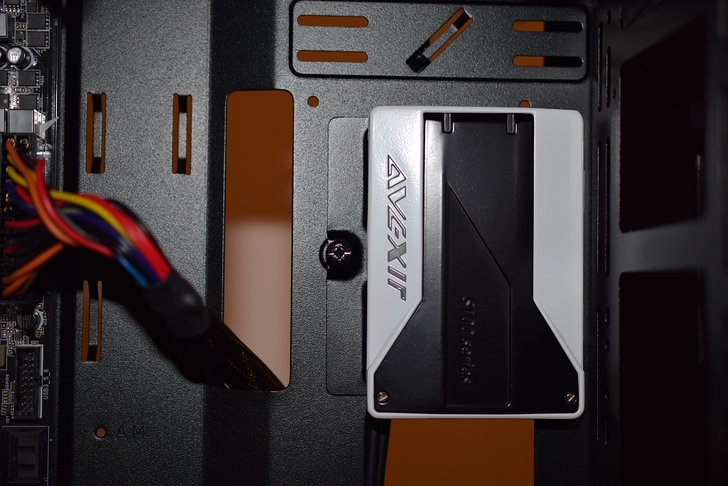

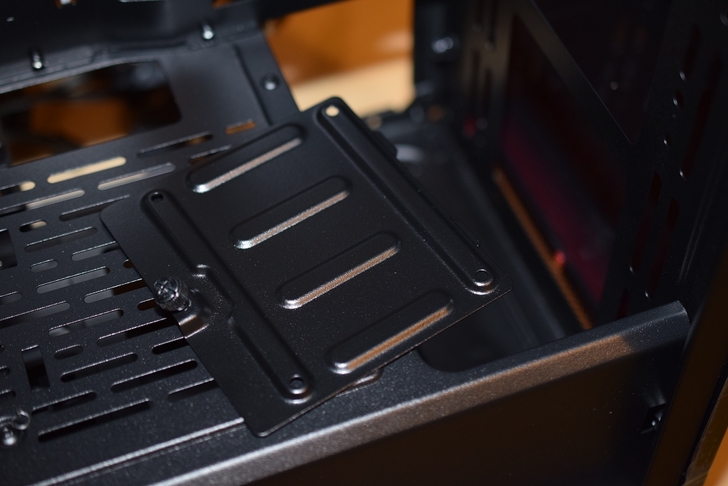

2.5 吋 SSD/HDD 機殼前方內側可安裝一顆

2.5 吋SSD/HDD 固定方式︰鎖上托盤,推入模組化插槽

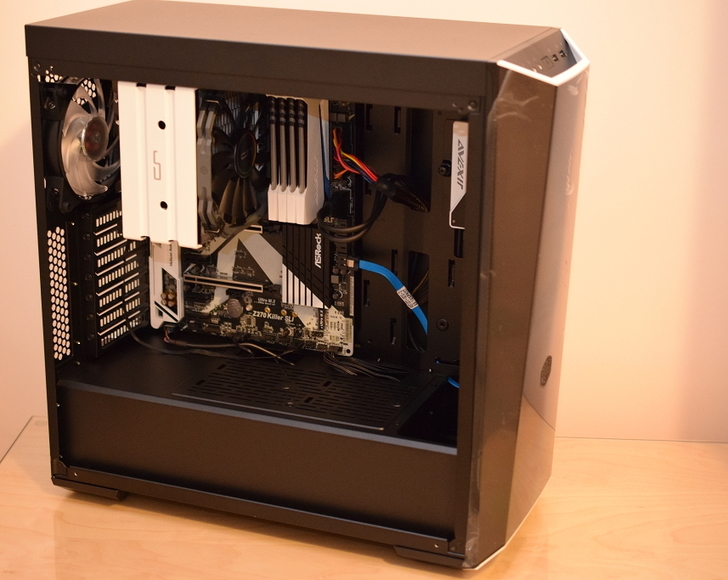

整機上機進機殼+塔型散熱器的樣子
顯示卡可支援最長度達40公分,散熱器限高16公分

發光啟動前的額外串場開箱︰

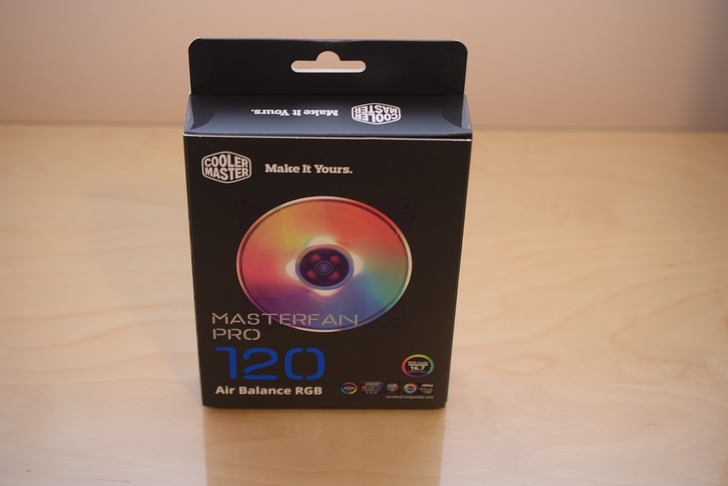

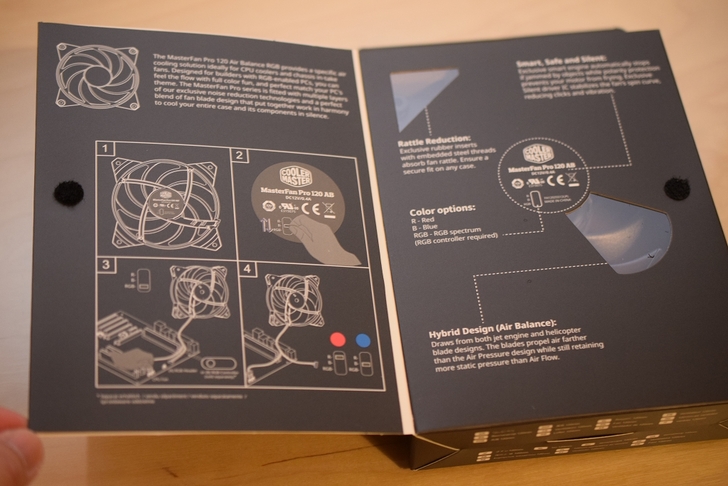

MasterFan Pro 120 Air Balance RGB 風扇
不須靠主板也能透過上面的開關控制紅色或藍色燈光

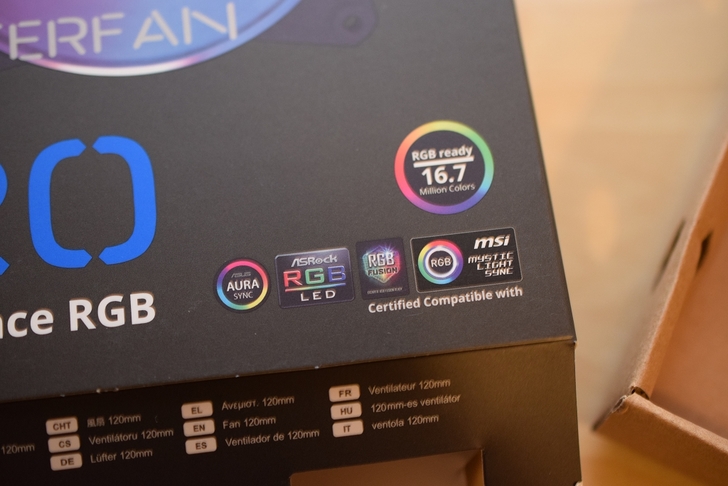

支援4大廠主板的RGB發光協定,非4廠以外不再支援範圍內

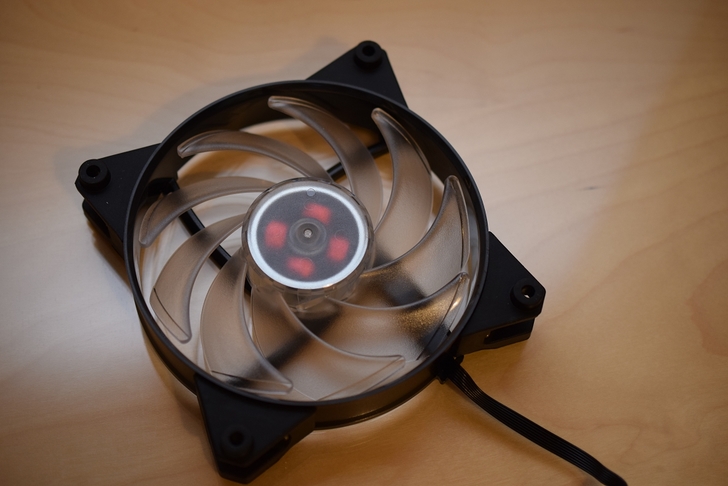

MasterFan Pro 120 Air Balance RGB 風扇尺寸12公分
電流支援0.07A啟動 PWM 轉速介於650~1300

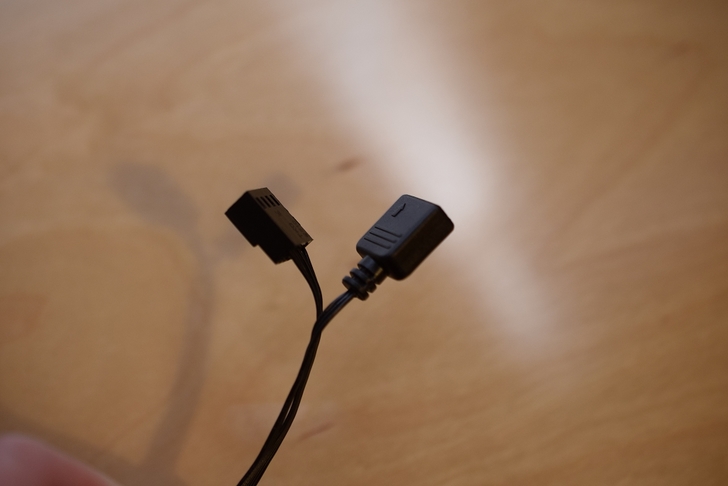

接頭採用一邊PWM一邊為4Pin RGB 可剝開稍微分離

能支援4廠目前新出所有的RGB接頭主板

如果要有比較好的透光效果,膠膜必須全部移除撕掉

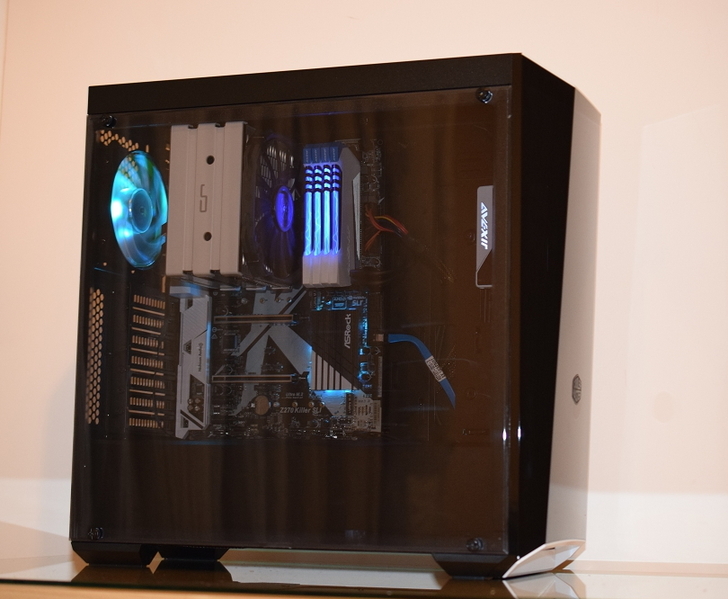

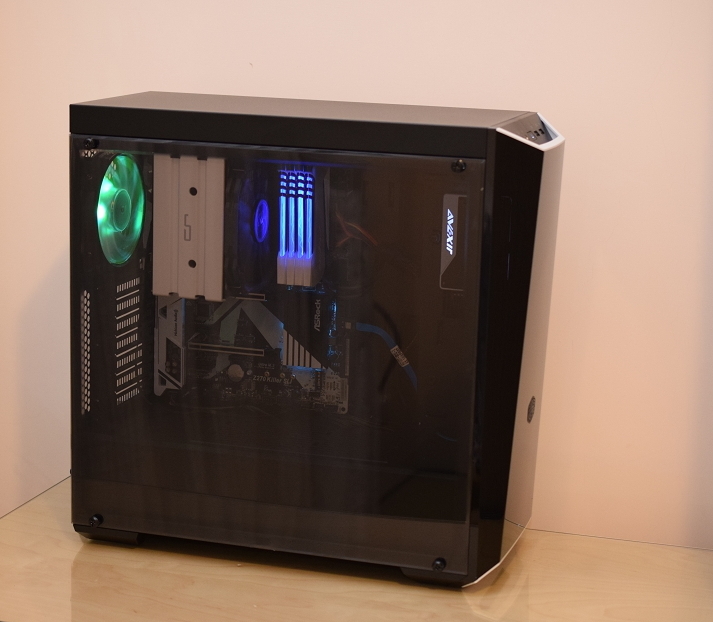

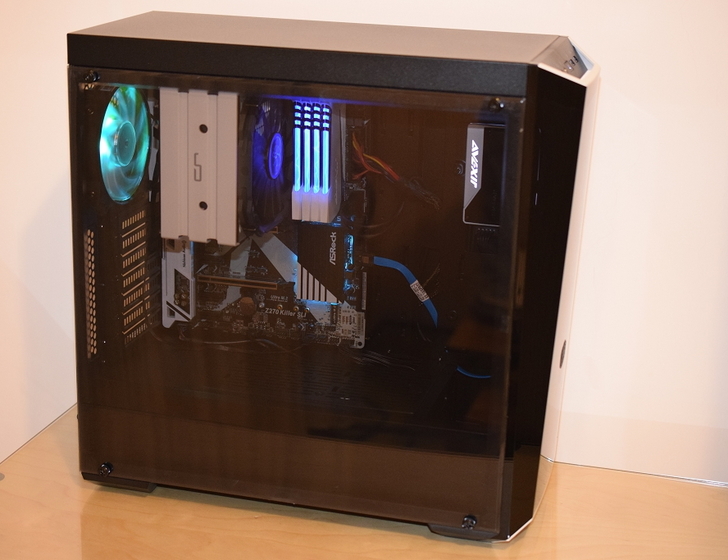

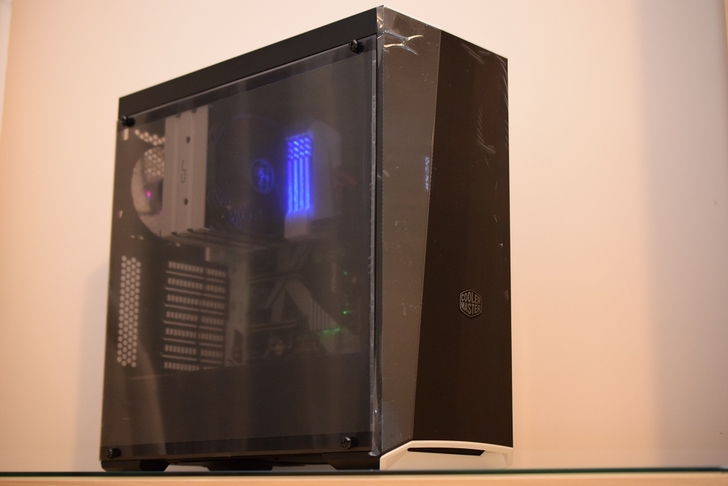

MasterBox Lite 5 裝機完成,各種角度運作照

撕掉前

撕掉後

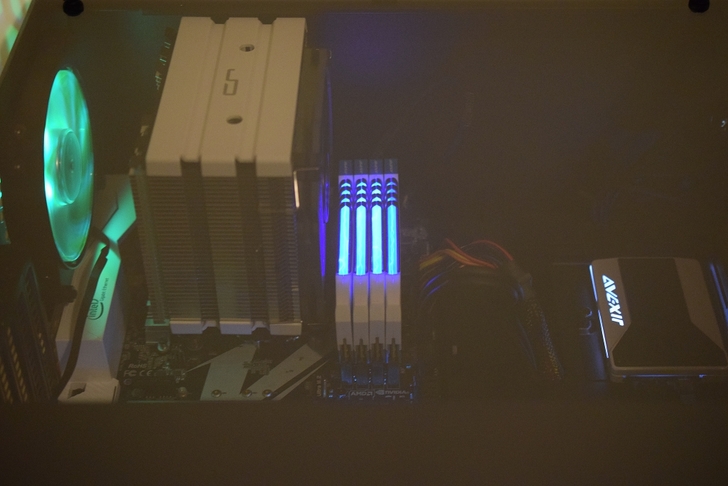

元件運作從 MasterBox Lite 5 透明壓克力側板看進去的效果

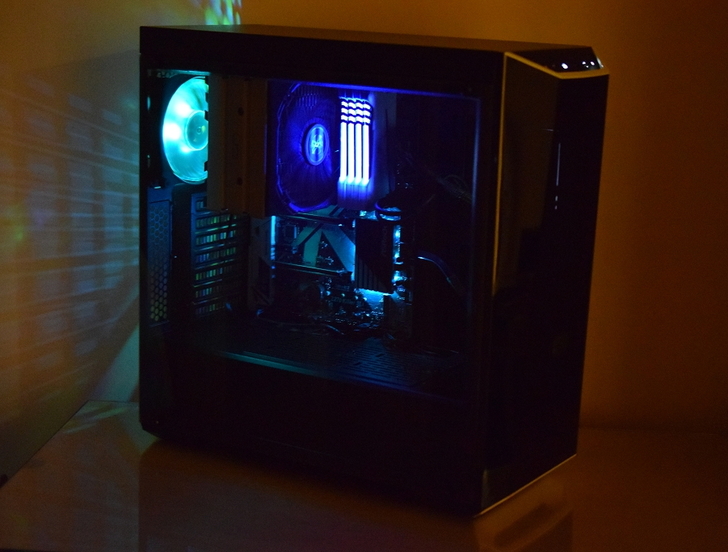

黑暗中的 MasterBox Lite 5

MasterBox Lite 5 裝配心得︰

空殼重量約 5KG 只有1490的MasterBox Lite 5
算是小小的震撼價,稍微打趴同等級競品
主打瞄準更低預算級距的裝機機殼,提供基本的擴充空間跟改裝功能

儲存裝置只有三組 2.5x1 +3.5x2 嚴格來看裝機等即已足夠
可在面板飾條小小改造,簡易的風格更改

完全捨棄掉了 5.25 擴充槽,對於裝機路線市場來說初期可能會不習慣
不過,久了風潮固定了也許5.25就不是那麼重要跟必須
