還記得五月底的T客邦舉辦的Genuine 捷元電腦搭載Intel® Optane™ Memory競速體驗會嗎?當初就一直對捷元電腦內搭載的Intel® Optane™ Memory非常有興趣,在會後也獲得捷元原廠的試用(捷元電腦真是佛心來著),測試看看是不是如同研討會講師所言的這麼強悍還是過渡產品?小編借到的是捷元Avbody系列的機種,話不多說,馬上進行最嚴厲的測試。


【▼】若沒有參加到的朋友也沒關係,透過Intel® Optane™ Technology— Disruptive Memory Technology 的影片,相信您也能快速了解。
https://www.youtube.com/watch?v=KiIoQGO1-o0


【▼】什麼沒看到美女??那記得下次報名要請早!

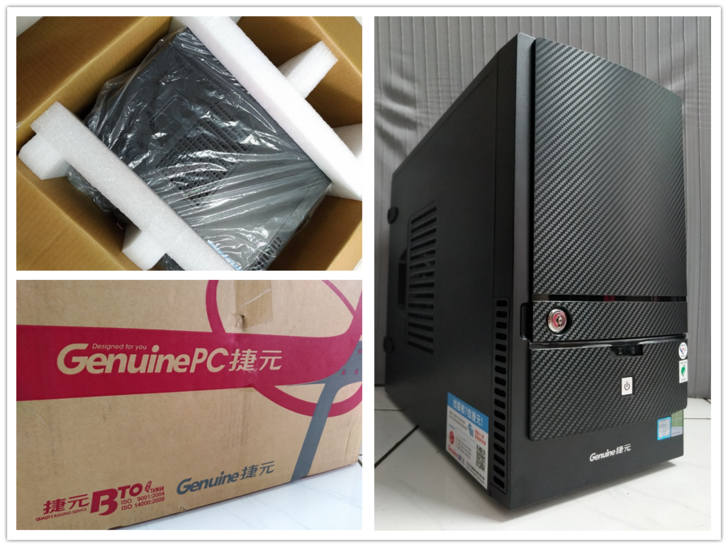

【▼】雖然是借測機,但捷元電腦一樣將電腦包裝得好好的,不但用泡棉還加上了防塵套,真的太有心了,內部就一台主機與電源線,插上電源就可以執行測試動作了。這台就是小編所言純黑外殼略帶有菱格紋路的Avbody G15A,採用的處理器是Intel Core i7-7700(3.6GHz/8MB L3 Cache),搭載8GB DDR4 RAM,儲存單元是Intel® Optane™ Memory 16GB+1TB傳統硬碟,由於是借測機,所以並沒有包含規格中的GT370 2G獨顯,是略為可惜了些。

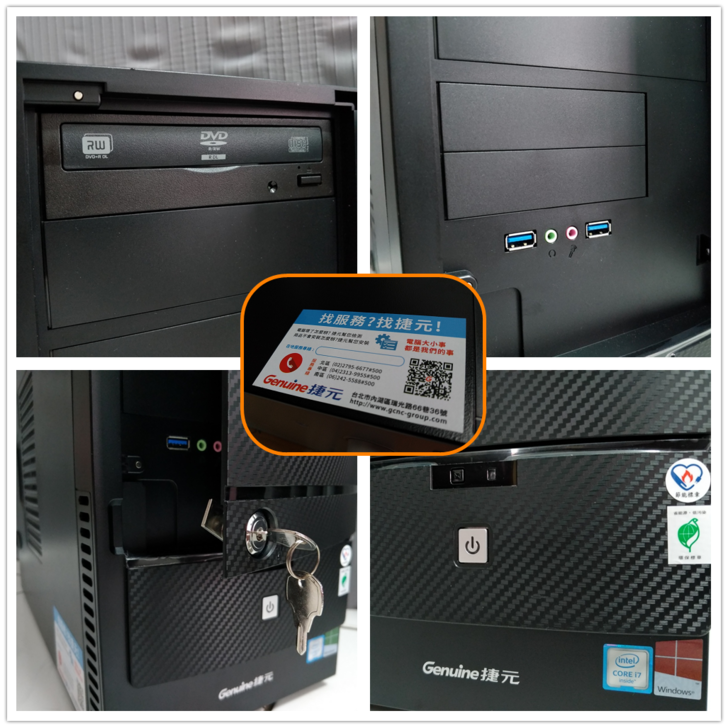

【▼】Avbody G15A在主機的部分,機身貼有捷元服務的管道,前面版除採用菱格紋路的外蓋,本身是磁釦式的設計,並提供上鎖的功能。內部兩大兩小搭載了一台DVD燒錄機,對於安裝系統還是用光碟片的朋友來說,還是有一定的幫助,輸出介面則有兩組USB3.0與耳麥孔,最下方則是實體電源鍵與指示燈。當然標榜Intel第七代處理器與Windows10的貼紙也是必備,這台更是獲得節能標章的貼紙呢!


【▼】主機側蓋的部分沒有螺絲,開啟方式則是簡單的塑膠扣具來完成,不用工具也能組裝電腦。

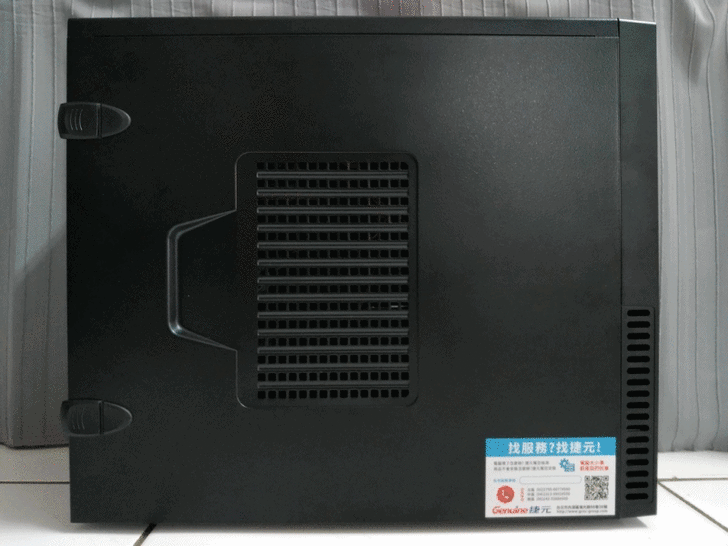

【▼】主機兩邊的側板,左側有設計散熱孔,右側則為一整片的設計。

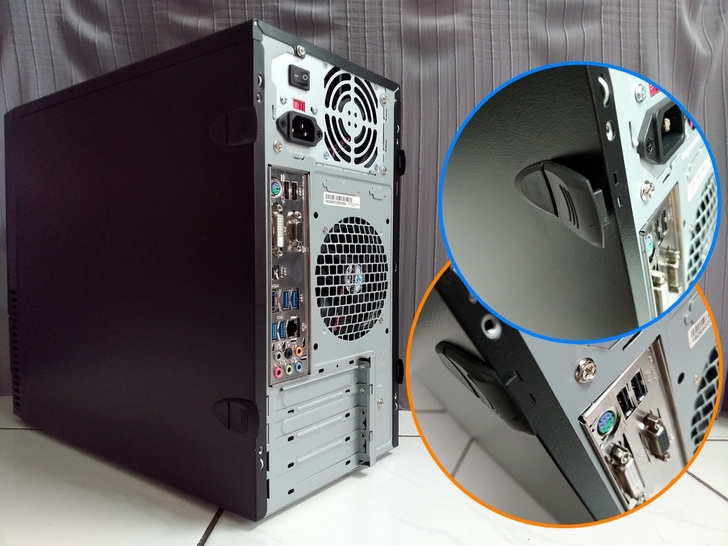

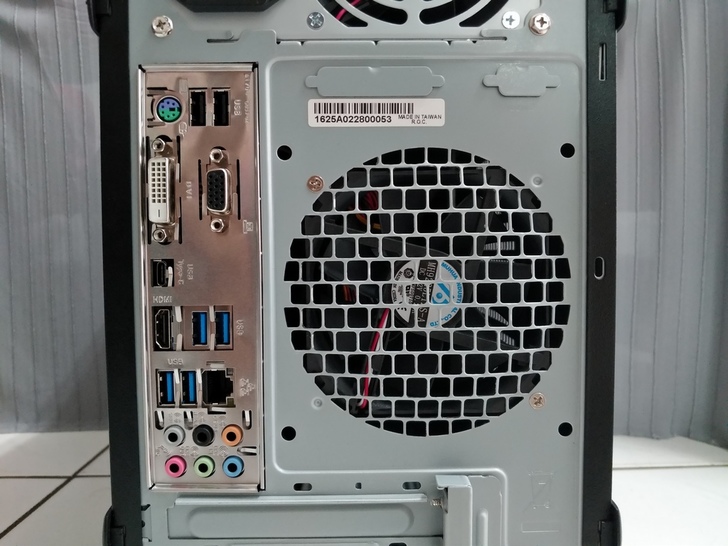

【▼】主機後方有個9X9的MUHUA散熱風扇,旁邊的介面可以看見有鍵鼠共用的PS/2接頭、一組USB TYPE-C、兩組USB2.0、四組USB3.0,顯示介面則提供DVI、D-SUB與HDMI,當然基本的網路與音效介面也一定要有的。

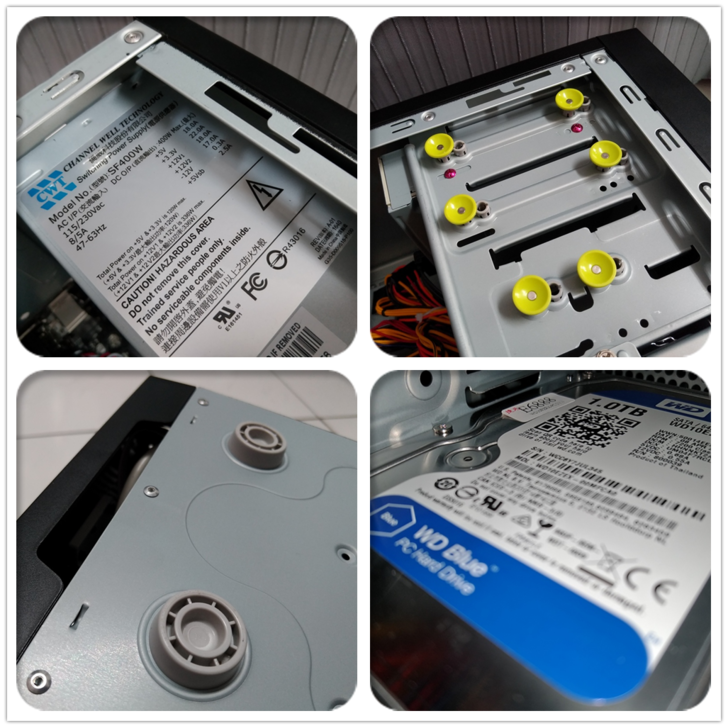

【▼】機身底下有有防滑膠墊,除了防滑更可以防刮,在兩大兩小的裝置位置上則是採用快拆設計,真的都不用螺絲了。至於主機內部的用料如何呢?電源供應器採用僑威科技的SF400W,1TB的傳統硬碟則是WD的藍標系列。

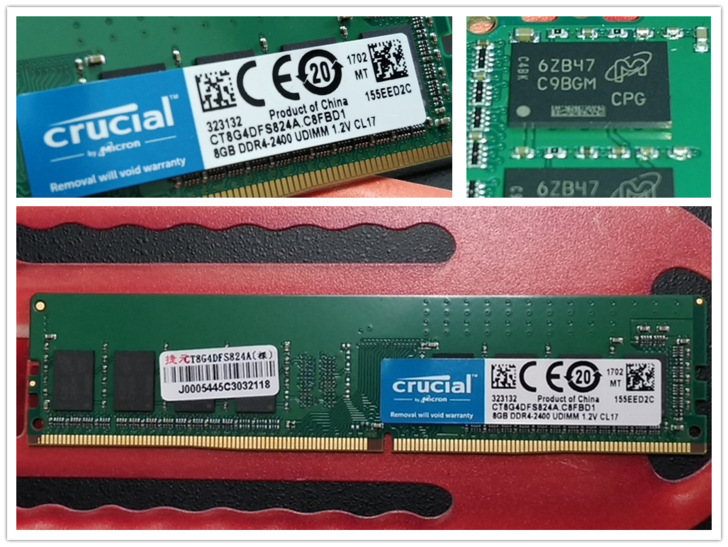

【▼】記憶體則是Crucial出產的單條8GB DDR4,採用美光的晶片顆粒。

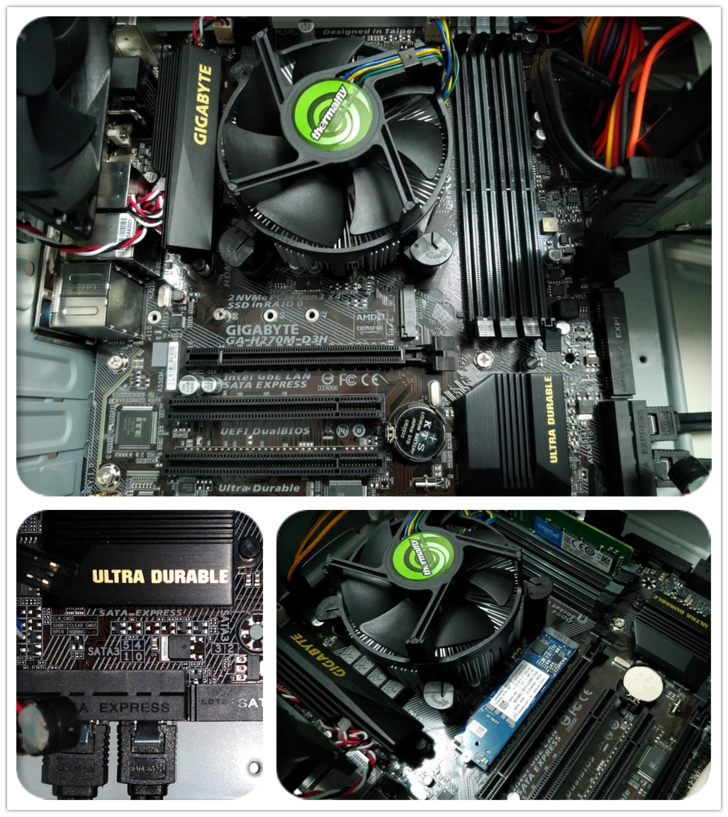

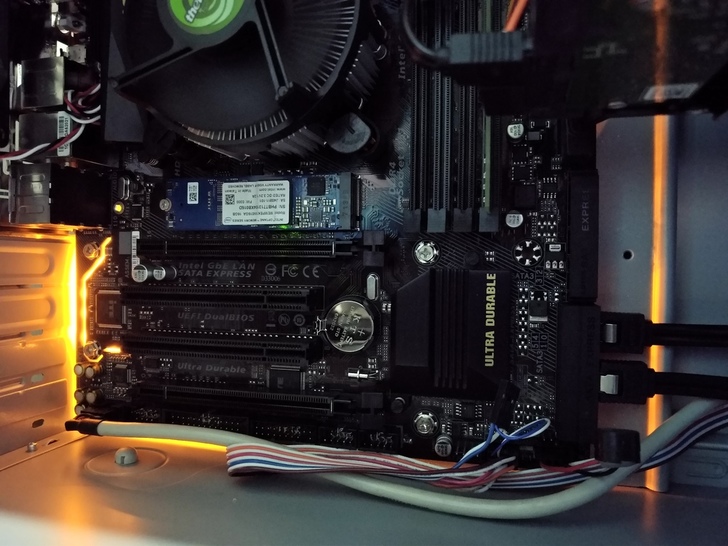

【▼】主機板則是採用技嘉的GA-H270M-D3H,算是中高階的主機板,主要特色小編認為有
★ 支援雙NVMe PCIe固態硬碟建構RAID 0磁碟陣列
★ 超高速PCIe Gen3 x4 M.2插槽設計(同時支援PCIe NVMe或SATA固態硬碟)
★ 支援IntelR Optane? Memory技術

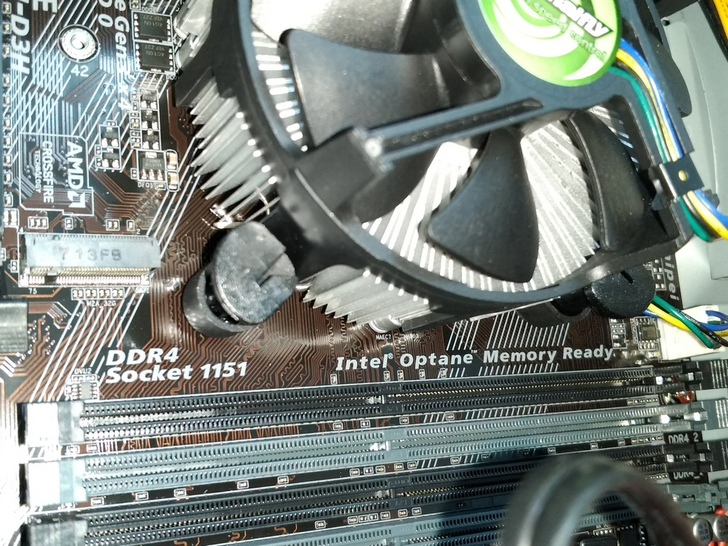

【▼】主機板能印上Intel Optane Memory Ready目前真的不多,這塊板子算是還蠻超值的。

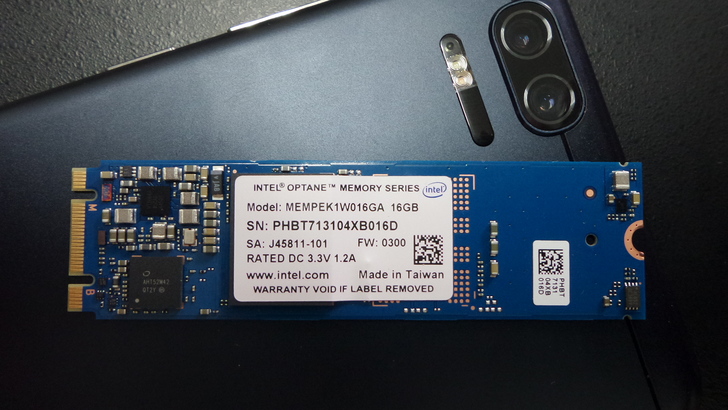

【▼】今日測試的主角,Intel Optane Memory,型號是MEMPEK1W016GA,吃DC3.3V@1.2A,小編體驗的是16GB的版本。


【▼】基本上零件用料並沒有到最高檔,算是中高階,不過捷元可以客製化,看要添加什麼會換掉什麼零件都可以。馬上開機進行測試,這時技嘉主機板發出橘黃色的光芒,雖然不是定位於電競系列,但發色真的蠻好看的。

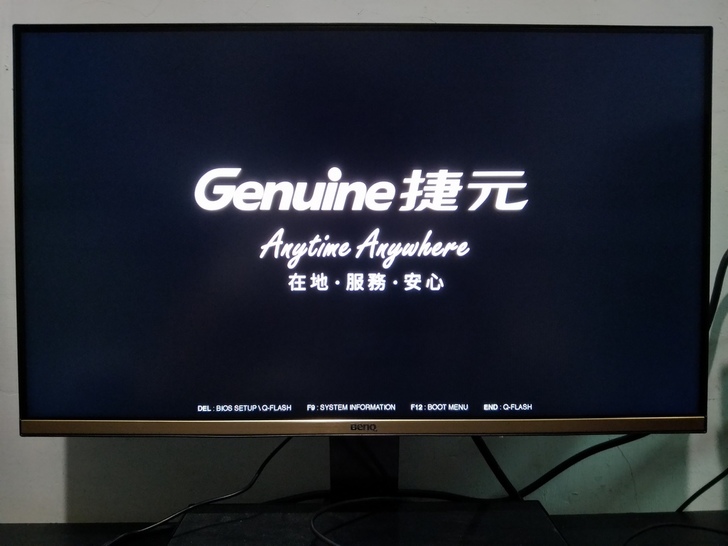

【▼】開機畫面呈現「在地、服務、安心」的Genuine捷元Logo。


【▼】不過在測試Intel Optane Memory Ready之前,小編先來看BIOS中的設定,由於捷元原廠已經設定好,所以小編就只有查看,並沒有做BIOS的更動。

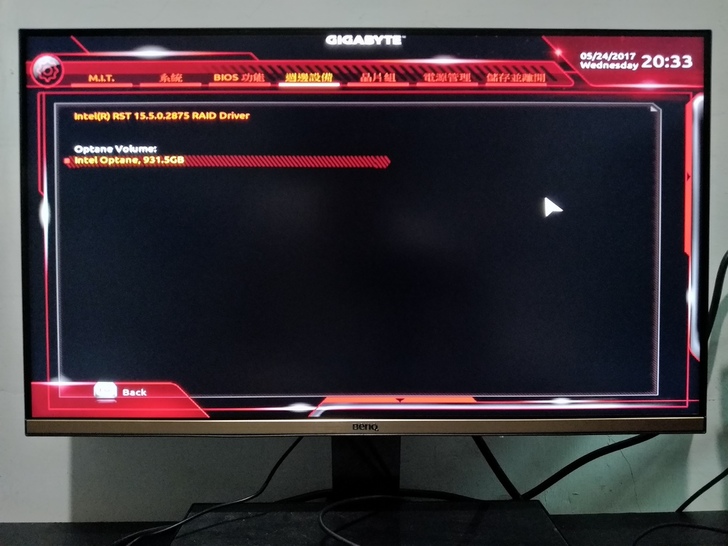

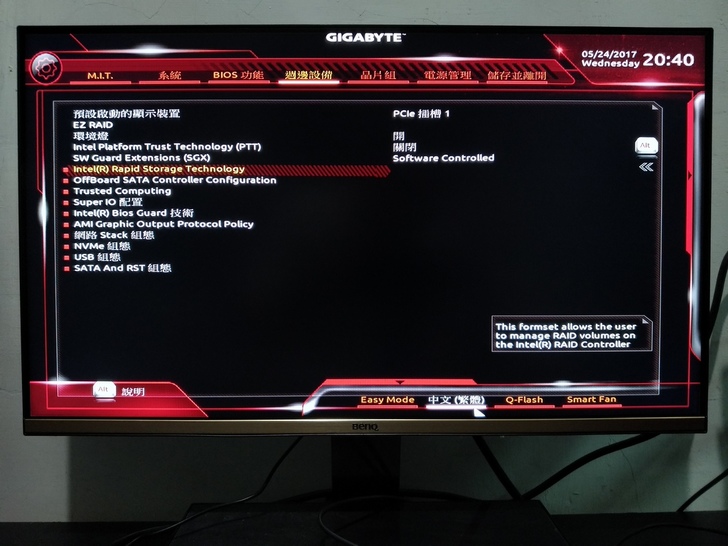

【▼】在BIOS中,與Intel Optane Memory有關的部分在【週邊設備】的頁面,其中快速儲存技術(Intel Rapid Storage Technology,RST)Driver必需升級至15.5才可支援Intel® Optane™技術,可以看見Intel Optane已融入在1TB的硬碟內,其容量為931.5GB。

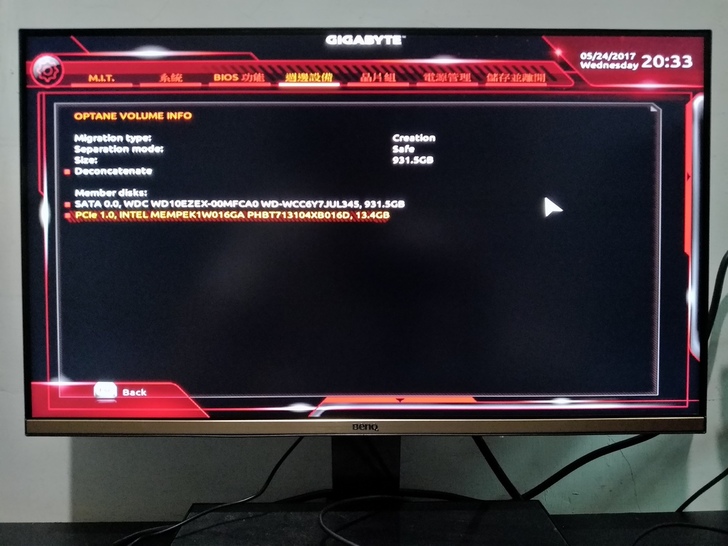

【▼】點擊可進入Optane Volume資訊,這邊就能看出傳統硬碟走的是SATA介面,而Intel Optane Memory則是走PCIe。

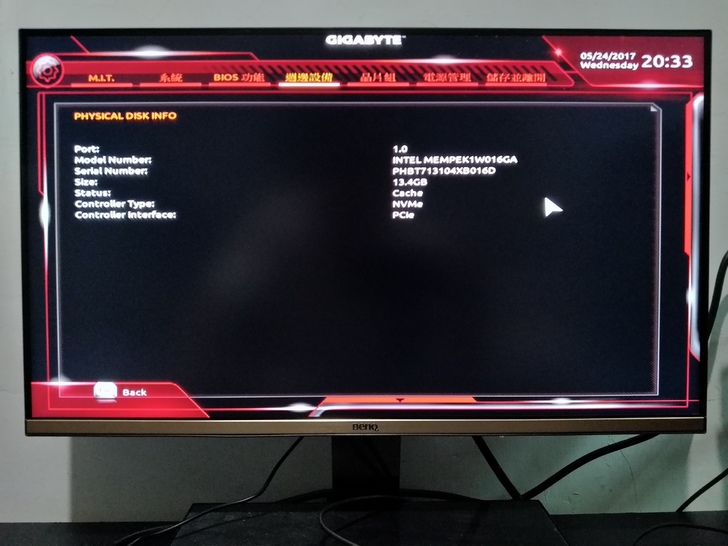

【▼】再繼續點入Intel Optane Memory,可以看見Intel Optane Memory的實體資訊,包含序號、容量大小、控制模式等

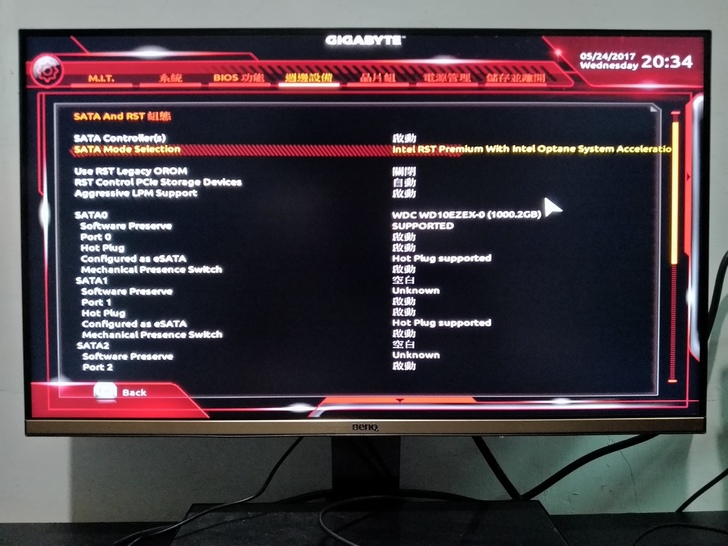

【▼】最後再回到【週邊設備】頁面的【SATA And RST組態】,可以看見Intel Optane Memory已經融入到SATA系統碟中。

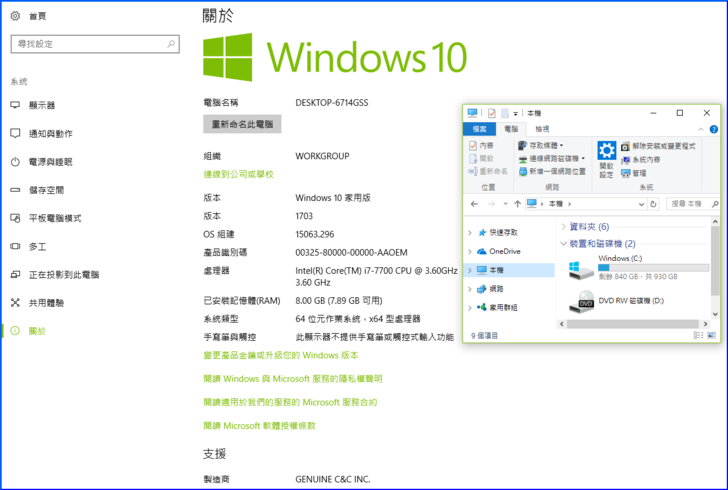

【▼】首先可以看見捷元這台Avbody G15A搭載的Windows10是64位元家用版本,版別為1703,從檔案總管中也只能看見一個磁碟分割區。

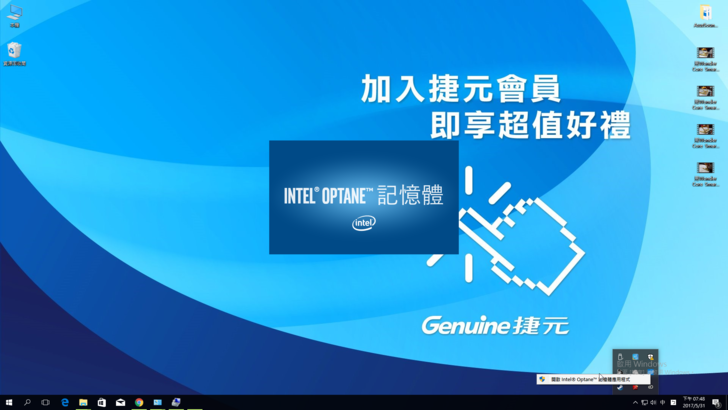

【▼】在Windows10系統中,捷元已經幫大家裝好Intel Optane Memory應用程式,開機後就會自動載入在系統常駐列,首先我們先來看看相關的設定。

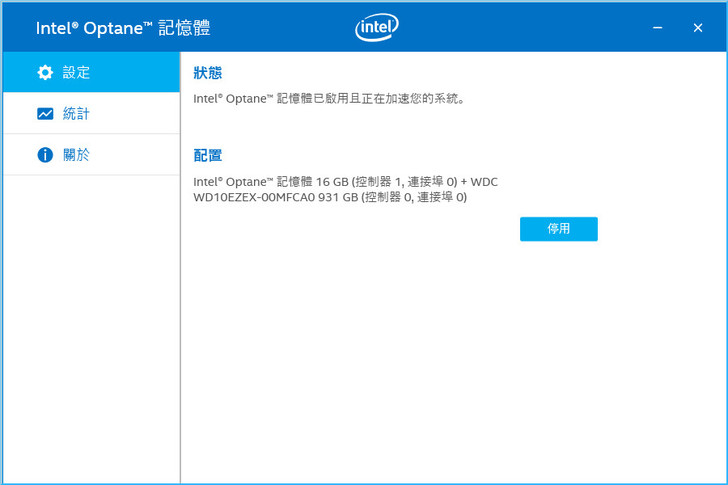

【▼】由於一開始已經在啟動的狀態,所以可以看見WD 1TB的系統碟與16GB Intel Optane Memory的配置。

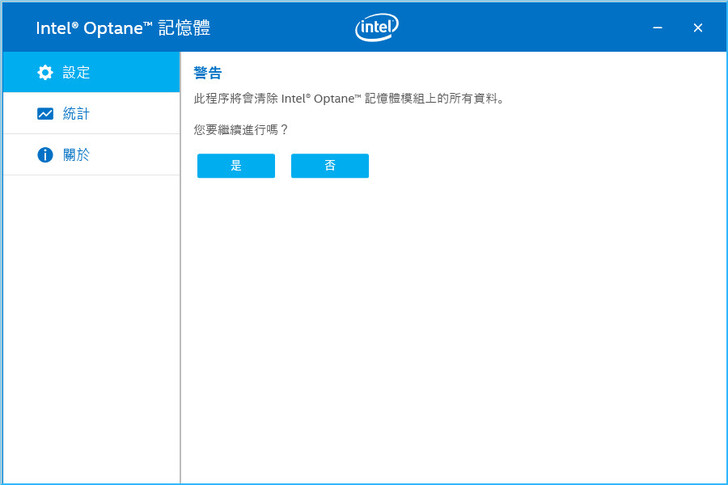

【▼】若是要停用Intel Optane Memory的話,會跳出會清空Intel Optane Memory內資料的資料,不過小編測試主要目的就是來看差異,所以測試過程中會不斷的停用->啟用->停用...等,每作一次都要重新開機一次。


【▼】以影片實錄最公正,捷元電腦開啟 Intel optane效能後,傳統硬碟開機速度只花18秒
https://www.youtube.com/watch?v=291nG4tjqyA


【▼】捷元電腦關閉 Intel optane效能後,傳統硬碟開機速度竟花66秒
https://www.youtube.com/watch?v=sRY7kFw_tDI

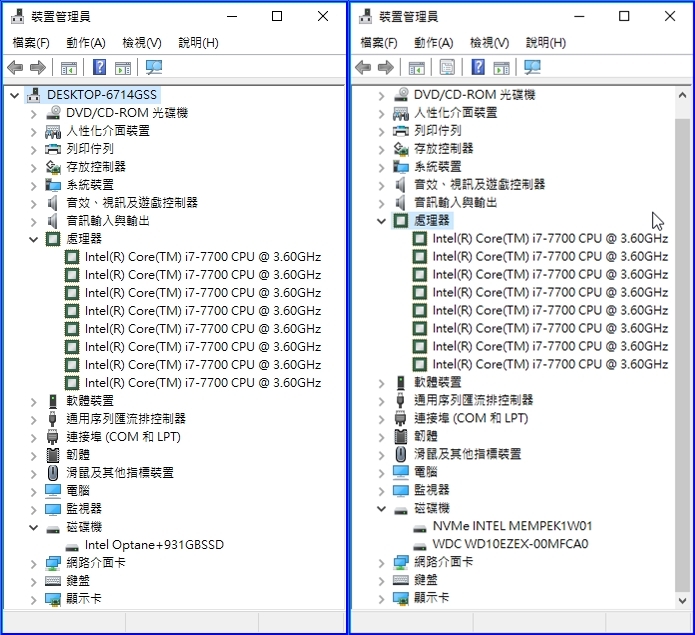

【▼】在系統的裝置管理員中也可以看見Intel Optane Memory開啟與關閉的差異,左邊為開啟的狀態,在磁碟機中顯示Intel Optane + 931GB SSD;右邊關閉情況下則顯示兩個,一個為NVMe Intel MEMPEK1W01,另一個為WD硬碟的型號。

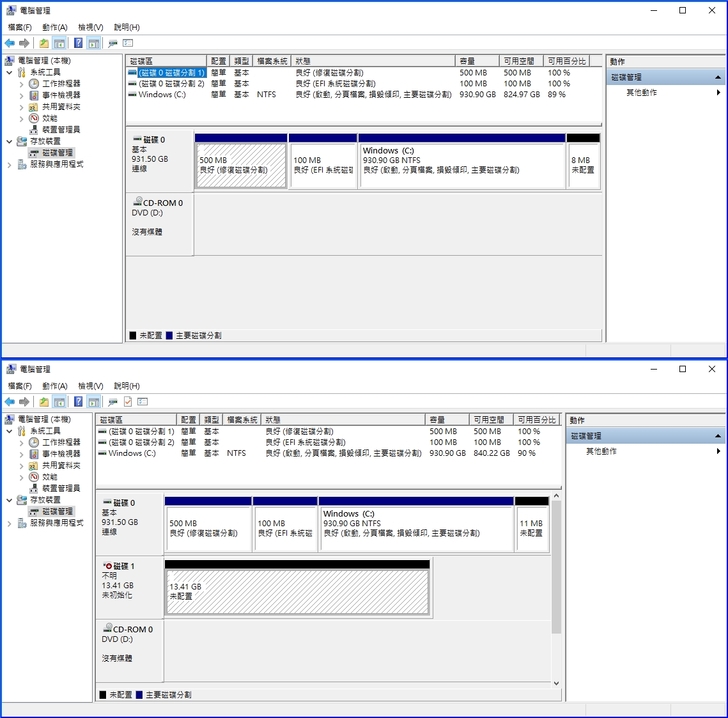

【▼】再到系統的電腦管理更可以看見差異,上圖為Intel Optane Memory開啟時,配置好的Intel Optane Memory是看不見的;當Intel Optane Memory關閉時,就能發現有未配置的磁碟,當然你可以作格式化當資料碟用,但就沒有發揮Intel Optane Memory加速的功能了。

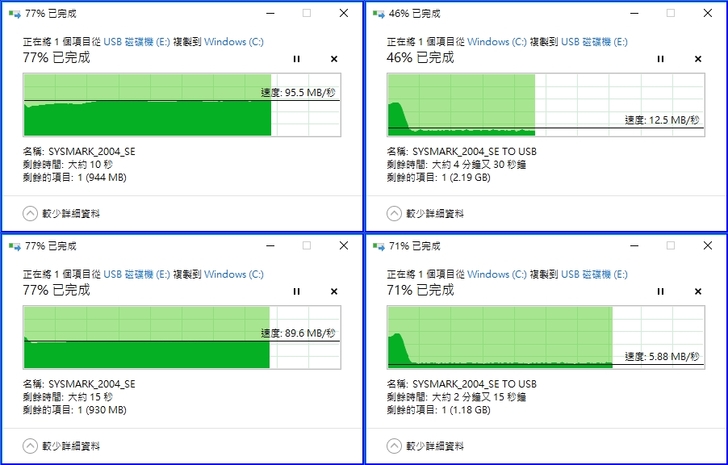

【▼】先來測試一下檔案實際的傳輸狀態,小編以系統碟和外接USB碟進行傳輸,上半部的兩張圖是Intel Optane Memory開啟時,左邊是讀取,速度有95.5MB/s,右邊是寫入,速度有12.5MB/s;下半部的兩張圖是Intel Optane Memory關閉時,左邊讀取有89.6MB/s,右邊為寫入,速度僅5.88MB/s,真懷疑小編的USB是V1.1的。

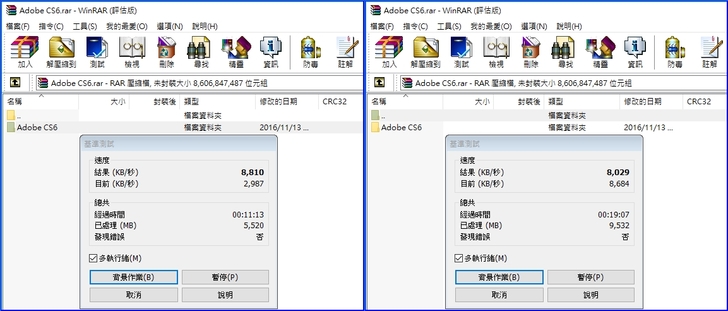

【▼】在WinRAR的基測測試方面,Intel Optane Memory開啟時能有每秒8810KB的速率,而關閉Intel Optane Memory則降到每秒8029KB。

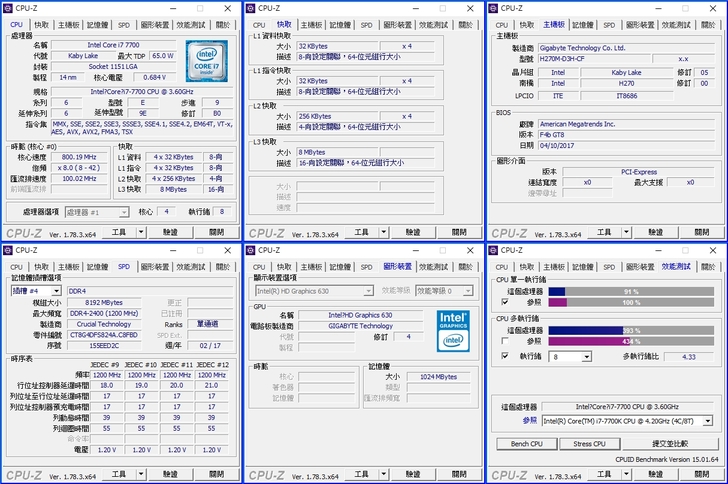

【▼】接下來就是重頭戲了,使用專業的測試軟體進行測試,首先先來看一下測試環境,CPU是Intel第七代處理器的i7 7700,雖然不能超頻,但這顆CPU預設時脈為3.6GHz,效能與7700K差異真的不大,L3快取還有8M呢!搭配的主機板是技嘉H270M-D3H-CF,晶片組是Kaby Lake,南橋晶片是H270,記憶體則是Crucial的8G DDR4-2400,本身亦是終身保固唷~此外由於沒有獨顯,所以使用Intel內建顯卡Graphic 630。

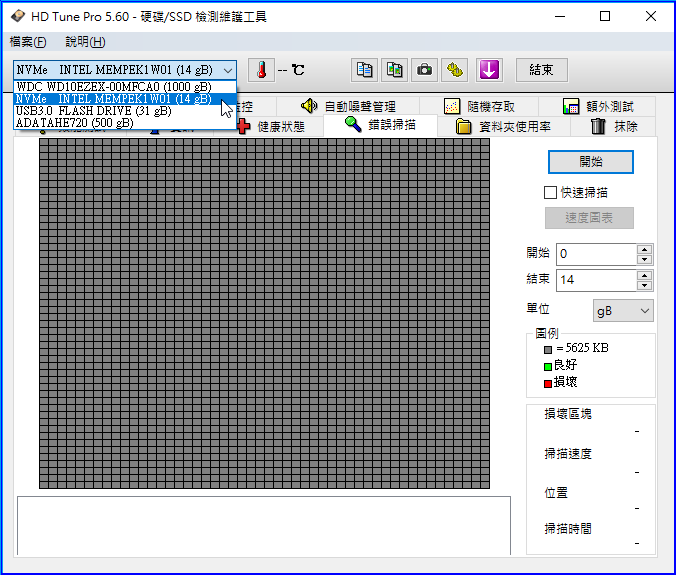

【▼】首先使用HD Tune Pro 5.6對Intel Optane Memory關閉時進行測試,因為開啟時就會融入到傳統硬碟中,就無法單獨測試,所以才會已關閉模式下進行測試,選擇NVMe Intel MEMPEK1W01。

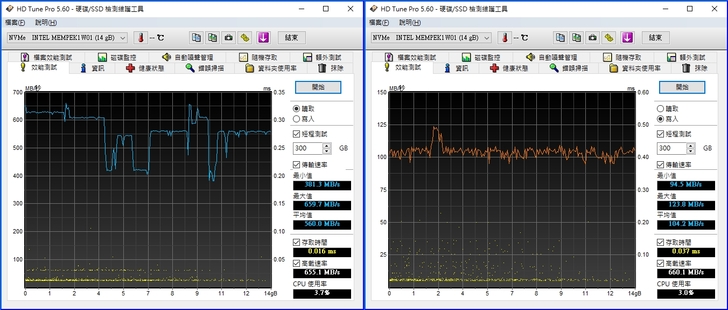

【▼】左圖為NVMe Intel MEMPEK1W01讀取的效能測試,平均有560MB/s,右邊則為寫入的效能測試,平均有104.2MB/s。

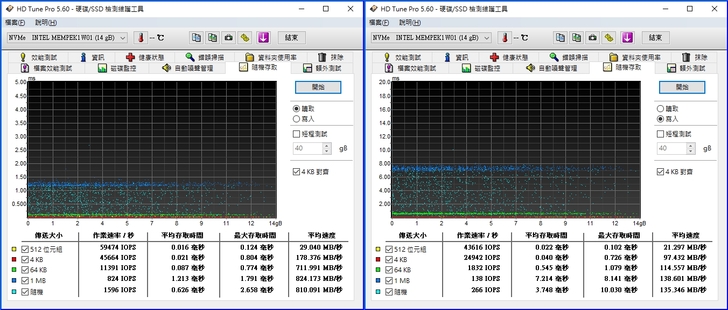

【▼】左圖為NVMe Intel MEMPEK1W01讀取的隨機存取測試,平均存取時間為0.626ms,右邊則為寫入的隨機存取測試,平均存取時間為3.748ms。

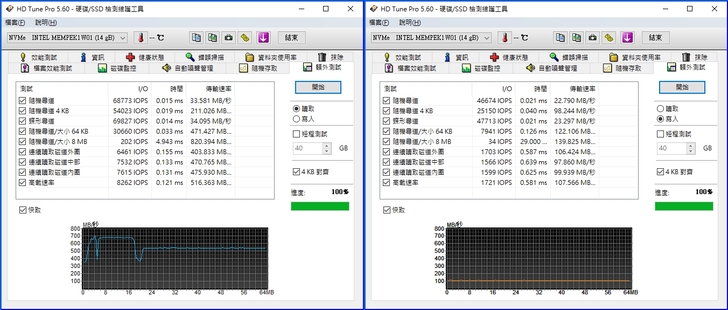

【▼】左圖為NVMe Intel MEMPEK1W01讀取的額外測試,快取表現約在516MB/s,右邊則為寫入的額外測試,快取表現約為107.56MB/s。

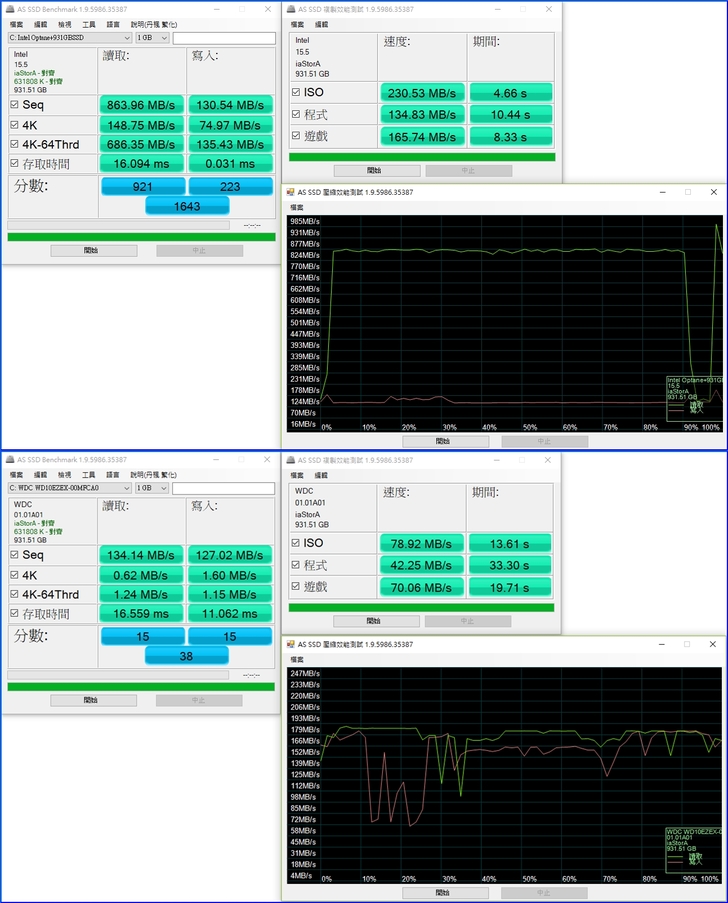

【▼】再來進行測試的軟體是AS SSD,上圖為Intel Optane Memory開啟時,讀寫分數高達1643分,比起下圖Intel Optane Memory關閉時的38分,大大大大大幅領先阿~對於ISO、程式與遊戲的複製效能表現也有高過3倍的提升,而且壓縮效能比起關閉Intel Optane Memory來的更穩。

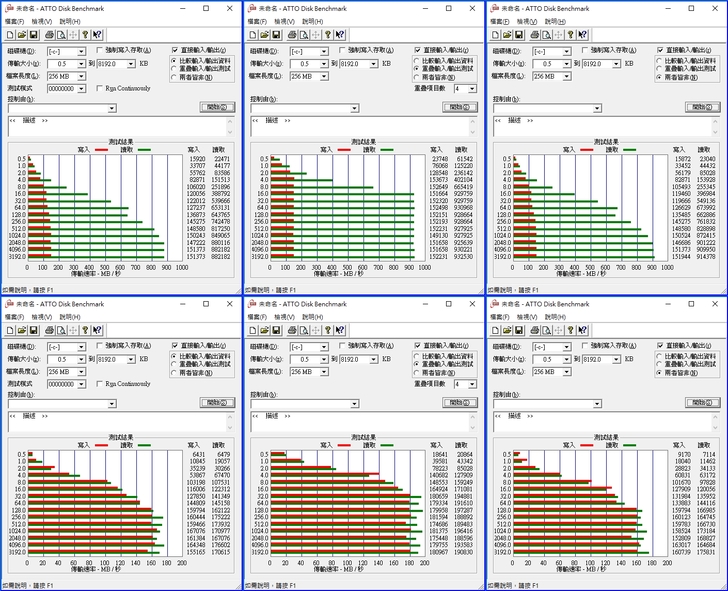

【▼】而許多廠商很愛用的硬碟效能測試工具:ATTO Disk Benchmark,小編也來測試不同讀寫速度與讀寫穩定度,分別以【比較輸入/輸出資料】、【重疊輸入/輸出測試】與【兩者皆非】,上半部是Intel Optane Memory開啟的狀態,讀取約152MB/s,寫入約932MB/s,而關閉Intel Optane Memory時,讀取約155MB/s,寫入約170MB/s,看來起寫入表現真的差異很大啊~

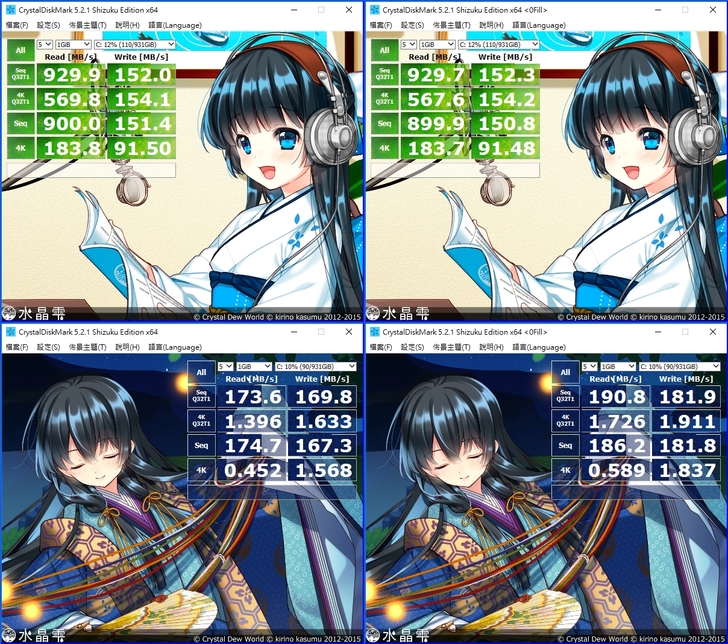

【▼】CrystalDiskMark也是款測試硬碟連續讀取和連續寫入速度的軟體,經過實測數據化的呈現,上半部是Intel Optane Memory開啟時,左為隨機測試,右為0Fill測試,測試項目4KB 與 4K Q32T1 隨機讀寫的表現與關閉時的差異最為明顯。

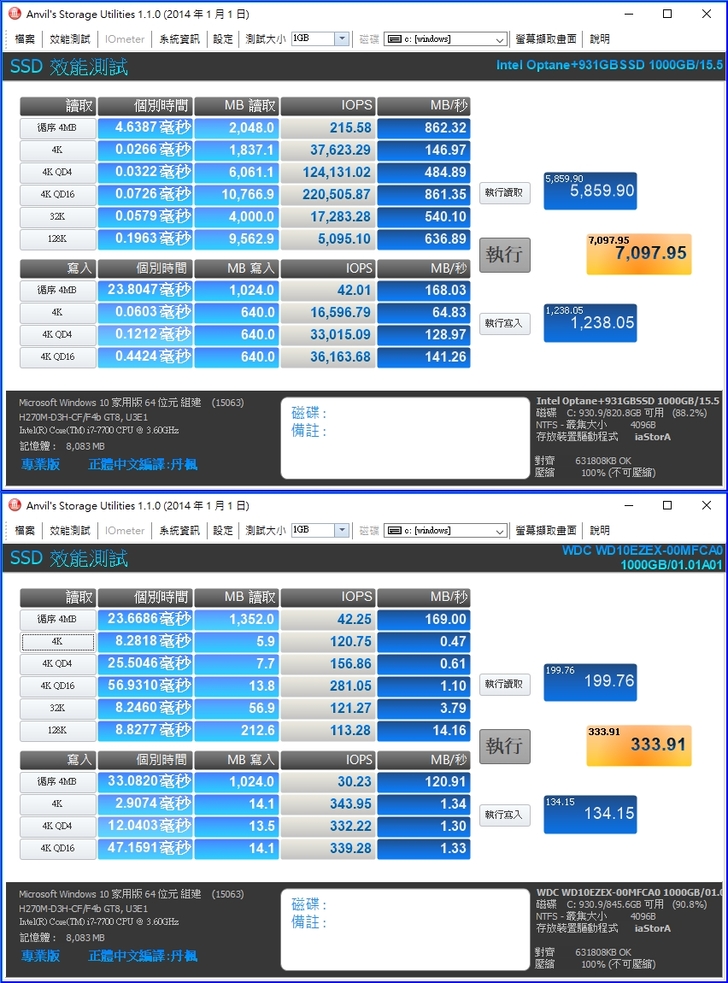

【▼】Anvil's Storage Utilities專門為 SSD 測試而設計的軟體,小編用來測試效能與耐力,上半部開啟Intel Optane Memory,跑分有7097.95分,下方關閉時僅得333.91分,整整提升了有21.3倍。

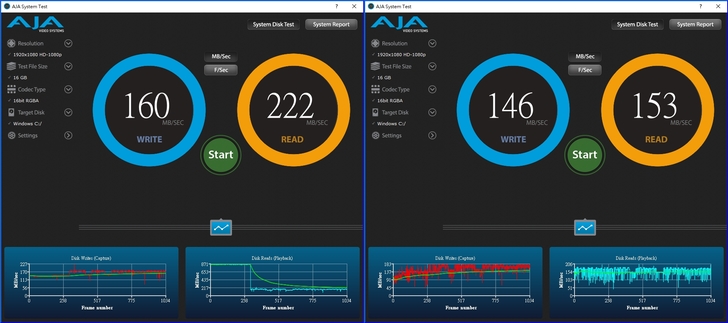

【▼】一樣也是磁碟測速工具:AJA System Test,最近大改版,大家看看新版本的表現吧!測試條件解析度為1920x1080 HD-1080Pp、檔案大小16GB、16bit RGBA Codec Type,左邊是Intel Optane Memory開啟時的(藍)寫(澄)表現,發現讀取在Feame number約300時大幅降速,不知是否是新版本的關係?不過整體來說都較右邊關閉Intel Optane Memory的表現來的好。

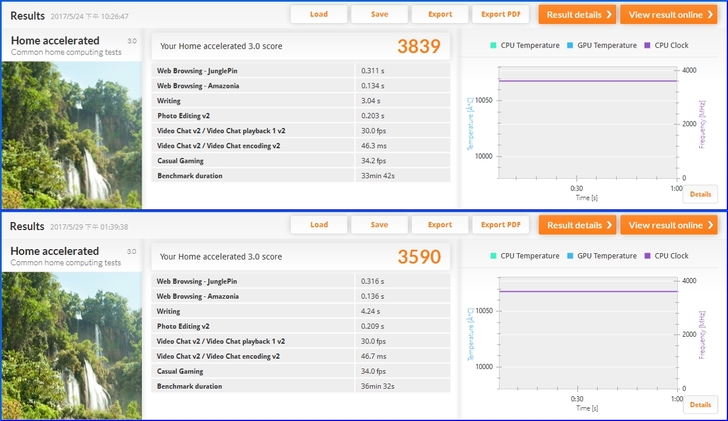

【▼】以上都是針對磁碟的讀寫表現作測試,接下來是是整體系統效能的表現,以PC Mark8進行測試,Home accelerated當開啟Intel Optane Memory有3839分,關閉Intel Optane Memory有3590分。

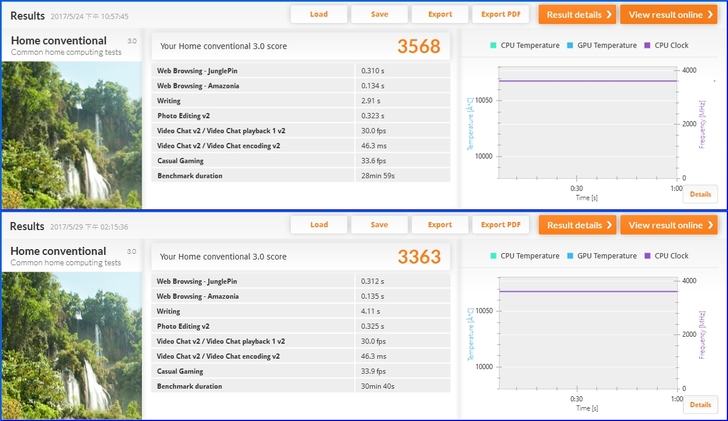

【▼】以PC Mark8進行測試,Home conventional當開啟Intel Optane Memory有3568分,關閉Intel Optane Memory有3363分。

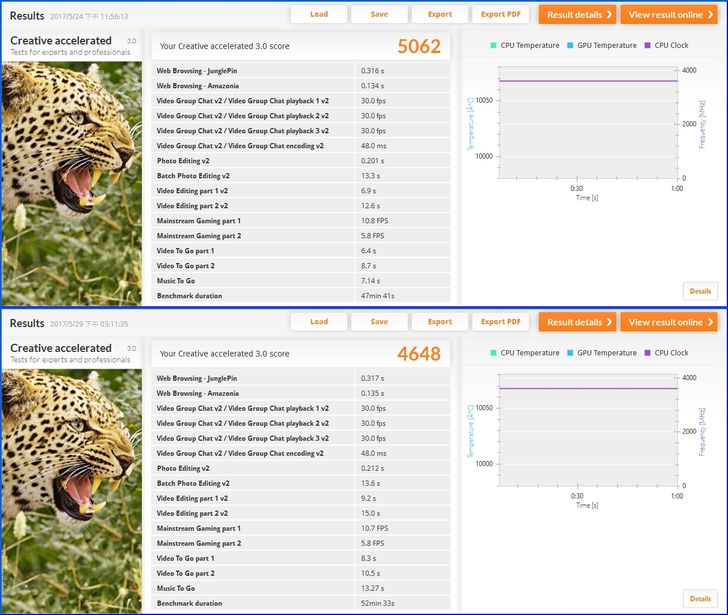

【▼】以PC Mark8進行測試,Creative accelerated當開啟Intel Optane Memory有5062分,關閉Intel Optane Memory有4648分。


【▼】以PC Mark8進行測試,Creative conventional當開啟Intel Optane Memory有3760分,關閉Intel Optane Memory有3561分。


【▼】以PC Mark8進行測試,Work accelerated當開啟Intel Optane Memory有5054分,關閉Intel Optane Memory有4685分。

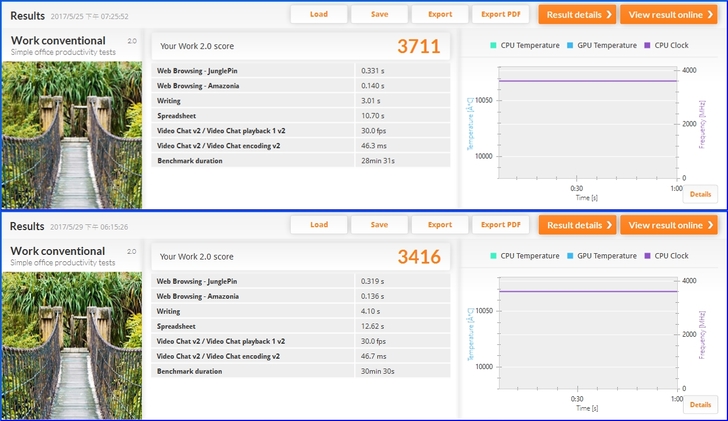

【▼】以PC Mark8進行測試,Work conventional當開啟Intel Optane Memory有3711分,關閉Intel Optane Memory有3416分。

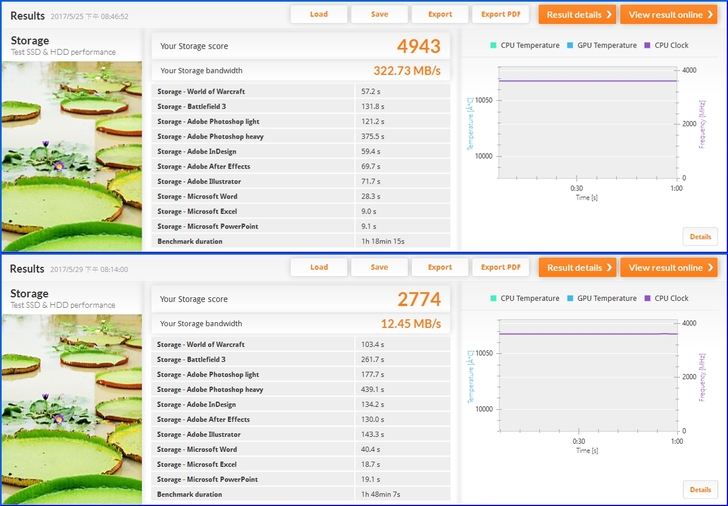

【▼】而前面幾個項目都可以看見開啟Intel Optane Memor小勝關閉時,接下來是PC Mark8中的Storage Test,當開啟Intel Optane Memor時有4943分,每秒322.73MB,而關閉Intel Optane Memor時,總分為2774分,每秒才12.45MB,真的有差看的出來。


經過那麼多的測試軟體驗證,開啟Intel Optane Memor真的比沒有開啟時來的有幫助,小編也錄製了幾段測試影片,讓大家親眼目睹實測的差距。


【▼】開啟 Intel optane memory執行Photoshop只花10秒
https://www.youtube.com/watch?v=bgmexo0m4fg


【▼】開閉 Intel optane memory執行Photoshop要花1分鐘
https://www.youtube.com/watch?v=vNePO87KOuI


【▼】開啟 Intel optane memory執行遊戲與影片只花44秒
https://www.youtube.com/watch?v=l0Nhi_EN6d8


【▼】關閉 Intel optane memory執行遊戲與影片要花1分02秒
https://www.youtube.com/watch?v=pBbNHM4vaYo


【▼】開啟 Intel optane memory執行Adobe軟體只花23秒
https://www.youtube.com/watch?v=l5t0qmqXQ0o


【▼】關閉 Intel optane memory執行Adobe軟體共花近2分鐘
https://www.youtube.com/watch?v=mOgXwYD3Jr4


不論測試軟體的驗證還是實機操作上的體驗,在在證明了 Intel optane memory+傳統硬碟優於單獨傳統硬碟,1+1>2的法則始終沒有被打破!接下來小編以3D Mark進行測試,用3D Mark測試Intel optane memory其實看不出什麼差異,原因是3D Mark是著重於GPU的測試,小編也簡單測試結緣這台的效能吧!

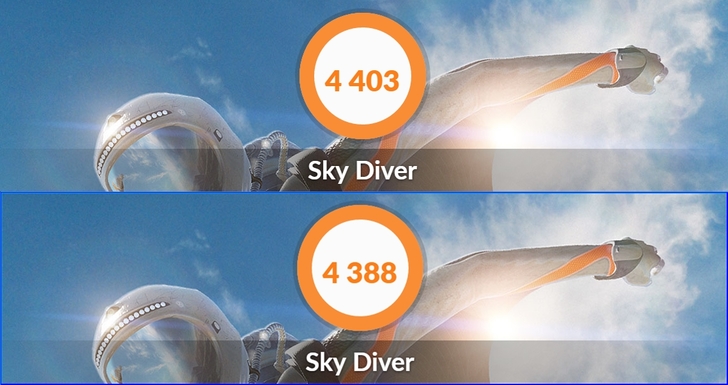

【▼】3D Mark Sky Driver測試,開啟Intel optane memory為4403分,關閉Intel optane memory為4388。

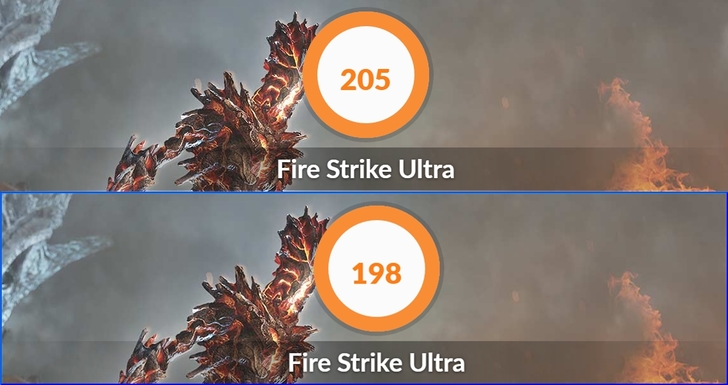

【▼】3D Mark Fire Strike Ultra測試,開啟Intel optane memory為205分,關閉Intel optane memory為198分。

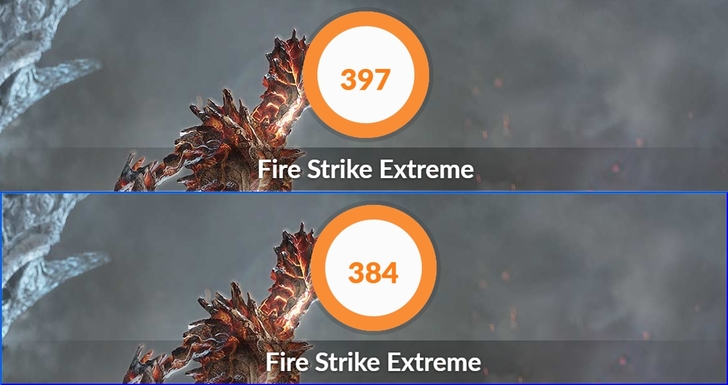

【▼】3D Mark Fire Strike Extreme測試,開啟Intel optane memory為397分,關閉Intel optane memory為384分。

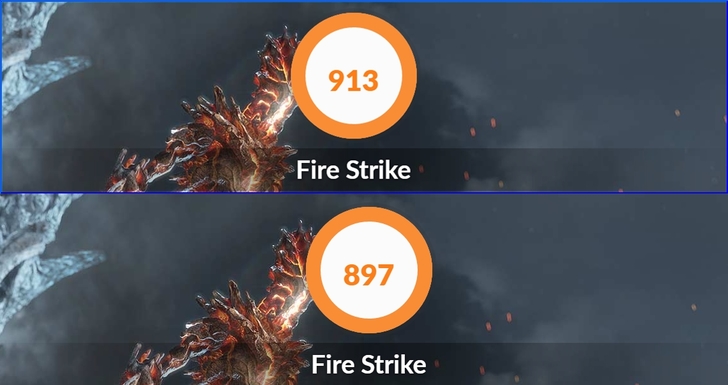

【▼】3D Mark Fire Strike測試,開啟Intel optane memory為913分,關閉Intel optane memory為897分。

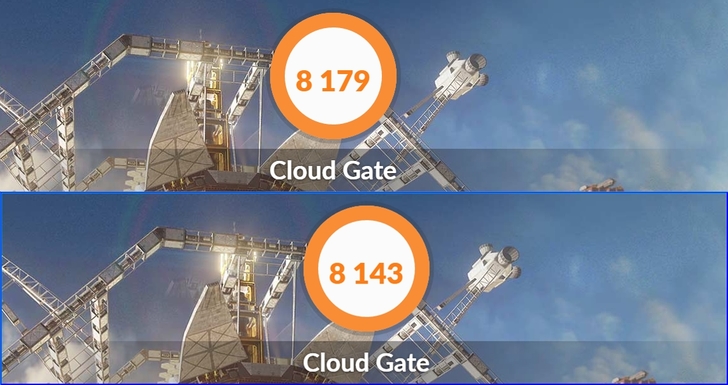

【▼】3D Mark Cloud Gate測試,開啟Intel optane memory為8179分,關閉Intel optane memory為8143分。

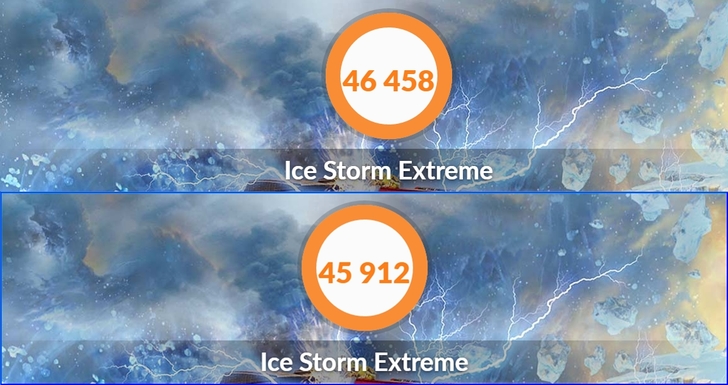

【▼】3D Mark Ice Storm Extreme測試,開啟Intel optane memory為46458分,關閉Intel optane memory為45912分。

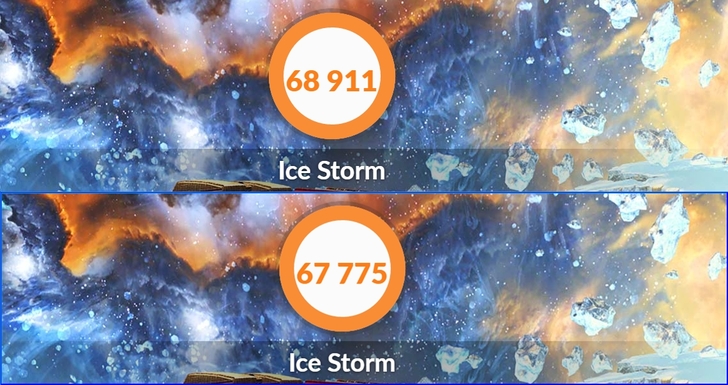

【▼】3D Mark Ice Storm測試,開啟Intel optane memory為68911分,關閉Intel optane memory為67775分。

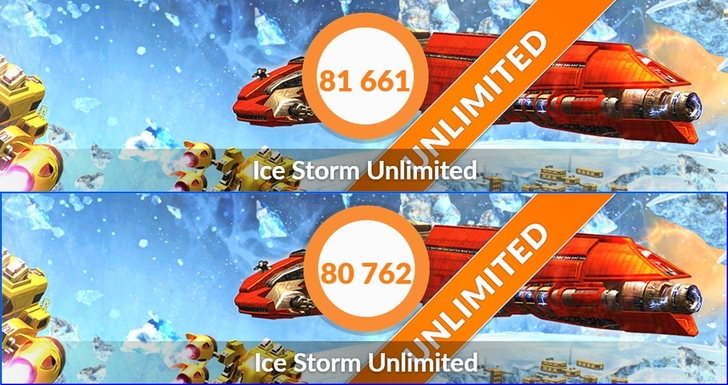

【▼】3D Mark Ice Storm Unlimited測試,開啟Intel optane memory為81661分,關閉Intel optane memory為80762分。

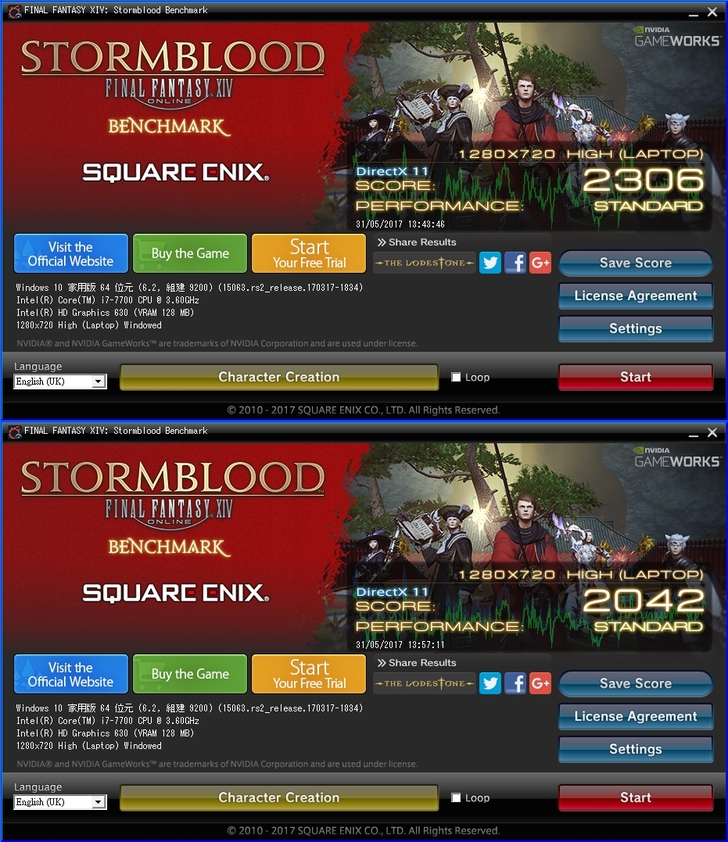

【▼】以遊戲太空戰士XIV Benchmark進行測試,開啟Intel optane memory為2306分,關閉Intel optane memory為2042分。


【▼】實錄關閉 Intel optane memory執行ffxiv stormblood bench跑分
https://www.youtube.com/watch?v=I8_bGWAD1yQ




  在Intel展出Intel optane memory之前,其實就有相關類似的產品問世,那就是【SSHD固態混合硬碟】,別詫異,當時也是為了找出以下兩個平衡點而發出來出來產品。
一、傳統硬碟容量大、價格低,但效能不彰,漸漸不符合消費者的期待。
二、SSD固態硬碟容量小、價格高,效能極快,一直挖空消費者的口袋。
但為什麼這麼好,卻在市場上有不佳的評價,原因就在於儲存原理的不同,以往SSHD是用少量價位適中的快速 NAND快閃記憶體來組成,有存取次數的限制,容量也較小;而Intel採用與美光合作的3D Xpoint技術,其實就是將原本平面化的NAND閃存結構變成了立體交叉結構,再者,3D Xpoint技術還能堆疊儲存單元,增加資料的吞吐量。所以雙方目的是一樣,但過程就大庭相異囉!

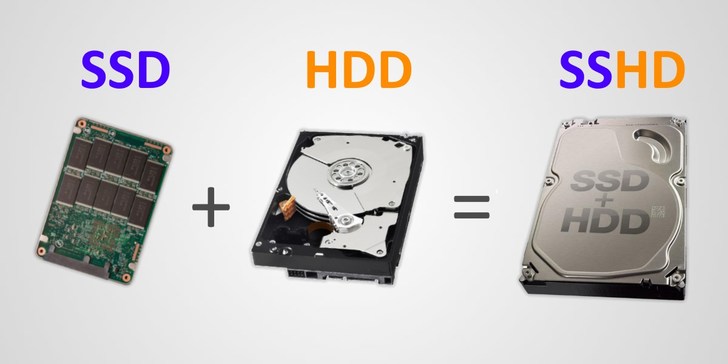

【▼】SSHD的初衷就是後來Intel開發出Intel Optane Memory的關鍵


  經小編實際測試後,Intel Optane Memory搭配傳統HDD的確有媲美SSD的速度,加上本身傳統HDD就夠大,所以達到一魚兩吃的效果。其中在開機與讀取效能方面特別顯著,而寫入雖然也有加速,但幅度就沒有讀取那麼明顯。不過也發現只要沒有停用 Intel Optane Memory,其實是有記憶的效果,也就是所謂冷資料與熱資料的差別,常常執行的應用程式開起來就是特別快,而較少執行的程式相較來說載入就較久,所以買32GB的Intel Optane Memory將能記錄更多的資訊。不過目前使用 Intel Optane Memory還有些先天上的限制:
(1) 須為「Kaby Lake」平台才行:即第七代 Intel Core處理器 (Core i7/i5/i3-7xxx CPU),搭配 Intel 200系列主機板。
(2) 只能針對「系統碟」加速,若分割有資料碟,是無法加速的。
(3) 並非所有主機板的 M.2 插槽都能安裝:也就是主機板上面的 M.2 插槽要有拉到 PCIe Gen.3 x2 的線路才行。
(4) 目前只支援64位元的 Windows 10,目前尚未支援Linux 或 Mac 的系統。

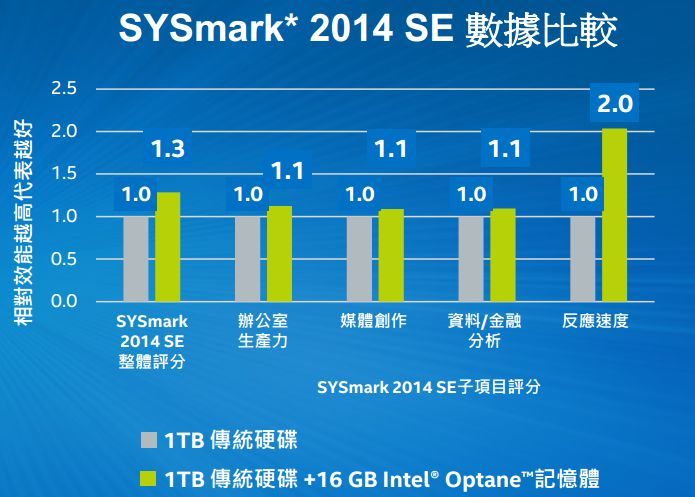

【▼】在官網SYSMark 2014 SE測試的表現上,Intel optane memory+傳統硬碟的各項測試數據與小編測試相差不大,一樣是反應時間最有感。


  捷元電腦從以往代理商的腳色,慢慢擴展到有自己的品牌電腦,今日體驗旗下的Avbody G15A,雖沒有到旗艦宙斯機那麼強勁,但也有中高階的水準了,至少玩遊戲、看4K影片與執行繪圖軟體都很流暢,讓人見識到品牌電腦也能做得如此好口碑,加上全省到處都有的服務據點,讓買了不怕變孤兒!


【▼】狂刀表示:若嫌組裝電腦麻煩怕被別人凹,捷元電腦是你可以找尋的目標


  最後小編也錄製了三段格鬥遊戲作為今日 Test Ending,雖然沒有外接獨顯,用內顯來來玩,但呈現的流暢度真的沒話說。未來期待 Intel 早日推出採用 3D XPoint 顆粒的 SSD,而非類似 Cache的 SSD。


【▼】開啟 Intel optane memory玩KOF XIII
https://www.youtube.com/watch?v=aGJYhndAf8g


【▼】開啟 Intel optane memory玩快打旋風4
https://www.youtube.com/watch?v=tcJHXxxVXqE


【▼】開啟 Intel optane memory玩卡空大亂鬥威漫英雄
https://www.youtube.com/watch?v=j8u2ZvLNPYI
