測試項目:
一、Ryzen 5 2600 預設、超頻比較、Ryzen Master工具說明
二、AMD RX 580預設、超頻比較、魔物獵人-世界、Far Cry 5 遊戲測試、AMD Adrenalin驅動超頻說明
三、MSI B450 Tomahawk 規格、外觀、BIOS細部功能說明
四、同場加映:提昇筆電顯示效能,RX580與EXP GDC的結合
五、AMD Ryzen平台的評價

測試平台:
CPU: Ryzen 5 2600
水冷: Corsair H50 使用Y-500導熱膏
主機板: MSI B450 Tomahawk
記憶體: Avexir 宇帷 DDR4 3000 8GB @ 2800 16-16-16-36-46-1T
顯示卡: MSI RX580 armor 8GB OC
SSD: OCZ Vertex 4 128GB
PSU: Ducky DK-565 500W
作業系統: Windows 10
測試軟體:
1.CPU-Z
2.7-Zip
3.SuperPi
4.Cinebench
5.UBCD的Memtest+、Systester

一、Ryzen 5 2600 預設、超頻比較、Ryzen Master工具說明
[預設]
預設值設定:Ryzen 5 2600(在此簡稱R5 2600)預設最高時脈3.4GHz,自動超頻可達3.9GHz。BIOS皆設定為Auto,記憶體時序套用BIOS提供的profile1並且拉緊時序後執行Memtest+測試穩定度。最終時序以2800MHz 16-16-16-36-46-1T穩定過測。這裡要稱讚微星BIOS設計,透過『Memory Try It!』這個功能,就能輕易調校記憶體,更節省時間。即使在EZ-mode,簡單的點擊A-XMP的其中一個profile也能順利超頻運行。
↓CPU-Z benchmark:單CPU分數434.5,多CPU分數3415.4

↓7-Zip benchmark

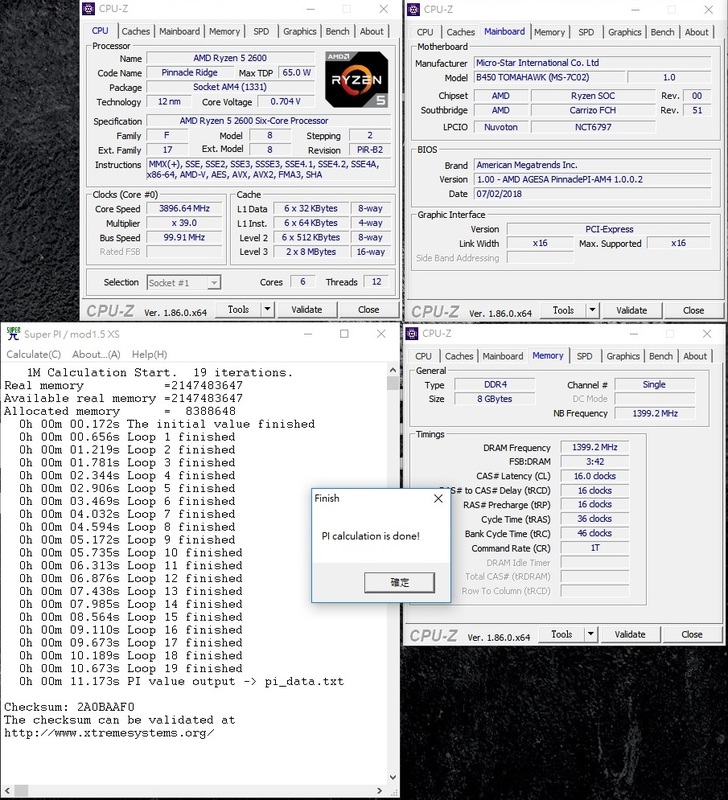

↓SuperPi 1M benchmark: 11.173s

↓SuperPi 8M benchmark: 2m06.410s

↓Cinebench: OpenGL 108.89fps,多CPU 1243cb,單CPU 158cb 可以從Afterburner監控溫度發現,多CPU的測試項目溫度最高達73度,該項目相對其他測試軟體更加嚴苛。


[超頻]
最後穩定過測時脈4050MHz Vcore 1.35V
↓CPU-Z benchmark:單CPU分數462.5,多CPU分數3777.8

↓7-Zip benchmark

↓SuperPi 1M benchmark: 10.437s

↓SuperPi 8M benchmark: 1m57.322s

↓Cinebench : OpenGL 111.10fps,多CPU 1372cb,單CPU 169cb,多CPU測試項目溫度逼近80度c。

[Ryzen Master工具說明]
Ryzen Master是一套可透過windows系統下超頻的軟體,設定CPU時脈、電壓、記憶體電壓、時序調整,直接套用做短暫壓力測試,重開機後就會回復到預設值。
↓目前狀態

↓點擊creator mode再點擊control Mode選擇manual,上方的Core Speed與Voltage Control即可調整。


注意:星號是CPU中最快的核心,Core5是CCX2最快的,預設這兩個會優先超至3.9G,每顆CPU各有不同。

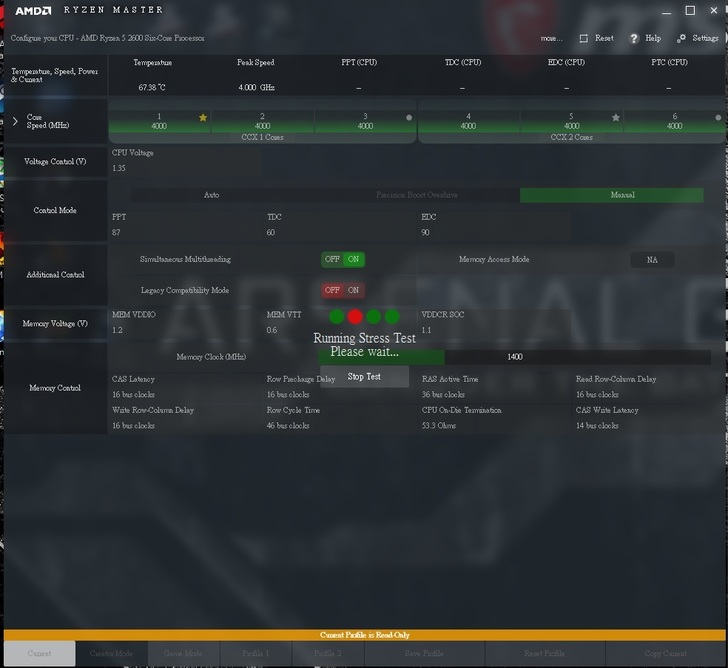

↓apply&test會執行短暫壓力測試,這裡直接套用4G Vcore設置1.35V 。

↓4G_燒機測試完畢

↓確認後可以存檔,透過雙擊creator mode可以修改檔名。

↓至於presicion boost這個部份,AMD目前還在開發階段,目前B450/X470在BIOS中可以做超頻調整,只有CPU型號後綴有X的才支援。

二、AMD RX 580預設、超頻比較、AMD Adrenalin驅動超頻說明
注意:該顯卡開機時若風扇沒有運轉是正常的,GPU溫度達60度c風扇才會開始運作。實際觀察約55度c就會觸發啟動風扇,所以這不是風扇故障。如果想要在低負載時也能夠維持風扇運行,可以透過afterburner設定即可。
測試軟體:
1.3Dmark
2.Unigine Heaven
3.魔物獵人-世界
4.Far Cry 5
[CPU預設]

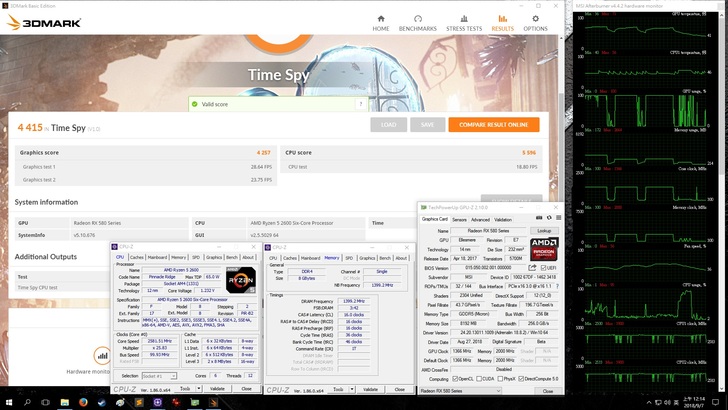

↓Time Spy數據

↓Fire Strike數據

↓Heaven數據

↓Far Cry 5 FPS數據

[CPU超頻]
↓Time Spy數據

↓Fire Strike數據

↓Heaven數據

↓Far Cry 5 FPS數據

[比較]
待機溫度可以看到兩者的數據,CPU超頻對於FPS沒有大幅度的提昇效益。
接下來針對GPU、顯卡記憶體(這裡簡稱顯存)做超頻測試。

[GPU超頻 CPU預設值]
直接透過Afterburner調整顯存時脈為2250MHz,GPU時脈調整到1450MHz,heaven benchmark的風扇轉速約45%,最高溫度75度。GPU時脈再往上拉,風扇轉速立即超過50%,噪音已經很大了。與這款相似的RX580 Gaming X版本,國外評測數據可以達1500MHz(不過有提高Core Voltage與Power Limit,參考超連結),有興趣的朋友可以嘗試調校。heaven分數有5%的增加,平均FPS也稍微提昇3FPS。另外在3Dmark的圖形測試,觀察到GPU時脈部份沒有完全運行1400MHz,數據與未超頻前相差不大,數據呈現上沒有差異度。

[魔物獵人-世界、Far Cry 5 遊戲測試] 魔物獵人-世界影片測試,畫面設定為預設最高,可以發現1080P下顯存使用率不超過3GB,系統記憶體不超過4GB,限定FPS在60,平均約在55~59跳動。CPU採用預設值不超頻也能夠穩定暢遊魔物獵人的世界!

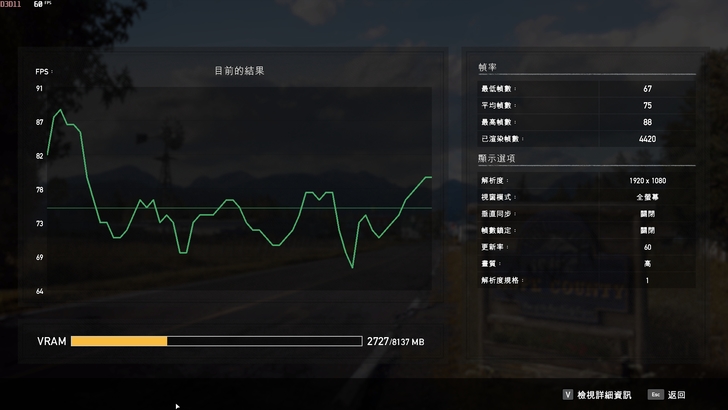

FarCry5 FPS測試,平均FPS在75左右。

[AMD Adrenalin驅動超頻說明]

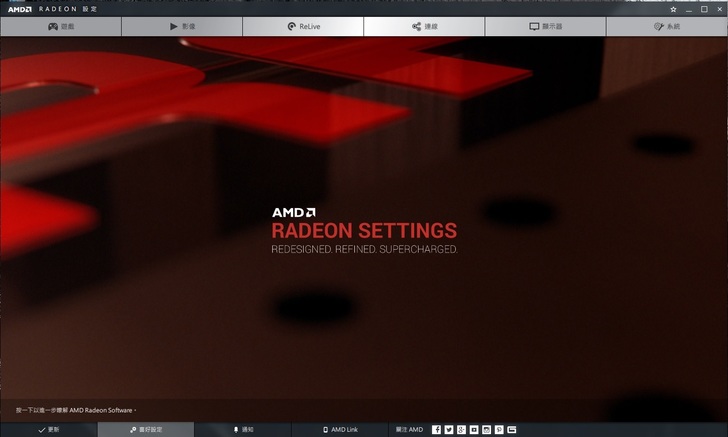

↓驅動界面

↓全域設定:點擊『遊戲』再點擊『全域設定』,點擊全域WattMan。

↓WattMan:從上到下共有四項分別是
1.監控顯卡數據
2.GPU
可以針對每個狀態個別調整時脈,或是針對整體提高幾個百分點。
電壓也能調整,建議只調整狀態七,整體提昇容易造成系統當機。
3.顯卡記憶體
可調性略少
4.風扇
分別有『轉速』、『噪音下限』、『電源限制』可調整,感覺不太直觀!


三、MSI B450 Tomahawk 規格、外觀、BIOS細部功能說明
拿起這張板子第一印象是:好重,後來發現CPU供電部份的金屬散熱片有特別講究,相信這部份的溫度應該會壓制得不錯。

[外觀]
↓B450 Tomahawk外箱正面

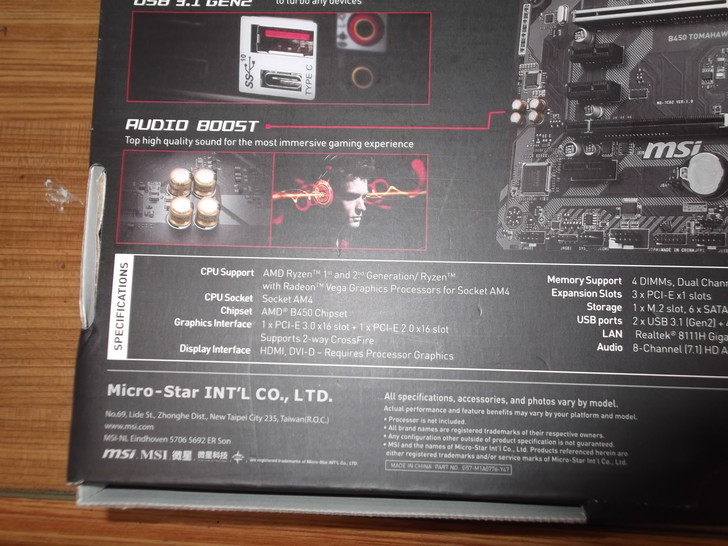

↓B450 Tomahawk外箱背面

↓延伸散熱片設計、BIOS Flashback只需接隨身碟與PSU就能更新BIOS、USB3.1高速傳輸界面

↓在遊戲中提供高品質的音效體驗,特別採用專屬音效電容

↓EZ Debug LED、高速的m.2界面、Mystic Light可以透過該程式控制想要的RGB效果

↓I/O面板呈現

↓主機板文件,左至右分別為電競產品DM、註冊網址、快速安裝指南、多國語言使用手冊

↓主機板配件,左至右分別為龍魂盾牌貼紙、後背板、SATA傳輸線兩條、m.2螺絲一顆、主機板驅動程式與微星專屬程式。

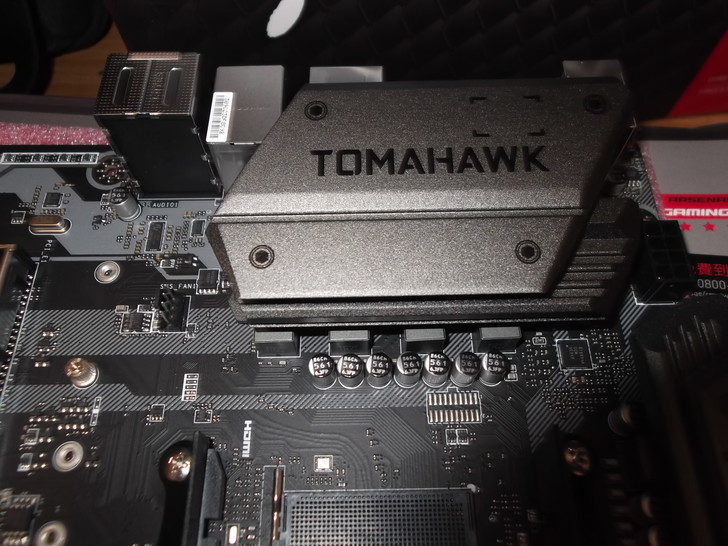

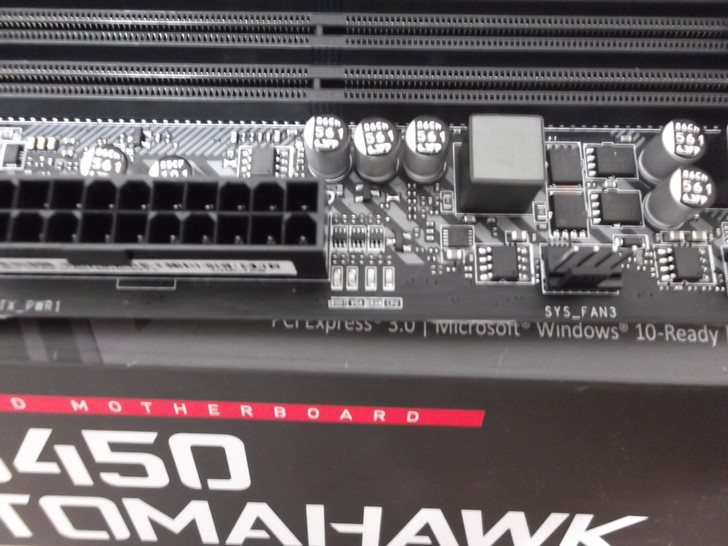

↓供電散熱片,整體主機板最吸睛的就是這裡,供電溫度明顯低很多

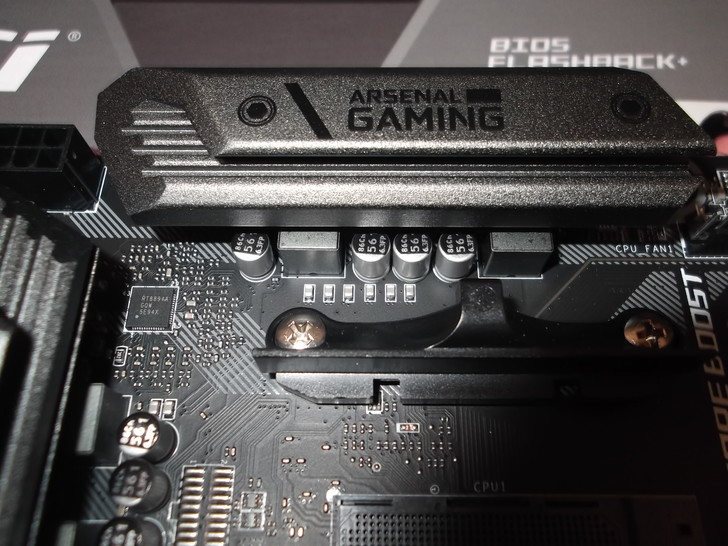

↓上方這裡也有!

↓EZ Debug LED,在裸測時很方便識別系統卡在哪個位置,左至右分別為Boot、VGA、RAM、CPU。

↓晶片組散熱片

↓PCIE插槽強化、m.2插槽位置。我很欣賞微星將m.2插槽設計到顯卡『上方』,一方面提供更多空間散熱,m.2高速SSD產生的高熱也不會與顯卡互相影響;另方面也方便日後升級拆裝。

↓SuperIO晶片

↓I/O整體

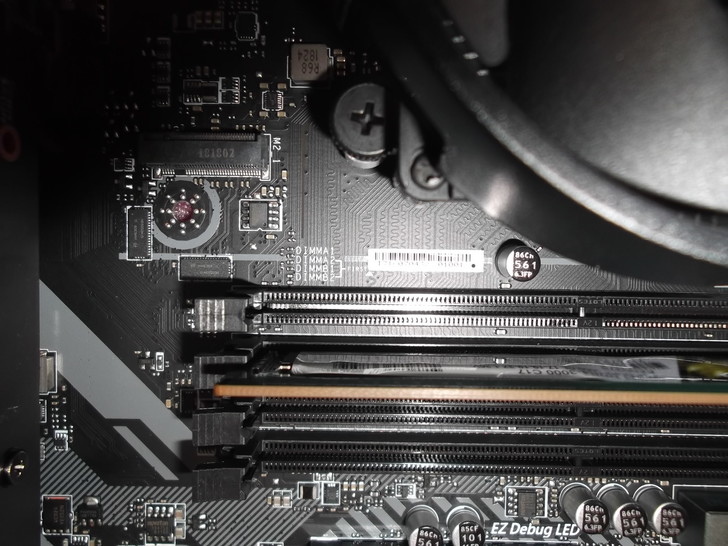

↓建議先插在DIMMA2與DIMMB2這兩個插槽



[BIOS細部功能說明]
↓EZ Mode上方的Boot Priority可以透過滑鼠拖曳,設定優先順序。優先權大小由左至右遞減。

↓Advanced Mode,透過F7可以切換模式。

↓Settings可以調整時間、開機順序、其他細節。

↓OC部份主要是調整CPU倍頻、記憶體時脈與時序、電壓設定

↓儲存/載入 OC Profiles:可儲存六個profile到BIOS裏,也能從USB隨身碟中儲存/載入。

↓Hardware Monitor:提供監控溫度、電壓、風扇轉速,主要調整風扇全速或是依照特性曲線運行。

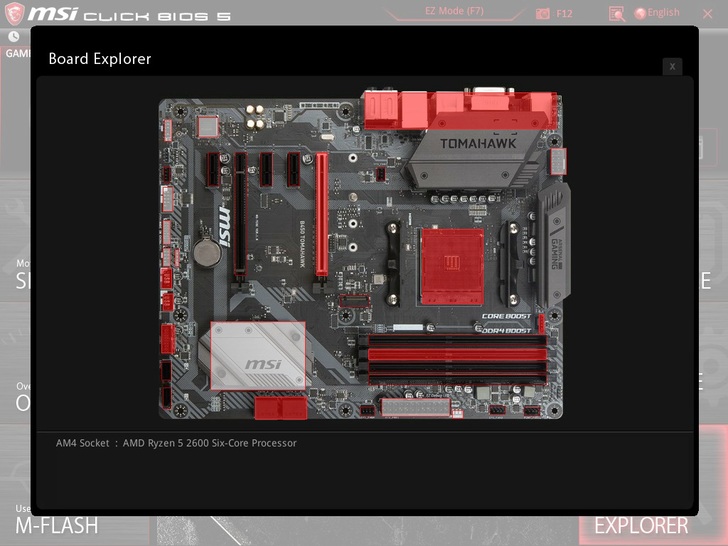

↓Board Explorer:可以偵測目前板子上的裝置名稱。

四、同場加映:提昇筆電顯示效能,RX580與EXP GDC的結合
目的:測試3Dmark、heaven觀察FPS與效能數據是否有衰減。

之前使用MSI R9 380 Armor OC 2GB並且安裝最新的驅動完全沒問題,網路上曾經有RX480的成功經驗,這張與RX480是同款GPU,理論上成功機率很高。
這裡要先說明一點,若筆電上已經有獨立顯示卡,必須要在裝置管理員上將它停用(disable);若筆電本身只有intel的內顯,則這個步驟可以省略。EGPU通常為了提供較佳的效能輸出,建議從外接顯卡上使用外接螢幕,可以避免過多的效能損失。

測試平台:
1.筆電: Dell Latitude E6440
CPU: Intel i5-4310M
RAM: DDR3 16GB
螢幕面板: 14吋 IPS面板
SSD: Kingmax SME32 120GB
Dual OS: Linux Mint 17.3 MATE x64 / Windows 7 X64​

2.EXP GDC Beast V8.3 miniPCIE版
3.顯示卡:MSI RX580 Armor 8GB OC
4.PSU: 冰山金蝶 500W
5.Benq VW2220H
測試軟體:
3Dmark Fire Strike

↓PSU與R9 380合照

↓PSU與RX580合照

↓E6440與外接螢幕合照


↓這是小弟的MSI R9 380 OC 2GB,可以看到AMD Adrenalin 18.61可以完全支援。
筆電上的mini PCIE插槽只提供PCIE X 1 ver1.1 ,@前面是說明顯卡目前支援的頻寬為PCIex16 ver3.0。筆電BIOS使用A14版,沒有更新到最新版本。

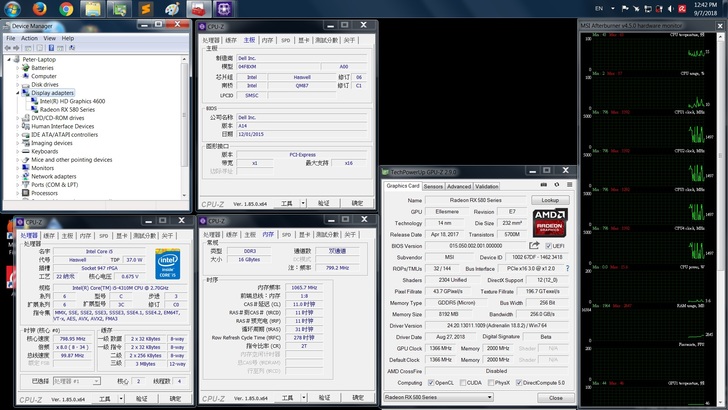

↓換上RX580外接螢幕沒亮,稍微花了一些時間偵測硬體,沒多久外接螢幕就正常顯示。
順便更新最新的驅動。

↓E6440 + RX580 3Dmark Fire Strike的數據

既然要比較效能衰減多少,那麼兩邊硬體設備上至少要挑規格類似的才有鑑別度。所以我在測完3Dmark後,到官網找相關的測試數據。CPU我挑FX-4300,顯卡、顯存時脈皆預設值(該數據可從這個超連結找到)。
↓CPU比較,選擇FX-4300為對照組。

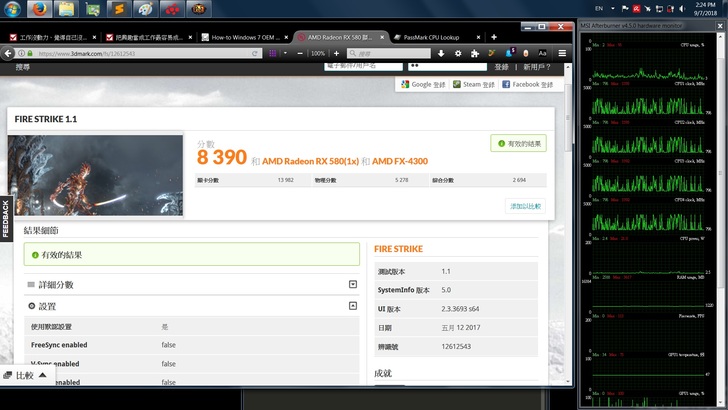

↓FX-4300 + RX580 3Dmark Fire Strike的數據

↓硬體規格

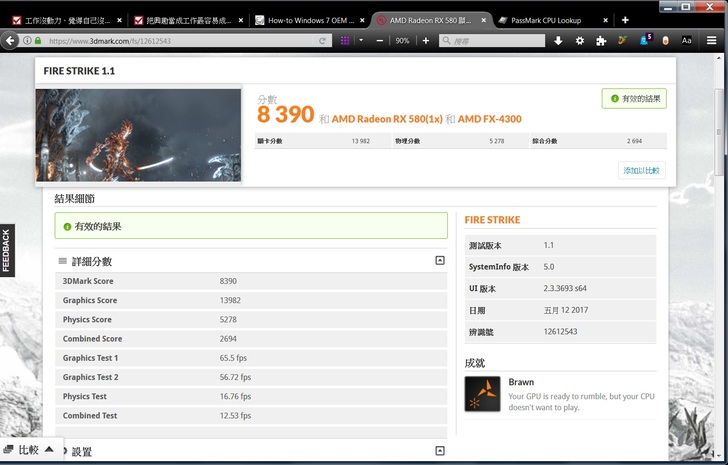

↓FX-4300 Fire Strike的詳細結果

這裡我們關心顯示項目分數差異,物理分數、綜合分數暫時忽略它。結果兩者比較的顯卡分數差異(13982-12830)/12830=8%,大約衰減8%。雙方的FPS只有個位數的差異而已。所以mini PCIE的效能衰減的幅度不高,可以用少少的預算提昇原有筆電顯示效能。

[小結]
目前很多廠商都提供Thunderbold界面的外接顯卡盒之應用,尤其對於蘋果筆電的支援與相容性都很不錯。很好奇這個裝置對於AMD的Vega64/56是否還有如此高的相容性!?之後有機會實測再向各位報告。

五、AMD Ryzen平台的評價
以同階產品來說,R5 2600提供更強大的多工效能,建構整套平台很靈活。可以是X470或是B450,搭載這兩款晶片組的主機板,DDR4 3000以上的高速記憶體不會被主機板規格所限制,只要BIOS功能完整、供電區域溫度穩定即可。這次的小改版超頻到4G是輕鬆寫意,建議還是換塔散溫度方面可以壓制在合理的範圍內。
400系列的主機板也提供StoreMI的儲存加速功能,這點相對於競爭對手可以說是值得轉換平台,整體建置成本靈活度高,SSD不限定廠牌、甚至Optane也可以拿來使用,最重要的是『這是免費的!』。
