T17

O
1 X PS2 鍵盤/滑鼠
2 X USB 2.0
2 X HDMI
1 X DisplayPort
6 X USB 3.0
2 X RJ-45網路孔
1 X S/PDIF 光纖輸出與同軸輸出
5 X 鍍金音源接頭

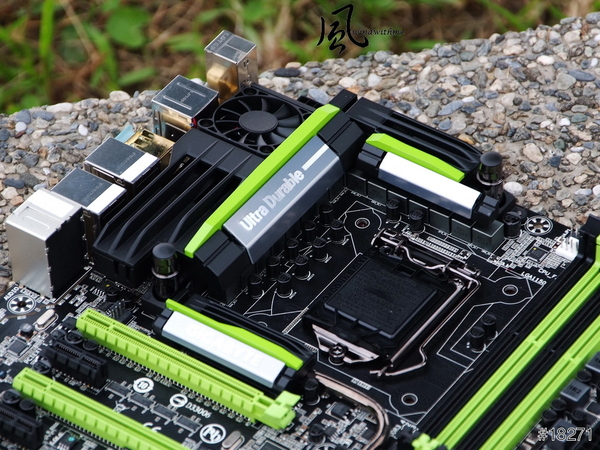

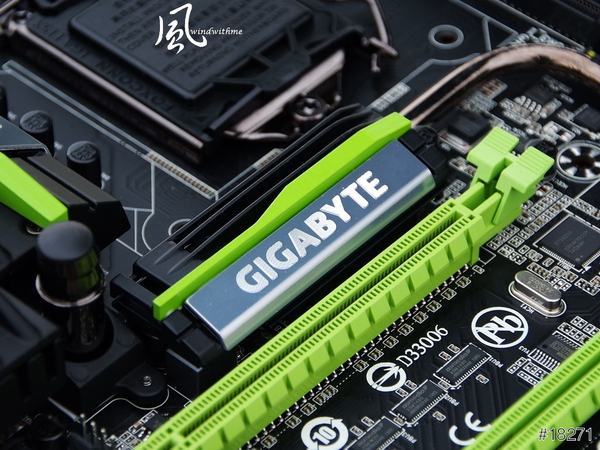

散熱模組中加裝一個主動式靜音風扇，使用時不會有明顯的噪音出現
對於散熱能力有更要求的使用者，也有水冷頭設計讓使用者再額外擴充

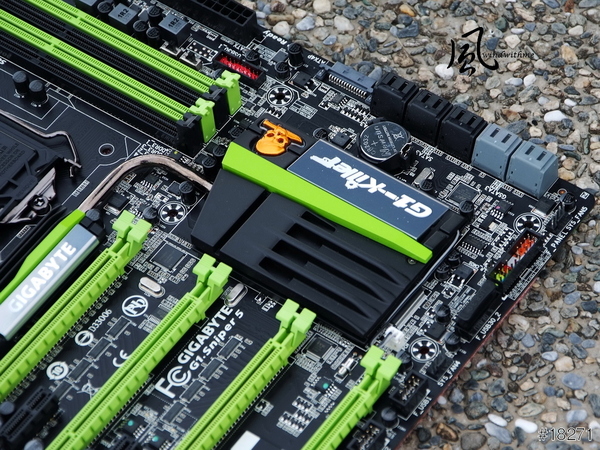

4PIN風扇插座也增加到9個，對於散熱方面SNIPER5比以往更加用心

新版UEFI DualBIOS，簡稱為儀表板模式
解析度達到1920 X 1080高畫質，上方欄位為電壓、風扇轉速與溫度的曲線圖
左方為CPU與DRAM相關資訊，右方為系統狀況，顯示其他電壓與風扇的使用狀態
幾乎可以在主頁面就可以得知多數硬體的狀況與參數

DRAM頁面
開啟DDR3 XMP模式，除頻設定在24.00

更細部的DRAM頁面
使用者可依手上DRAM的特性來做參數的調整，以便獲得更高的頻寬

CPU電壓頁面
九種跟CPU有關的電壓選項可以設定，提供給極限超頻者更多的選擇
個人使用空冷環境超頻時只會用到最主要的CPU Vcore，將其設定為1.280V

提供七種語系可以選擇，右方把年月份改為日曆方式呈現

測試平台
CPU: Intel Core i7-4770K
MB: GIGABYTE G1.SNIPER5
DRAM: CORSAIR Dominator Platinum CMD16GX3M2A2400C10
VGA: Intel HD Graphics 4600 / SPARKLE GTX570
HDD: Samsung 830 Series 128GB SSD Raid0
POWER: CORSAIR AX1200i
Cooler: Thermalright Archon SB-E X2
OS: Windows8.1 64bit

音效晶片從上一代SNIPER3的Creative CA0132更新為Sound Core 3D
先前在網路上有看過Creative相關的新晶片資料，Sound Core 3D採用四核心的設計
在電晶體設計與技術支援比以往音效晶片更為進步，不過還是需要實際聆聽感最為準確

內建音效如果搭配一般固態電容會有音質偏乾或偏硬的特性

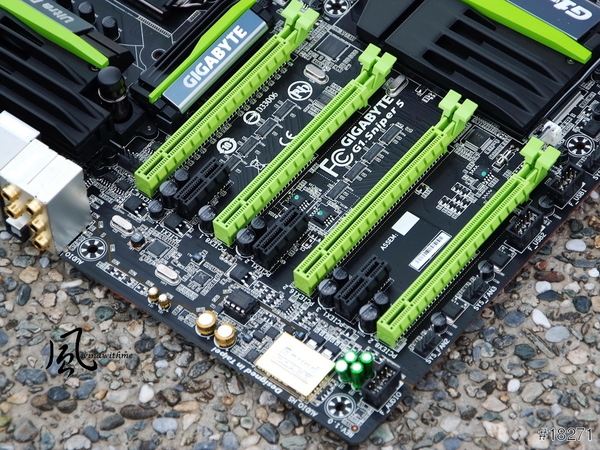

綠色Nichicon Muse ES Acoustic Series與黃色Nichicon MW為音效專用電容
此外也內建電競耳機專用擴大器，能夠驅動600Ω負載，對耳機運作能提供較佳的音質

可交換式OP-AMP創新設計，以往在高階音效卡上見過，第一次看到在MB內建也有此功能
照片中為GIGABYTE推出的GP-OP AMP升級套件，內附三種音效擴大器晶片

音效應用軟體與先前一樣，標榜著支持THX音效技術
SBX PRO STUDIO開啟後會有對音場效果提升不少，空間感明顯增強許多
缺點在於中頻的清晰度會明顯下降一點，較適合看電影或玩遊戲的環境

Creative Sound Core 3D音效晶片支援以下技術
SBX Pro Studio、Scout Mode、EAX ADVANCED HD 5.0、Creative ALchemy、VoiceFX
此外還有SBX環繞音效處理功能，對於追求電影與遊戲中的音場效果有較大的優勢
實際聆聽的配備為USHER S-520搭配土炮擴大機
將預設Burr-Brown - OPA2134更換為Analog Devices - AD827JNZ
GIGABYTE網站說明為聲音更有渲染力，音場宏大，高頻與低頻延伸表現均佳，適合大編制交響樂
低頻 - 鼓聲與一些低音表現不錯，重低音也較沉，如果細節可以更清楚會更佳
中頻 - 唱歌或是看影片時在人聲表現清晰不失真，聲音厚實感的呈現也相當不錯
高頻 - 某些音樂與聲音細節有很好的延展性，並且沒有太尖銳的狀況發生
更換OP-AMP大約會有2成左右的差異，主要表現還是取決於先天的音效晶片與用料
SNIPER5的設計確實可以讓聲音更要求的使用者，可以做些音質的提升與特性的變化

既然是電競Gaming平台，一起來分享先前入手的Oblanc NC2-U.F.O
中文名稱為電競大黃蜂，標榜實體5.1聲道，耳機單邊有4個驅動單元
分別負責重低音、前置、環繞與中置單體的定位，這部份屬於相當特殊的設計
右邊有可以360度調整及自由固定位置的麥克風

控制器擁有許多調整功能按鈕，分別有總音量、重低音、前置、環繞、中置與麥克風音量
可調整式頭戴與大尺寸耳墊都可以增加長時間使用環境下的舒適度

應用軟體介面
目前驅動程式還沒有Windows 8的版本使用相容性關聯還是可以安裝
在Widnows 7最高支援到8聲道，而8.1環境下只有6CH可選擇，功能與排版有些不同

剛開始聆聽時會覺得音質不夠理想，後來才知道需要經過軟體調整
如果在聽歌或是需要比較好的中頻表現時，設定為耳機或2CH模式會有很好的表現
如果需要環繞音場效果，比如說在看電影或玩遊戲的狀況下建議設定6CH
Oblanc NC2-U.F.O只要依使用環境來設定喇叭聲道，將會有非常出色的聲音表現
是目前個人聽過音質相當好的電競耳機，不過它的售價也落在高階市場的定位

網路晶片Qualcomm Atheros Killer E2201的Killer Network Manager
Window 8.1的驅動軟體讓主介面看起來很類似APP介面

可以清楚看到每個網路軟體所使用過的流量

此外也內建簡易的測速功能
測試中使用的網速為60/15M

在一般使用中比較難察覺Qualcomm Atheros Killer E2201的效能特性
需要長時間在玩連線遊戲才可以看出該網路晶片在連線穩定度的表現
提供一些軟體功能讓使用者可以操作，也能安排網路連線的順序，這些是很實用的功能

Intel Core i7-4770K超頻效能
CPU 100 X 45 => 4500MHz 1.280V
DDR3 2400 CL10 12-12-31 2T 1.650V

Hyper PI 32M X8 => 11m 14.523s
CPUMARK 99 => 782

Nuclearus Multi Core => 33167
Fritz Chess Benchmark => 35.88/17223

CrystalMark 2004R3 => 410466

CINEBENCH R11.5
CPU => 9.83 pts
CPU(Single Core) => 1.97 pts

CINEBENCH R15
CPU => 903 cb
CPU(Single Core) => 171 cb

FRYRENDER
Running Time => 3m 54s
x264 FHD Benchmark => 29.8

PCMARK7 - 7378

SNIPER5在超頻表現也在水準之上，Intel Core i7-4770K可以超頻穩定運作4.5GHz
Windows 8.1沒有找到有內建系統效能測試的功能，這部份是比較可惜的地方
比較以上幾款知名的測試軟體，整個平台所得到的效能數據也非常地不錯

DRAM效能測試
使用CORSAIR Dominator Platinum DDR3 2400 8GX2
2400 CL10 12-12-31 2T
ADIA64 Memory Read - 34749 MB/s
Sandra Memory Bandwidth - 28938 MB/s
MaXXMEM Memory-Copy - 29556 MB/s

使用CORSAIR Dominator Platinum DDR3 2800 4GX4
2800 CL10 12-12-31 2T
ADIA64 Memory Read - 33223 MB/s
Sandra Memory Bandwidth - 31286 MB/s
MaXXMEM Memory-Copy - 32187 MB/s

先前在其他高階Z87 MB的測試經驗中，DDR3 2400可以得到很亮眼的頻寬效能
甚至有時候可以接近DDR3 2800的數據，但在SNIPER5中卻有一點落差
這也是日後GIGABYTE在DDR3效能頻寬部份有需要再加強的一個項目
SNIPER5對於DDR3外頻的超頻能力是相當出色，時脈表現有在水準之上

溫度表現(室溫約19~22度)
系統待機時 - 32~40

運作LinX讓CPU全速時 - 73~81

不管CPU待機或是全速運作的溫度，都是windwithme使用Z87平台中表現最好的一次
也許是最近幾天寒流來襲，室內溫度平均只有20度，會讓待機時溫度表現更好一點
不過先前在室溫25~28度的測試環境，最高溫度也差不多落在83度左右
實際安裝進入Case後，會因Case內部的散熱能力不同，可能會再增加3~5度左右

GIGABYTE G1.SNIPER5
優點
1.G1-Killer散熱模組首度加入主動式散熱風扇與水冷接頭設計
2.Creative Sound Core 3D音效，搭載日系高階電容，創新的交換式OP AMP設計
3.最新Killer E2201網路NPU晶片與Intel網路晶片之雙網路設計
4.獨家藍牙4.0 / Wi - Fi擴充卡，在行動裝置盛行的年代，讓PC能有更方便的應用
5.前置面板擁有USB 3.0與快速超頻功能，加裝少見的前置音效耳機擴大晶片
6.最高支援4-Way AMD CrossFireX / nVIDIA SLI技術
7.導入FHD高解析的UEFI BIOS，並提供新舊兩種UEFI BIOS介面讓使用者選擇

缺點
1.DDR3頻寬還有再進步的空間
2.內建音效或網路晶片做成子卡方式會有更多的運用空間
3.骷髏頭圖型改為Q版會比較討喜

效能比 ★★★★★★★★★☆ 90/100
用料比 ★★★★★★★★★☆ 92/100
規格比 ★★★★★★★★★☆ 92/100
外觀比 ★★★★★★★★☆☆ 83/100
性價比 ★★★★★★★☆☆☆ 75/100

G1.SNIPER5明顯比GIGABYTE以往G1同系列的G1.SNIPER還要進步許多
首先是散熱系統的進步，除了主動式散熱風扇外，也導入水冷頭的設計
讓使用者在MB上的散熱環境可依自身的需求做更高階的擴充
Creative最新Sound Core3D音效晶片搭配更佳的綠色LED音效雜訊隔絕設計
此外可更換OP AMP的設計，對於自身音質特性的轉換也有明顯的助益
Atheros Killer E2201與Intel雙網路晶片搭配，提升網路遊戲時更高的穩定度

G1.SNIPER5為高階Gaming MB市場帶來更高等級的硬體規範
除了在Gaming領域有很高的硬體規格之外，測試中也有很好的超頻能力
如果可以在DRAM頻寬再加強的話，對於OC的領域也能表現的很稱職
對多數消費者來說，高階MB產品市場較小，最大的考量點會在於價位
也因此GIGABYTE近期推出價位只有一半左右的G1.SNPIER Z87
G1.SNPIER Z87對於預算較低與追求C/P值的使用者應該會是更好的選擇:)

windwithme下一篇Notebook Rveiw會是在一般市場較少見的機種
同樣是Gaming路線的DELL Alienware 17，也希望這款外星人有很好的表現！
