Windows 10 IoT 自製雲端智慧電源網路電源 ( Raspberry Pi 2 )

上一篇介紹了：Windows 10 IoT 網頁控制燈泡閃爍 Web Blinky 範例 ( Raspberry Pi 2 )
只要稍回變更一下線路，並加上繼電器，就可以變成超夯的雲端智慧電源！

本實驗必須使用到 AC 110V 市電，有一定的風險存在，如不熟悉請再三確認後再進行通電！
如果覺得風險過大，請勿自行實驗，所有實驗過程請自負風險。

必須準備以下零件：
1.Raspberry Pi 2 樹莓派，並且安裝 Windows 10 IoT 作業系統
2.5V 繼電器模組一顆，必須為高電平接通的 ( 3.3V 也可以，不過 VCC 要改成 3.3V )
3.AC 電源插座及插頭
4.Smart Power 範例檔案

繼電器（Relay），也稱電驛，是一種電子控制器件，它具有控制系統（又稱輸入迴路）和被控制系統（又稱輸出迴路），通常應用於自動控制電路中，它實際上是用較小的電流去控制較大電流的一種「自動開關」。故在電路中起著自動調節、安全保護、轉換電路等作用。

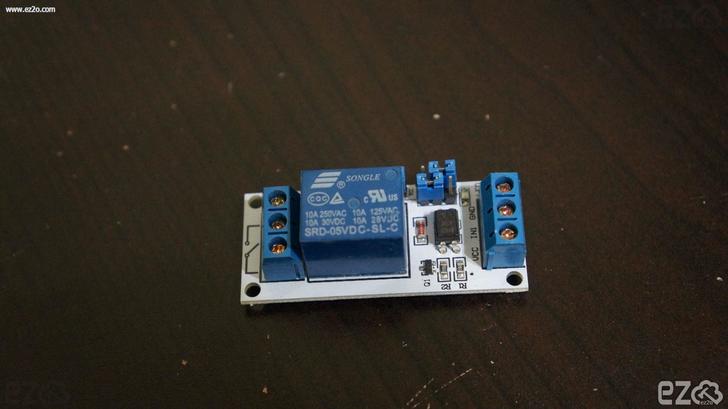

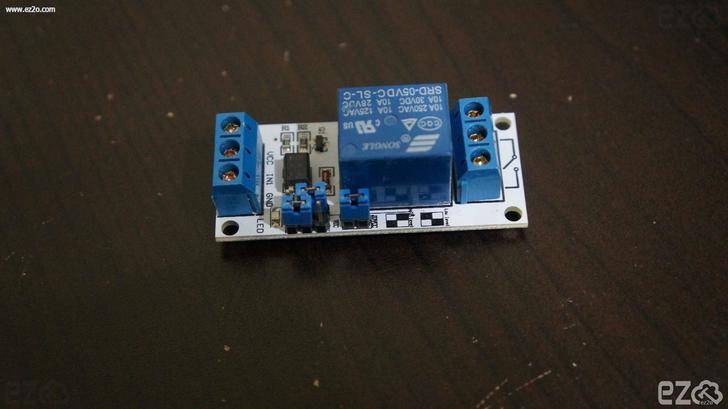

以下就是繼電器的樣子，中間藍色方形的就是繼電器，通常繼電器為黑色、藍色、灰色。

繼電器分為高電平接通，或是低電平接通兩種，買的時候須特別注意！
這一顆繼電器模組為可調整式的，使用 Jump 來調整，主機板上面會標示如何調整。

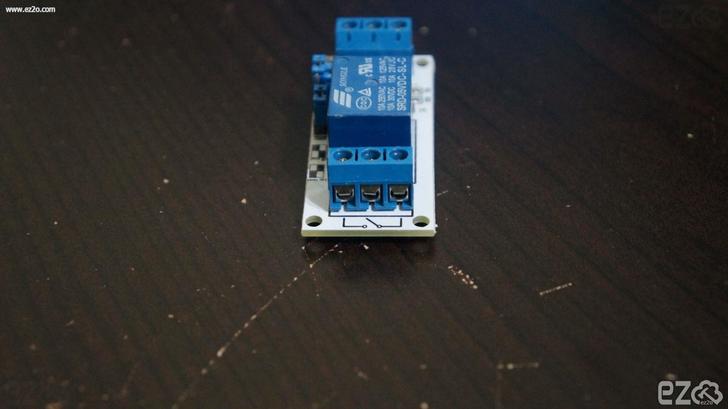

下圖是用來接 AC 電源的地方，就是接家用電 110V 的，千萬不要接錯了！
這三個孔由左到右分別是 NO、COM、NC，之後接線會接在 NO 和 COM 上面。
NO（Normally Open）表示常開接點（俗稱a接點）。平常處於開路，線圈通電後才與共接點COM接通。
NC（Normally Close）表示常閉接點（俗稱b接點）。平常處於閉路（與共接點COM接通），線圈通電後才成為開路（斷路）。
COM（Common）表示共接點。

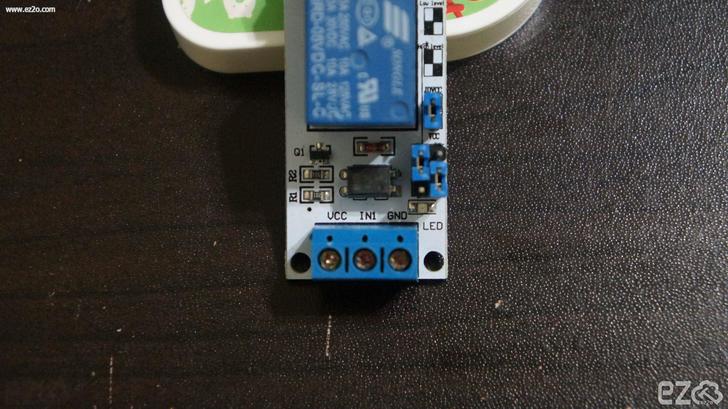

下圖是用來接 GPIO 的位置，從左到右分別為 VCC、IN1、GND，不是所有模組順序都相同，請自行觀看主機板上的說明。
VCC 需接在 GPIO 5V 或 3.3V 的位置，如果是 5V 的繼電器就接在 5V，3.3V 就接在 3.3V 的位置上。
IN1 需接在 GPIO 用來控制繼電器的針腳位置，範例為 5號位置。
GND 需接在 GPIO GND的位置。

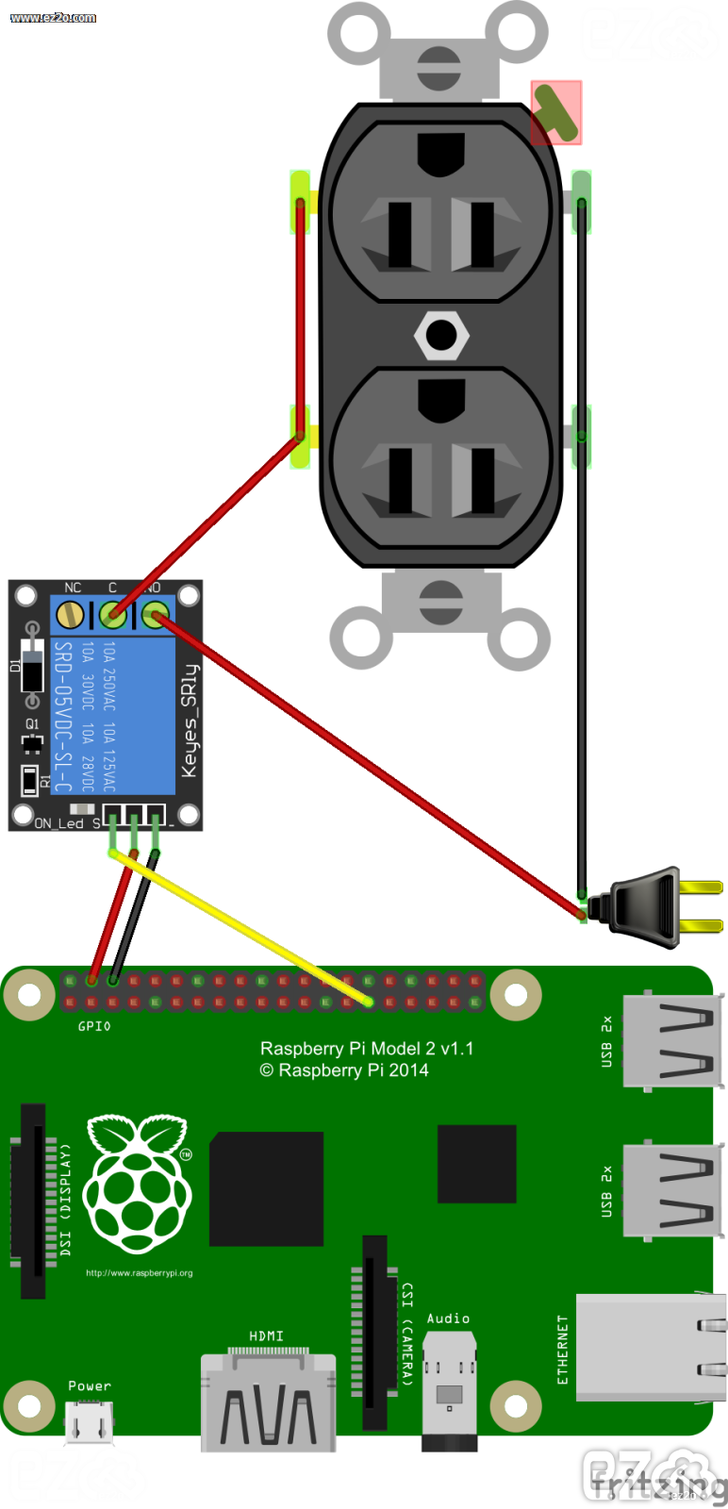

依照下方電路圖接好相關裝置。

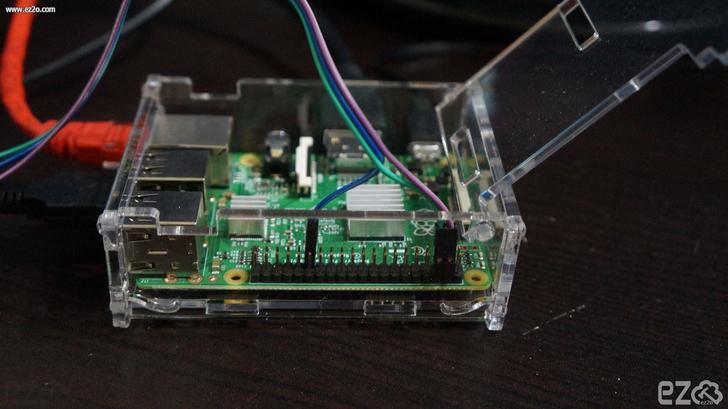

將三條線接在 GPIO 位置上

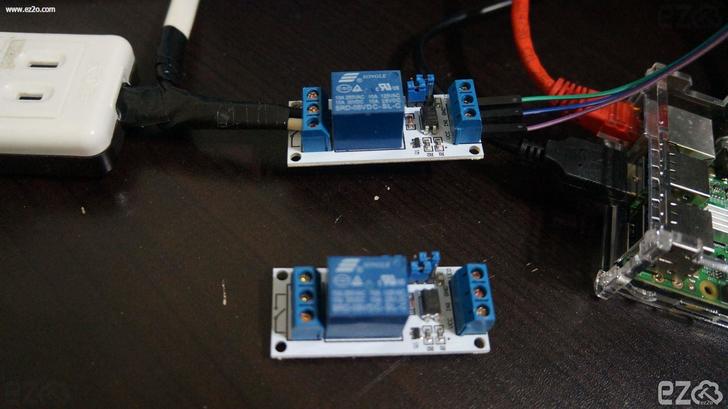

將繼電器的線路也接好，左邊接 AC 電源插座，右邊接GPIO。

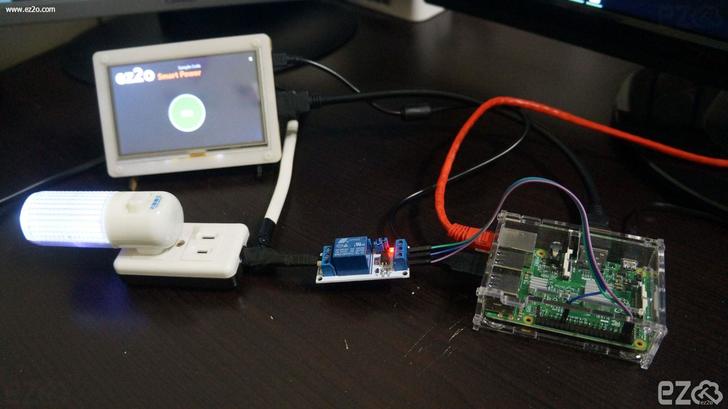

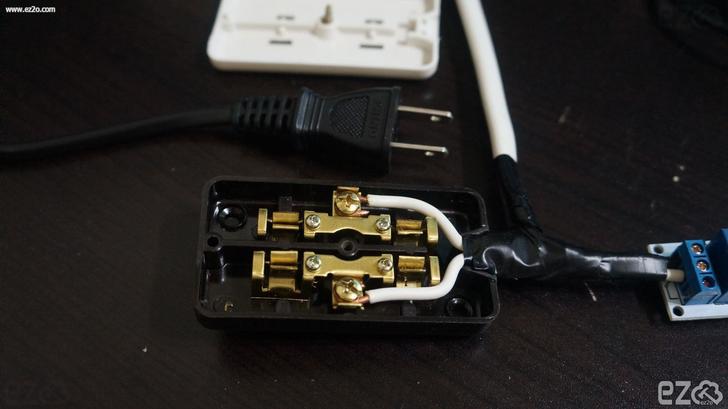

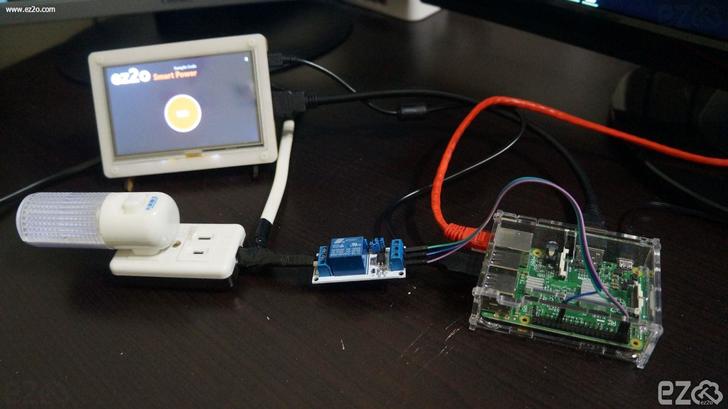

裝上電源插座及電源線，之後只需將電器產品裝在插座上面，就可以進行電源控制。

硬體安裝好後，接下來要安裝軟體控制電源。

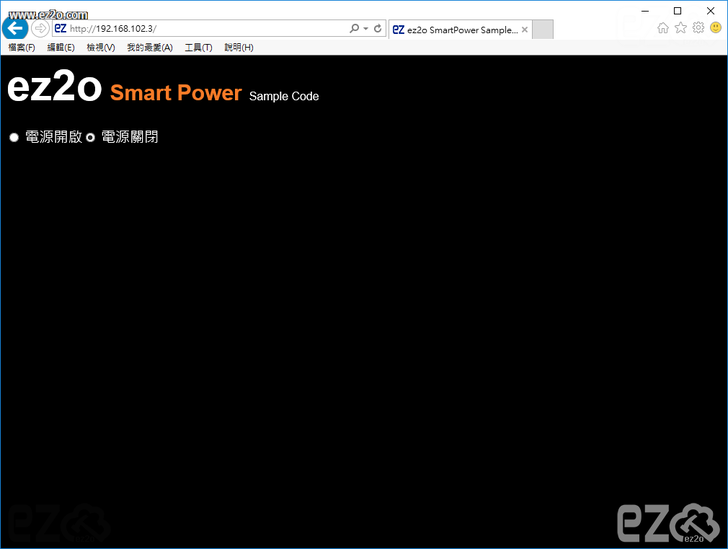

下載我寫好的範例檔案：ez2o_SmartPower_WindowsIoT_Sample_Code.zip
內含可執行檔案及範例檔案，如果有興趣可以自行修改範例。

下載完畢並且進行解壓縮，然後開啟 Windows 10 IoT 管理後台，後臺運作在 8080 Port，只需要輸入 http://IP:8080/ 即可進入後台。

例如：IP 為 192.168.1.1，只需輸入網址 http://192.168.1.1:8080/

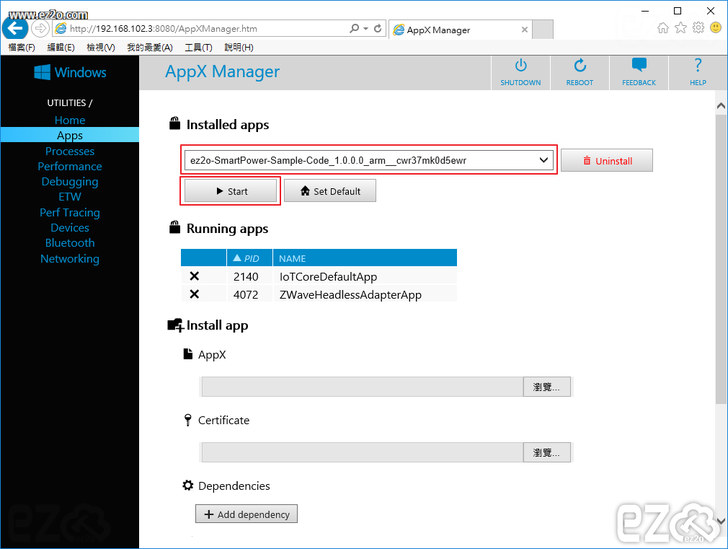

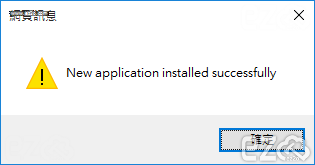

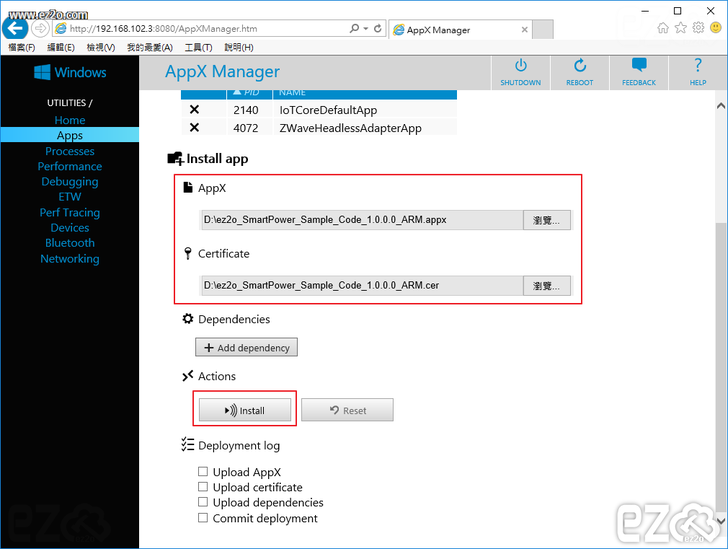

左方選擇 Apps 選項，接下來要安裝軟體，AppX 選項選擇 ez2o_SmartPower_Sample_Code_1.0.0.0_ARM.appx 檔案，Certificate 選擇 ez2o_SmartPower_Sample_Code_1.0.0.0_ARM.cer 檔案，然後按下 Install 按鈕開始安裝。
