elgato 這台 Thunderbolt 3 Pro Dock 從去年看到現在,終於開箱這台擴充塢。加上用了幾個月,也手癢把它拆了,就一起呈現在文章。在功能性上很棒的亮點,就是這台 Dock 給了很多 USB-C,為什麼呢?因為很多 TB3 Dock 都是以提供 USB-A 為主,比較少面向 USB-C 的使用情境,目前看過最多也只有給一個。而以 Enter 的硬體生態,已經早早轉為 USB-C 為主,因此早就想入手這台 Dock 了。

紙箱背後寫著 Made in Thailand,泰國製造。右側有序號,下方有各國的認證標章。elgato 這個電競品牌,廣為人知的應該是直播設備,但我沒在打競技遊戲,所以我認識這個品牌就是透過 Dock 和擷取設備,現在他是 Corsair 的子品牌。

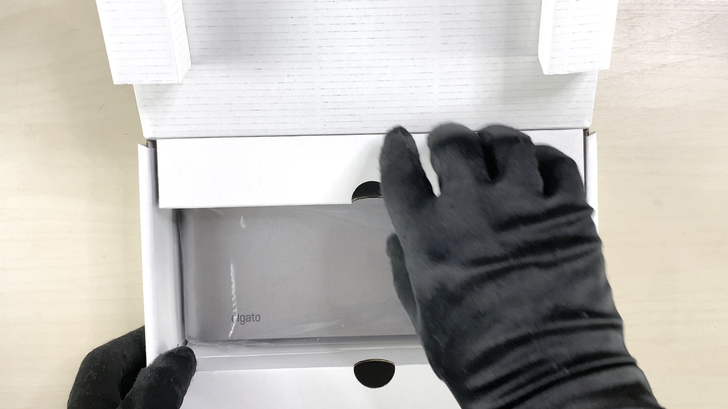

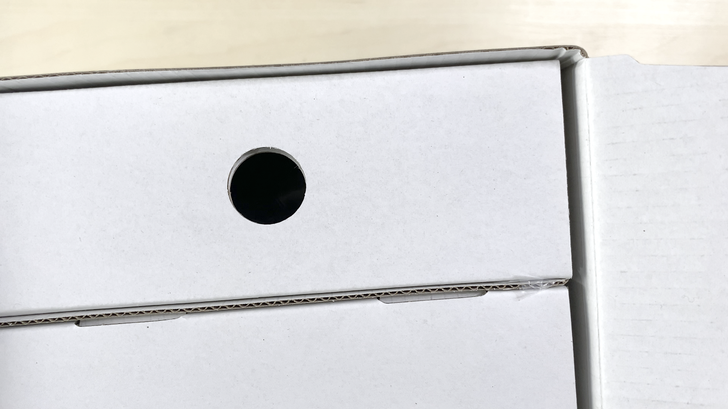

打開包裝後馬上看到一分為二的佈局,按照暗示先拿取上面這格。

包裝非常貼心,過程沒有額外的干擾,跟著提示一步一步走就可以按照設計的預想的順序拿出產品,非常享受這個過程。

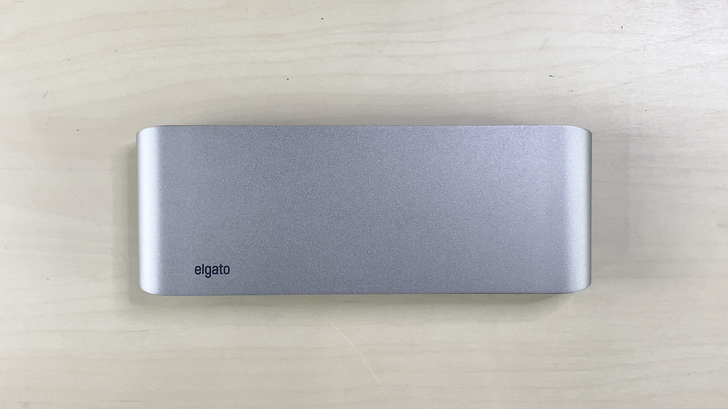

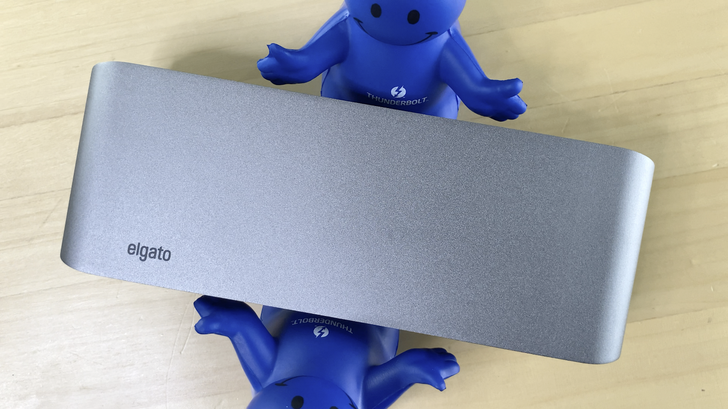

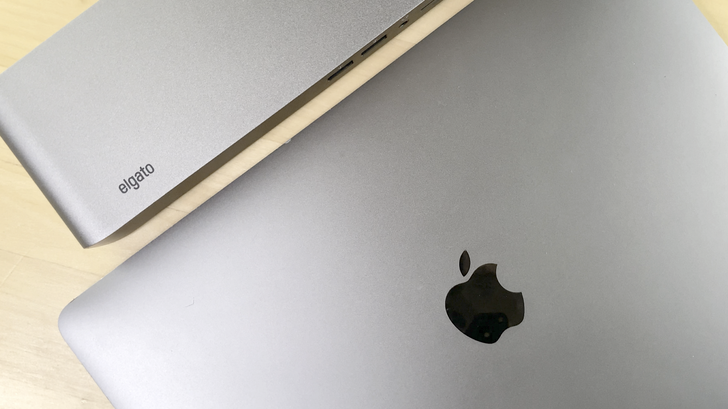

頂部左小角一個簡約的 elgato Logo 雷射,相當乾淨俐落。通常其他類似產品廠商還會再產品名稱整個雷射出來,但就顯得一長串文字沒那麼乾脆,相較之下,更喜歡 elgato 這種簡約的形象。

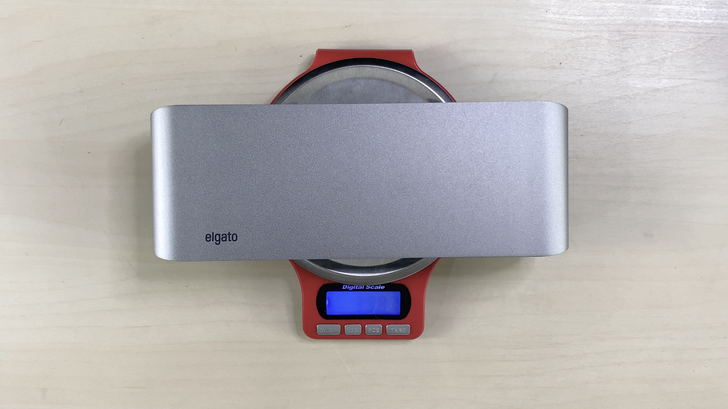

elgato Thunderbolt 3 Pro Dock 重量約 398.7g。

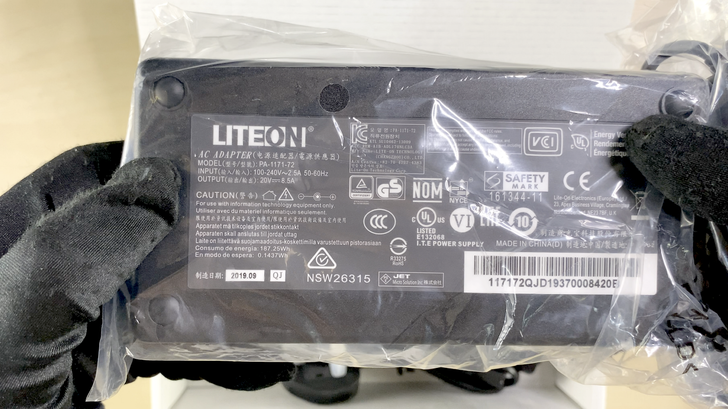

電源供應器是光寶 LITEON 生產,型號:PA-1171–72,輸出規格為 20V 8.5A,約 170W。

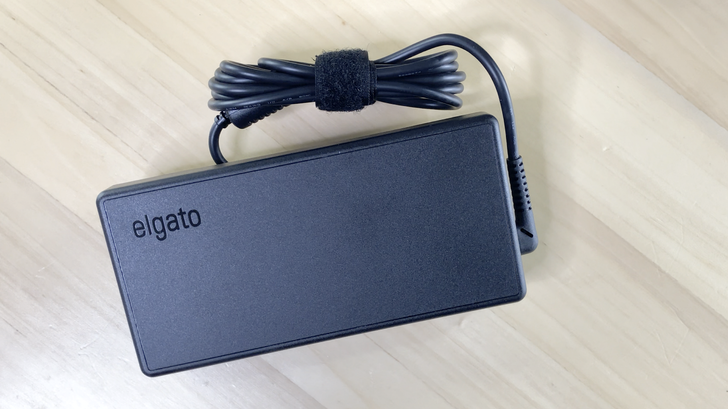

相較許多電子產品的電源供應器都是用已有的外殼。elgato TB3 Pro Dock 的電源供應器有自己的 Logo,表面塑膠質感也較平滑,感覺手感比較好。也有 L 型轉角,和魔鬼氈方便理線。除了表面塑膠材質的霧面處裡很細,底部也有四個軟腳墊,放在桌上就不會滑來滑去。

這種上百瓦的電源供應器都很大顆,重量也輕不了,約 545.5g。但能把質感做這麼好,真的少見。

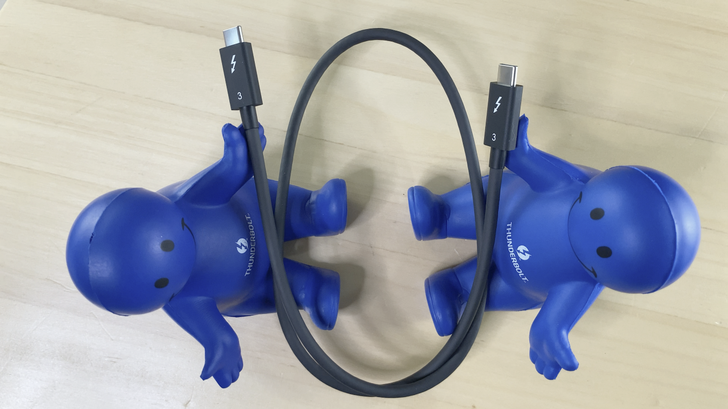

經閃電寶寶測量,隨附這條 TB3 線長約 70cm。

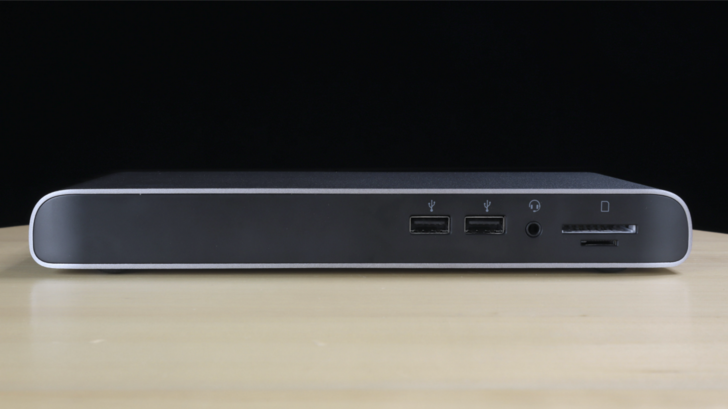

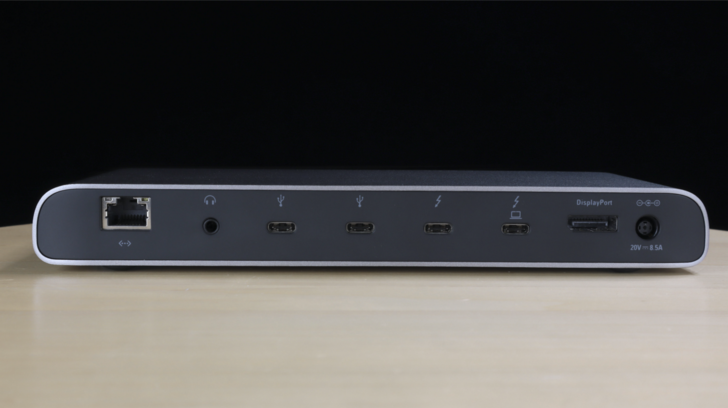

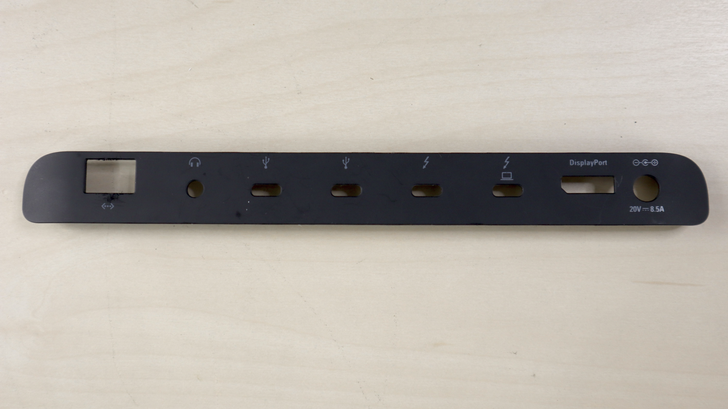

背面由左至右分別為 GbE 網路孔、3.5mm 耳機接孔、USB-C USB3.2 Gen2 10Gbps 兩個、USB-C Thunderbolt 3 兩個、DisplayPort、DC 電源輸入接孔。

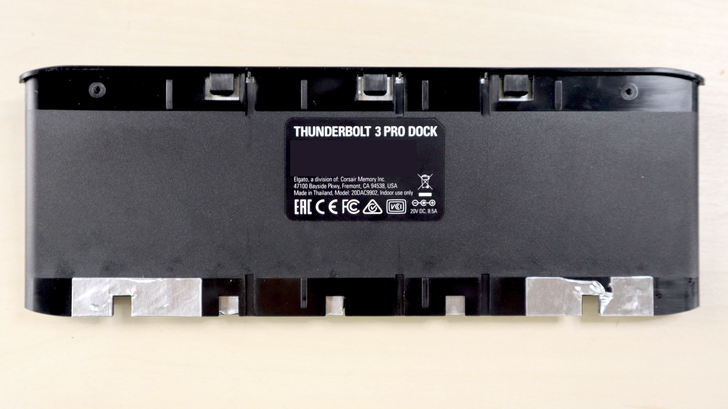

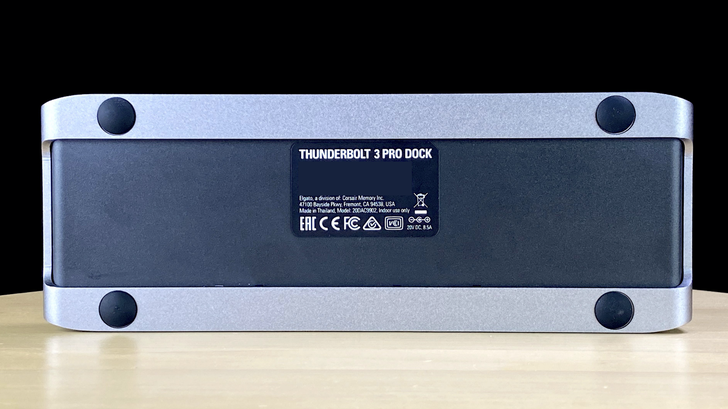

底部有產品全稱、序號、產地和必要資訊的貼紙。底部四個圓形腳墊是圓弧的,非常喜歡這種設計,因為當手拿產品放到桌上時,圓弧的腳墊會比平面底的有更好的避震效果,手感會好不少。此外平放在桌上做推移時,施力時可以感覺到漸進的加速,而平面底的則會有較大的速度段落感。這兩點都是圓弧腳墊的手感優勢,是非常細微的感知,能夠體會的話,就會感受到使用時更得心應手。圓弧腳墊可能比較容易磨損,所以之前問了一下客服,得到回覆說全球兩年保固內,像腳墊這種屬於消耗品,消費者若有損耗可以上官網申請,會視情況提供消耗品更換。

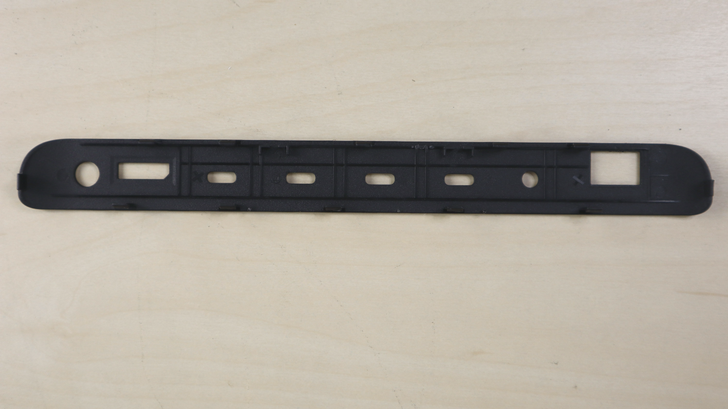

端詳一番,先拆下底部止滑墊,並卸下螺絲。並從外觀推敲應該是鋁擠型外殼,前後塑膠片遮蔽。

再從推移的些微空隙,感覺前方是與主板連動,而後塑膠片是獨立一片的卡榫固定,便開始拆後塑膠片。拆的時候,建議從邊緣比較好拆,因為其兩邊皆有稍微內彎的造型,比較好一次施力就撬開。

抽出內層後,如推斷的一樣,為鋁擠型後再 CNC 加工。整個機殼雖然從圖片看起來有點薄,但實際上非常堅固。

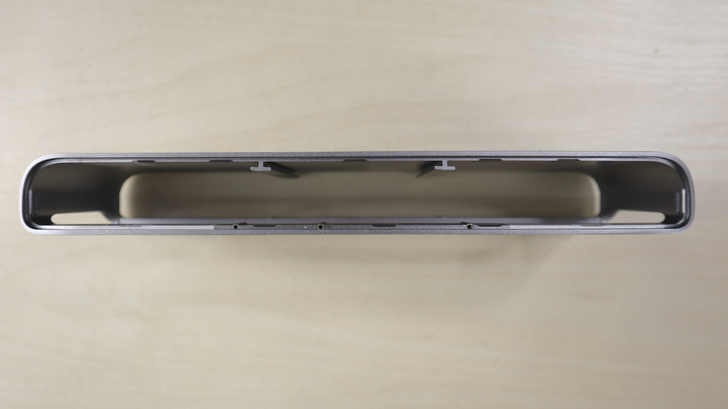

且因為下方是完全鏤空,減輕了一些重量,更可以看出優美線條的立體感和過渡。

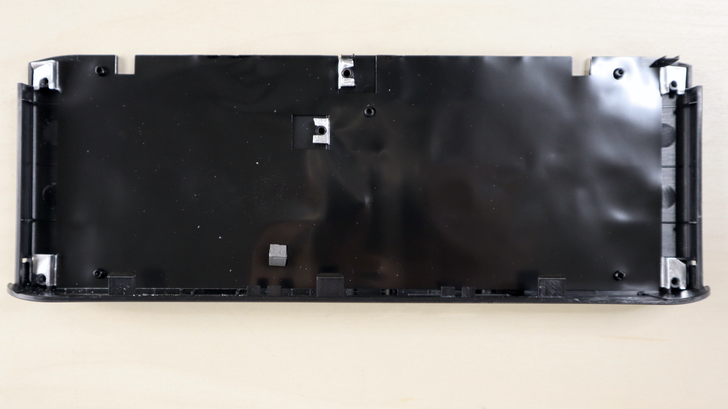

對比上方鋁機構的造型,可以看出塑膠件中間帶有霧面的部分就是底部看到的材質,而光滑的較黑的部分,就是被包覆在鋁材質中的部份。

內層是塑膠材質的托盤,拆下主板時稍微要有一點巧勁,I/O 會稍微卡到,要喬一下。

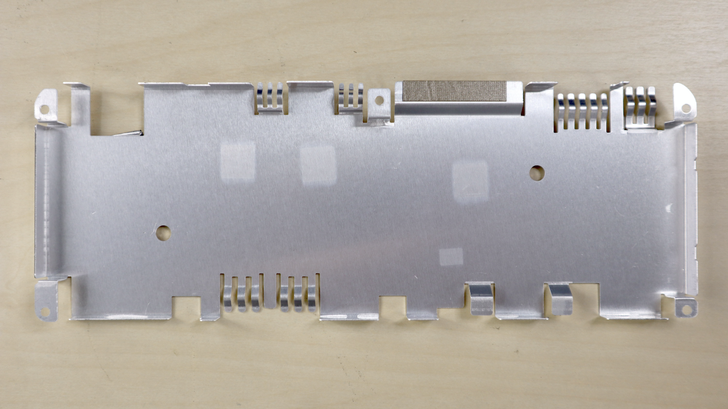

一整面的鋁屏蔽遮罩,主要發熱晶片都有導熱貼片幫助散熱。

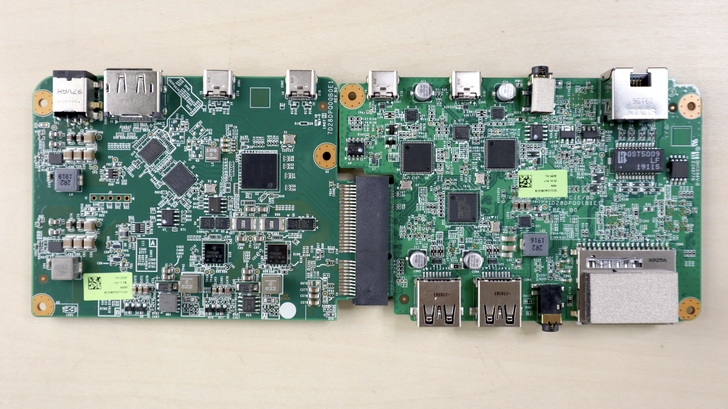

拆下後可見主板採兩片的設計,中間以 PCIe x4 的標準接頭連接。

左邊 Thunderbolt 主板,包括電源輸入及 DisplayPort,剩下拉到右邊給其他 I/O。

PCIe 基座固定在 Thunderbolt 3 端的主板上,其他 I/O 是擴充卡的形式。所以原本有打算將擴充卡安裝到桌機 PCIe 槽位來試試,不過擴充卡的 PCB 會卡到主板,所以先放棄了。

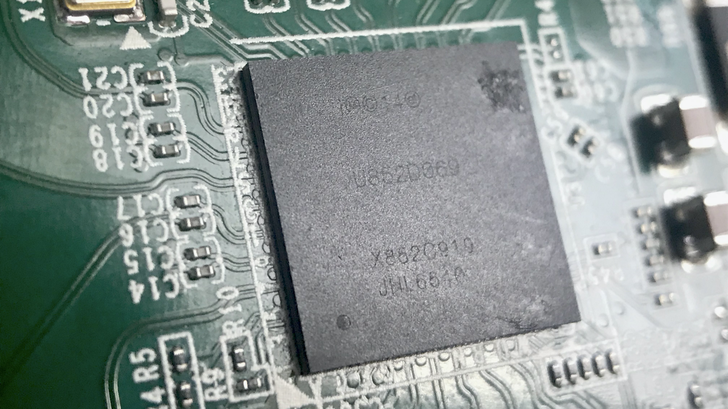

移除導熱貼片後可見 Thunderbolt 3 控制晶片為 Intel JHL6540,屬於 Alpine Ridge。

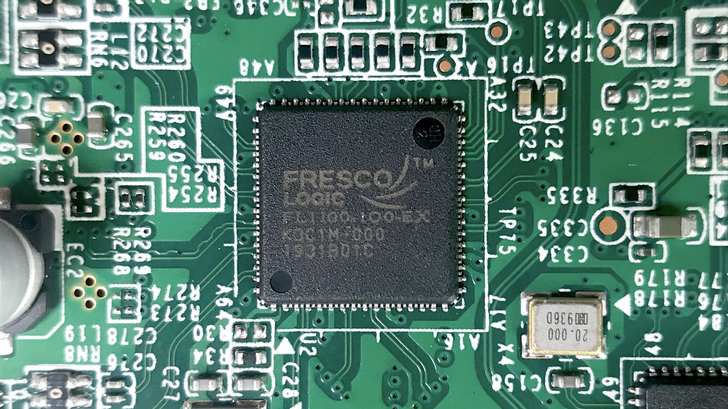

USB3.1 Gen1 控制晶片為 Fresco FL1100。

1GbE Lan 使用 Bothhand GST5009 LF。

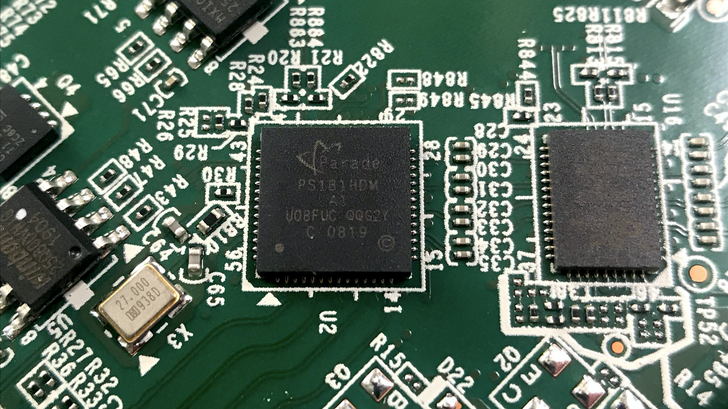

PD 規格為 DisplayPort1.2,支援 4K 60Hz,使用 Parade 的 PS181HDM。

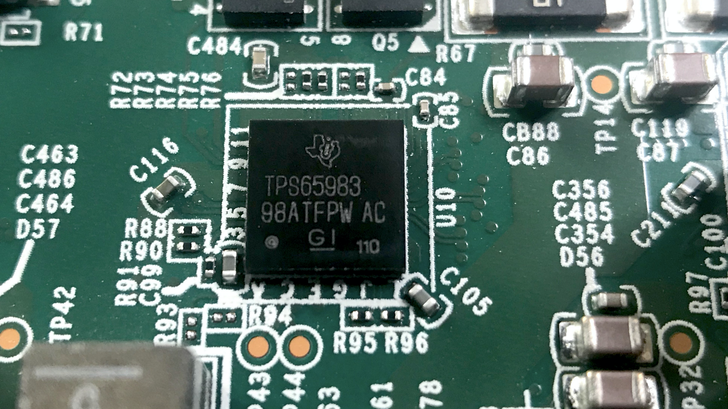

兩顆 Texas Instruments 的 TPS65983,負責控制 USB-C 的資料傳輸和 PD 供電。

標準 SD 卡槽,支援 UHS-II 規格,採用 Genesys GL3226。

最後組裝回去的時候,由於機構很簡單,螺絲數量也很少,裝回去的時間很短。能感受到 elgato 這台 Thunderbolt 3 Pro Dock 從裡到外都做得很精緻,整體來說,給我的印象就是「優雅」。

低調圓潤的外觀,簡約的機構設計,以及內部機身也有不錯的作工,是目前用過最喜歡的 Thunderbolt 3 Dock 外觀設計。

閃電寶寶彷彿坐在 elgato Thunderbolt 3 Pro Dock 的桌子!在功能層面,具有較多的 USB-C,SD UHS-II reader 和 microSD reader 也比較契合個人目前的工作流程。

目前 Thunderbolt 3 hub 主要搭配 iMac 使用,有關 elgato TB3 Pro Dock 和 iMac 搭配的心得大家也可以參考這部影片。
