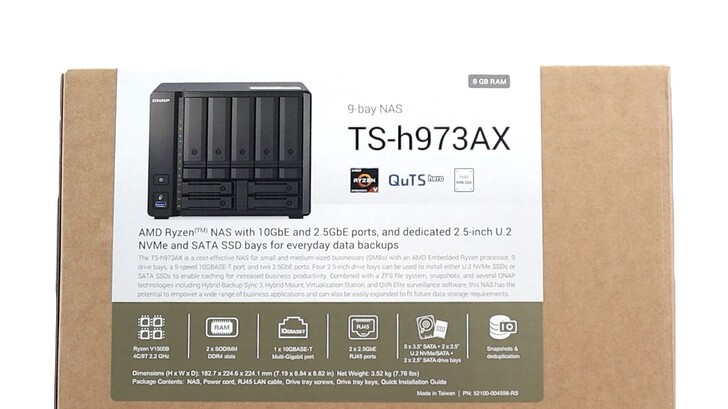

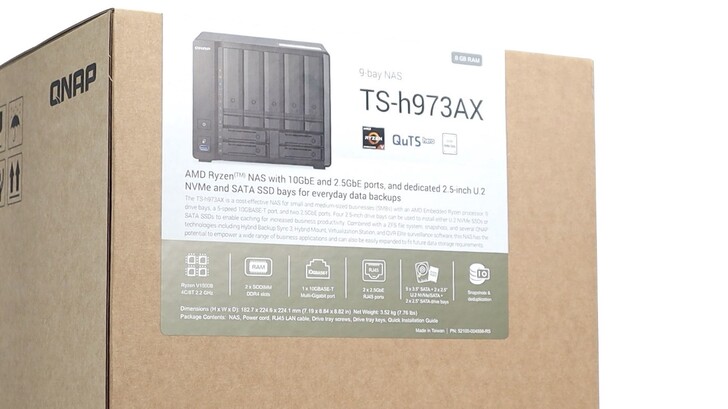

這台是 QNAP 在 2020 年底推出的 9bay 機種,型號是 TS-h973AX。首先從型號「TS」而非「TVS」,我們可以得知這台機器是沒有影像輸出。「h」則代表支援 QuTS hero 的作業系統,這個我們在下一篇會更多談到 QTS 與 QuTS hero 的差異,這篇著重在硬體分析上。

英文後綴「AX」可不是指 802.11ax 的 WiFi6,只是單純的型號命名巧合。QNAP 說「A」是為了與以往的 x73 系列機種做區隔。而後綴具「X」的機種,我們已經開過很多台了,就是內建 10GbE 的連接能力的意思。除了一個 10GbE RJ45,TS-h973AX 還具備了兩個 2.5GbE RJ45。

TS-h973AX 這款 NAS 又細分為 8GB、32GB 兩個版本。我主要關注 8GB 版本,第一次看到 TS-h973AX-8G 價格真的嚇了一跳。哇~真便宜,才賣 $26,000 呀,馬上下訂了一台!我用了一個月後,發現官網和網購通路居然漲價賣到 $34,000,我還以為是把 32GB 的價格誤植過來了。後來眾多網友也發現真的是原廠漲價,我想可能這個機種一開始定價真的太便宜。先別說 QNAP 本來就是以硬體的超高 CP 值 NAS 著稱,26K 這個價位甚至都覺得打到自家產品了,早買的人有福了。

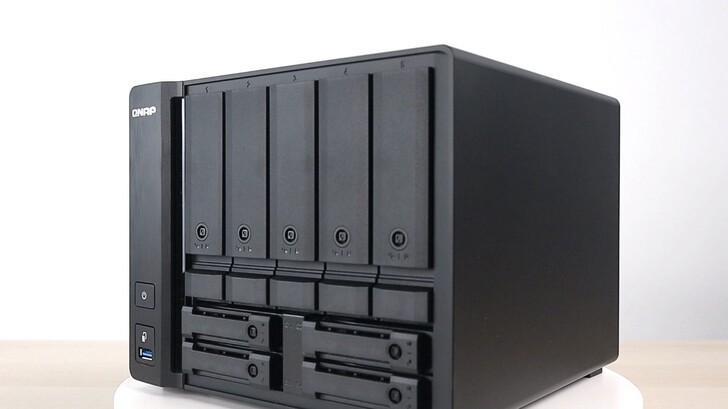

實際開箱機器,9bay 包含了 5 個 3.5" 槽位和 4 個 2.5" 槽位。4 個 2.5" 槽位又分為 2 個 2.5" SATA3 和 2 個 2.5" U.2 PCIe。

TS-h973AX 重量為 3,515g。

這次另外要開箱的是 QDA-UMP,這是一顆 M.2 轉 U.2 的轉接盒,售價為 $1,799,總共訂了兩顆。有了這個轉接盒,就可以將 M.2 SSD 轉接為 U.2,放到 TS-h973AX 的 U.2 槽位。

U.2 是大眾比較少見的規格,有印象的網友應該記得 EnterBox 之前開箱過 Intel Optane SSD 905P 就是 U.2,其實也可以放到這次的 TS-h973AX 中。但是 QNAP 官方這台 NAS 的 QVL 還未看到這顆 SSD 的支援,因此這次就先不拿 Intel Optane SSD 來搭配。

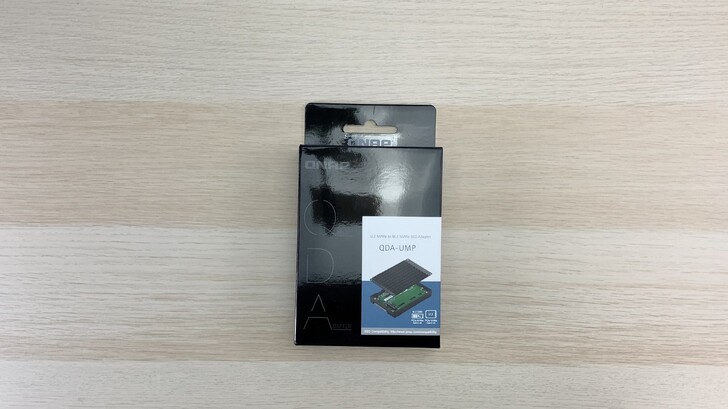

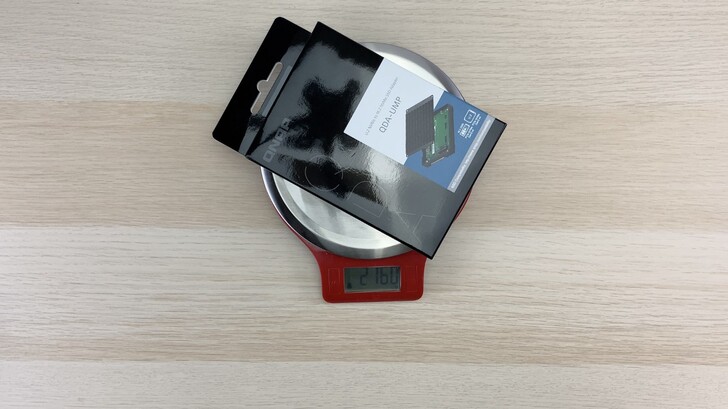

QDA-UMP 整個包裝重量約 216g。

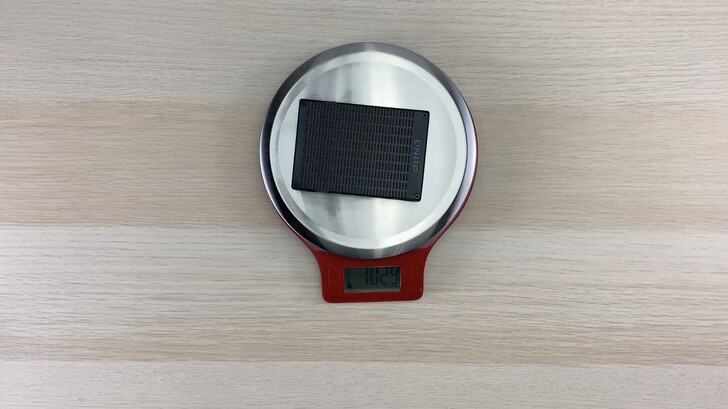

QDA-UMP 本身重量約 102.9g。

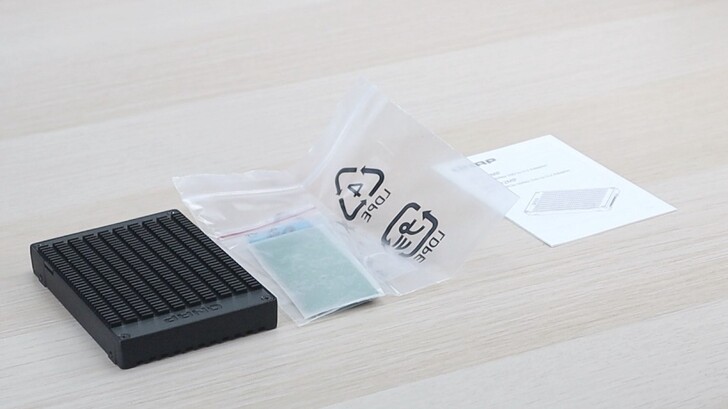

包裝中除了 QDA-UMP 本體,還包括了兩片散熱貼片、M.2 螺絲、說明書。

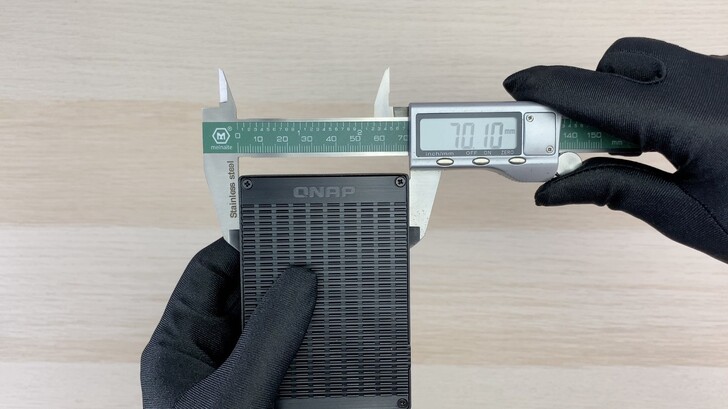

正面上方有 QNAP Logo,機身蓋上有鋁擠型的鰭片,寬度約 70.1~70.2mm。

QDA-UMP 機身和頂蓋都是金屬鋁材質,厚度約 15mm。

接著看到 NAS 拆解,這邊已經將機殼、硬碟支架拆除,剩下主機板周圍的金屬固定架和後檔板。

硬碟支架上包括 9bay 的擴充卡,擴充卡除了顯而易見地用 PCIe 與主機板連接,另還有一條高速傳輸線,可以在稍後主機板上看到其插槽。

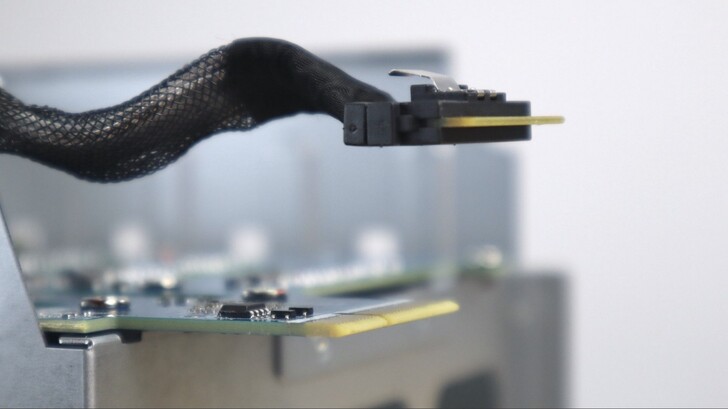

擴充卡上的 PCIe 與高速傳輸介面接頭。

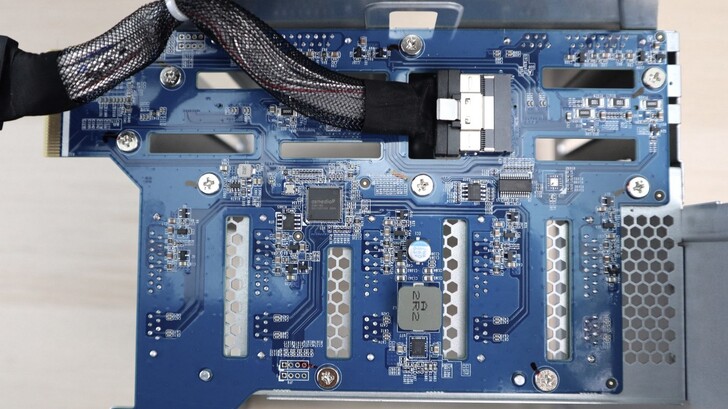

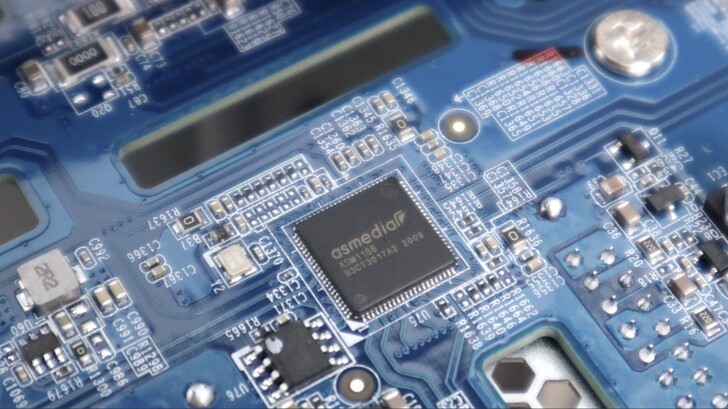

硬碟架上的擴充卡,採用 ASMedia ASM1166,將 PCIe Gen3 x2 轉接成六個 SATA3。

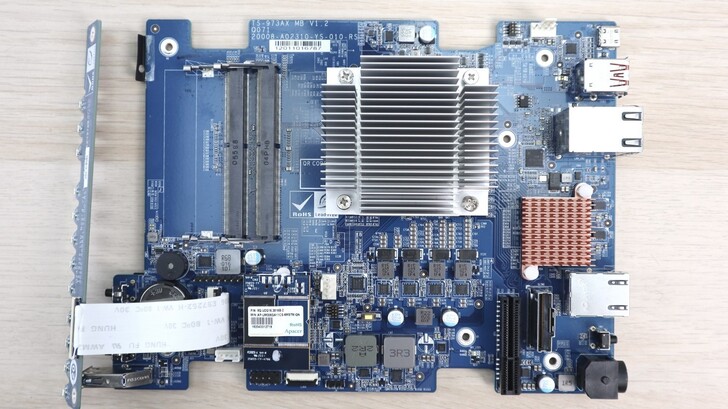

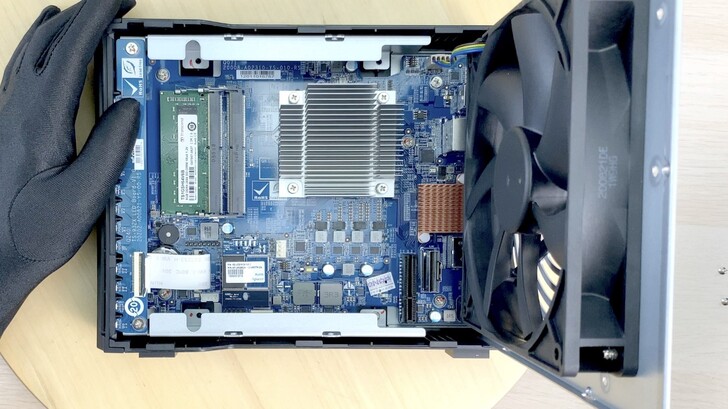

可見主機板本體正面上方寫著 TS-973AX MB V1.2,滿有趣的是這邊的型號就不見型號「h」的字樣。前面板的主要控制以排線連接,前置 USB 則是直接做在主機板上。圖中已經拆卸下 RAM,銀色散熱鰭片下方是 CPU,體積較小的銅色散熱鰭片下方是 10GbE 轉接晶片。

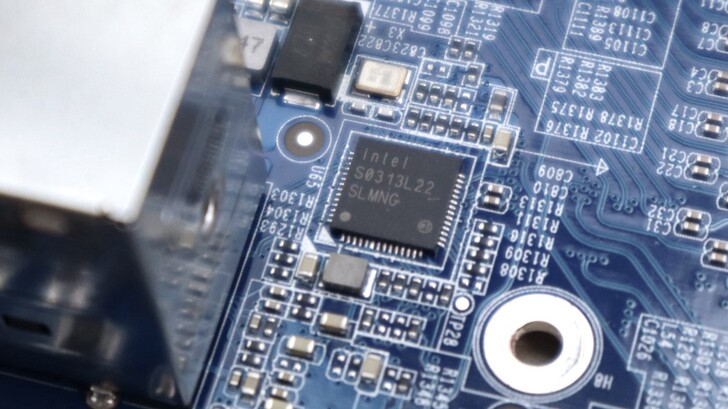

主機板上有兩顆 Intel S0313L22 SLMNG,就是目前常見的 Intel I225-V 2.5GbE 網路晶片,兩顆分別對應到機倍後的兩個 2.5GbE 網路孔。

另一顆 Intel S0313L22 SLMNG 在主機板背面,圖中左上部分。而在右下部份可以看到 Lattice,控制前面板的基本開關機、指示燈功能。

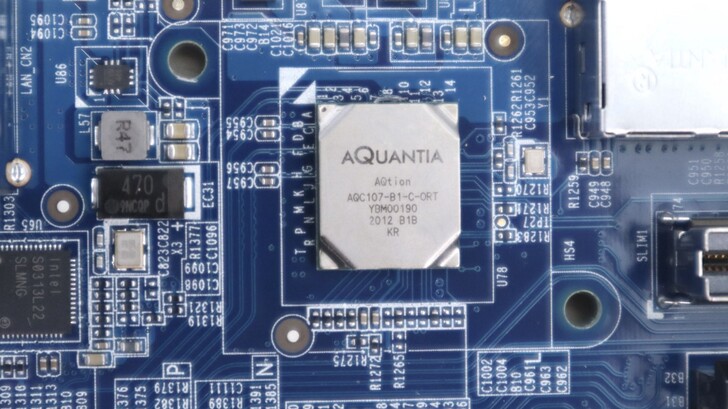

拆開銅製散熱器後,可以看到 AQuantia AQtion AQC107-B1,這是一顆 PCIe 轉接 10GbE 的晶片。之前開箱 QNAP QNA-T310G1T 中,也是採用同款方案,將 Thunderbolt 3 中的 PCIe 轉接為 10GbE。

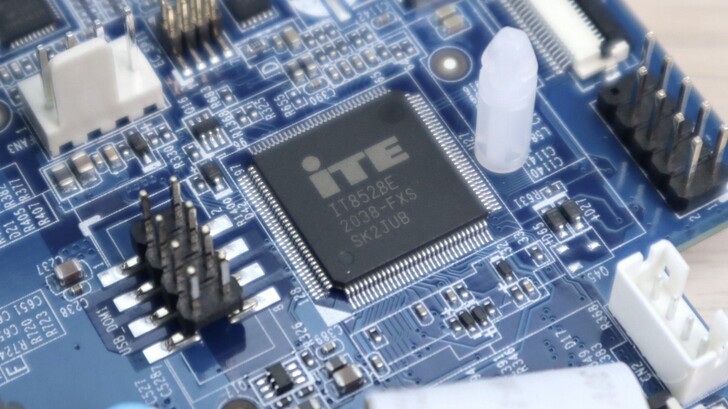

iTE IT8528E 可以是主機板的中樞,包括控制了 ROM 連接。

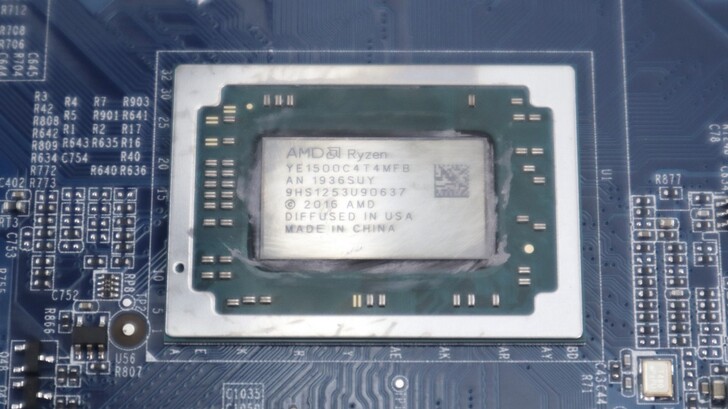

CPU 為 AMD Ryzen Embedded V1500B,這是一顆 LTS 版本的 CPU。四核心八執行緒,時脈 2.20GHz,L3:4MB,TDP:16W。

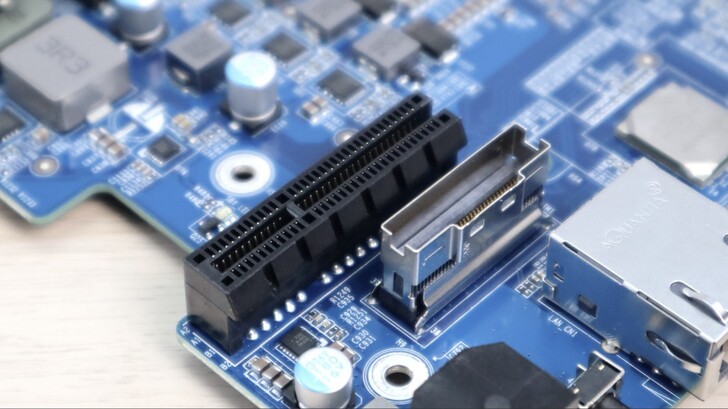

主機板上,連接擴充卡的 PCIe Gen3 接槽。

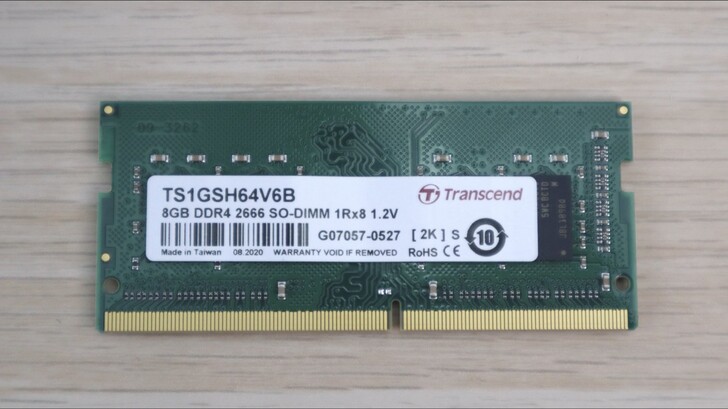

隨附的 SODIMM 記憶體為創見,DDR4 2666 8GB。不過配合處理器最高支援 2,400MHz,實際仍以 2,400MHz 運行。後來我手賤又把機器升級到兩條 16GB,共 32GB,插好插滿!

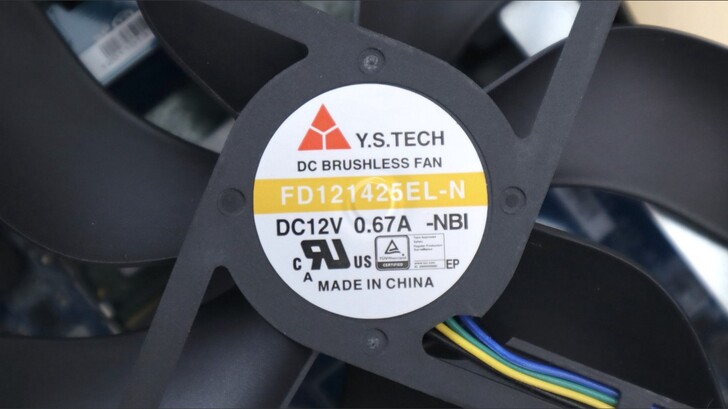

機身背後有個 14cm 的大風扇,製造商為元山科技。實際風量還滿足夠的,但要論靜音就還好,畢竟這麼強的效能和這麼多 bay 空將,全機散熱就靠這一顆風扇了,常見其他 8bay 以上的機種通常都是雙風扇了。

電源供應器採外置設計,為 EDAC 出品,型號:EA11011H-1200,輸出 12V,10A,120W,電源為較少見的 5pin 設計。電源供應器底部四個角落有腳墊,可以基本防止滑動。

看完這篇詳細分析的文章,想必你對 TS-h973AX 這台 NAS 有更深度的認識,了解其強大的硬體規格。下一篇我們會描述實際使用的感受以及第一次使用 QuTS hero 作業系統的心得。
