今天要開箱的主機板是華碩的 TUF GAMING Z590-PLUS WIFI。下稱 TUF Z590。這是一張 ATX 的主機板,為 Intel Socket 1200 的平台。售價為 $6,990 元。

影片中除了介紹 TUF Z590,還有介紹 ASUS ROG STRIX B560-F GAMING WIFI。

盒裝正面以黑色為主,少量 TUF GAMING 的黃色點綴,右下角有 TUF 新的 Logo 視覺。這次預計搭配 i9–11900K 來測試、跑分。

盒裝背面有規格和特色說明,包括 USB3.2 Gen2 x2、OptiMem II、AI Noise Cancelation、Gaming Network Solutions。

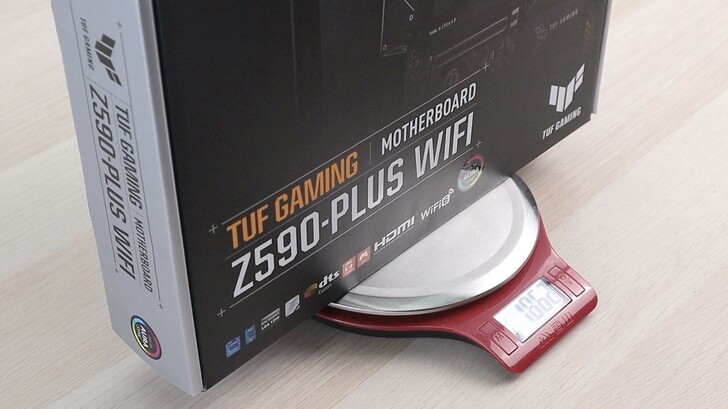

TUF GAMING Z590-PLUS WIFI 盒裝重量達到 1,862g。

開箱取出主板後,底下夾層中有 TUF GAMING 品質卡和貼紙。

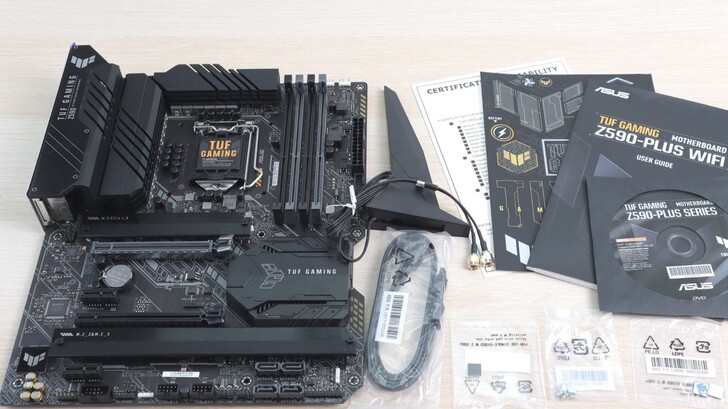

主機板一隅,與說明書、貼紙、證書、光碟、螺絲、SATA 線、天線座、盒裝排列。

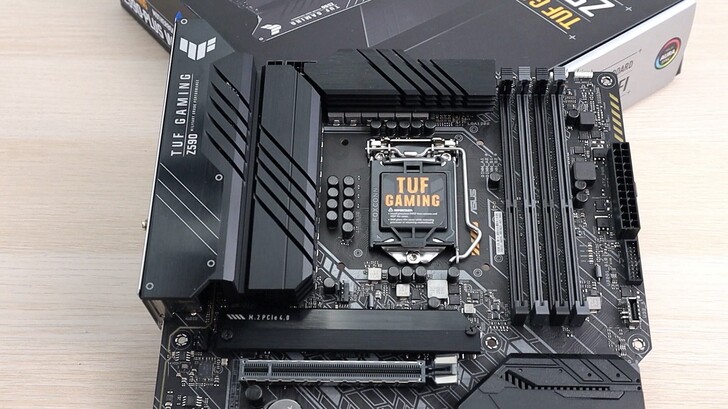

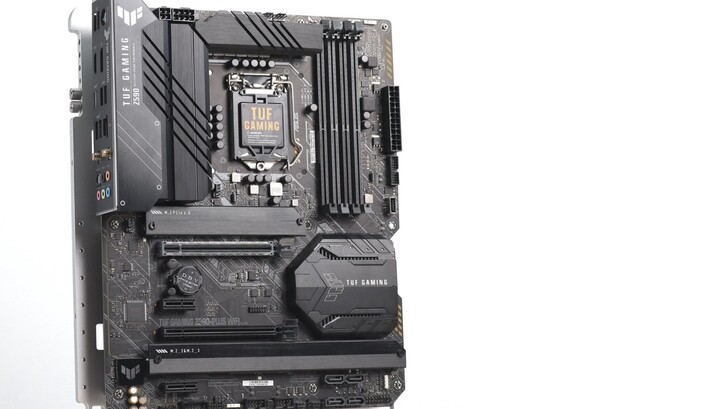

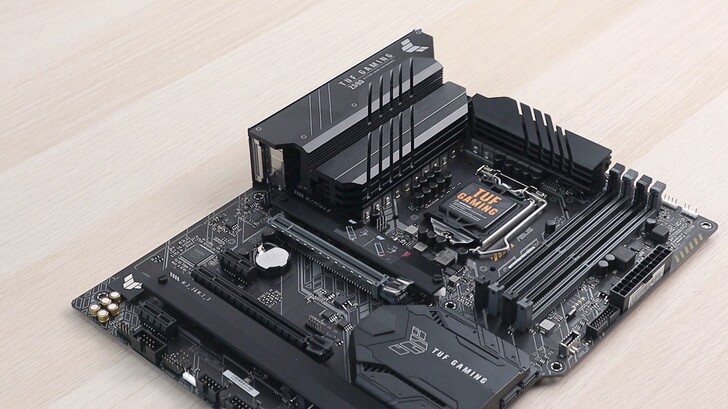

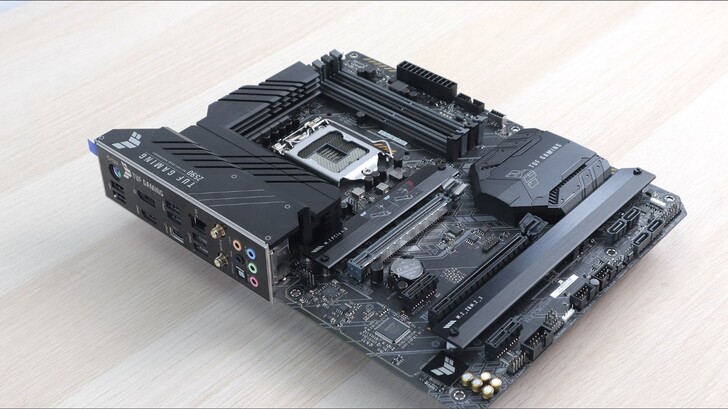

打開包裝還沒拆下散熱片,就可以看到兩排超多電感和電容。相較上一代 TUF Z490,TUF Z590 的供電規模更大,總共有 16 相。且 TUF Z590 還加上了一體式的 I/O 擋板,整體定位感覺更拉高了一些。

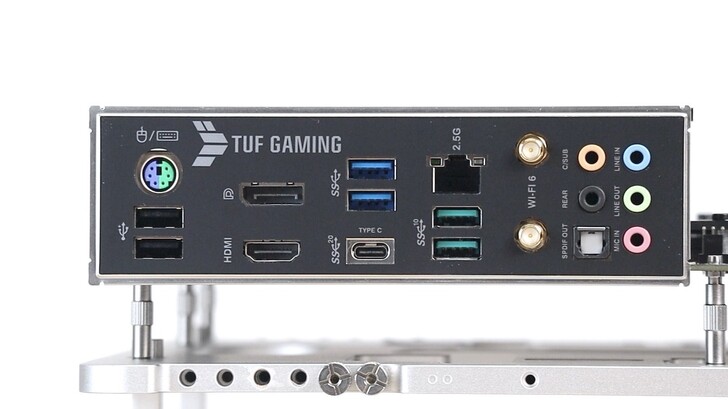

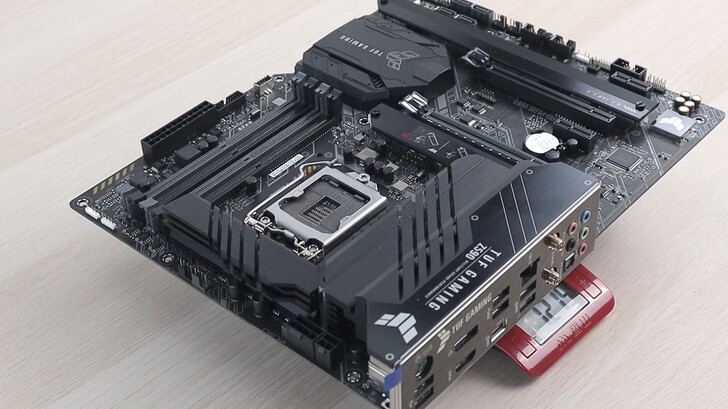

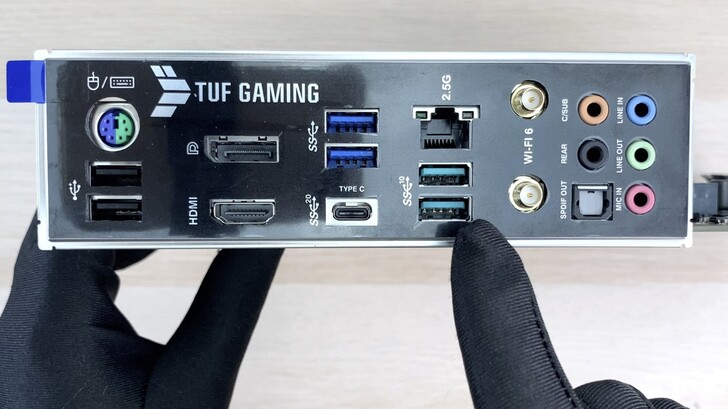

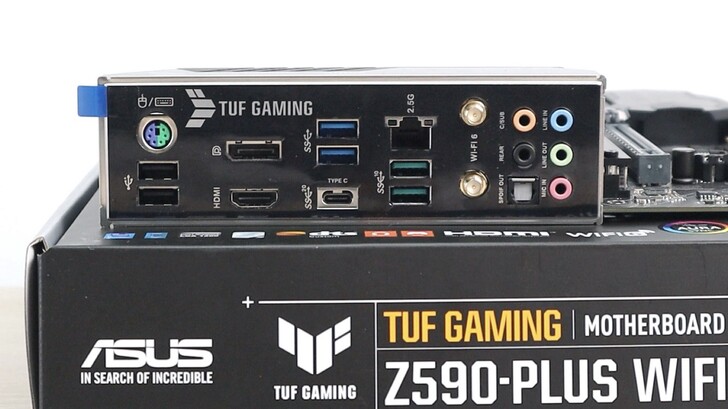

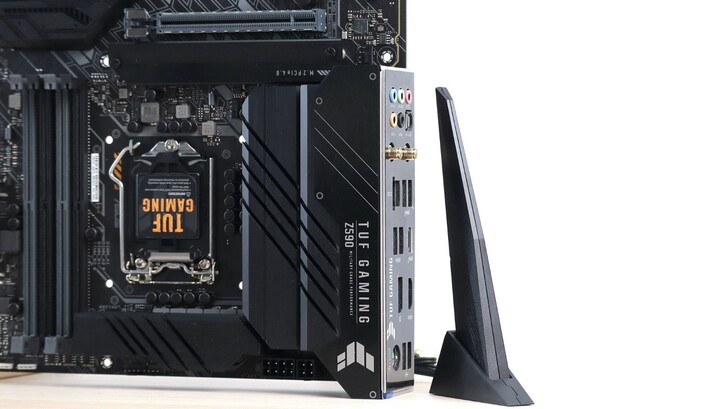

後 I/O 有一體式的擋版,規格包括 PS/2 一組、USB2.0 兩個、HDMI 一個、DP 一個、USB3.2 Gen2 x2 20Gbps(USB-C)一個、USB3.2 Gen2 10Gbps(USB-A 淡藍色)兩個、USB3.2 Gen1 5Gbps(USB-A 藍色)兩個、2.5GbE 網路一個、Wi-Fi 6 天線一個。

其中 HDMI 的升級是滿有感的,因為 Intel 處理器第 10 代包括第 10 代以前,CPU 內顯若以 HDMI 輸出,最高只有 4K 30Hz。但在第 11 代處理器終於支援到 4K 60Hz 的輸出,因此主機板的 HDMI 也因此升級了。

DisplayPort 也是同樣道理但略有不同,處理器規格從原本 4K 60Hz 提升到 5K 60Hz,但大多數主機板仍只支援 4K 60Hz。不過我仍覺得非常夠用,畢竟市面上 5K 的螢幕並不多,價格也高出不少,5K 螢幕不是大多數人會用倒的。大家在選購主機打算用內顯,可以多留意處理器和主機板支援的影像輸出規格。

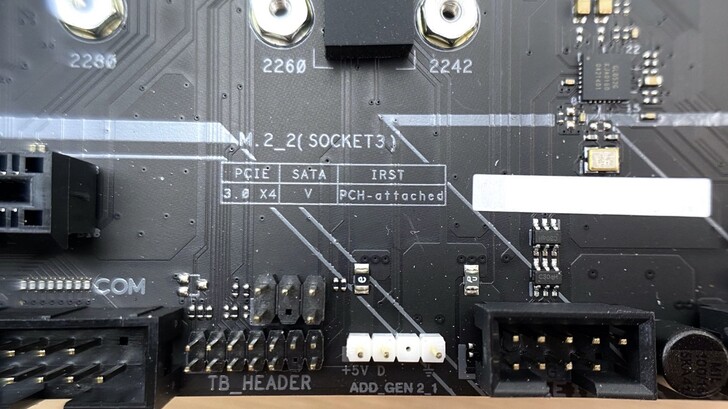

第 11 代處理器支援 Thunderbolt 4,TUF Z590 內建的 I/O 部分內建沒有支援 Thunderbolt,但可透過擴充卡並連接 TB_Header 來擴充。雖然我會覺得比較可惜,但以不到萬元的價位來說,是非常合理的。

以 Z590 等級,四大板廠來說,內建 Thunderbolt 4 的都是萬元左右的價位,甚至 $15,000 等級才有內建。對於不需要 Thunderbolt,但又希望供電能力不錯,能發揮 i9 處理器性能的消費者來說,我覺得 TUF GAMING Z590 PLUS WIFI 就是萬元以下很好的選擇。

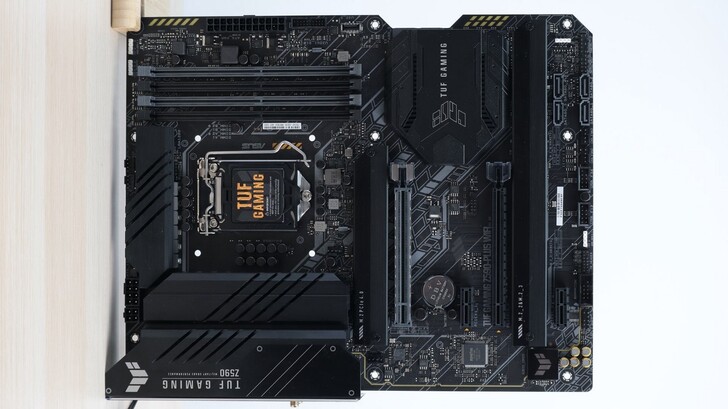

TUF GAMING Z590-PLUS WIFI 重量約為 1,215g。

目前 TUF Z590 價格大約是 $6,990 元,以這麼誇裝的供電規格和足夠大多數消費者使用的 I/O,價格不到 $7,000 元,我覺得 TUF GAMING 這張主機板的 CP 值很高。

支援 Intel 第 10 代和第 11 代處理器,為 LGA 1200 socket。

Z590 晶片組的地方,主機板有內凹一個區域,這邊側邊有兩個 SATA3 可以安裝

內建 Wi-Fi 6 擴充卡於後 I/O 區域。隨附的天線有底座,可以直立在桌上。

總共有三條 M.2,兩條 PCIe x16。第一條 PCIe x16 有加強的金屬固定。

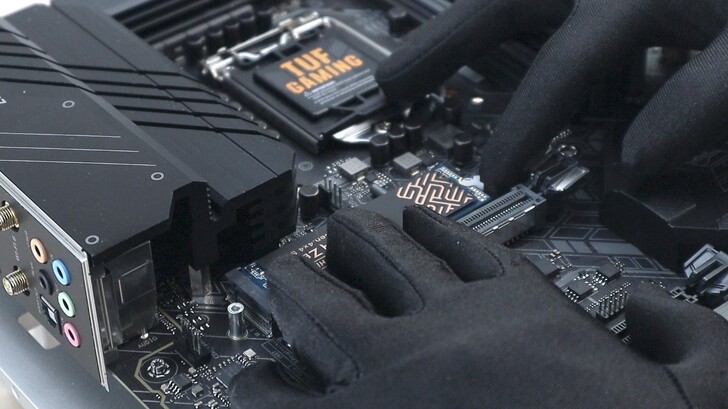

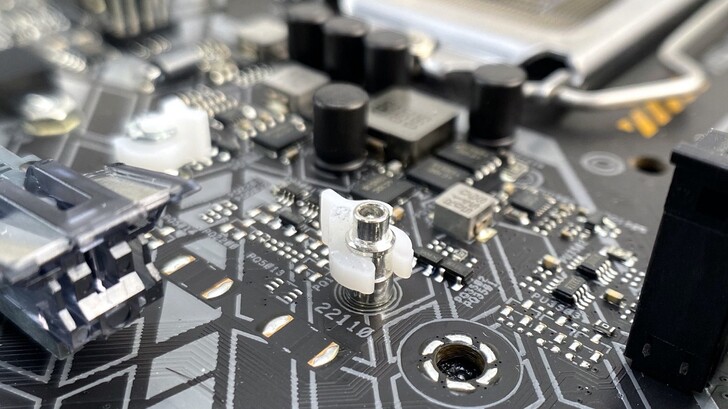

這次 ASUS 主機板的一個小亮點,就是在 M.2 加入 Q-Latch。實用性非常高。就是在 M.2 位置加上塑膠卡扣,就可以達到免螺絲 M.2 SSD 安裝。是目前看到技能免工具安裝,又能兼顧散熱片的好辦法。

不僅安裝 M.2 SSD 更加方便。省去 M.2 螺絲的步驟,也避免了安裝時螺絲不見。或是未來擴充時,發現缺少 M.2 螺絲的窘境。

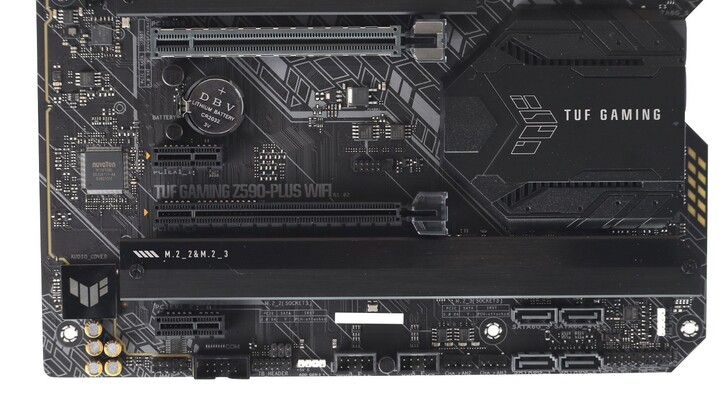

第二條 M.2 和第三條 M.2 在下方排列,共用同一片長條的散熱片。拆開散熱片後,也可以看到這兩條 M.2 安裝空間也是具備 Q-Latch 的功能。

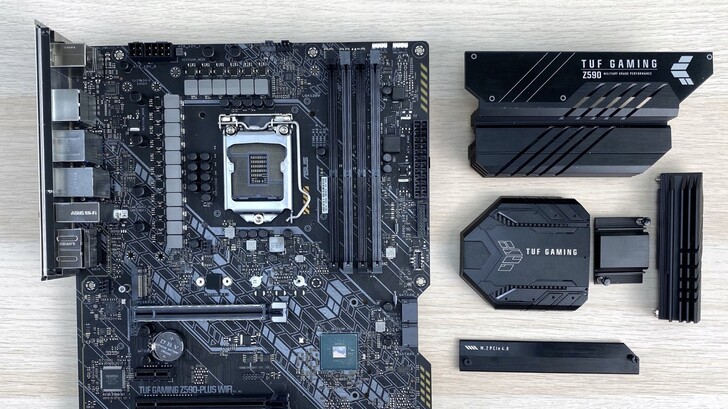

逐一卸下螺絲,拆下散熱片,露出主機板主要零件全貌。

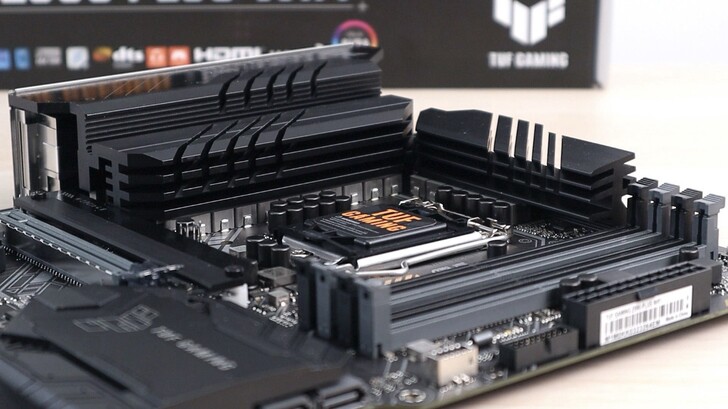

Z590 晶片組地方的外殼是塑膠材質,上面印著 TUF GAMING,但底下仍有一片較小的金屬散熱塊。整體來說,金屬散熱片的表面處理都蠻細緻的,髮絲紋紋路不會太粗,摸起來很舒適。M.2 散熱片也使用不會離開本體的螺絲,安裝上比較方便,也不容易發生螺絲不見的狀況。

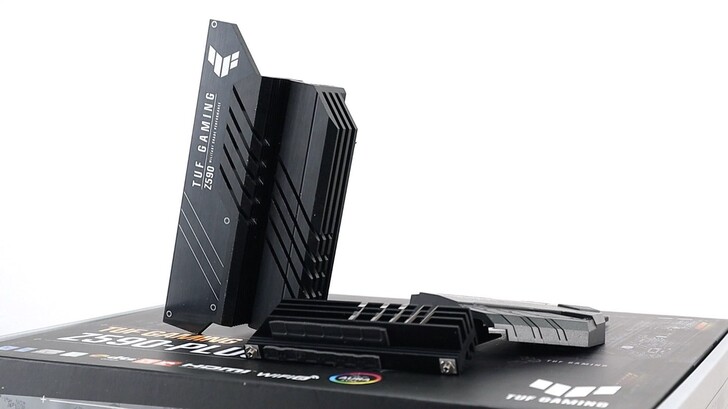

其中一體式擋板的散熱片相當大塊,重量也著實驚人,原本以為他是兩塊散熱片疊在一起,拆下後才了解他是一整個大塊,只是設計上把他切成兩邊的感覺。

TUF Z590 中間為 14+2 相的處理器供電,相較上一代 TUF Z490 的 12+2 相,又近一步增加。CPU 電源為 8+4 pin 的 ProCool 接頭。

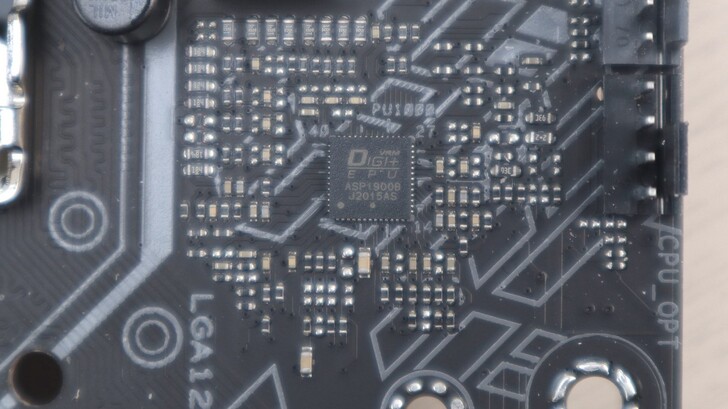

PWM 為 ASP1900B Digi+ VRM。

超壯觀的一整排電感,TUF Z590 有高達 14+2 相的處理器供電,16 顆的規模視覺上很爽。

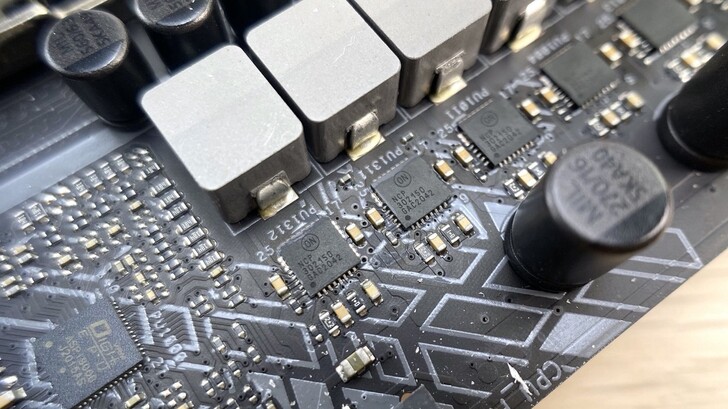

採用 DrMOS,為 ON Semiconductor 的 NCP302150。

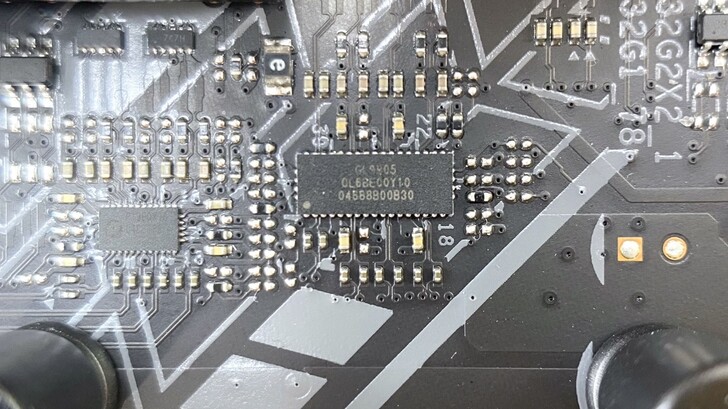

Genesys GL9905 是 USB3.2 Gen2 x2 的 IC。

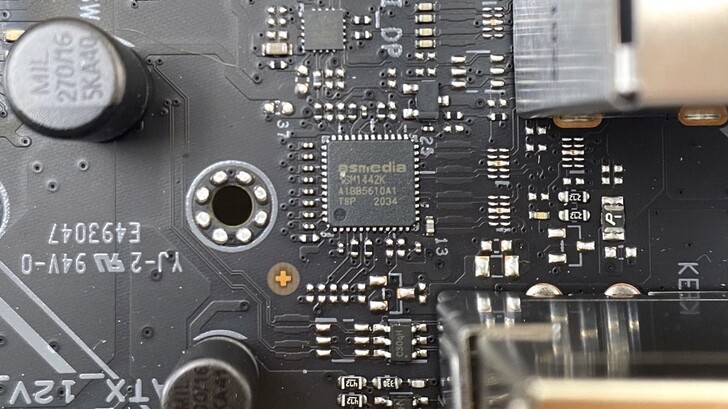

ASMedia ASM1442K 為 HDMI 晶片。

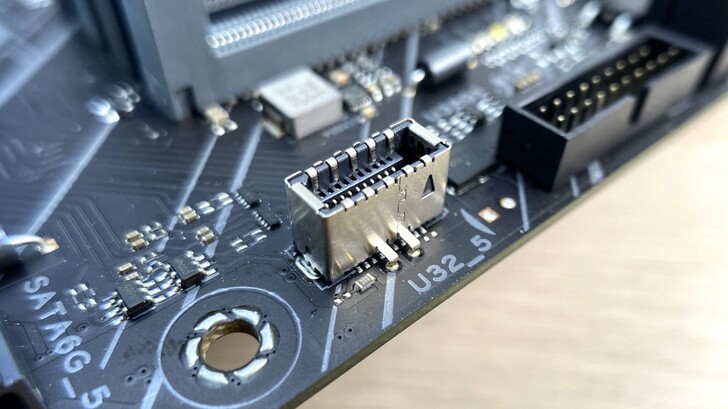

前置 USB-E 為 USB3.2 Gen2 10Gbps 規格。

Intel I225-V 的 2.5GbE 網路晶片。

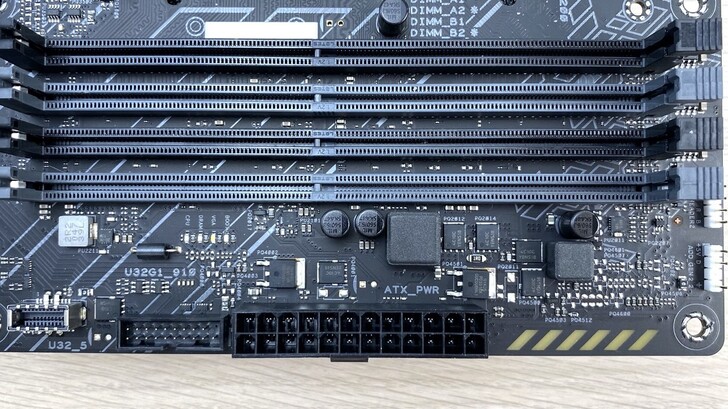

記憶體部分有四個 DIMM,最高支援 128GB。具備 OptiMem II,標示記憶體時脈可以到 5000MHz 以上。

測試平台規格
CPU:Intel Core i9–11900K
Cooler:darkFlash​ Symphony TR-360
MB:ASUS TUF GAMING Z590 PLUS WIFI
RAM:CORSAIR​ VENGEANCE RGB PRO SL 32GB (2x16GB) DDR4 DRAM 3200MHz C16 Memory Kit — White
SSD:TEAMGROUP​ T-FORCE CARDEA ZERO Z440 1TB
PSU:be quiet​! STRAIGHT POWER 11 1000W Gold
Test Bench:STREACOM​ BC1.0
Screen:小米​ 34 型曲面螢幕
Data Backup:OWC​ Envoy Pro FX 1TB

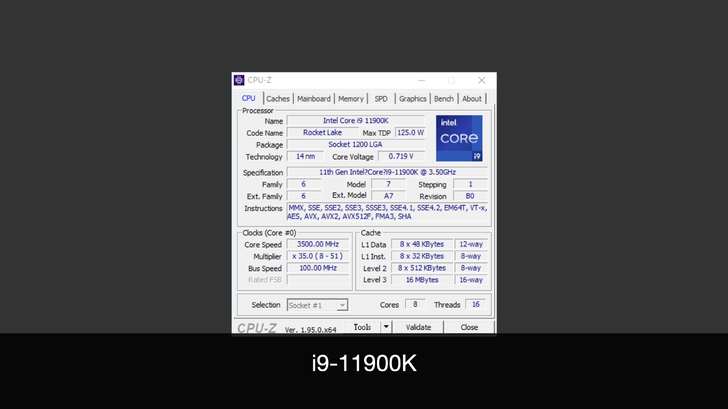

在 CPU-Z 中可以看到這顆處理器是 i9–11900K。在 BIOS 設定中設定為「水冷超頻」模式。設定方式非常簡單,其他模式包括「靜音」、「風冷超頻」……等,就是一鍵選模式切換的概念。

在 Cinebench R20 當中總分為 6217 pts,單核分數為 646 pts,MP Ratio 9.62x。

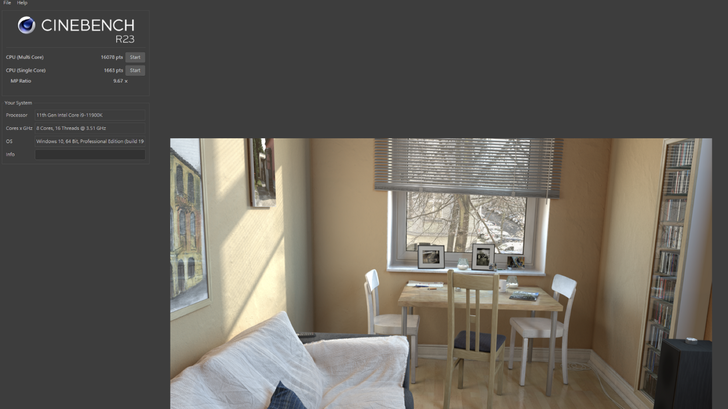

在 Cinebench R23 當中總分為 16078 pts,單核分數為 1663 pts,MP Ratio 9.67x。

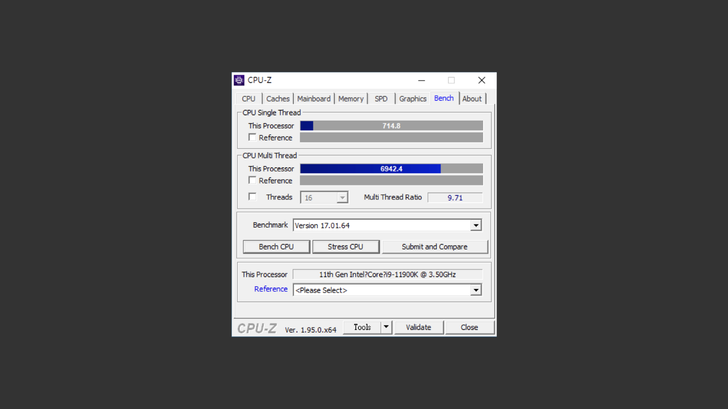

在 CPU-Z 當中多核心分數為 6942.4,單核心分數為 714.8。

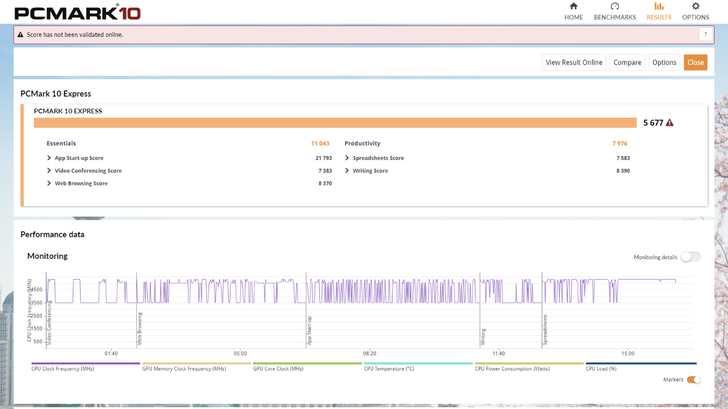

在 PCMark 10 Express 當中總分達到 5677 分。

總結來說,TUF GAMING Z590-PLUS WIFI 以親民的價格搭配 i9–11900K 還是發揮得不錯,各項表現成績不輸給萬元的主機板。BIOS 操作介面也有簡單的超頻設定,滿方便的。I/O 規格、水冷、RGB 也能滿足大多數使用者的需求,還內建了 Wi-Fi,個人覺得是滿划算的。
