今天要開箱的這張主機板,是 ASRock Z590 Taichi。Z590 Taichi 是 ASRock 這代推出的旗艦款,規格是 ATX 大小,目前售價為 $13,990 元。

有關 Z590 Taichi 搭配 i9–11900K 的跑分實測,可以看這部影片或到另一篇文章了解。影片 4: 06 也有 Z590 Taichi 齒輪轉動的實際情況拍攝。

包裝一如繼往,非常豪華的盒裝。盒裝背後有這次的產品特色。包括 Wi-Fi 6E、優異的 ESS ES9218 SABRE DAC、前置 USB3.2 Gen2 x2 20Gbps……等,後續也會進一步提到。

盒裝內分為兩層,一層是主機板,一層是所有配件,比較不容易混在一起。

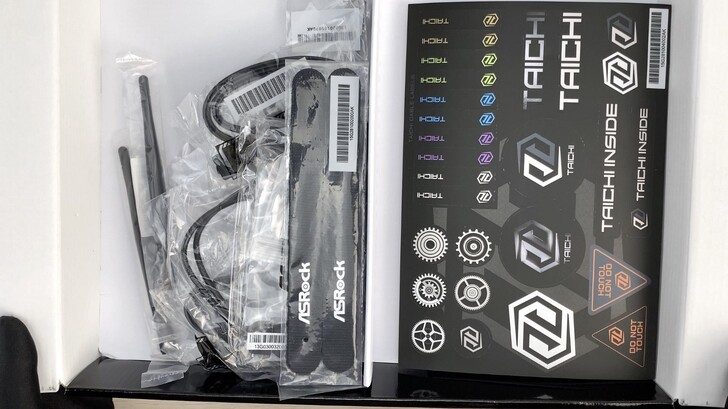

配件中包括天線、魔鬼氈束帶、SATA 線、貼紙……等。

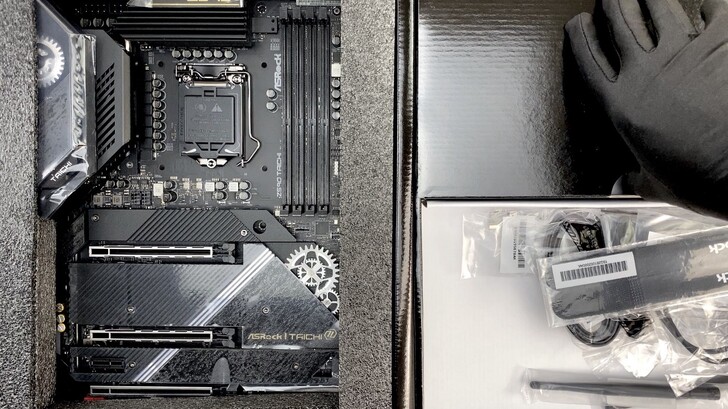

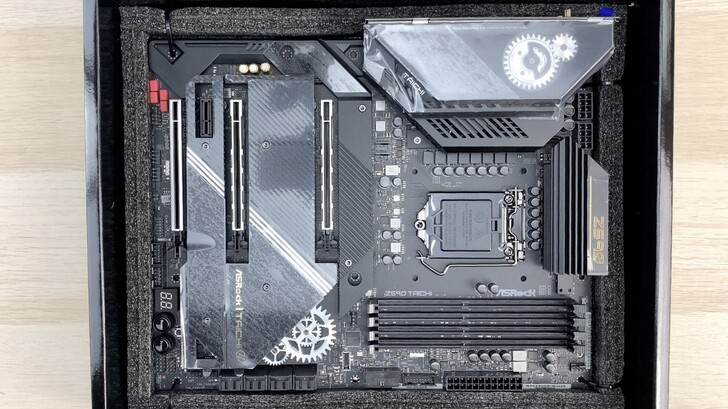

主機板層打開後,可以看到周圍包裝得很安全,四邊都有較厚的發泡材質做緩衝。

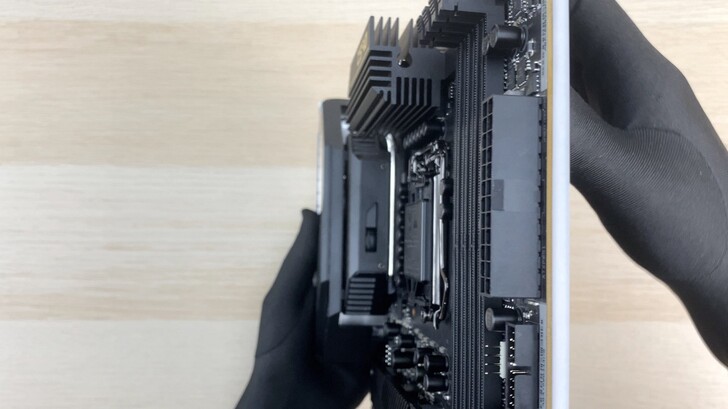

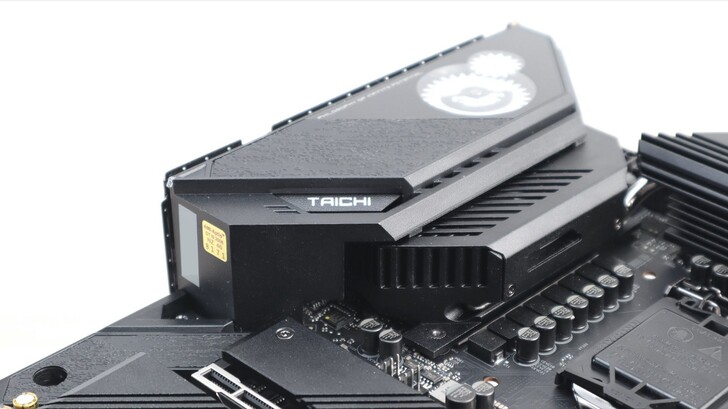

從側邊可以看到 VRM 的散熱鰭片上分成超多片,中間還有導熱管。

從背面逐一卸下背板螺絲與背面螺絲。全黑的金屬背板,做工非常細膩,表面相當順滑、不刮手。相較上一代,少了其他顏色的襯托,主要以黑色為主,但還是可以看到齒輪的設計元素貫穿,整體可以看到更加低調。

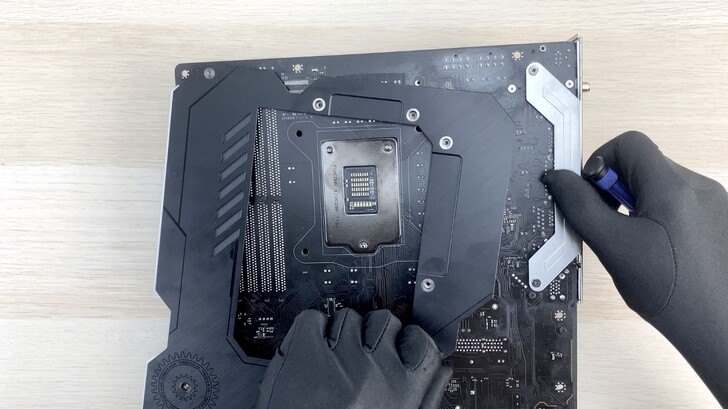

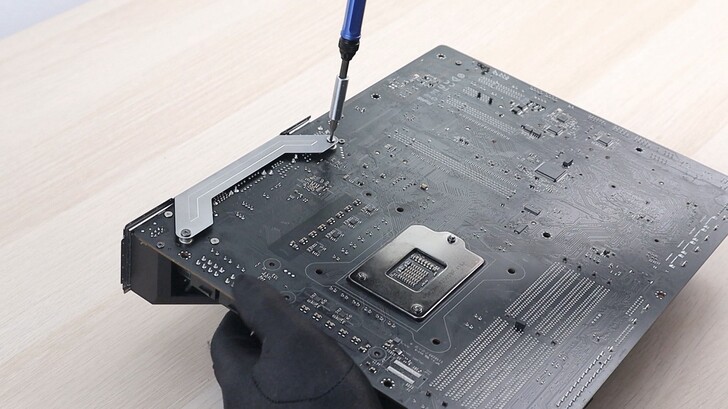

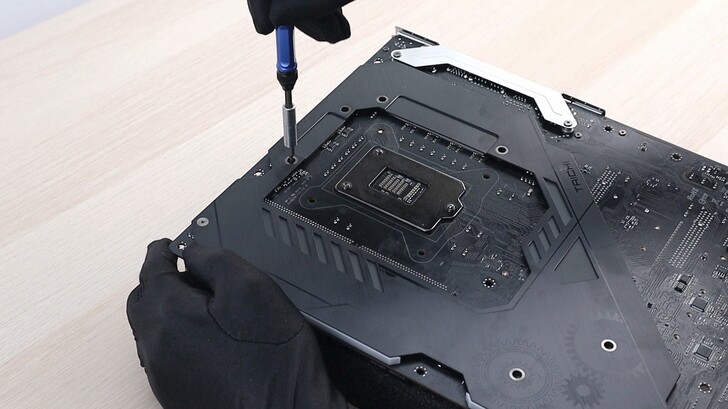

金屬背板卸下後,再將主板上的一些螺絲卸下。

卸下底部固定後 I/O 擋板的兩顆螺絲。

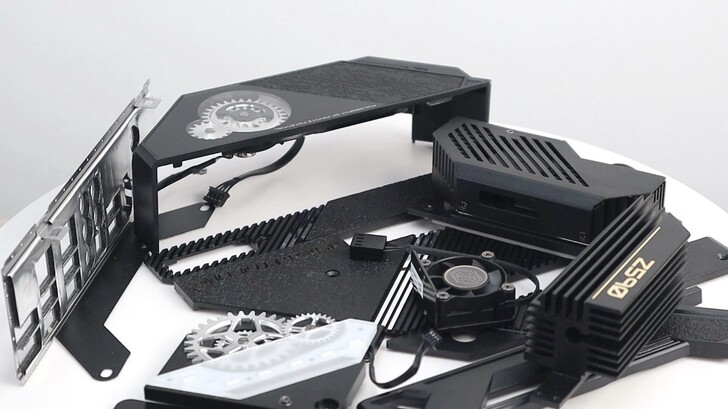

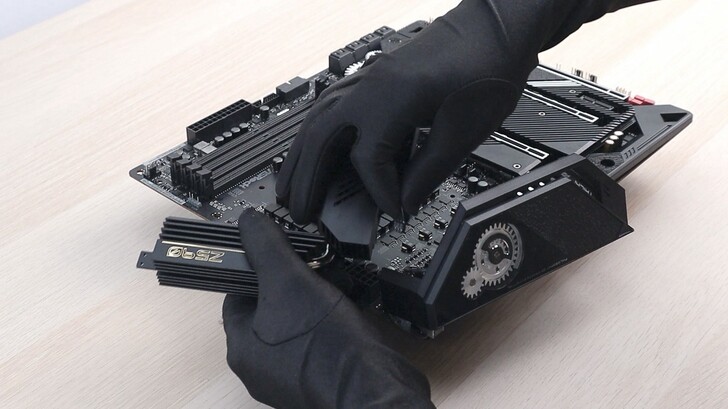

回到主機板正面,逐一拿下散熱片。

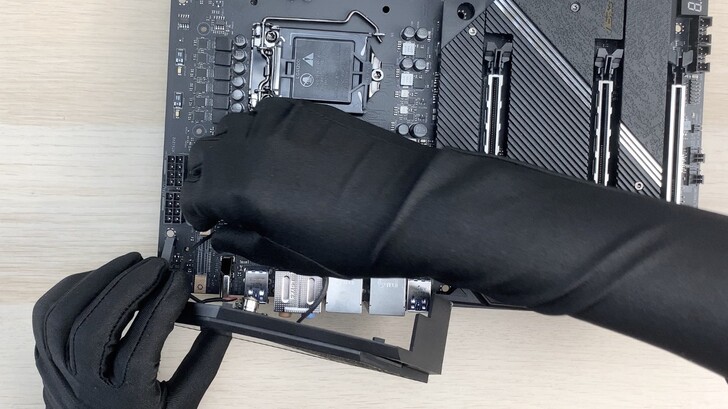

I/O 遮罩上有三條排線與主板連接,逐一將其卸下才能將遮罩移除。

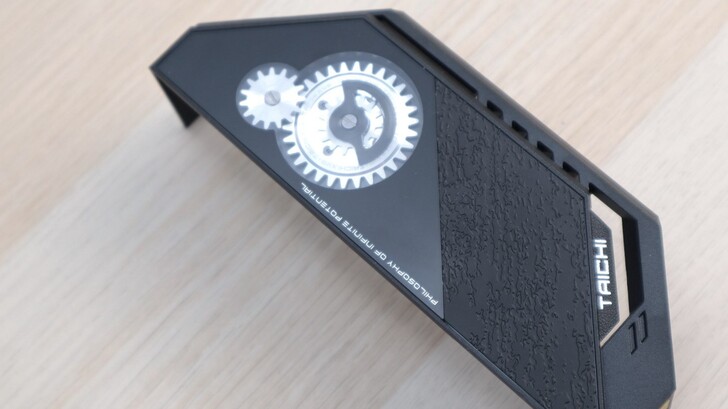

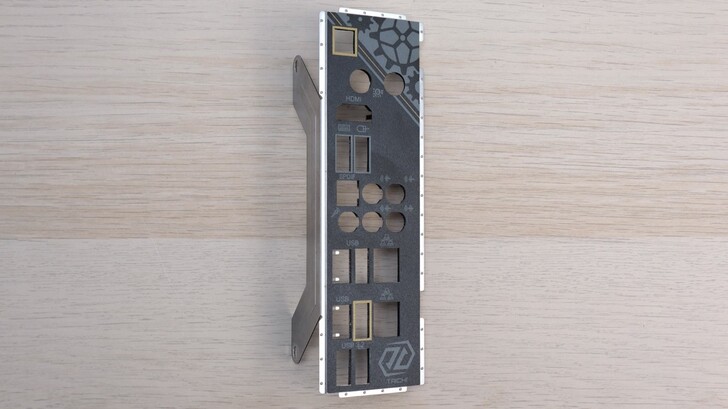

I/O 一體擋板上可以看到 Taichi 的 Logo 和齒輪的元素。

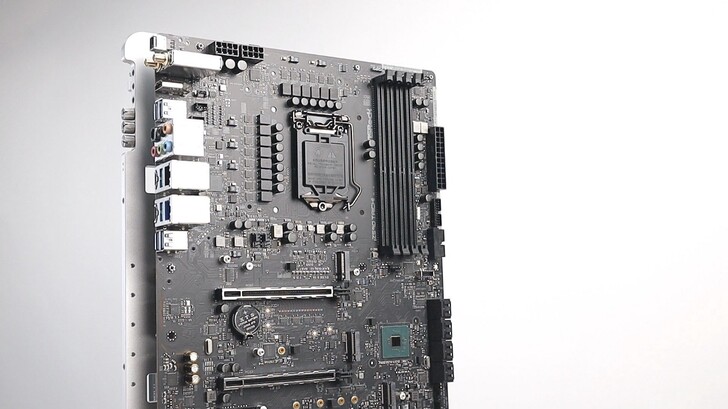

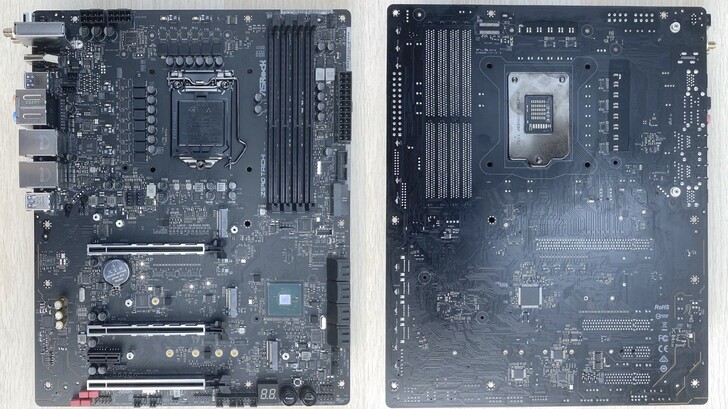

至此可以看到 Z590 Taichi 正反面全貌。

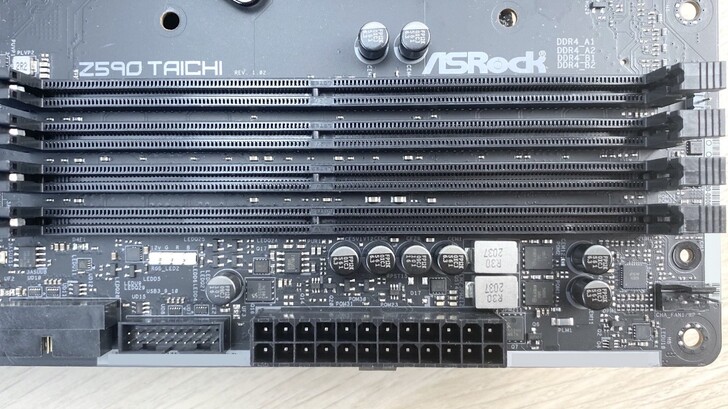

記憶體為四條 DIMM,最高支援到 128GB 的容量。Z590 Taichi 標示記憶體超頻可達 5000MHz。

Socket 固定座金屬件,表面有額外電鍍,看起來顏色比一般的灰,因此很好辨認,多了一分低調的實力感。

這次很特別的就是 Taichi 的齒輪會轉動了!

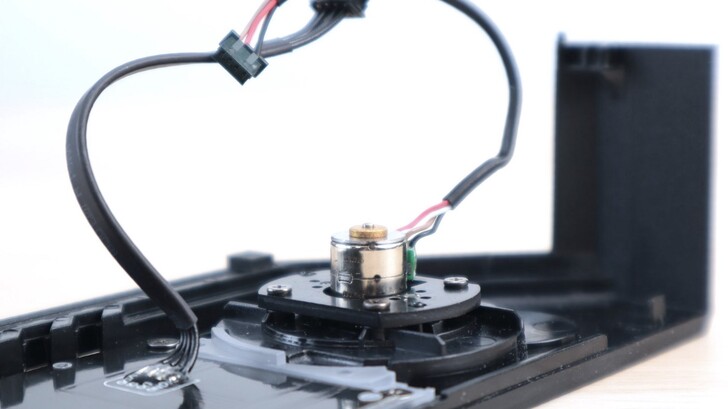

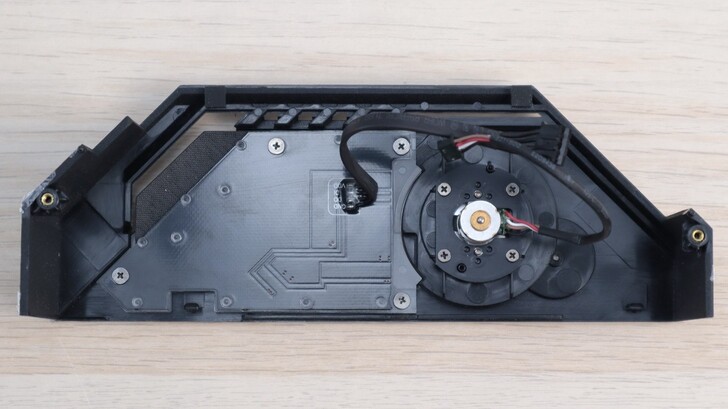

背面可以看到控制轉動的馬達。

馬達本身有一點高度,這個區域的 I/O 也都有設計避開避免干涉。

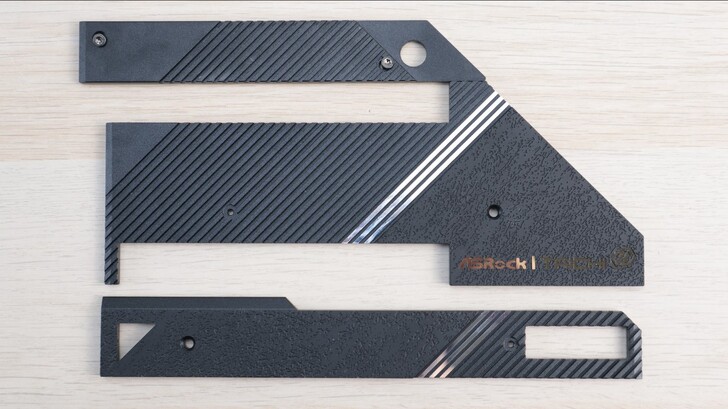

三片 M.2 金屬散熱散熱片,上面有斜向溝槽,其中我覺得反光銀色的三條非常有識別性。螺絲則是使用了 Taichi 系列的六角,可以用隨附的六角螺絲起子轉開,感覺更有儀式感,跳脫桌機組裝,而是在安裝精品的感覺。不過我覺得十字還是更方便一些。

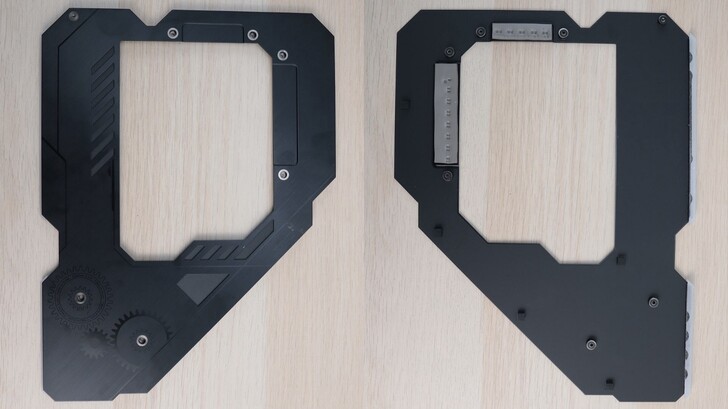

主機板金屬背板的正反面,整體做工延續的 Taichi 系列的優勢,質感非常細緻。可以看到背板正面也有齒輪的圖案,背面在供電部分的零件也有導熱貼片讓背板可以幫助散熱。右側一些白色霧狀透明側邊條,讓主機板上的 LED 燈珠可以均勻的散開光線。

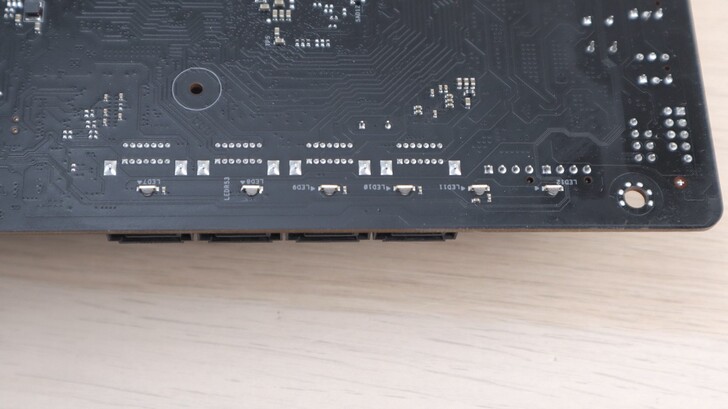

主機板上有數顆 LED,發出 RGB 燈光效果。

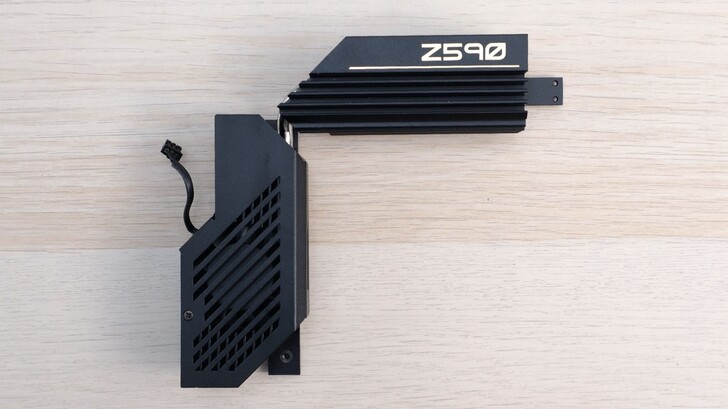

VRM 散熱片部分上邊和左邊是一體的,中間有一根導熱管連接兩區散熱片。可以看到左側部分裡面有一顆風扇做主動散熱。

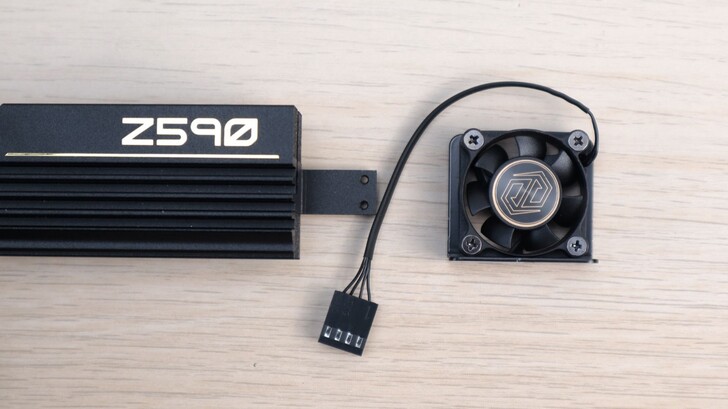

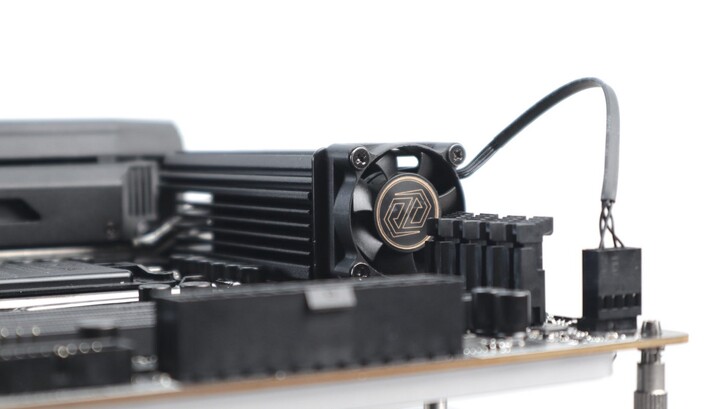

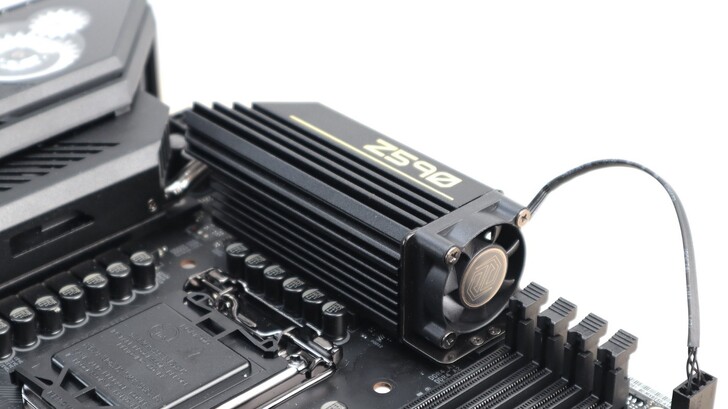

VRM 上邊散熱器的左邊預留了一個風扇的安裝鎖孔。包裝配件中隨附有一顆 3cm 的風扇,使用一般風扇的 4pin 連接。滿有趣的是,關於這顆風扇,在收到 Z590 Taichi 前,我在 Z590 Taichi 官網頁面看到他居然用了「奉贈」這樣的詞。讓我覺得非常有意思,這個文案瞬間讓風扇價值增加了不少。

在主機板右上角,DIMM 旁邊有一個 4pin 的風扇供電,可以直接給這顆風扇供電。風扇上也有太極的 Logo。

相較上一代 Z490 Taichi 也可以發現鋁擠型散熱片的方向不同,風扇也因此改到 DIMM 旁邊。

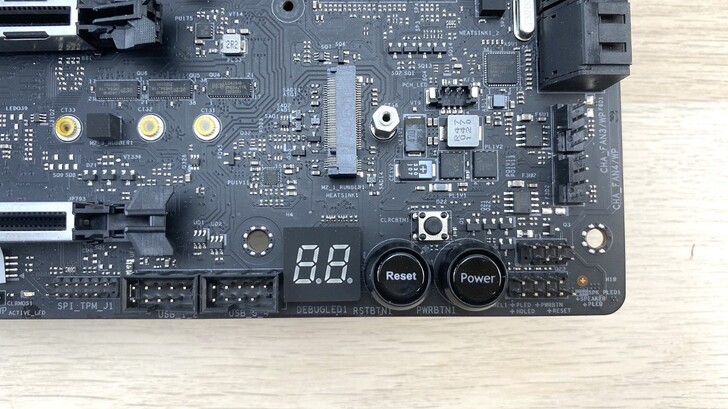

主機板右下角有獨立的 Dr.debug 燈、Reset、Power、Clear CMOS 按鈕,都是高階主機板才有的規格。上方 4pin 的接頭是 Z590 晶片組散熱片上,兩顆齒輪周圍會發光的 LED 燈連接器。

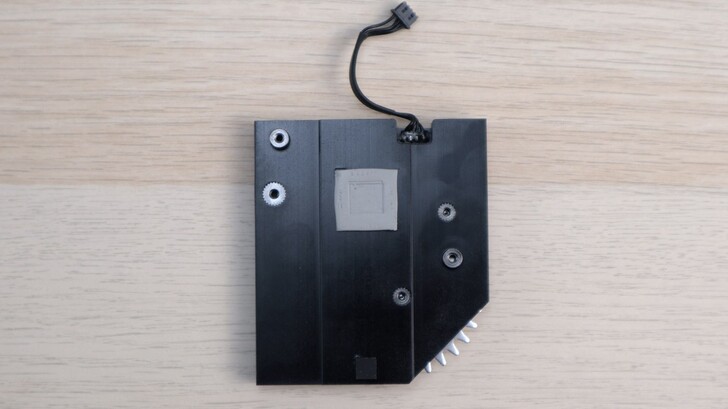

這片就是 Z590 晶片組散熱器的背面,可以看到連接線就是 LED 燈光控制。

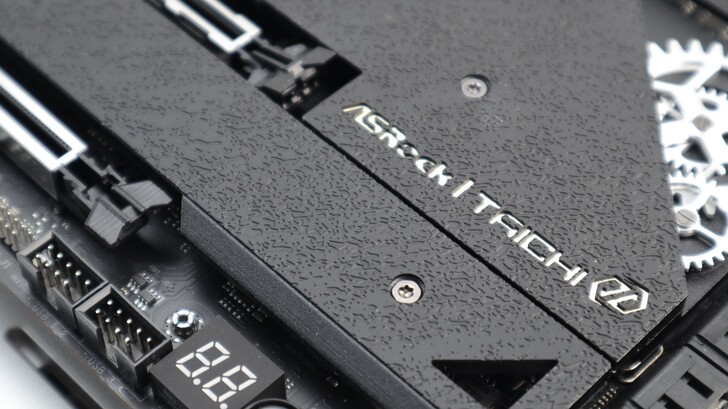

I/O 遮罩上有一片皮革質感的 TAICHI 字樣,整個遮罩的造型非常大。

金屬表面的質感看起來有凹凸強烈的紋理,但實際上摸起來不會太粗獷,手感不錯。

可以看到高階主機板的安裝件真的又多又豐富,質感也相當不錯。

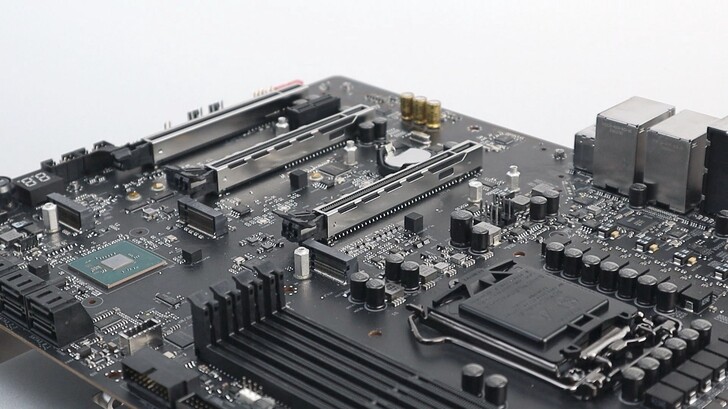

三條 PCIe x16 插槽都有額外的金屬殼加強保護。

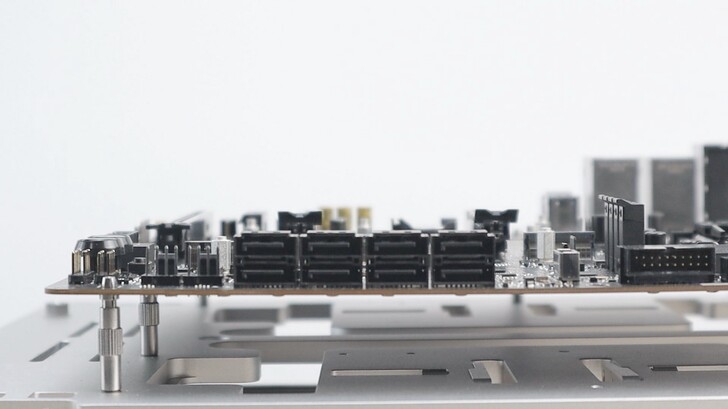

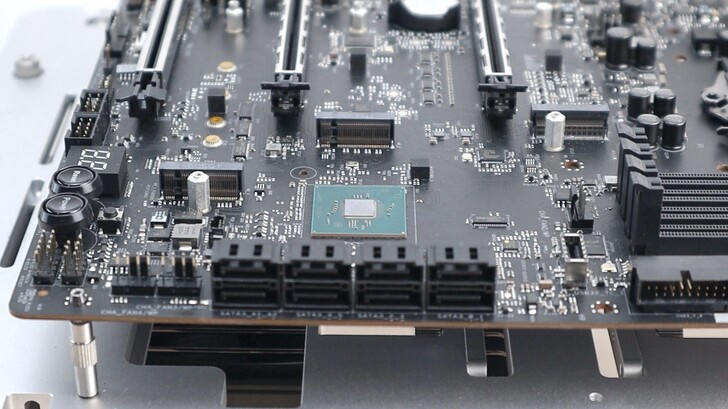

總共有 8 個 SATA 3,兩層排開成四棟,豪華壯觀呀。

SATA 3 區域背後就是 Z590 晶片組的位置。

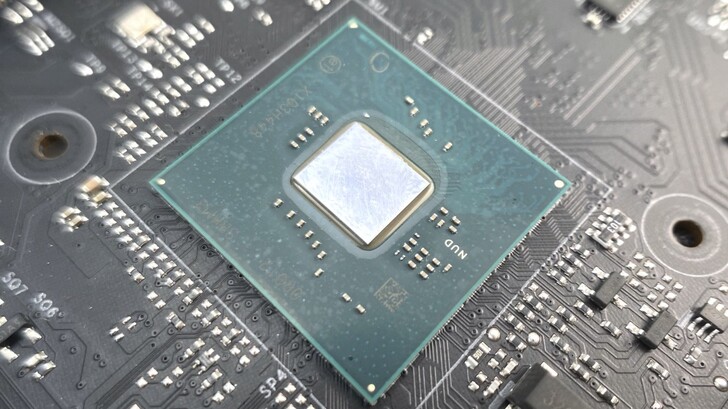

Intel Z590 chipset。

PWM 控制器為 Renesas ISL69269。

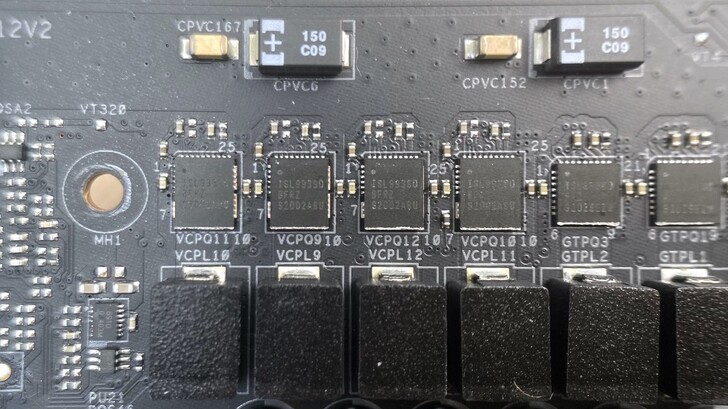

14 相 90A DrMOS 為 Renesas 的 Electronics ISL99390。

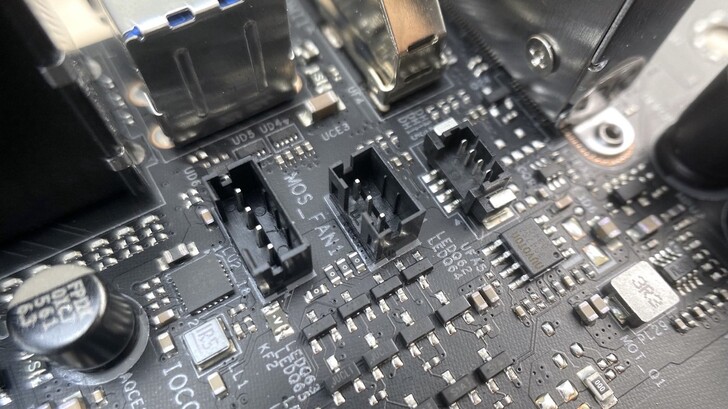

主機板上的三個接頭,對應到風扇、齒輪步進馬達、燈光效果。

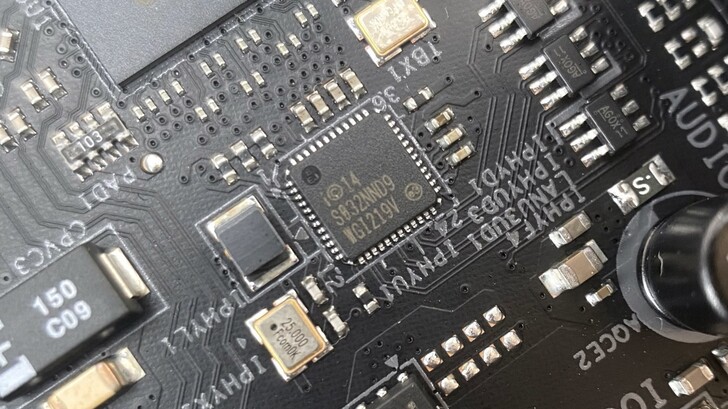

GbE 網路的晶片為 Intel I219-V。

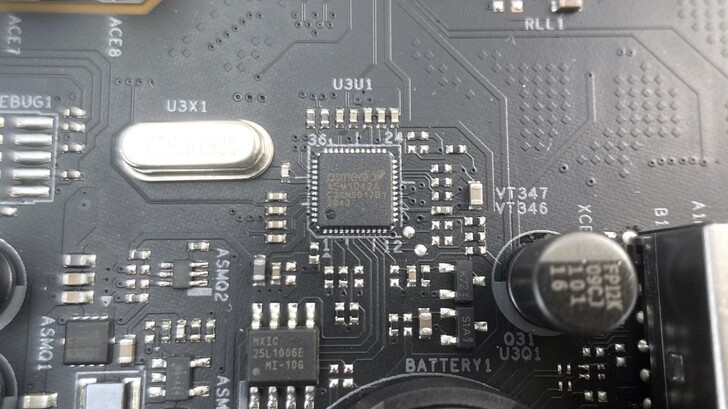

ASMedia ASM1042A,將 PCIe 轉接成 USB。

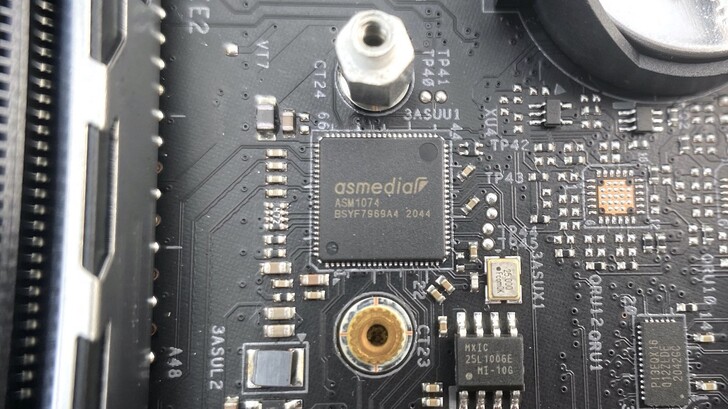

ASMedia ASM1074 是 USB 控制器。

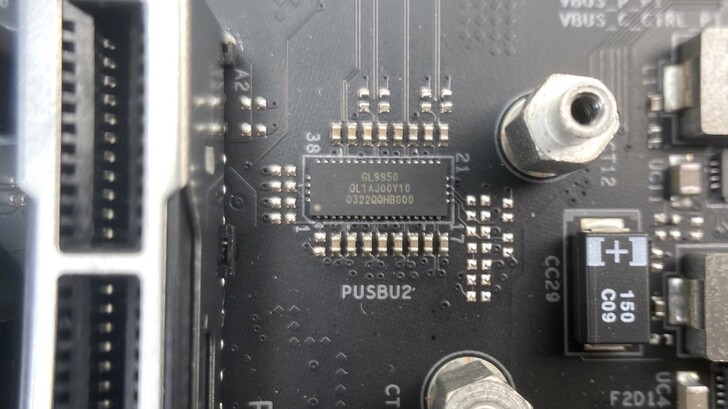

Genesys GL9950 是 USB3 的 IC。

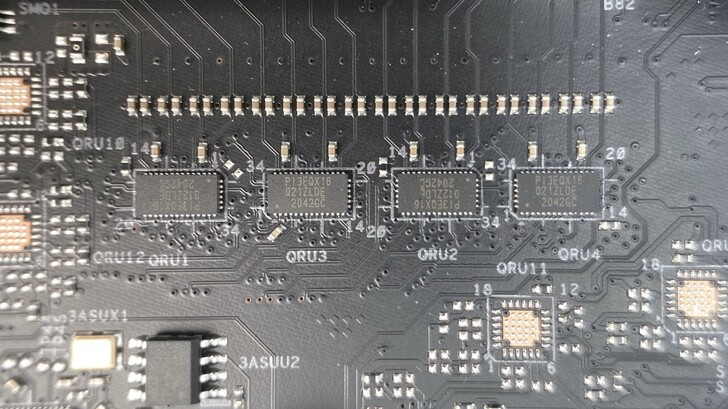

四顆 Pericom P13EQX16 為 PCIe ReDriver。

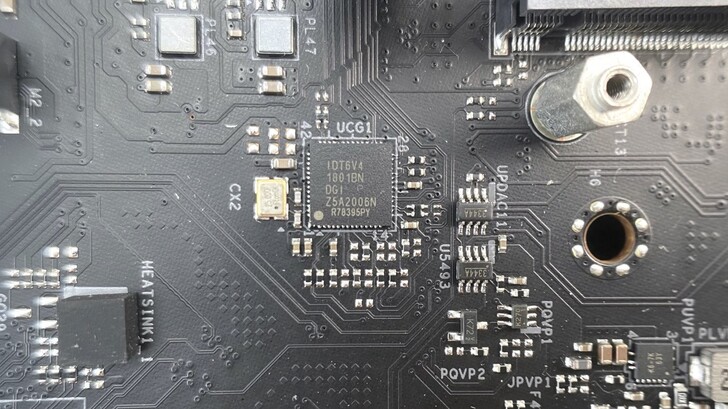

IDT6V4 1801BN 是 PCIe Gen4 的 Clock Generator。

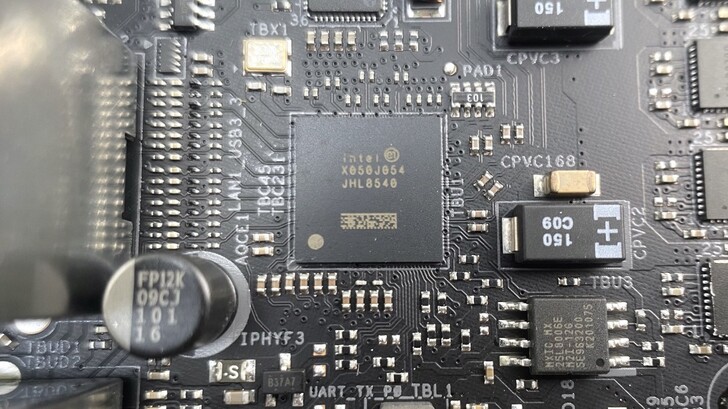

Thunderbolt 4 晶片為 Intel JHL8540。

ASRock 幾乎把 Z590 晶片組有的新功能都加入到 Z590 Taichi 這張主機板上了,像是 PCIe Gen4、Thunderbolt 4、USB3.2 Gen2 x2 20Gbps。有這麼強悍的主機板,當然是要搭配旗艦處理器 i9–11900K 來使用,下一篇我們就來看看 Taichi 和 i9 CPU 的搭配!
