任務目標：尋找匿跡於草原中上之MSI Z77A-G43 主機板
任務對象：MSI Z77A-G43
目標特色：
A. Military Class III:搭載第三代軍規用料，通過MIL-STD-810G軍規認證、
B. OC Genie II: 全自動偵測最佳化設定值，1秒超頻、
C. ClickBIOS II:方便好用滑鼠操作BIOS介面、
D. PCI Express Gen 3: 擁有最高 32GB/s 傳輸頻寬、
E. THX TruStudio PRO:高傳真音效，原音重現
F. 支援 USB 3.0 & SATA 6Gb/s、
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
在收到上列任務指示後，前往大安森林公園進行勘查，
終於在一番心力後，尋找到任務目標: MSI Z77A-G43
該主機板上有非常明顯的 Military Class III 、OC Genie II、ClickBIOS II 符號

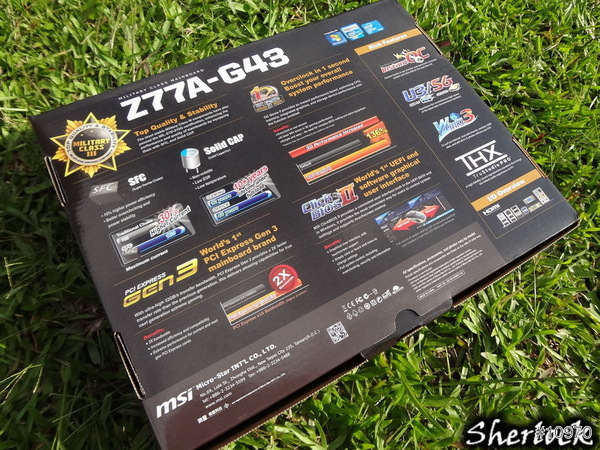

在主機板背面，
除了說明上面所提的三個特色以外，
也對其他特色像是 PCI Express Gen 3、THX TruStudio PRO、支援 USB 3.0 & SATA 6Gb/s做進一步介紹，
在開箱後，可以看到印有第三代軍規LOGO的主機板說明書，
以及驅動光碟、SATA訊號線、檔板等配件。

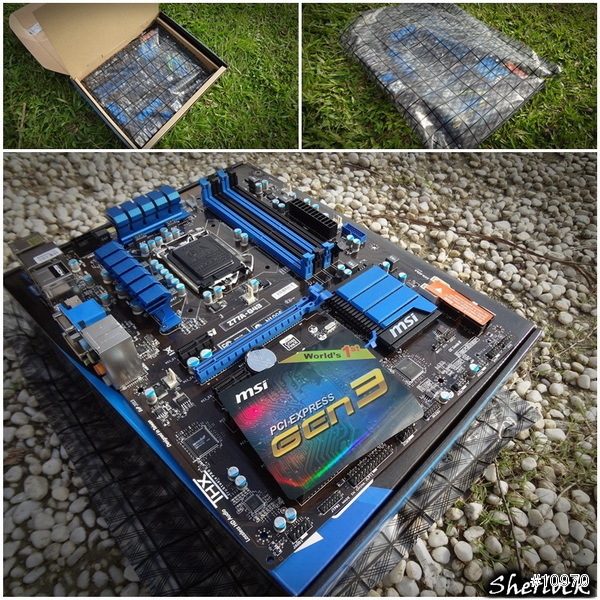

終於，該讓正主現身了! 開箱!! 開開開開
MSI Z77A-G43 一身黑色PCB板套裝，配有科技藍的散熱鰭片，隱約嶄露不凡的氣勢

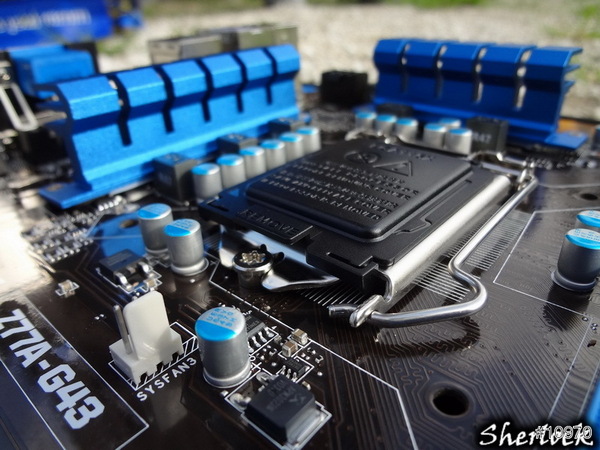

可以看到在Z77A-G43上面，微星採用5相供電的電源設計
並且搭配 通過MIL-STD-810G軍規認證的超導磁電感（SFC）及固態電容（Solid CAP），
讓這張主機板的穩定及耐用性大為提升。
接下來針對主機板上的晶片進行介紹，

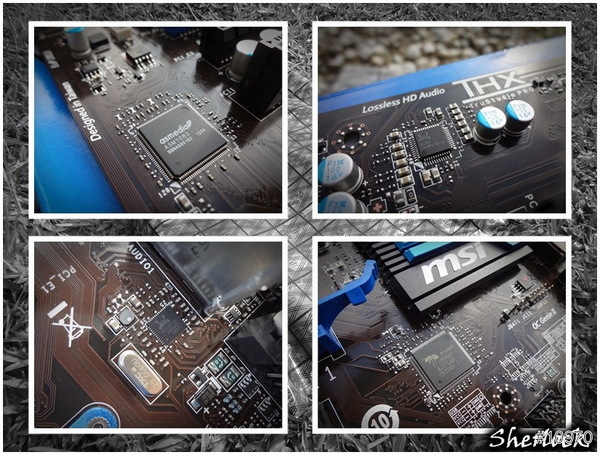

我特別將4個主要晶片合成一張圖。
====================================================
[左上 - PCI Express to 32-bit PCI 橋接晶片]
主要是因為 Intel Z77 晶片組 不再提供原生PCI介面，
故須藉由採用asmedia 祥碩科技的 ASM1083 橋接晶片，
進而提供使用使用者傳統的PCI介面
====================================================
[右上 - 音效晶片 ]
在音效品質部分，得到了 THX TruStudio PRO 認證，
主要是藉由採用 Realtek® ALC892 音效晶片，
最高可提供高達8.1聲道與支援High Definition Audio技術
讓你在家裡也可以體驗到宛如現場的音響效果喔!
====================================================
[左下 - 網路晶片]
在網路部分，提供了10/100/1000 Mb/s 的傳輸速率
主要是藉由採用 Realtek 瑞昱的 RTL8111E 網路晶片
讓你可以擁有 Gigabit 的網路體驗
====================================================
[右下 - 硬體監控晶片]
主要是為了即時監看主機板上的硬體資訊，
讓你了解目前主機板上的電壓、風速、溫度...等訊息
主要是藉由採用 Fintek F71868AD Hardware Monitor Chip
====================================================
接下來這一圖發現這張主機板真的和自然風景挺搭的!!
...........(不好意思話題跑偏了 :D)

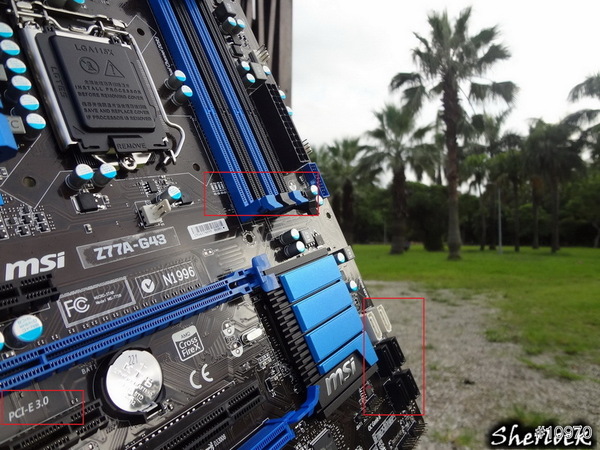

言歸正傳，將針對 [記憶體插槽] 、[SATA介面]、[PCI-E 插槽] 進行說明.
====================================================
[中上紅框 -記憶體插槽]
微星總共提供4個DIMM，最多可以裝32GB記憶體
工作時脈最高可支援 DDR3-2800
====================================================
[中右紅框 - SATA介面]
這片主機板總共提供了 6個 SATA介面，都是原生於Intel Z77晶片組
白色的部分，共2個，是 SATA3，支援 6Gb/sec的傳輸速率
黑色的部分，共4個，是 SATA2，支援 3Gb/sec的傳輸速率
同時也支援了 Intel® Rapid Storage Technology enterprise (AHCI/ RAID 0/ 1/ 5/ 10)
MSI也很貼心的有一張貼紙，提醒有使用 SSD的用戶要記得將SSD接在白色SATA3的介面
算是很貼心的小提示呢!
====================================================
[中左紅框 -PCI-E 插槽]
這張板很有誠意，提供了需多介面
值得注意的是，當使用者開雙顯卡時，
• 1 個 x PCIe 3.0 x16 插槽 ==> PCI_E2 保持 PCIe 3.0 x16 速度
• 1 個 x PCIe 2.0 x16 插槽 ==> PCI_E4 變成 PCIe 2.0 x4 速度
其他列表如下
• 2 個 x PCIe 2.0 x1 插槽
• 3 個 x PCI 插槽
====================================================

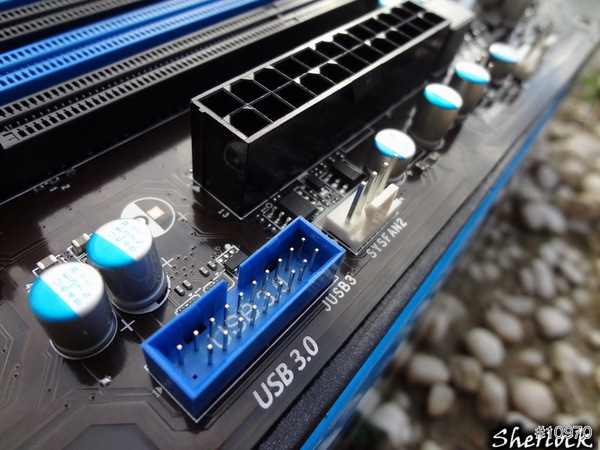

另外，考量到目前新式機殼大多設計有前置USB3.0
故MSI也很貼心的在將 USB3.0 的19pin設計在比較靠近面板的位置
其中該 USB3.0 是由 Intel Z77 晶片組直接原生提供的
====================================================

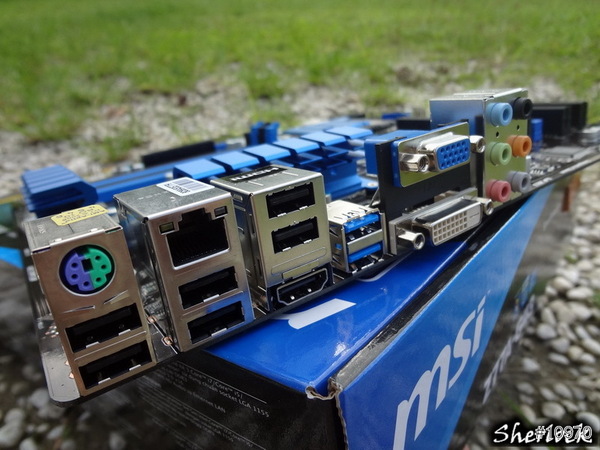

在I/O部分，MSI很夠意思的提供相當豐富的介面
其中值得注意的是，
為了讓使用者在玩遊戲時的表現可以更為精確靈敏的操控，並提升接頭的使用壽命與連接穩定性，
MSI 特別提出 Gaming Device Port的設計，並加入鍍金層加厚30um的二合一PS2與最佳化USB連接埠
讓大家可以用得更加靈活順暢!!!
這一點真的是要大推!
介面列表如下
1 x PS/2 鍵盤/滑鼠連結頭
- 6 x USB 2.0 連結頭、2 x USB 3.0 連結頭
- 1 x 6 合1 音效輸出/輸入連結頭、 1 x RJ45 網路連結頭
- 1 x HDMI® 連結頭、1 x DVI-D 連結頭、 1 x VGA 連結頭,
以上 終於完成第一項任務!!
接下來是第二道任務
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
任務目標：於MSI Z77A-G43上進行i5-3570K OC 享受4.6GHz之超頻體驗
任務對象：MSI Z77A-G43 & Intel i5-3570K
配備裝備：
A. CPU: Intel I5 3570K OC 4.6GHz
B. MB: Z77A-G43
C. RAM:金士頓 DDR3 1600 4GB*2
D. VGA: MSI GTX 560 Ti 2G DDR5 twin frozr
E. HDD: Intel 520 - 480G SSD
F. POWER: CM silenct power 600w
G. OS： Windows 7 SP1 企業版x64
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

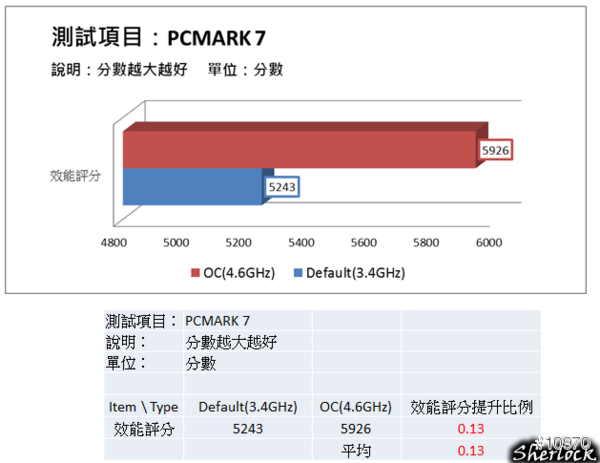

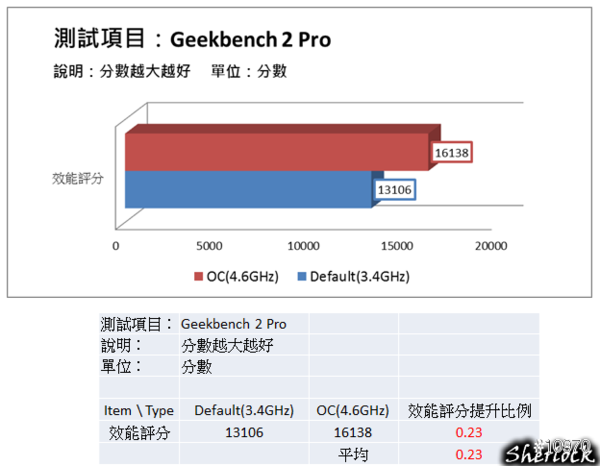

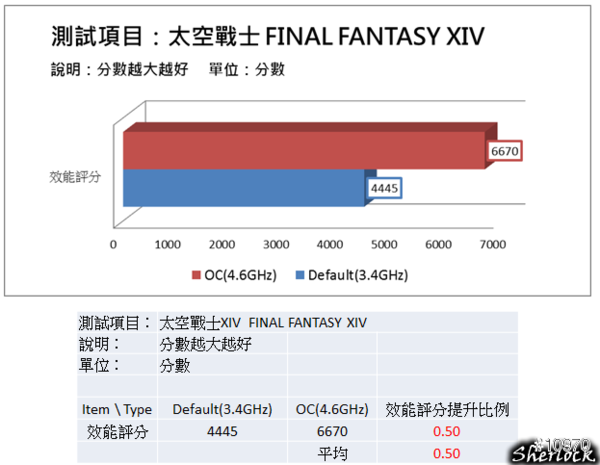

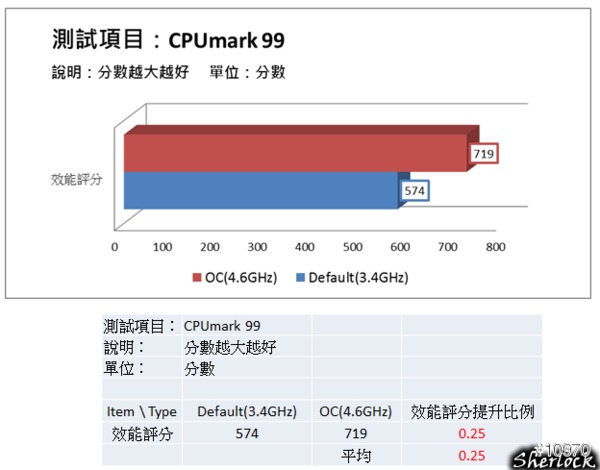

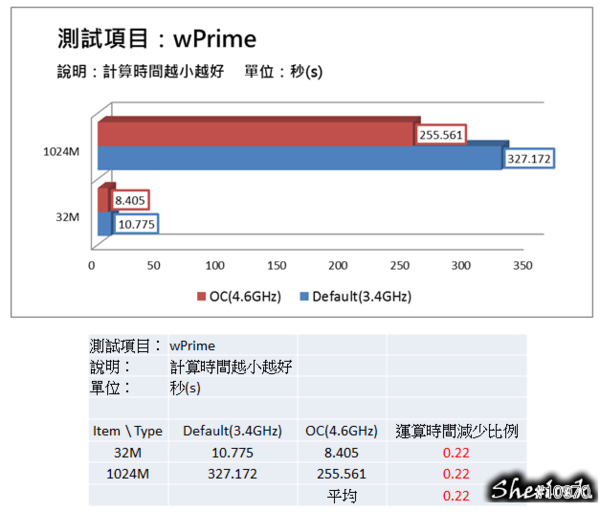

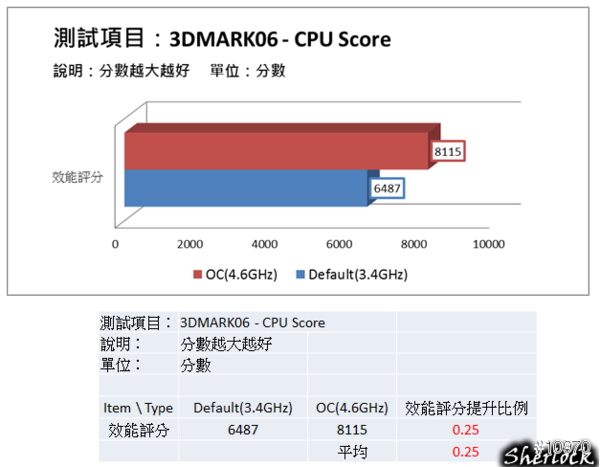

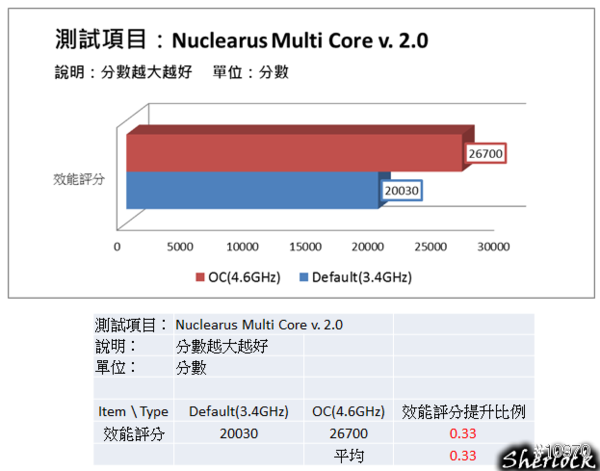

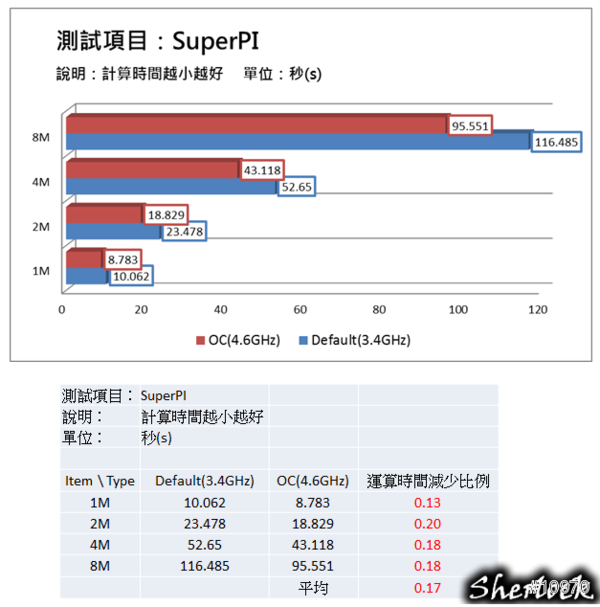

本任務由於測試項目較多，為讓大家方便閱讀，統一製作為圖表方式呈現
至於測試時的畫面截圖，就留在最後囉!

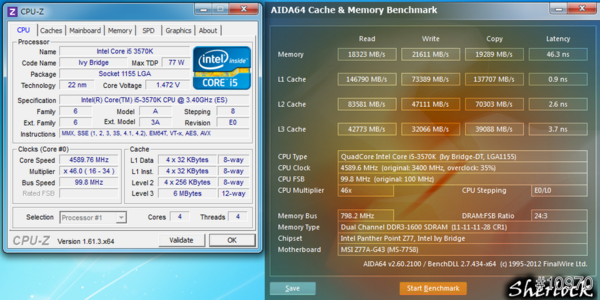

在開始前，先讓大家看一下超頻後的時脈資料
由原本 3400MHz, 超到 4589.6Hz，超頻幅度大約35%

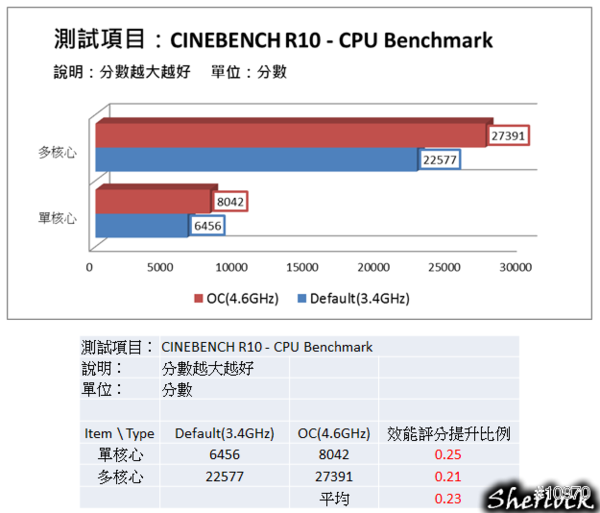

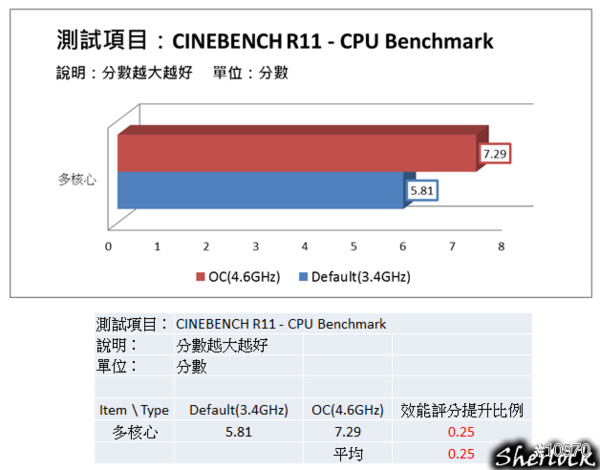

接下來的各項測試部分，
所謂數據會說話，在超頻前後的效能差異，就讓大家眼見為憑

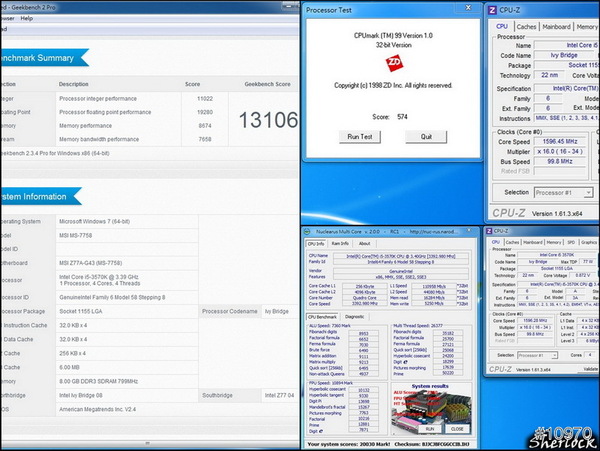

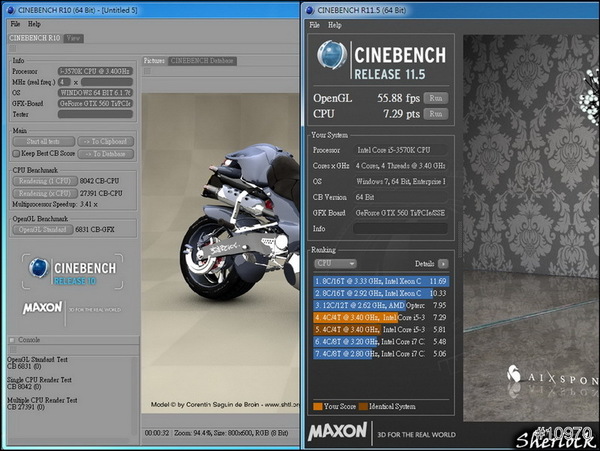

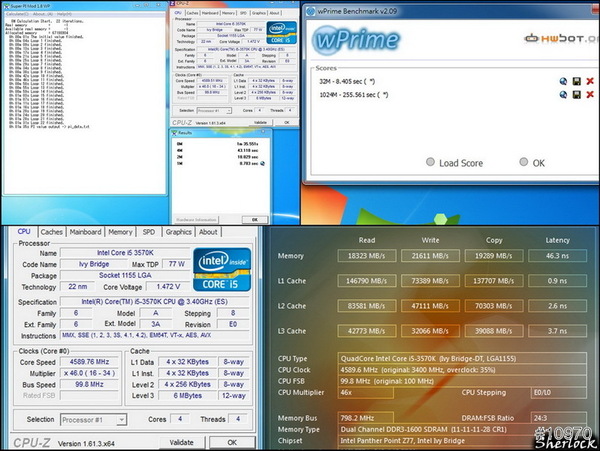

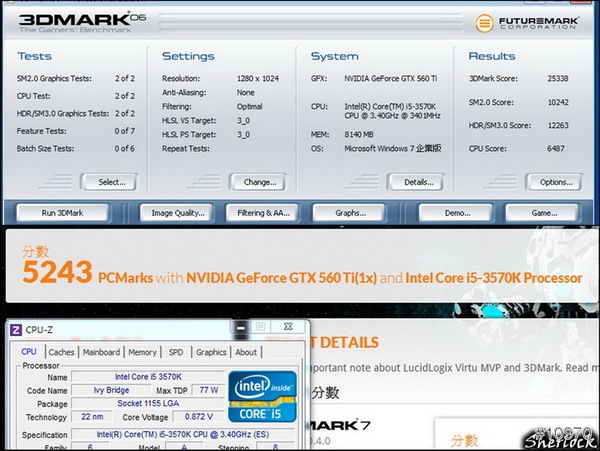

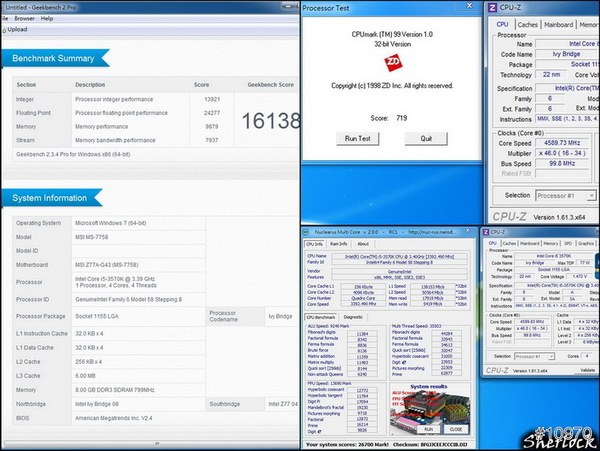

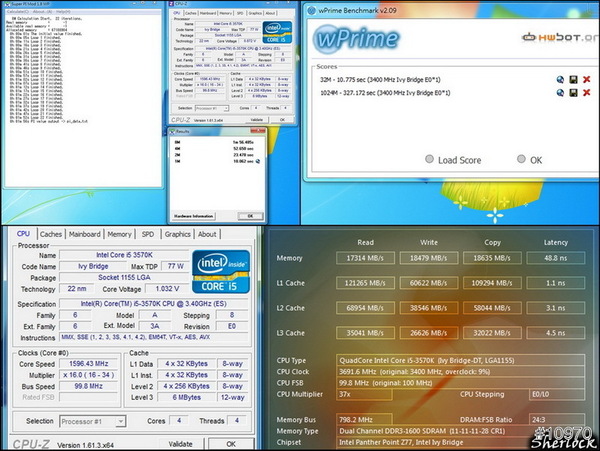

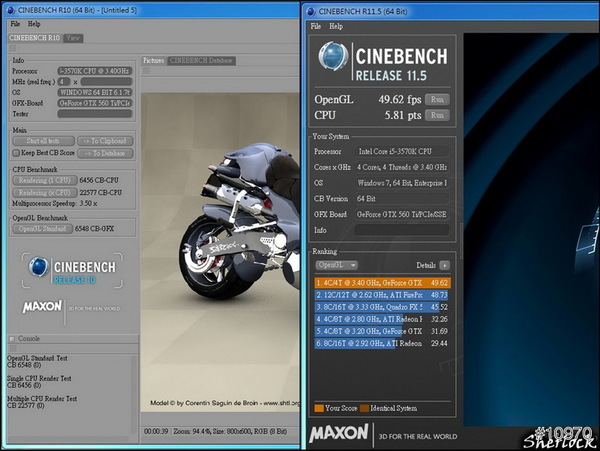

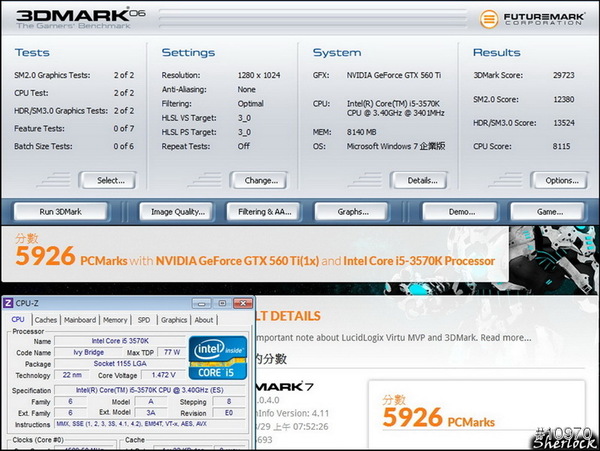

最後附上測試時截圖

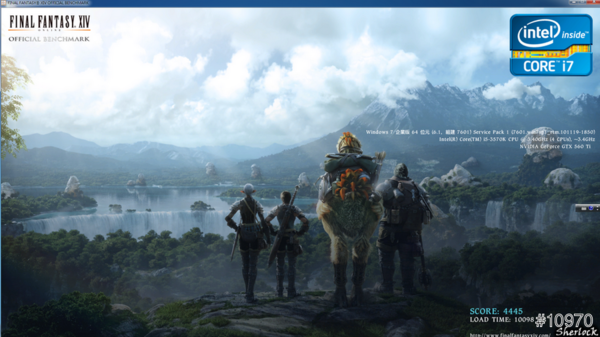

Default :

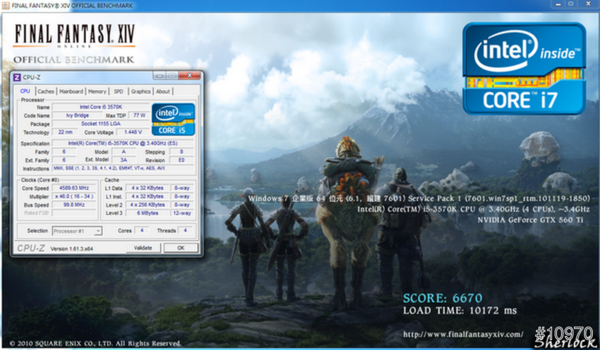

超頻 4.6GHz
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
最終任務：針對本次進行之任務進行總結報告
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
目前市場上個主機板價位區間非常大，由2千元到破萬的都有，但要在這廣大的板海中，找到適合自己使用的主機板的關鍵莫過於了解自己的需求，唯有明確了解自己的需求，才能慧眼識主機板，挑出屬於自己的Mr. / Miss Right!
這片Z77A-G43的主機板雖然採用了Intel Z77晶片組，但在價位上卻不會讓人感到到卻步。使用者只需要付出大約3千出頭，就可以享用原生SATA3.0 、USB3.0 、PCI Express 3.0 各項效能，且在各項I/O 上面也毫不吝嗇地提供 4DIMM 的記憶體擴充空間、前置USB3.0、後置USB3.0、DVI-D、HDMI、D-SUB、8.1 聲道音效。
此外，由於Z77晶片組可提供使用者進行超頻動作，為讓使用者超頻過程中更加順暢，MSI 特地將主機板上的關鍵材料，換上了通過有通過MIL-STD-810G軍規認證的軍規第三代料件：超導磁電感（SFC）及固態電容（Solid CAP），讓主機板更加穩定與耐用性。
此外，
在小弟在超頻過程中發現到MSI的工程師團隊相當貼心，
由於本主機板屬於入門型的Z77主機板，電路設計上不適合太過度的超頻，
為確保使用者超頻後仍有穩定效能，故在BIOS上加入相關保護機制
以小弟在本次測試超頻的過程中，發現正規BIOS調整，
最多只能將Intel i5-3570K 超頻到4.5GHz，就沒辦法再往上衝了，感到有點可惜。
但在此時脈下進行各項燒機測試，發現系統都保持的非常穩定，
這時才了解到這才是貼心所在!
因為大家的"超頻是希望能夠在穩定中，求取更高的效能” 這點MSI 做到了!!
當然，後來小弟還是找到方法，空冷挑戰到4.6GHz，
(…方法就不提了….這是大家玩超頻的樂趣 (≧▽≦))
而且系統還是運行的相當穩定，
且在上面各項效能評測的結果來看，大約都有將近20%的效能提升
我想這部分可以驗證出MSI主機板之穩定與品質吧!
總結來說，MSI Z77A-G43 該有的都有，
且價位帶也易於接受，可以作為入手Z77系列主機板時，優先考慮的候選人之一!
