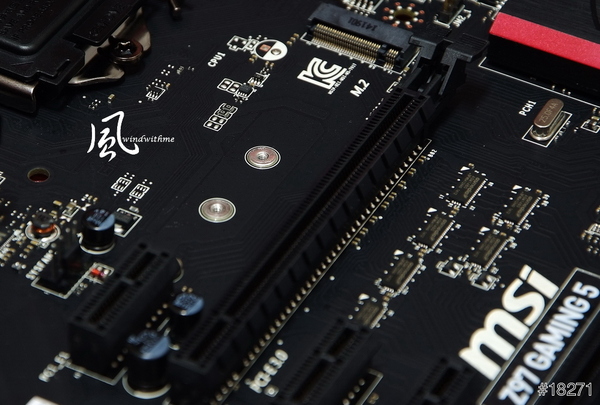

Z97 Gaming 5一樣有搭載Z97常見M.2新規格，最高頻寬可達1000 MB/s
PCI-Express M.2會比起主流市場的SATA3最高頻寬600 MB/s還高上許多
M.2缺點就是價格較高，會佔到PCI-E頻寬，只有一個裝置無法做Raid
日後平台若能導入到SATA Express裝置將會提升不少的擴充性

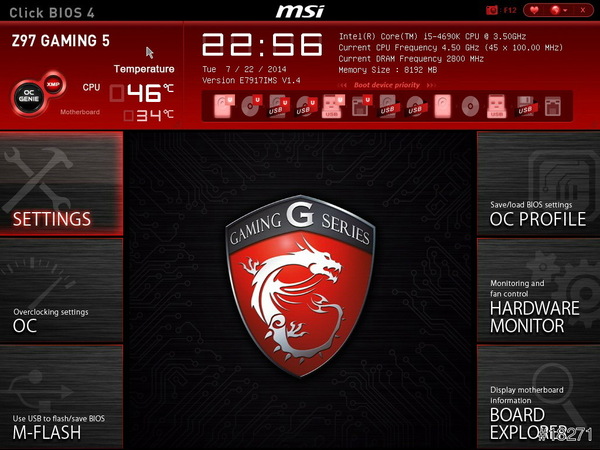

MSI UEFI BIOS介面非常有自家產品特色
主要六大選項分類列於左右兩邊

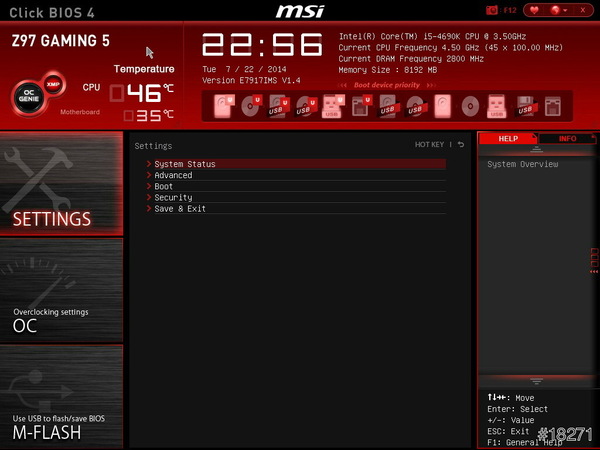

SETTING裡面是一些比較會用到的常見選項
例如開機順序或是存檔功能也放在這一區域

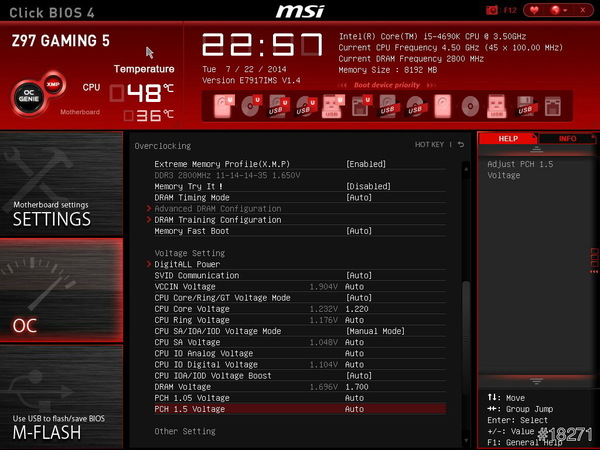

OC顧名思義就是超頻選單
預設為Simple模式，也可以更改為Advanced模式，其實裡面選項都走簡易路線
CPU採用Intel Core i5-4690K來做超頻測試也符合MSI Z97 Gaming 5中階定位

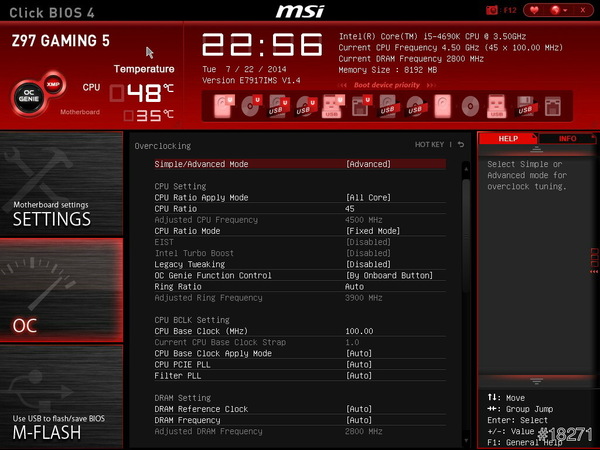

將CPU Ratio設定為45，把有關EIST節能或省電降時脈模式關掉以利高效能運作

DRAM使用CORSAIR Dominator Platinum DDR3 2800
開啟Extreme MemoryProfile，也就是X.M.P自動超頻DDR3至2800時脈
CPU電壓依使用者自己K版體質來設定，也需要花一點時間去摸索
windwithme手上這款4690K，搭配中階塔型散熱器大約1.22V可到4.5GHz穩定
DDR3 2800的規格電壓是1.65V，反覆測試多次需要設定1.7V才能穩定是比較可惜的地方

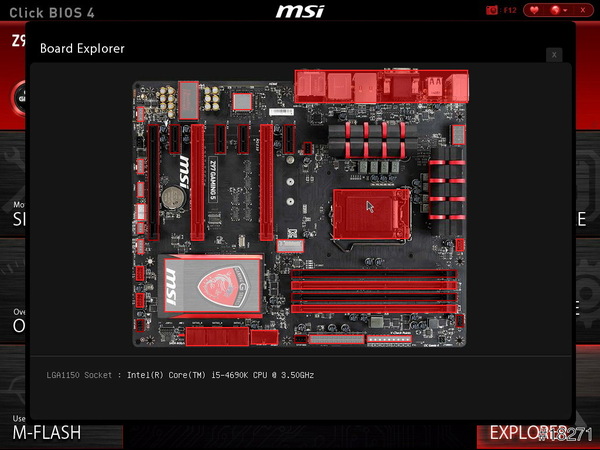

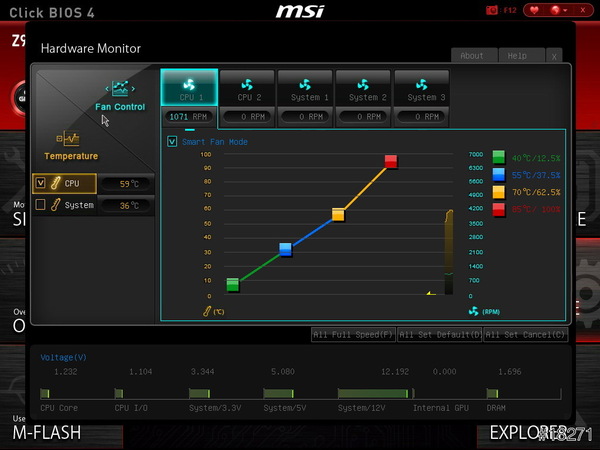

圖型化的硬體監控模式
比以往只有單純數字的頁面更加淺顯易懂

這個功能也相當有趣，滑鼠靠近有安裝硬體的區域，就會顯示相關的資訊
如果是在不拆Case側面的狀況，使用者能以較快速的方式得知目前硬體安裝狀態

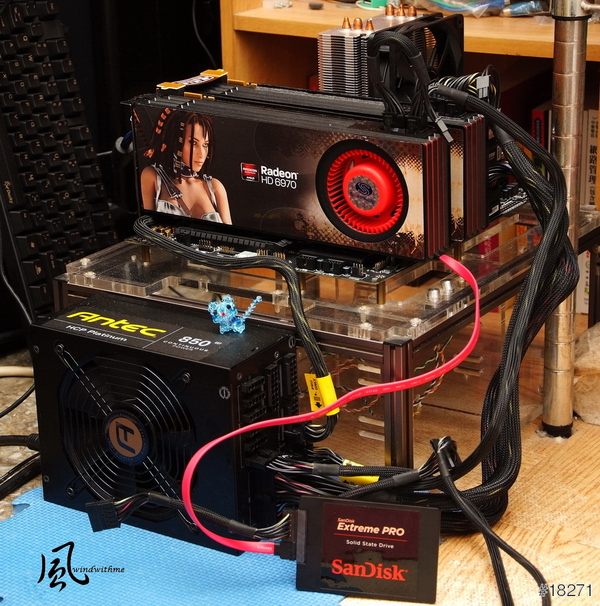

測試平台
CPU: Intel Core i5-4690K
MB: MSI Z97 Gaming 5
DRAM: CORSAIR Dominator Platinum CMD16GX3M4A2800C11
VGA: SAPPHIRE Raden HD 6970 CrossFire
SSD: SanDisk Extreme PRO 240GB
POWER: ANTEC High Current Pro 850W
Cooler: XIGMATEK HDT-S1283
OS: Windows 8.1 64bit

音效設計與用料也是電競領域的重點之一

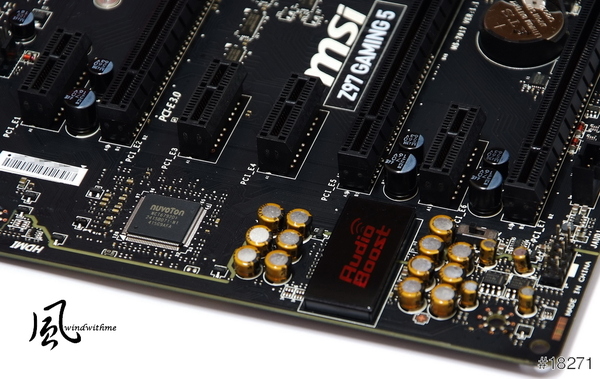

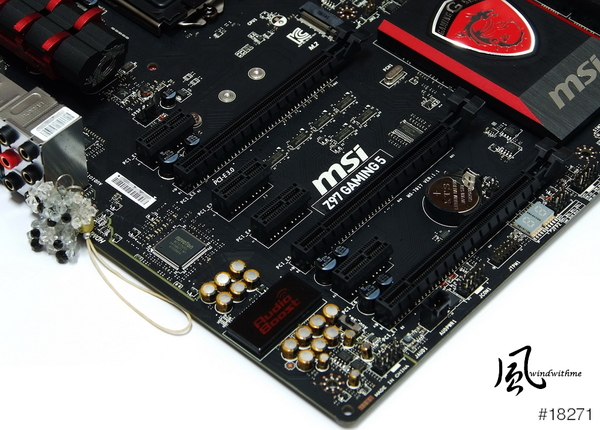

採用Realtek ALC1150音效晶片，上方黑色為電磁波屏蔽與紅色Audio Boost字樣
黃色電容為日本Nichcon濾波電容，內建600Ω雙耳機功率放大晶片
Direct Audio Power標榜功率輸出加大，穩定度也能有效地提升

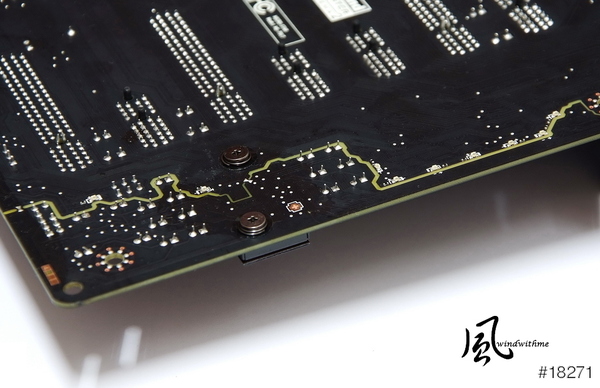

為了降低PCB產生的電磁信號干擾，在正反面都有將音效區域以紅色LED線路隔開
許多品牌在Gaming MB也有類似的設計，使用中發出紅色燈號也可添加質感

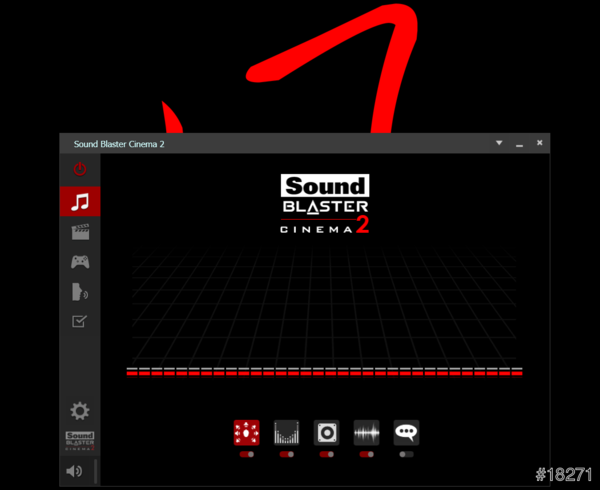

音效軟體支援Sound Blaster Cinema2
左方有五種音場環境設定，每一種音場環境的下方也有五種不同的功能可開啟

實際聆聽配備為USHER S-520入門音響搭配土炮擴大機
低頻 - 重低音表現還不錯，鼓聲沉下去但有點糊在一起，若能更清晰會更好
中頻 - 歌曲或是看影片時在人聲表現清晰，厚實感呈現也在水準之上
高頻 - 影片與音樂細節有出色的延展性，並且沒有太尖銳的狀況發生
Audio Boost2的技術與用料，音質會比普通內建Realtek音效晶片的MB還要好上一些
許多人會覺得Realtek音效表現中等，但音質表現在後天用料與設計也佔很重要的一環
以上是沒有開啟Sound Blaster Cinema2的聆聽感想，以原生音質來比較會較為準確
如果開啟此軟體後對音場有明顯幫助，在音量與音場表現能有明顯提升
能在電競時帶來不錯的音場環境，不過音質特性如能將低音清晰度再做加強會更加完善

應用軟體也是各家MB品牌致力的重點項目，MSI在這方面也提供許多不同功能的軟體
COMMAND CENTER

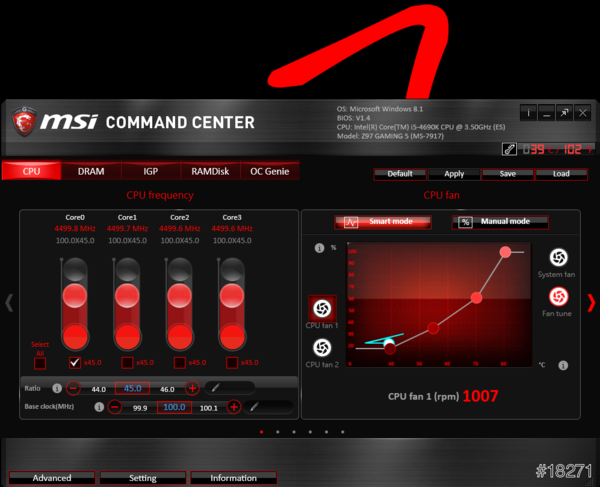

顯示主要硬體狀況，可以在作業系統內調效為主要功能

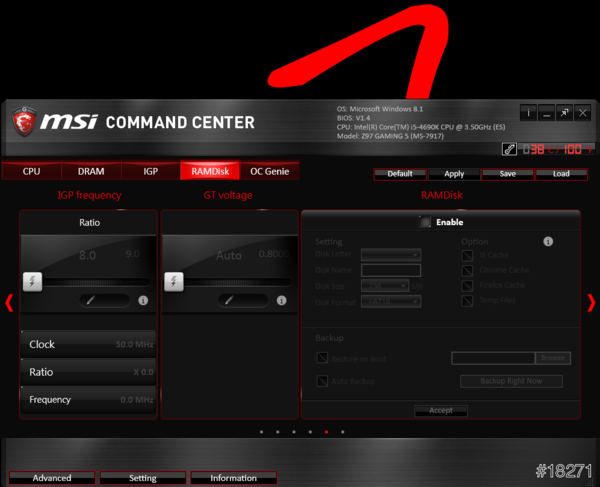

也搭載RAMDisk功能方便使用者運用

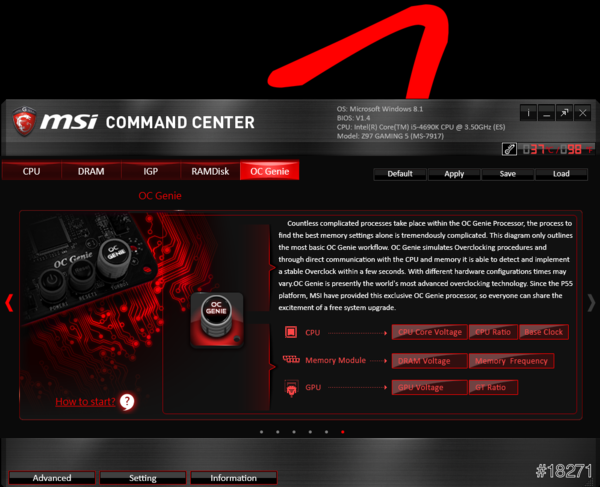

已經在MSI產品上搭載好幾年OC Genie自動超頻功能
為沒時間或是不太清楚超頻的使用者做硬體調效，找出適度地超頻設定
當然這只是個入門或中階範圍的超頻功能，如要超頻到最高與最佳穩定狀況
個人還是會建議使用者多花些時間去做手動調效

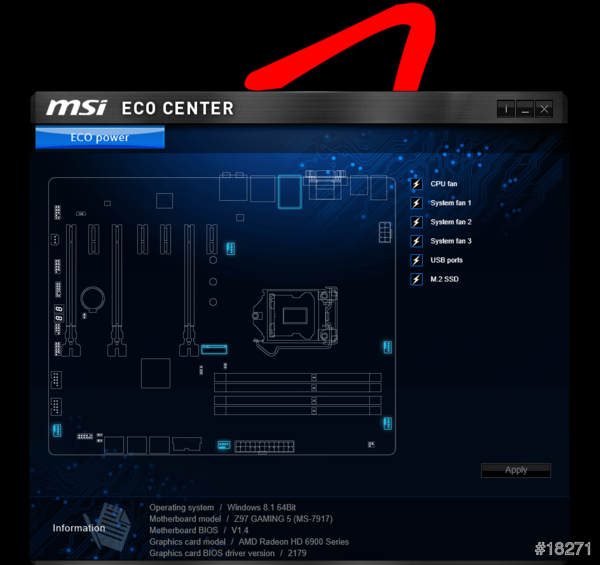

ECO Center
看起來是個不錯的功能，能降低為使用晶片的耗電量
還有其他功能的軟體，像是XSplit Gamecaster，個人在MSI GS70筆電文章中分享過

BIOS進行調效提升效能再做測試，以下為設定值
Intel Core i5-4690K超頻效能
CPU 100 X 45 => 4498.95MHz 1.220V
DDR3 2800.4 CL11 14-14-35 2T 1.700V

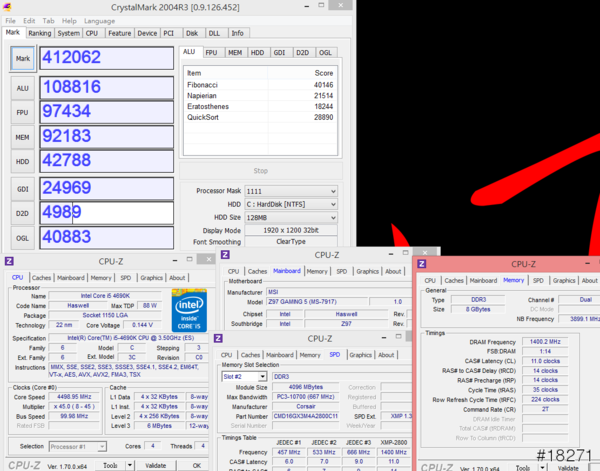

CrystalMark 2004R3 => 412062

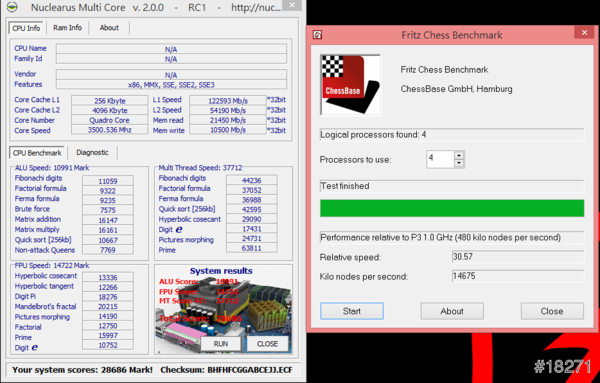

Nuclearus Multi Core => 28686
Fritz Chess Benchmark => 30.57/14675

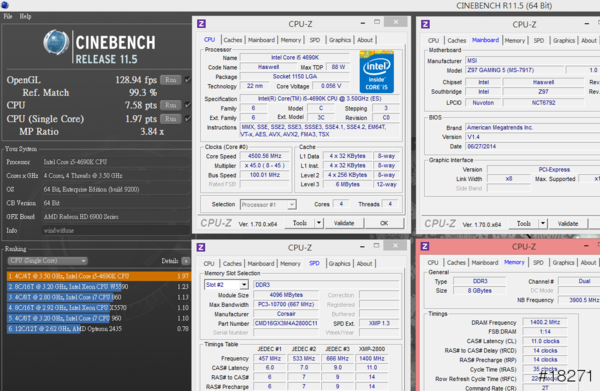

CINEBENCH R11.5
CPU => 7.58 pts
CPU(Single Core) => 1.97 pts

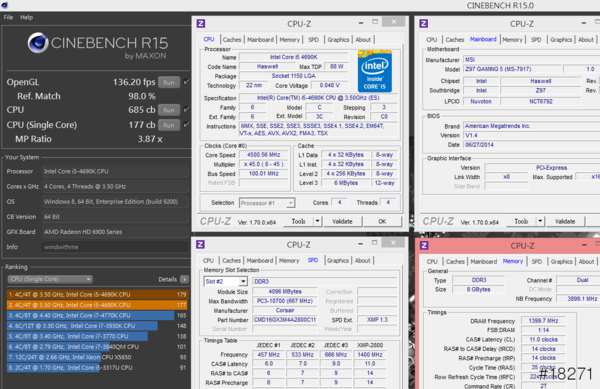

CINEBENCH R15
CPU => 685 cb
CPU(Single Core) => 177 cb

FRYRENDER
Running Time => 5m 29s

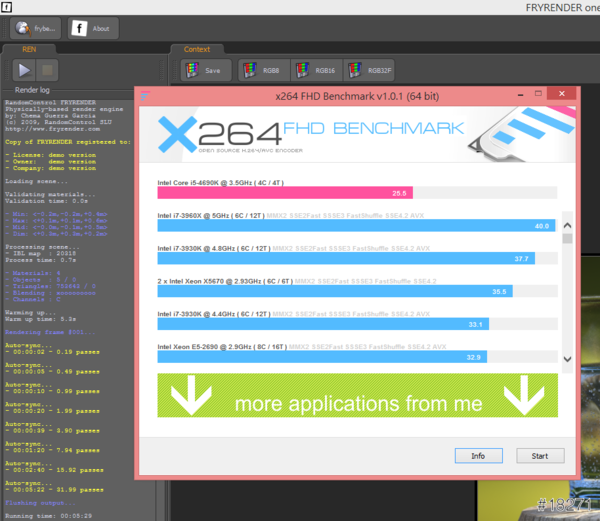

x264 FHD Benchmark => 25.5

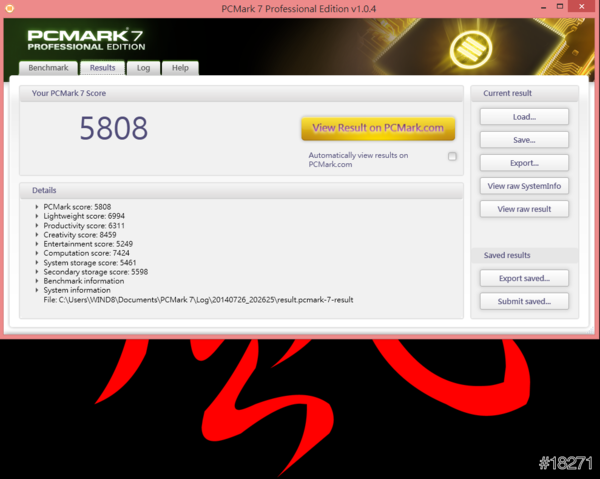

PCMARK7 - 5808

以上是採用Intel Core i5-4690K超頻表現，也穩定通過這幾款常見的測試軟體
雖然此款是Gaming定位，並沒有Overclocking定位有外在的超頻設計與用料
不過消費者還有機率會選擇到Intel K系列CPU或是高階DDR3來搭配
所以BIOS超頻能力也相當重要，MSI Z97 Gaming 5超頻能力在水準之上

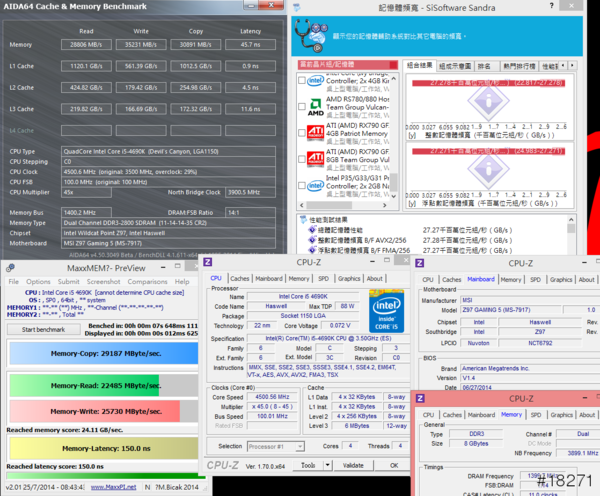

ADIA64 Memory Read - 28806 MB/s
Sandra Memory Bandwidth - 27278 MB/s
MaXXMEM Memory-Copy - 29187 MB/s

開啟X.M.P功能，讓DDR3運作官方規格2800做頻寬測試
ADIA64與Sandra這兩個軟體的頻寬比其他款Z97還要低上一些
MaXXMEM效能約低3%左右，這部分沒有相差太多，還在合理的誤差範圍內
也查過網路MSI Z97測試文章或是有網友分享Z87 G43 Gaming超頻DDR3 2800
頻寬數據與個人測試圖差不多，希望MSI後續可以推出新BIOS來恢復高頻寬效能

3D效能測試採用SAPPHIRE Raden HD 6970 CrossFire

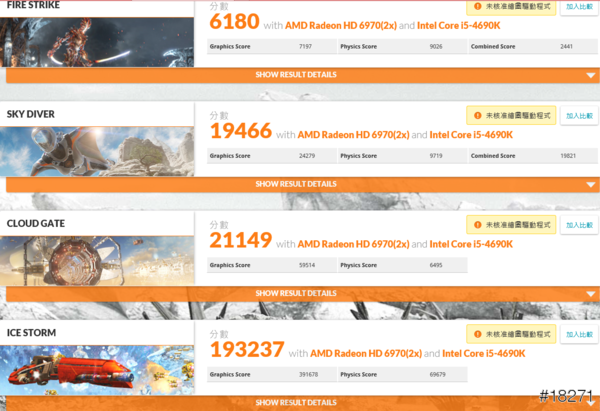

3DMARK => 6180 / 19446 / 21149 / 192327

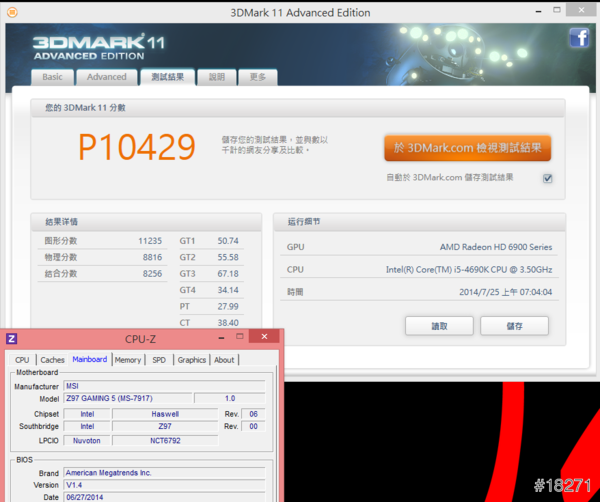

3DMark11 => P10429

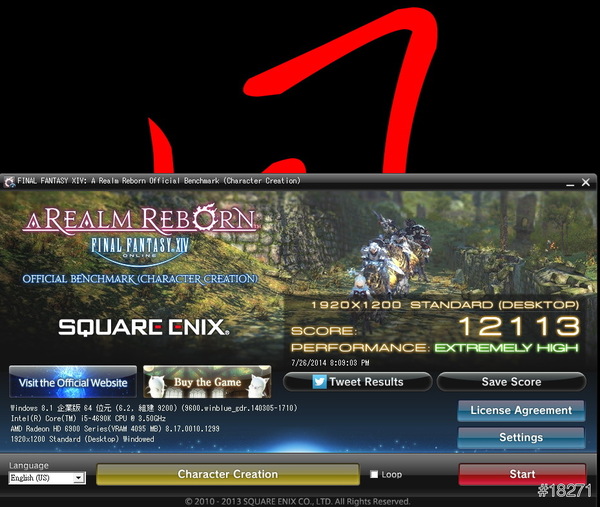

FINAL FANTASY XIV: A Realm Reborn(Character Creation)
1920 X 1200 Standard (Desktop) => 12113

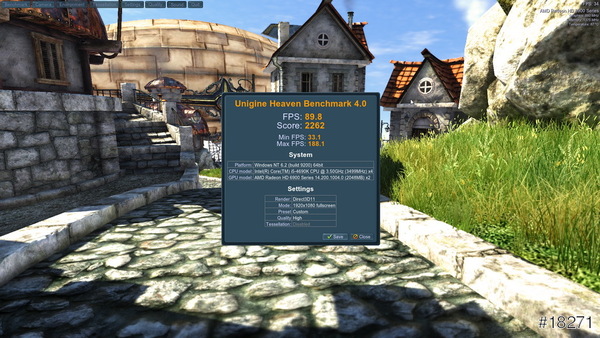

Heaven Benchmark 4.0
DX11 1920 X 1080 => FPS 89.88

windwithme對於Gaming MB的主要印象
簡單說電競有三寶 - 音效、網路、多顯卡，為現在各品牌Gaming MB的主打特點
所以對於電兢MB來說，3D效能表現最重要的莫過於多顯卡的支援度
當然搭配哪一款VGA或是運行哪一種多顯卡模式，跑出來效能分數差異並不大

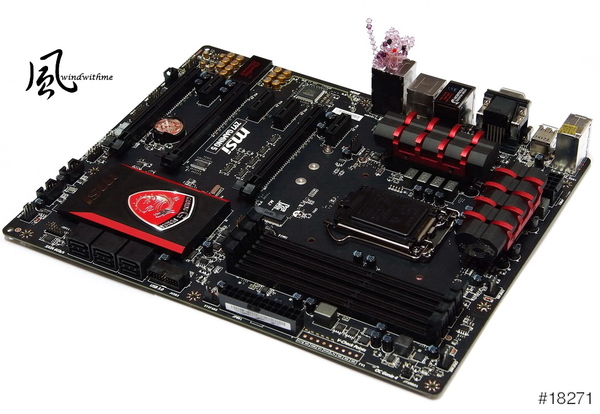

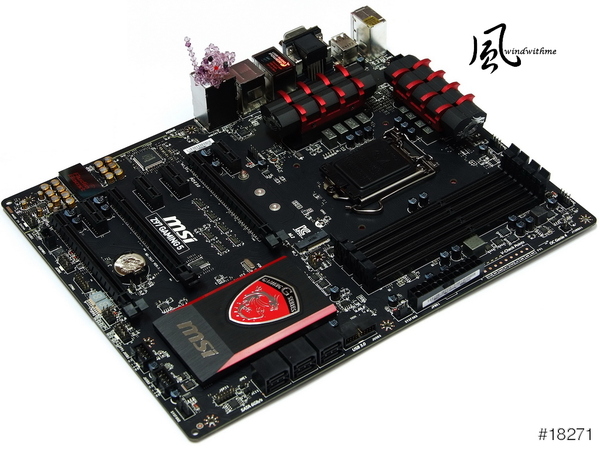

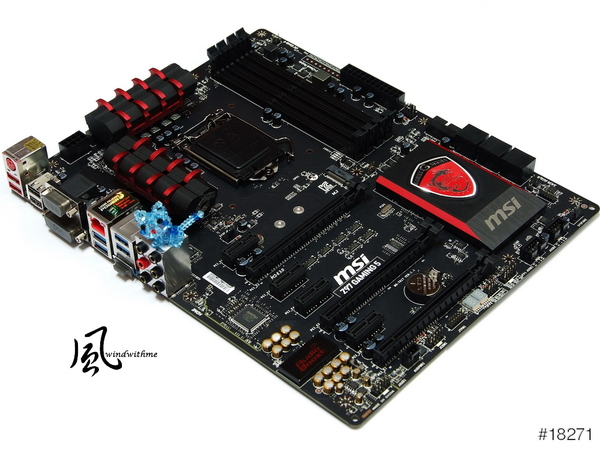

MSI Z97 Gaming 5
優點

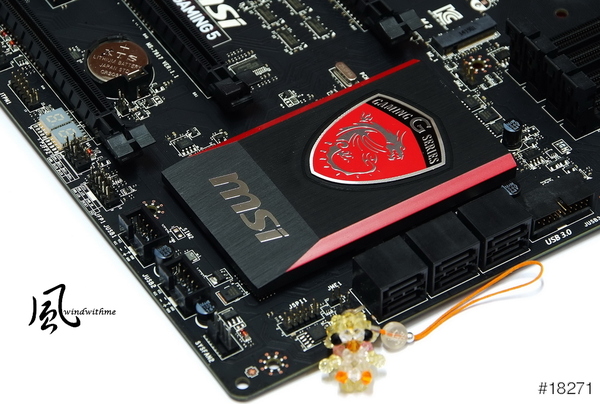

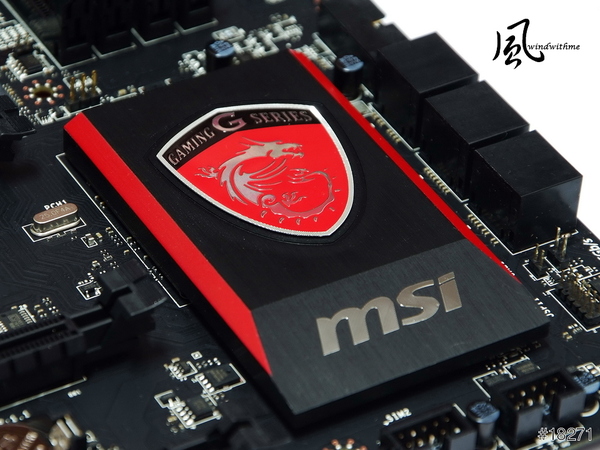

1.主打龍型圖案Logo設計，外盒包裝與Z97晶片散熱片質感相當好

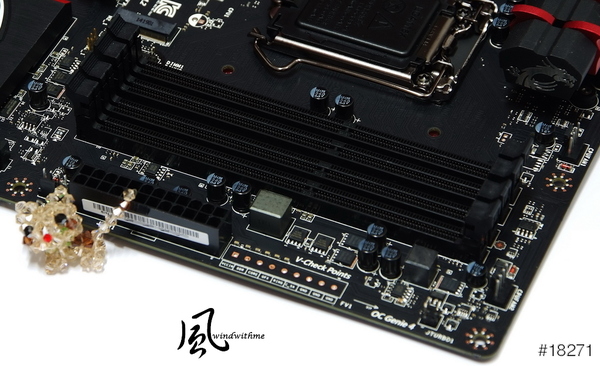

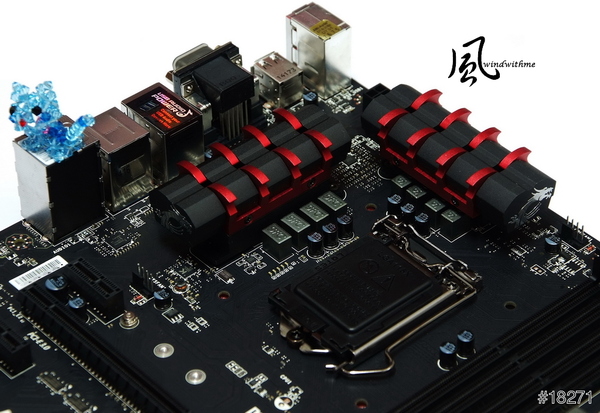

2.搭載自家第四代軍規用料，鉭質電容、超導磁電感與固態電容將耐用度再提升
3.Click BIOS 4介面在功能與視覺感都很出色，開機與設定時反應迅速
4.OC與Gaming系列提供長達五年保固，7/1開始加碼保固人為損壞

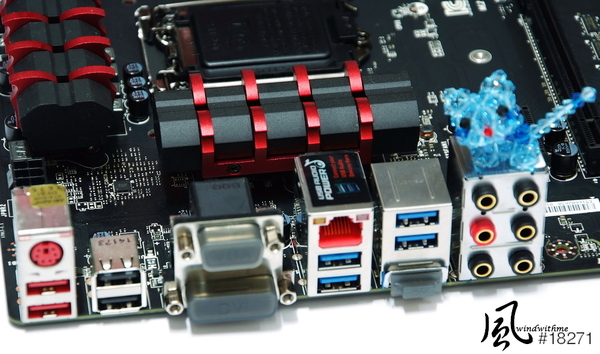

5.網路晶片使用最新的Killer E2205，也是目前電競產品的主流規格
6.Audio Boost 2技術與用料讓音質表現不錯，USB音效裝置也有專用的供電設計
7.支援Creative Sound Blaster Cinema2軟體能讓音場表現更好

缺點
1.搭載高時脈DDR3需要較高一級的電壓
2.DRAM頻寬偏低一些，建議透過BIOS更新來加強
3.供電模組如果能使用串聯式8項設計會更好

效能比 ★★★★★★★★☆☆ 82/100
用料比 ★★★★★★★★☆☆ 86/100
規格比 ★★★★★★★★☆☆ 82/100
外觀比 ★★★★★★★★☆☆ 86/100
性價比 ★★★★★★★★★☆ 86/100

MSI在Z97 Gaming系列共推出四款，奇數代號Gaming 3、5、7、9
主要差別在價位的不同，當然在規格與用料也有所差異，數字越大代表越高階
Z97 Gaming 5屬於比入門再高一個等級，規格上會比Z97 Gaming 3要好一些
若預算沒那麼高的消費者，也不會用到SLI功能，那Z97 Gaming 3是一款C/P較高的選擇
如果有SLI需求的話，那麼MSI Gaming系列的Z97 Gaming 5將會是最入門的一款

Z97 Gaming 5在消費市場並不容易找到其他品牌同價位的Gaming MB
而且其他MB品牌價位高一階的Z97也有Z97 Gaming 7在市場上競爭
看起來Z97 Gaming 5是提供給預算高於Gaming 3又低於Gaming 5的消費者做選擇
此款MB優勢在於MSI五年原廠保固、Audio Boost2音效技術、易上手的UEFI BIOS
應用軟體功能多且介面也美觀，加上出色超頻能力，若能把DRAM頻寬提高就有很好的完整性
以上是windwithme對於MSI Z97 Gaming 5實測分享，提供給有需要的消費者做為參考:)
