話說,小弟因為工作需求,常常在電腦上跑虛擬機器(VM, Virtual Machine),
因為不希望硬碟的速度拖跨了整個VM的執行速度,所以先前小弟用了兩
顆SSD Plextor M5Pro組RAID 0來跑VM。但是最近這個硬碟因為建了太多的作
業系統環境,結果硬碟容量漸漸的不夠用了,所以入手了這款M6e-BK SSD硬碟來玩玩看。

開箱篇:
先來個簡易的開箱吧,小弟不是很專業的攝手,所以拍的不好就請大家見諒。

首先外盒的正面是用了沈穩又低調的消光黑來做底色,再加上了引人注目的高
調純紅,讓人覺得這產品,喧賓卻不奪主,蓄勢待發,準備一鳴驚人。

背面這邊,除了聲明了支援獨家的PlexTurbo技術外,還有各國語言說明支援
可設定為開機硬碟並支援UEFI與傳統的BIOS。另外在右邊就是這張卡的相關規格揭露了。

打開後,裏面有一張VIP卡片,跟各國語言的安裝說明。

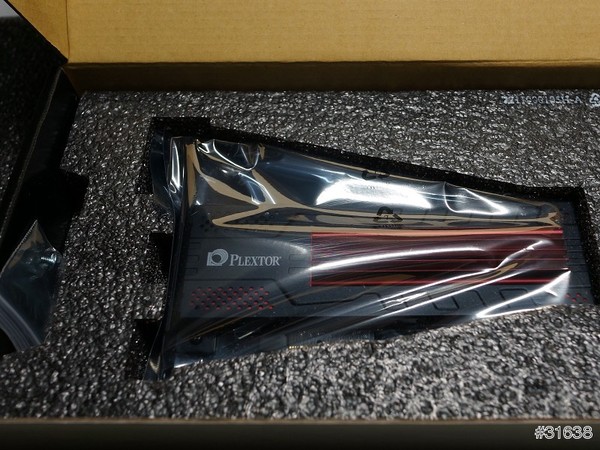

拿掉覆蓋的泡棉後,靜電袋包裝的主體與旁邊附的一個固定螺絲。

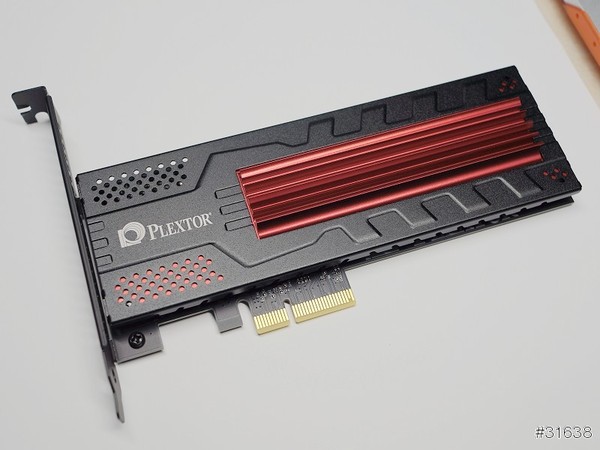

拆掉靜電袋,正面是黑色霧面的散熱鋁殼搭配了大紅的散熱鋁鰭,一整
個就是電競味十足的產品,除了能有效加強對溫度控制外,在質感也有明顯

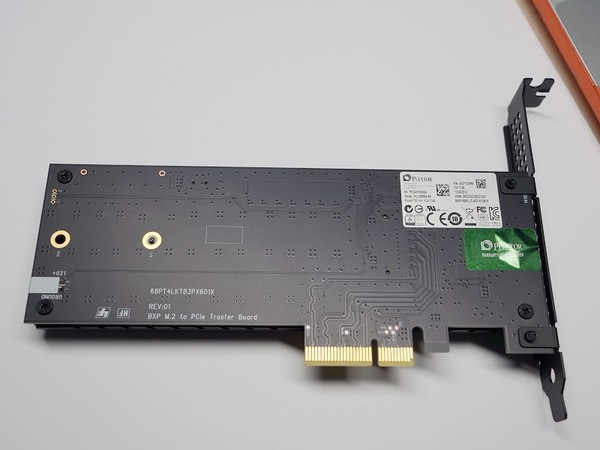

的提升。而在背面看到令人銷魂的消光黑機板,讓小弟想到在路上常看到千
萬跑車車主會用消光鐵灰或消光黑來做為車色。低調卻不失狂野。

由於有保固貼紙,所以這邊不再把它做拆解,不過根據官網的資料與相
關網站及網友介紹,這張板子另外有提供SATA電源與HDD(硬碟) LED燈
的PIN腳,所以當電力不足時,可以將SATA電源接上,另外可以把機殼
的HDD LED接到這邊以方便檢視硬碟運作情形。

安裝篇:
看完了簡單的開箱介紹後,重頭戲來了。這次小弟不拿它當系統碟,我把它
拿來當一般資料碟,然後再讓各位見識一下什麼叫做來自外星的技術。

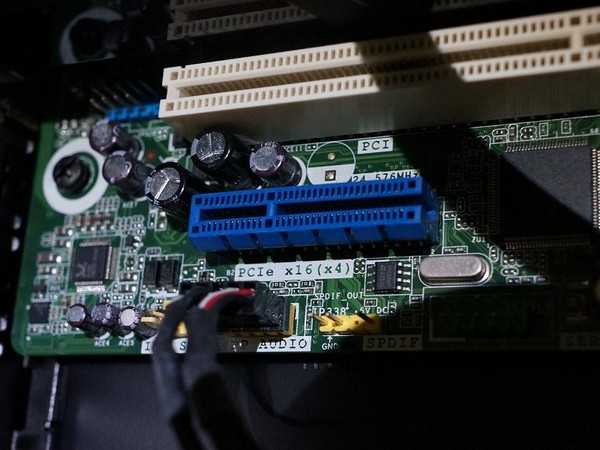

這次要插入的SLOT,小弟看了主機板手冊說明,這個PCI Express的速度大約只有5GT/s。

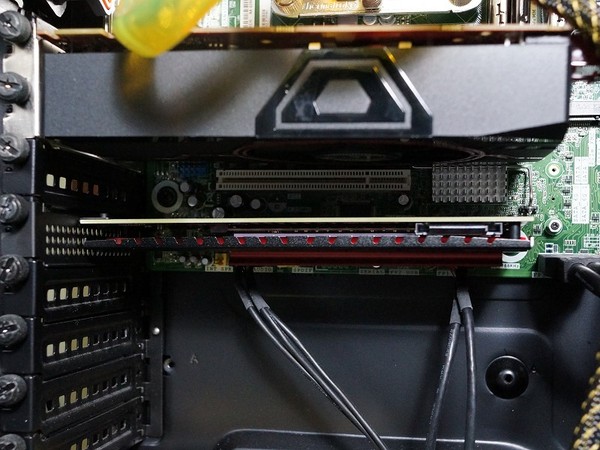

安裝完成。這邊可以看到紅色的散熱板與SATA電源接腳。

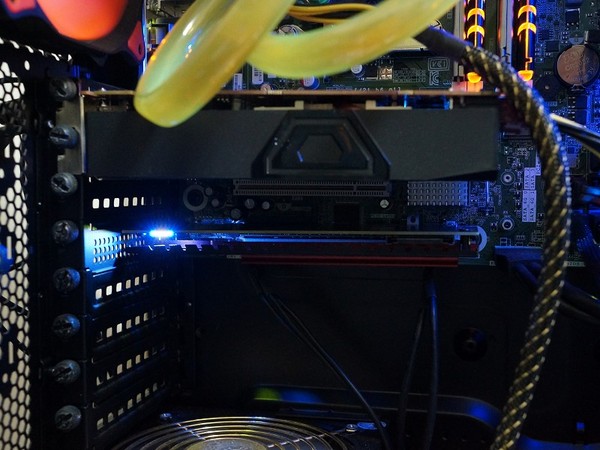

開機後,藍白耀眼的LED燈,真讓人銷魂。不過這邊因為拍攝技術不好看不
出來,實際看起來漂亮多了。

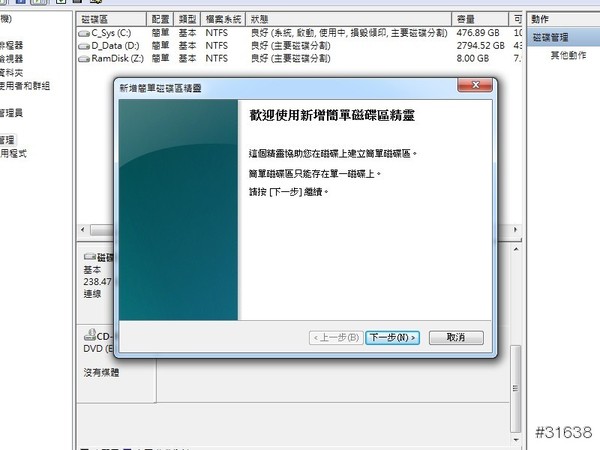

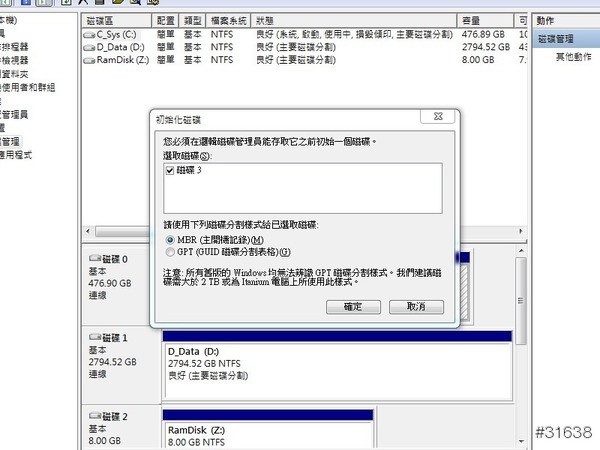

開機後,系統馬上偵測到有一組新的磁碟機,所以我們這裏新增一組磁碟
機,然後把它格式化,詳細步驟就不多做描述了。

實戰篇:
這邊小弟用了幾套常見的跑分軟體,另外還有做一些實際的檔案存取。不過,速
度的快與慢必需是要有了對照才會明顯,所以小弟分三個來測給各位看看。介
紹第一組這應該算是衛冕者,是小弟的系統碟,Plextor M5Prox 2 RAID-0,原
生SATA slot 6Gbs速度,第二組是種子選手小弟的Ramdisk,第三組就是我們
這次的挑戰者,挑戰者有爆發前與爆發後兩種姿態。

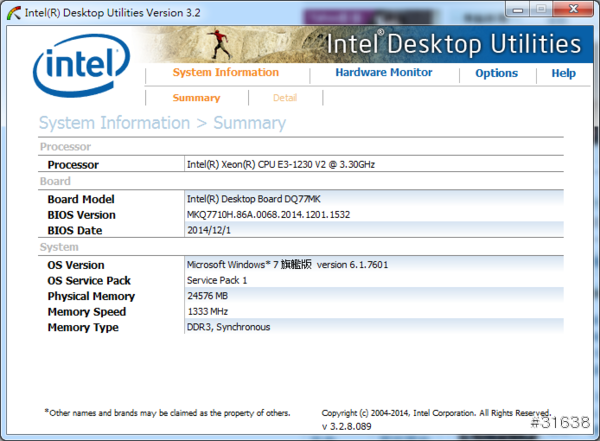

測試平台:
CPU:Inte Xeon E3-1230 V2
主機板:Intel DQ77MK
顯卡:R7 260X
記憶體:8G x 2 + 4G x 2 = 24GB. (10GB為Ramdisk).
系統碟:Plextor M5Pro x 2 RAID 0, 原生SATA 6Gbs.
OS:Windows 7 Ultmate SP1

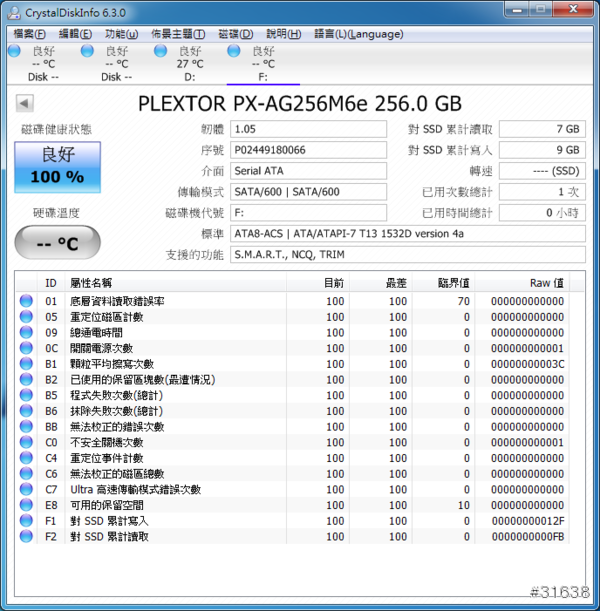

首先來看看這次挑戰者的資料,這邊是用了CrystalDiskInfo 6.3.0來取得資訊。

第一回合開始:
首先我們用很常見的一套軟體AS SSD Benchmark來測試一下。

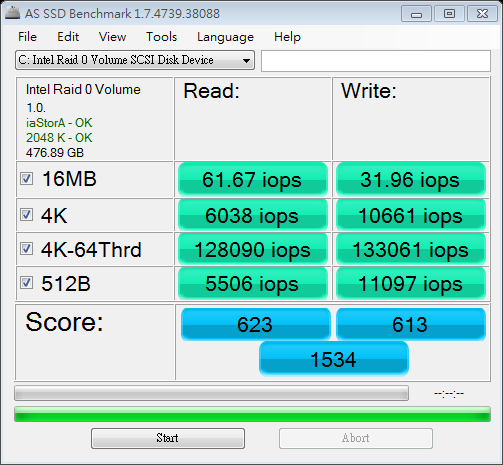

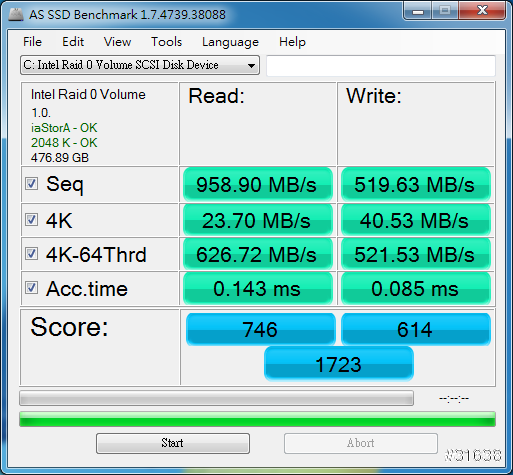

第一組圖為系統碟SSD x 2 以RAID 0型態的磁碟來跑分。

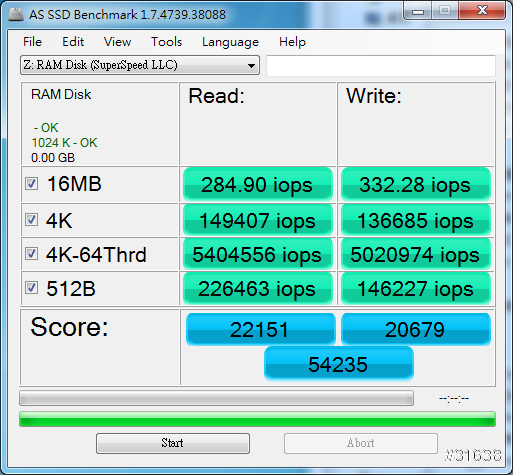

接著是Ramdisk的跑分部分。


Ramdisk跑起分來果然強大,難怪以前記憶體還很便宜的時候,很多人組電腦會把
自己電腦的記憶體插槽插滿,並且拿一塊空間當RAM Disk用來暫存。

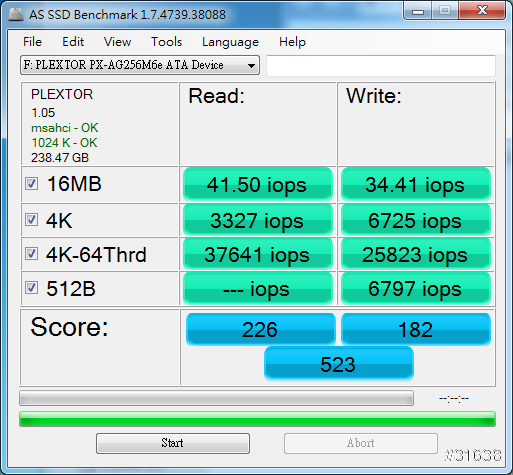

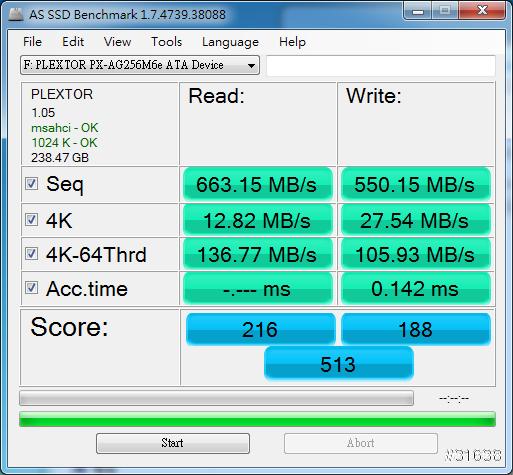

最後是我們挑戰者,M6e-BK的跑分(沒開PlexTurbo)。


這邊看到跑分結果,簡直是弱爆了。不過這個結果小弟並不意外,小弟插的這個
槽根據Intel官方文件是PCI Express 2.0 x 4 的連接器,所以傳輸速度大約5GT/s(理論值),
但是實際傳輸還要扣除20%非有效資料,所以最後是4Gb/s也就是約500MB/s,這與測到的分
數相差不遠。

接著,我們準備來安裝外星技術了,繼去年推出了PlexTurbo後,其實說實在的,效能方面
並沒有很有感。但是到了今年推出了PlexTurbo 2.0版後,一整個效能是大大的提升。
不過之前原本要和Plextool一起使用的,現在則可以選擇只安裝PlexTurbo。

接著我們來進行安裝PlexTurbo 2.0程式。

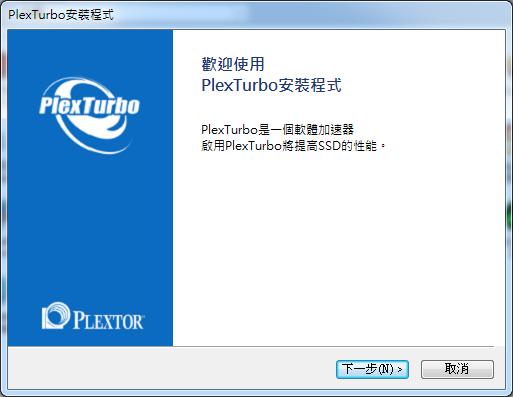

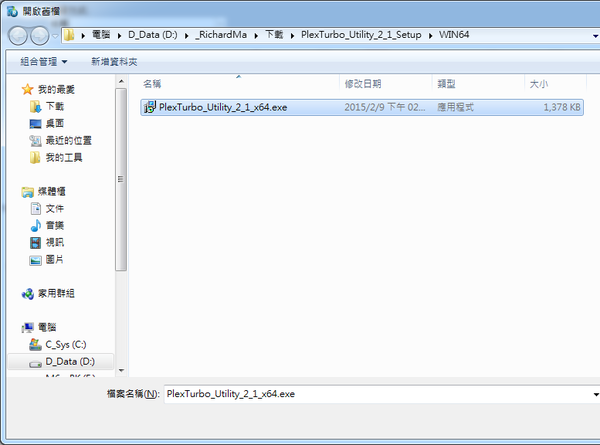

小弟這邊是安裝PlexTurbo_Utility_2_1_x64.exe的版本。啟動後,我們點擊下一步進行安裝。

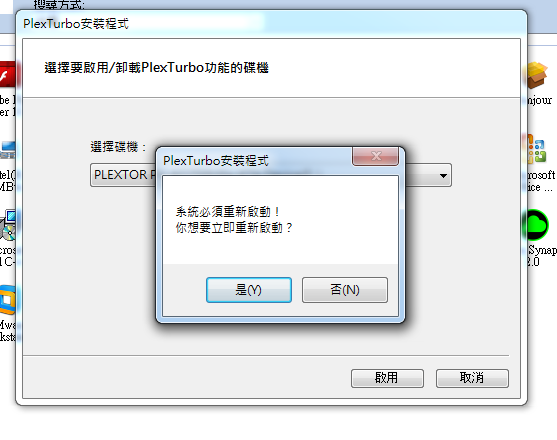

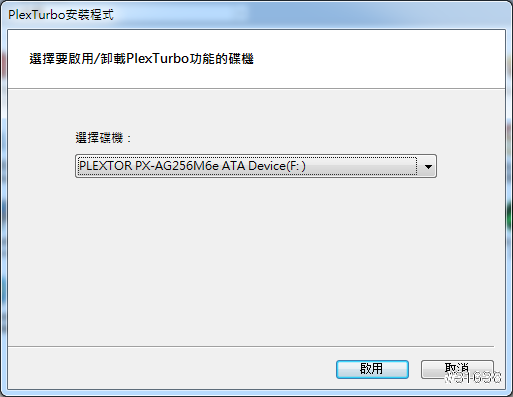

接著選擇我們要啟用的磁碟機,這邊我就選擇M6e-BK。接著點擊"啟用"。

安裝完成後, 我們重新啟動系統,這個功能才會有效。

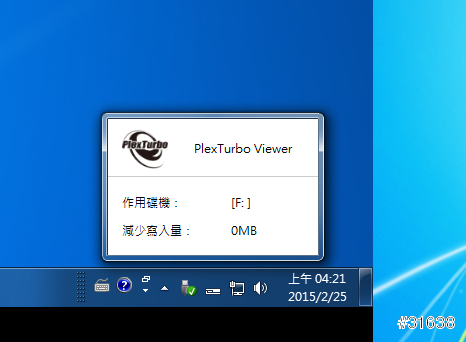

重新啟動系統後,系統要我們確定要使用此程式後,可以在工作列的小圖示中看
到PlexTurbo Viewer。

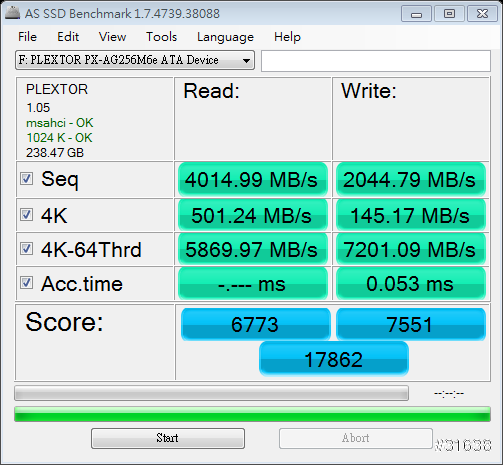

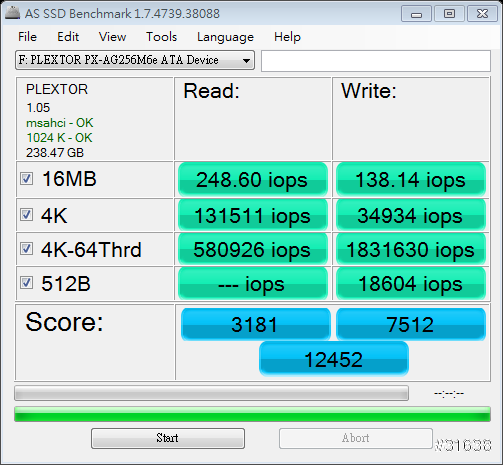

完成安裝後,我們可以再來試著跑分看看,是不是真的有傳說中的那麼神奇!!


這....這.......這,天啊!! 這會不會太神了一點。本來弱爆的速度,透過了這來自
星星的技術,居然大大的提升了數十倍以上。

第二回合繼續:
既然有那麼大的差距,我們再利用其它的跑分測試軟體來比較一下使用PlexTurbo技術前後的差別。

使用CrystallDiskMark跑分,第一張為沒使用PlexTurbor的狀態下跑分,而第二張則為
開啟PlexTurbor後跑分。

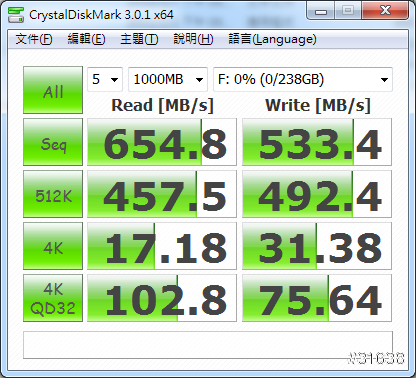

(圖一) 未使用PlexTurbo時

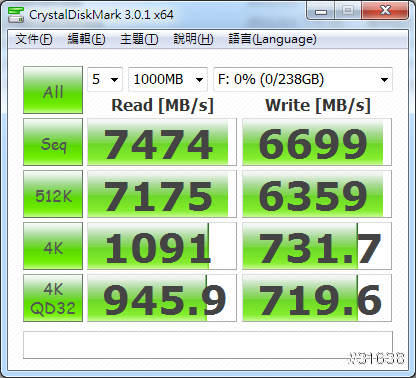

(圖二) 使用PlexTurbo後

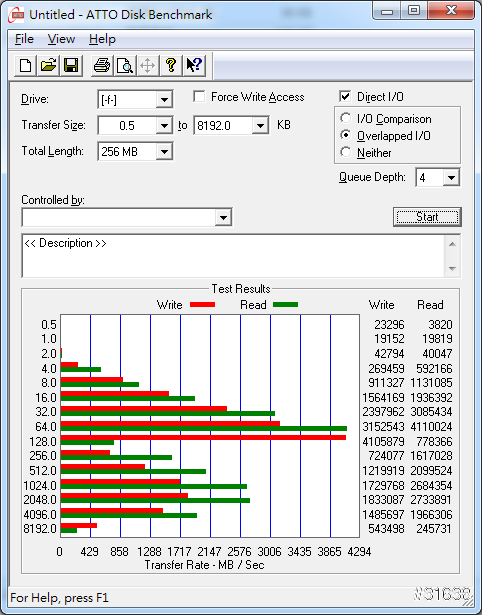

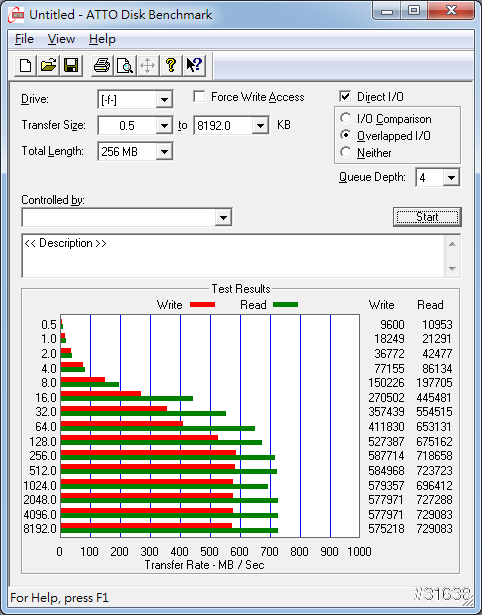

使用ATTO軟體來進行跑分。

(圖一) 未使用PlexTurbo時


(圖二) 使用PlexTurbo後

第三回合最後:
做了那麼多的測試,這些分數也許大多一些人仍然是無感的,沒關係,小弟這邊進行
一些實際的操作來看看這有多神。

1. 網路傳檔測試:這邊小弟試著從NAS複製一個檔案過來到本地電腦,而其
中對照組是小弟RAID 0的系統碟。小弟之前曾抱怨NAS傳檔本機電腦速度與預期有落
差,剛好可以透過這實驗一下。
之前文章的傳送門

網路速度:這邊本地電腦與NAS皆利用的是link aggregation的方式連線,速度為2Gbps。

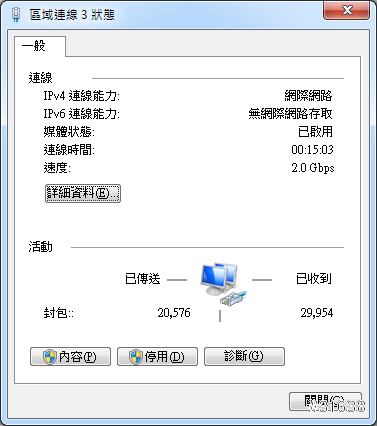

(圖一) 網路速度

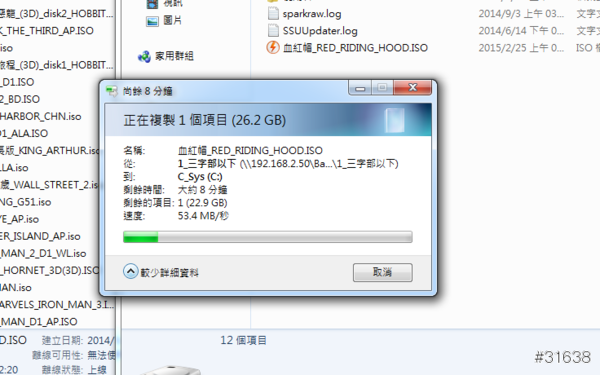

(圖二) 檔案由NAS複製到本機RAID 0硬碟速度

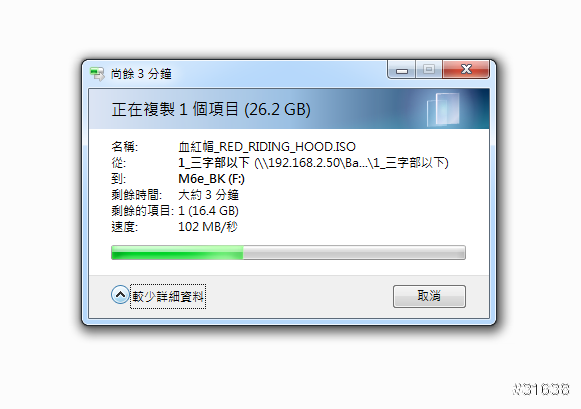

(圖三) 檔案由NAS複製到本機M6e-BK速度

2. 檔案複製測試:這邊利用檔案在兩個硬碟間進行搬動。

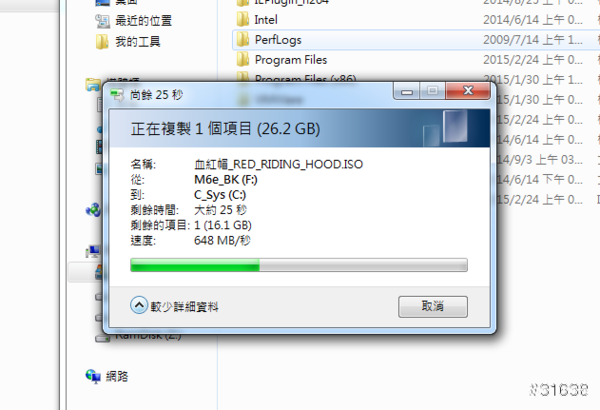

(圖一) 檔案由M6e-BK複製到RAID 0系統碟

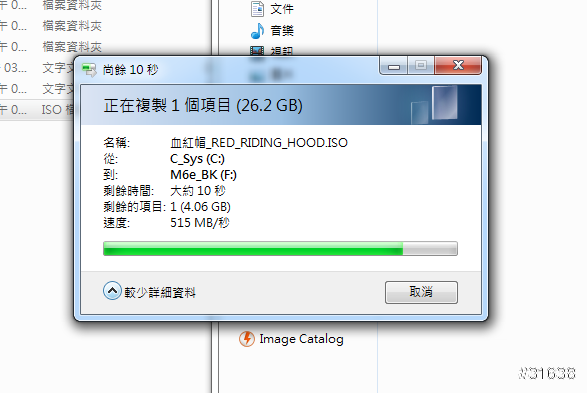

(圖二) 檔案由RAID 0系統碟複製到M6e-BK

結論:
這次的產品相較前一次的產品,從包裝的外觀上與硬體的造型,不但變的相當有設
計感而且也變的相當有質感。另外在散熱方面也加強了許多,如此一來在高速
運作的M6e-BK在溫度的控制也變的穩定多。

另外這個產品也並非中看不中用,除了外觀好看外,速度與效能都有相當大的提
昇與相當漂亮的表現,最少用SSD RAID 0與這張卡比較就可以看出來了。不過這
次小弟插在PCI Express 2.0的插槽上,都可以有那麼好的成績,假如可以插
到PCI Express 3.0以上的插槽的話,想必這張卡會有更過人一等的表現。而對
於追求高速存取的使用者來說,這也是一張相當好的碟卡。
