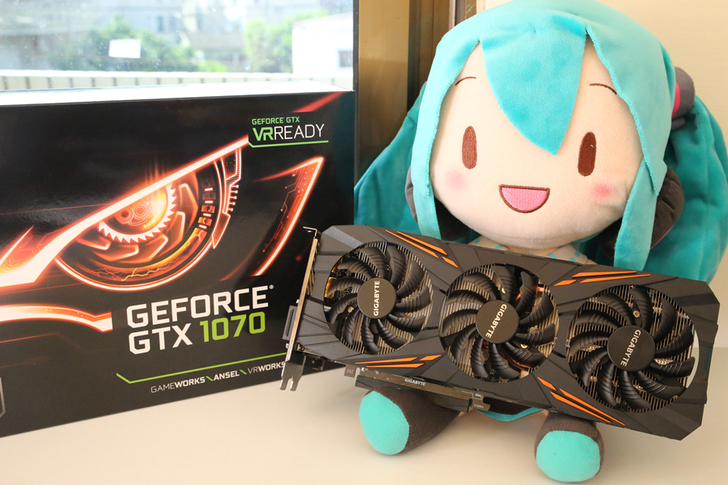

上次看完PTT看板上的有板友分享GIGABYTE GTX1070 G1 GAMING(https://www.ptt.cc/bbs/PC_Shopping/M.1466175627.A.EEC.html)後,心中的小惡魔也蠢蠢欲動想要再往上來升級一下電腦平台,原本是計畫把GTX970賣掉來往上升級,可惜GTX970目前二手價格太崩壞了,故直接處理掉手邊的GTX950與GTX960來做為補些升級的經費,所以決定把GTX970留下來加減用,接著購入最新的GTX1070。前面有板友開箱有提到目前GIGABYTE GTX10X0 G1與XG系列上網註冊免費升級成五年保固,再加上還有送FLY耳機(還沒送來),可以說是目前最強的CP王,而且台南也有服務據點在處理上,對我來說會較方便許多,所以就是選擇GTX1070 G1 GAMING來入手,以下會有GTX1070與GTX970的比較測試,請繼續看下去! (MIKU超可愛的對不對XD?)

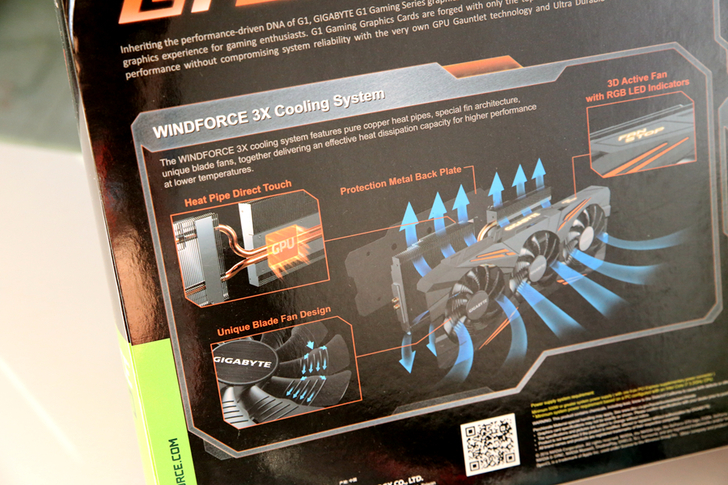

由於GTX1070為中高階的遊戲顯示卡,在包裝設計上也從動物的眼睛直接進化成看起來比較厲害的橘黃色機械眼,除了前面所提到目前可以跟潮牌EVGA互相抗衡的五年保固外,這次G1 GAMING比較有特色的就是多了RGB的燈光效果 (今年是RGB元年),以及使用兩根熱導管搭配3風扇來進行散熱,效果如何後面會有實測!

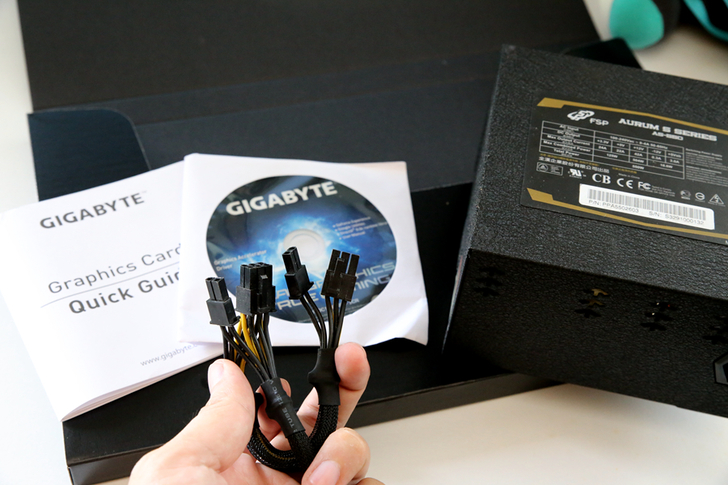

拆開外盒後內有一盒配件包,裡面僅有說明書與驅動程式,並無PCI-E 電源轉接線以及影像轉接頭,可能鑒於近年來轉接線常發生燒毀零組件的關係,因此不再提供,如果電源供應器上沒有這些輸出接頭還是建議換個新的電源供應器比較實在…。

GIGABYTE GTX1070 G1 GAMING 總長有28公分,若是機殼較入門或是家用套裝電腦要升級,可能要先了解一下機殼尺寸是否有足夠的空間來進行安裝,上頭還有搭載3個串接起來的8公分PWM風扇,從中間風扇往外延伸有4個橘色線條做造型,呼應彩盒外觀上橘眼銳利的設計元素。

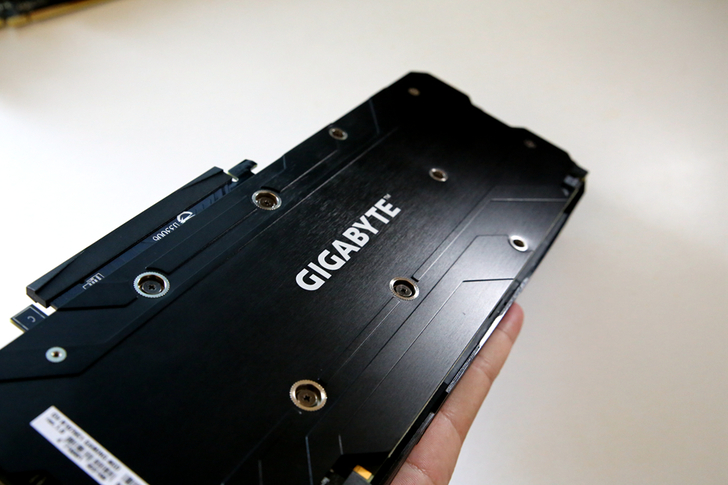

GTX1070 G1 GAMING 版本卡長約有28公分,因此有上強化背板來加強顯示卡整體的結構強度,長期使用上不會彎板造成故障,強化背板上還有拉絲效果看起來更具有質感。

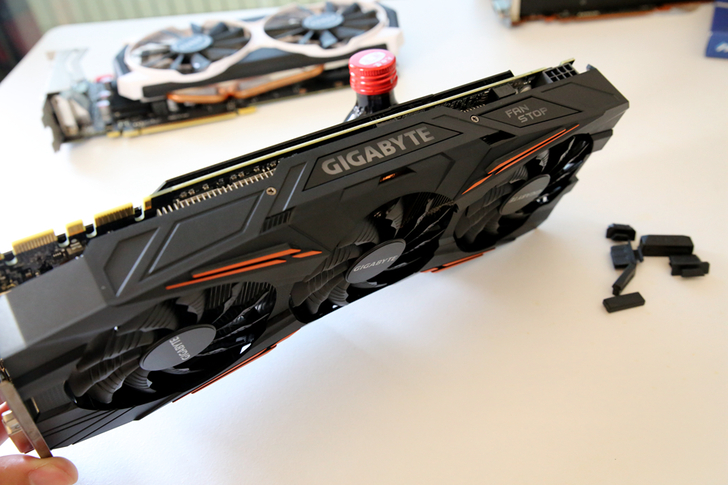

前面有講到RGB燈光效果是位於顯示卡散熱器上的導風罩位置,可以發現到旁邊還有一個FAN STOP的指示燈,代表有支援低溫停轉功能,就算晚上睡覺時要掛BT,也比較安靜好入眠。

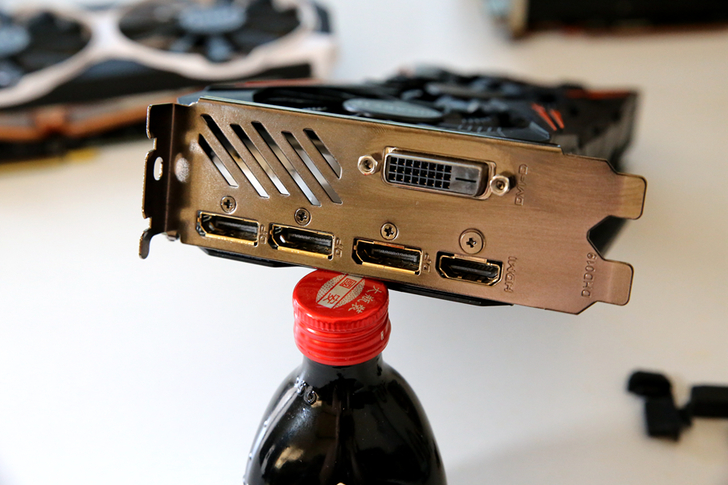

新一代的GTX1070將不再提供類比訊號輸出,5 port均是數位訊號輸出,這也是配件盒中並無提供中高階顯示卡必備的配件DVI轉D-sub轉接頭,但私心覺得提供到3個DP真的是有點多,若能把其中一個DP換成HDMI,相信會更加實用。

中高階顯示卡必配的SLI端子接口,只是網路上有其他玩家指出舊版的橋接器似乎無法在上面發揮作用,應購入新版本的SLI橋接器。

GIGABYTE GTX1070 G1 GAMING是採用PCI-E 8Pin的供電接口,NVIDIA官網是建議使用500W以上的電源供應器,新款的電源供應器現階段均有提供PCI-E 8Pin端子;另外設有”PCI-E 電源記得要插上的指示燈”,來提醒你記得要插電,不然會無法正常開機。

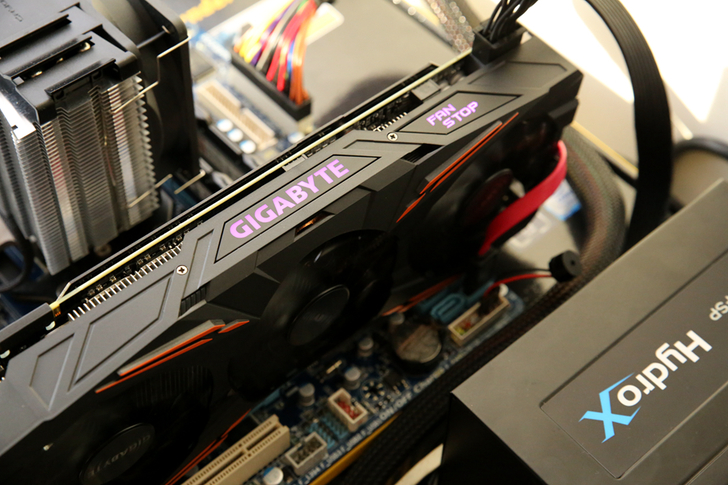

安裝上機的示意圖(非評測平台),這邊要提醒一下假設今天GTX1070 G1 GAMING是裝在M-ATX的主機板上,可能要注意一下SATA Port的位置是否會干涉到,實裝起來會比M-ATX還要長些。

實測平台配備參考:
測試平台
處理器 (CPU) Intel Core i5-4670K (3.4GHz boost 3.8GHz)
主機板 (Motherboard) ASUS Z87-DELUXE/DUAL
記憶體 (RAM) Kingston HYPERX DDR3-1866 4GB *2 (X.M.P)
顯示卡 (Graphics Card) GIGABYTE GTX1070 G1 GAMING (主角)
NVIDIA GTX970 (捉對比較對象)
硬碟儲存 (HDD) OCZ ARC 100 480GB (系統碟)
WDC WD1600JS-22NCB1 (BT下載碟)
SEAGATE ST1000DX001-1CM162 (SSHD 遊戲碟)
光儲存設備 (ODD) LG HL-DT-ST BD-RE BH10LS30
電源供應器 (PSU) ANTEC EDGE 650W (自改模組化線材)
散熱器 (Cooler) be quiet! Dark Rock Pro 3
機殼 (Chassis) CoolerMaster COSMOS
作業系統 (OS) Windows 10 Pro x64
系統風扇 (FAN) Noctua NF-F12 PWM *4
室內溫度 32℃

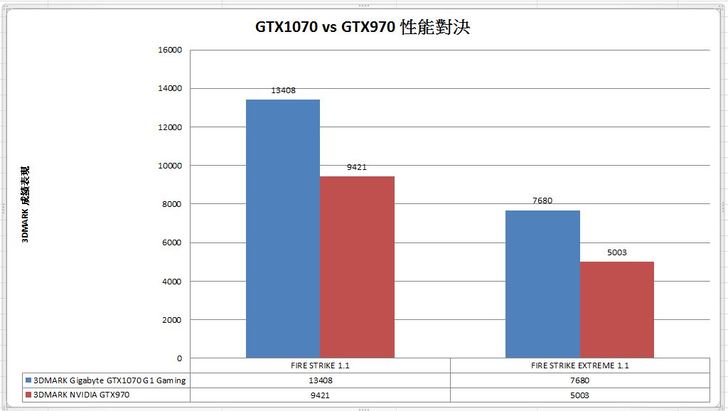

3DMARK
最新版的共有兩種模式可以來測試顯示卡的遊戲效能表現,故作兩種測試供參考。

Project Car 賽車計畫 (發售日期:2015-05-07)
各項畫面設定頁面參考 – 特效全開

Project Car 賽車計畫 FPS 畫面流暢表現 (使用FRAPS紀錄平均數值)

Grand Theft Auto V 俠盜獵車手V (發售日期:2015-04-14)
雖然說這邊的測試解析度是1080P,但僅能測試GIGABYTE GTX1070 G1 GAMING,因為GIGABYTE GTX1070 G1 GAMING擁有8GB的顯示內存,要特效全開不是問題,看截圖就可以明白為什麼了。

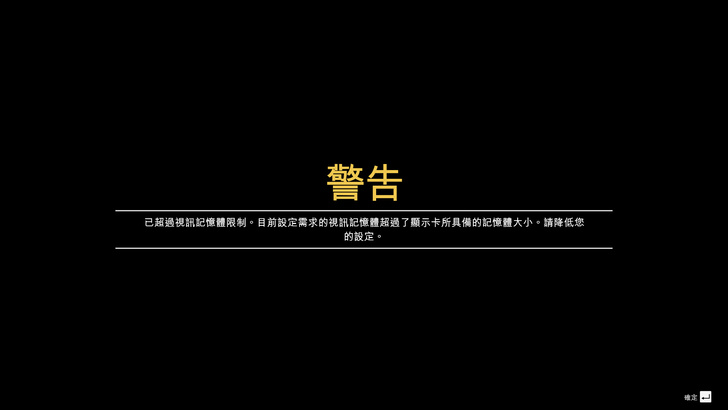

而GTX970全開則會超過4GB的顯示內存,故無法套用此設定。

Grand Theft Auto V 俠盜獵車手V FPS 畫面流暢表現 (使用FRAPS紀錄平均數值)

接下來就是要測試真實的4K解析度,房間內的JVC 50T剛好能夠提供這樣子輸出,故接下來的測試方式就是直接坐上賽車以來實際跑圈做做紀錄。

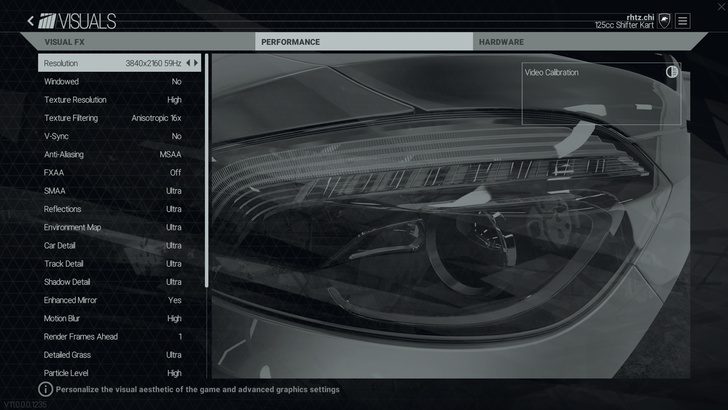

Project Car 賽車計畫 4K 特效全開設定參考

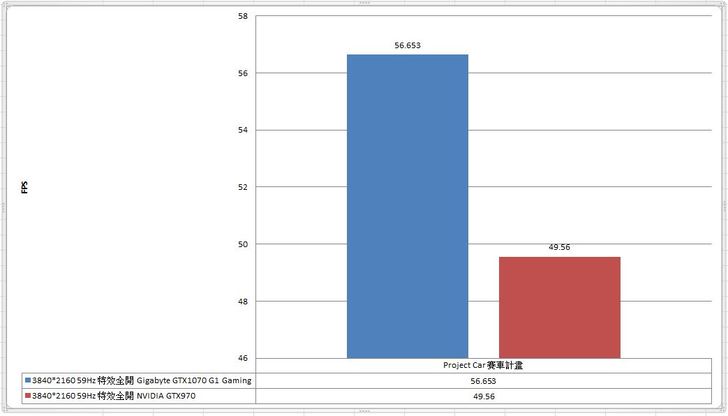

Project Car 賽車計畫 4K 特效全開畫面流暢表現 (使用FRAPS紀錄平均數值)

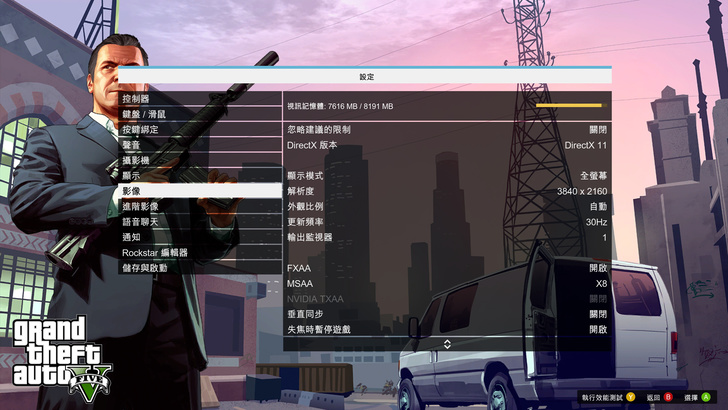

Grand Theft Auto V 俠盜獵車手V 4K 特效全開設定參考

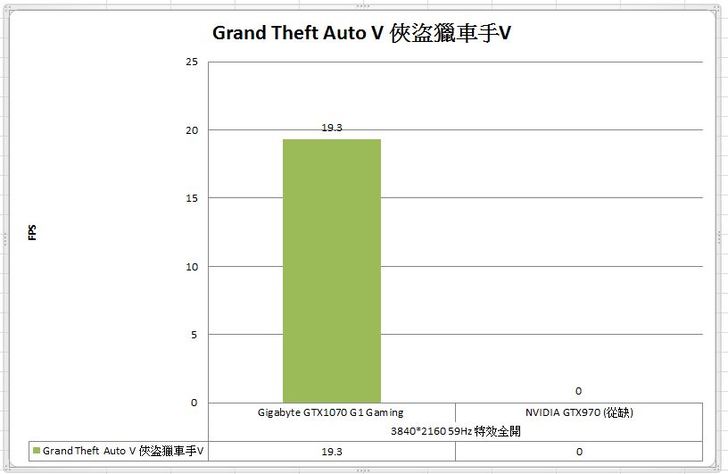

這邊GTX970依舊從缺,理由我們可以看看上面的設定參考擷取,在4K環境下全開也已經快要將GTX1070的顯示內存給吃光光了,更別說僅有4GB顯示內存的GTX970,希望大家能理解。

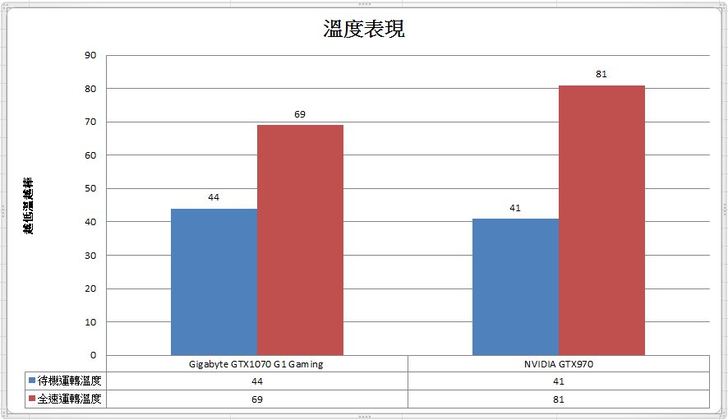

前面我們看到包裝上主打兩根熱導管的散熱器技術,在實測上效果真的頗為神奇的!GIGABYTE GTX1070 G1 GAMING在溫度實測上最高僅有69度(室溫32℃),只靠那兩根熱導管,你敢信?比上一代的GTX970的溫度低了不少!其實運用少熱導管並非首見,去年的GTX950 XTREME GAMING更狂僅使用一根熱導管,依舊可以將溫度壓制的相當完美。

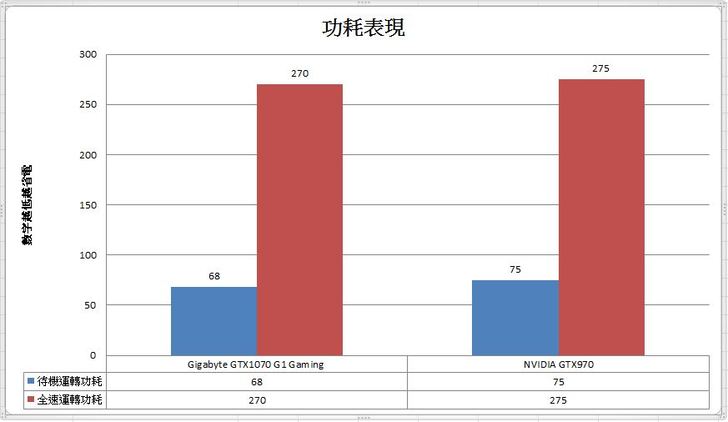

在功耗上表現兩個世代上並無太大的差別,但嚴格來講GTX1070還是略低些。

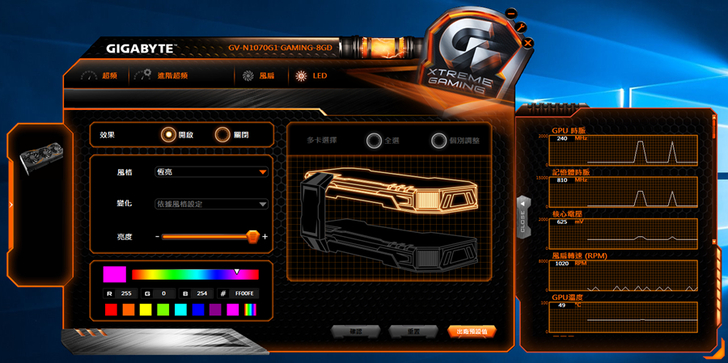

如果要自定義顯示卡上的RGB燈光可以上網下載最新版的”VGA – XTREME”軟體來控制,可以選擇燈光的開啟與關閉,效果變化共有四種模式與多彩的顏色均可以讓使用者自行定義,同時也支援多張GTX1070 / GTX 1080 G1 GAMING或是 XTREME GAMING的燈光同步控制。

像我喜歡淡淡的紫色,就隨點隨套用,立即可以切換。

目前GTX1070顯示卡在台灣市場的零售價格均在$15,900(稅後),華碩的售價則是貴 $1000元,若你是保固期間至上的玩家,那GIGABYTE GTX1070 G1 GAMING或是 EVGA GTX1070 SC GAMING 會是最佳選擇,只可惜目前EVGA的GTX1070似乎僅能搭機來出售,大概是數量較少的關係,而GIGABYTE GTX1070 G1 GAMING則是可以玩玩RGB的燈光效果也算是個不錯的加值服務。

整體來說就顯示卡部分GIGABYTE GTX1070 G1 GAMING的各方面表現均不錯,若跟一樣是五年保固的EVGA來比較,大概只有到府收送這個服務略輸,其他方面均有著不錯的性價比好讓消費者來做選擇,以上次本次對於GIGABYTE GTX1070 G1 GAMING的心得,感謝大家看完!
