[前言]
在2014年中，分享過圓剛先前世代的AverMedia HD錄影盒ER130，
http://www.xfastest.com/forum.php?mod=viewthread&tid=141298
勸BUY連結: (點這)
ER130在筆者心目中有著不錯的評價，在睽違兩年之後，入手了105年7月剛上市的AVerMedia ER310。
Time-Shift一般翻譯作時移，也是錄影盒的主要功能之一，所以的時移就是利用各種技術，能夠移後觀看節目的時間，實作方式有伺服端與家用端兩種技術。
時移服務在伺服端由IPTV頭端或第三方業者提供，需與節目版權業者洽談授權，將Live-TV節目由MPEG2 Transport Stream即時傳送，時移供應商將節目錄製在頭端的硬碟櫃，提供給用戶延後觀看的方式，優點是不需要每一個用戶端都複製一份副本，版權問題也由供應商處理，用戶再進行消費與觀賞，缺點是無法針對每一個用戶端所需要的節目做長時間的保存，觀看時也同時需要高速連網能力，電視頻道在撥映時，經由群播技術，在骨幹網路上只存在一份串流，但基於隨選的頭端時移，每一個用戶端在骨幹網路占用一份頻寬。
雖然說IPTV的串流同時間有傳輸到用戶端設備做解碼，但是如果以DRM技術加密之後，其實用戶端直接將封包存放在硬碟中，是無法直接播映的，故要以其他的方式來實做，時移服務在合法授權的情況下，也可以由家用設備來執行，本文中的圓剛AVerMedia ER310超級錄影王便是其中領導品牌之一。
[產品開箱]
▲ 圓剛AVerMedia EzRecorder 310彩盒。
▲ 圓剛AVerMedia EzRecorder 310彩盒背面有五國語言簡易說明。
▲ 彩盒側面有規格表、使用規範以及法規警語。
▲ 打開外盒，第一個映入眼簾的是EzRecorder 310本體。
▲ 取出EzRecorder 310主機。
▲ EzRecorder 310主機兩側都有五個散熱孔。
▲ EzRecorder 310的背面由左至右為IR連接線插頭、色差端子(Y/Pb/Pr)、立體聲音源輸出(L/R)。
▲ EzRecorder 310的背面繼續往右為HDMI輸入(IN)與HDMI輸出(Out)、ＲＪ－４５網路線插孔(LAN)、變壓器插孔。
▲ EzRecorder 310本體下方是簡易說明書與配件盒。
▲ EzRecorder 310配件有電源供應器，紅外線控制線與遙控器。
▲ 筆者不得不稱讚所附的變壓器貼心之處，剛好閃過家中排插的開關。
▲ EzRecorder 310遙控器上方的按鍵配置如上。
▲ 遙控器下方的按鍵配置如上，編號為RM-NN。
▲ EzRecorder 310遙控器使用兩顆四號電池供電。
[第一次開機]
▲ 打開ER310主機背面，看到一個SATA介面，大家應該知道它就是安裝硬碟的地方，相較於f前世代ER130需要以USB介面安裝外接式硬碟，ER310使用SATA介面直接安裝SATA硬碟，在讀寫速度上會有大幅度的提升。基於機體大小，只能置入2.5吋以下、厚度9.5mm的SATA硬碟。
▲ 針對2.5"硬碟厚度，無論是9.5mm或是7mm厚度的硬碟，都可以固定。
▲消費者不需要再對7mm硬碟黏貼加厚墊，AVerMedia ER310實在是很貼心。
▲經測試ER310的相容性相當好，無論是傳統硬碟或是固態硬碟，只要格式化成NTFS都可以順利存取。不知道將來會不會有相容3.5"硬碟的機型，雖然ER310可以使用SATA延長線另外把3.5"硬碟皆在外面，但是這並不在產品規範之內，供電設計尚不知是否足夠，可能需要外接電源供應，由於SATA延長線不在官方內容物中，所以僅提供一個想法供各位大大參考。
▲ 針對隨身碟也可以順利使用，不過建議使用寫入速度較快的Flash。
▲ Seagate有出品過一種2pic外接式硬碟硬碟，可以拆分為外接硬碟機與SATA轉USB3轉接線兩部分。
▲ 這條SATA轉USB3轉接線可以用來連接其他SATA硬碟，USB3的傳輸速度已經可以媲美內部匯流排了。
▲ 這條SATA轉USB3轉接線可以用來連接其他SATA硬碟。
▲ EzRecorder 310依序接上輸入與輸出的HDMI線、RJ-45網路線插孔、變壓器。
▲ 機上盒型號為MOD205A，使用至今約六年以上，由於MOD205A內部無散熱風扇容易過熱當機，所以筆者替他墊高加強散熱。
▲ 記得把視訊切換按到VIDEO3，但我覺得這一方面中華電信為何不把VIDEO1~3直接寫成訊號種類就好。
▲ MOD205A型機上盒的電源輸入為12V/2A，並把HDMI線接上，另一頭接到ER310的HDMI IN，再將ER310的HDMI OUT連接到電視，便完成安裝的動作。
[設定與使用]
▲ 設定10/100Mbps網路卡的IP位址與遮罩、Gateway與DNS Server。
▲ ER310以磁碟為最終存儲媒體，故磁碟管理為相當重要的一環。
▲ 無論是內接或外接式硬碟機，如果不正常關機、或者不正常移除，建議使用ER310的磁碟修復功能，以避免錄影時發生磁碟存取的錯誤。
▲ 這顆140G的傳統硬碟，是來自家中一台廢棄的筆記型電腦，剛好拿來做剩餘價值的利用。
▲ 移除隨身碟時，必須使用退出功能在拔除，避免每次都被要求修復磁碟。
▲ 設定Pass Through功能，可以在ER310關機時，仍讓HDMI訊號輸出到電視上，等於兩條HDMI線導通一樣，可以適時地將ER310關機以節省電力。
▲ 壓縮率最小的是最佳錄影品質，bitrate達 20Mbps，在140GB的硬碟機上可以錄製16小時。
▲ 壓縮率適中的是次佳錄影品質，bitrate達18Mbps，可錄製時間在140GB的硬碟機上小幅上升為18小時。
▲ 壓縮率最大的當然也有最長的錄製時間，bitrate達15Mbps，在140GB的硬碟機上上升為21小時。
到底這個數字準不準確了，筆者的職業病又犯了，開始進行數學運算：
21小時=21*60分鐘=21*60*60秒=75600秒，在位元率15Mbps的情況之下，共輸出75600*15Mbit=1134000Mbit=1134Gbit，因為每8個bit等於1個Byte，所以總輸出為141.75GBytes，與安裝硬碟空間相當。
▲ 快速錄影的意思是指，在錄製時隨時提供暫停錄製的功能，其功用除了可以快速跳過廣告之外，也可以節省存放空間與事後剪輯的麻煩。
▲ 如上圖，錄影回復可以在錄影暫停之後，於20分鐘後自動回復錄影。
▲ 快照就是screenshot功能，可以擷取螢幕為靜態圖片，最多可以連拍七張。
▲HDCP選擇預設模式，可預覽被保護的訊號畫面，但無法直接錄製被保護的訊號畫面。
▲ 與ER130最大的差異處之一，就在於紅外線裝置的支援，藉此可以操作機上盒。
▲ 機上盒會根據地區來分類，進入台灣地區可以找到台灣地區使用的機上盒。
▲ 找到了這次偕同測試的中華電信MOD205。
▲ 紅外線發射器一端是紅外線LED燈，另外一端是單聲道的音源線規格插頭。
▲ 在設定畫面中的圖解，便貼心的說明如何連接紅外線發射器，一端是插頭插在ER310背面的最左端接孔。
▲ 紅外線LED這端則固定在MOD機上盒的紅外線感應器前，如上圖中央圓形位置。
▲ 設定完成後，使用ER301上的F1功能鍵來測試是否能正常開關機上盒。
▲ 自動開機功能也非常方便，只要打開電視，便能順便打開ER310。
▲ 本文使用的韌體為1.0.1(WW)，MCU版本為2016060616(0.0.2.0.0.3)，算是相當新近的版本。
▲ 除了手動操控之外，時移功能就是靠預約錄影來達成，讓你工作時或是睡覺時錯過的節目，可以透過撥放已錄節目來重播欣賞。
[錄製典藏與後製]
▲ MOD205A有HDCP防拷備機制，而某一型沒有HDCP保護的MOD機上盒也全面從市場上回收，AVerMedia ER310也簽訂支持HDCP，所以受到HDCP保護的內容就無法直接錄製。
▲ 如果需要將HDMI畫面同時輸出到兩個撥放設備時，就需要一個HDMI分配器，例如在大型教室室中，左右半邊各有一個投影布幕時，變經常使用如上圖的一對二HDMI分配器，由於這些廠品大都沒有支援HDCP，所以輸出之後的HDCP加密便無效。本文雖然介紹到HDMI分配器，但是要告訴大家使用HDMI分配器去破解並錄製HDMI影音是違法，請尊重智慧財產權，請勿分享散播有版權之內容。
▲ HDMI分配器的使用相當簡單，加上變壓器之後，將原本MOD機上盒輸出的HDMI訊號線，先接到HDMI分配器，在使用另一條HDMI訊號線連接到ER310。所以使用HDMI分配器時，需要共準備三條HDMI訊號線。而HDMI分配器的另外一個輸出孔可以連接另一台錄影盒，或者是直接輸出到另外一台電視，好處是這一台的畫面不經由錄影盒，在操作時跳出的視窗並不影響觀看。
▲ 選取ER310所錄製的影片，可以變更檔名與剪輯。
▲ ER310進行分段剪輯。
[預約錄影]
▲ EzRecorder 310支援由紅外線控制機上盒開機，其實就MOD205A來說，只是切斷HDMI的輸出，並不是真正的關機，所以也沒有省到電力，建議在預約錄影時直接關閉螢幕即可。
▲ EzRecorder 310具有強的預約錄影功能，清單可設定高達100組，除了可以設定起訖時間之外，錄製的頻率可以設定，在功能上而言，只要擁有快捷碼的MOD節目都可以錄製，包含全部電視頻道及特定的服務，但仍需要注意版權與法規是否允許。
▲ 隔天起床後，就看到錄製的節目檔案了，檔名預設編碼方式為CHnnn-hhmm-yymmdd.mp4與即時錄影相同，其中nnn表示頻道號碼，hhmm是錄製起始時間，yymmdd是錄製日期。
▲ 進入影音典藏功能選項內，可以預覽錄製的節目。
▲ 錄製的10分鐘節目可以直接在ER310上隨選撥放，也可以連線不需要聯網，圓剛AVerMedia ER310超級錄影王最多支援到100組的排程，遠多於ER130只能支援一組。
[錄製格式解析]
▲ 將內接在ER310的140G硬碟，使用USB轉SATA傳輸線接上Win10主機上觀察，其分割區標籤被更名為AVerMedia，所錄製與擷取的檔案置放在根目錄上。
▲ 將所錄製的MP4檔案使用Win10主機播放的畫質，本文不上傳到Youtube或其他影片分享空間的原因在於這些空間都會down-sampling，無法呈現ER310優異的錄製畫質。
▲ 使用Win10查看MP4錄製檔的內容格式，解析度為1920x1080符合Full HD規格，位元率
為12Mbps，略高於MOD電視頻道所使用的AVC 10Mbps。
▲ 使用MediaInfo查看MP4錄製檔的內容格式，使用變動編碼格式。

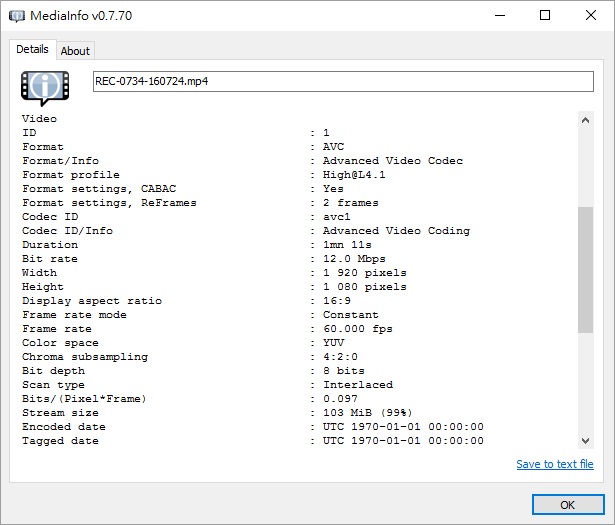

▲ 使用MediaInfo查看MP4錄製檔的第二頁，針對視訊部分解析，Codec使用相同於MOD電視頻道相同的MPEG4 AVC，也就是H.264 High Profile。
▲ 所使用MediaInfo查看MP4錄製檔的第三頁，針對音訊部分解析，使用AAC格式，128Kbp雙聲道失真編碼，取樣頻率為48KHz。
[結語]
ER310大幅改善了ER130的操作介面，筆者在沒有翻閱說明書的狀況下，完成了以上的操作，其清爽易用的操作介面讓消費者不需懂得太多的專業視訊知識，就能夠駕馭ER310，而且ER310整個系統穩定度與順暢度大幅提升，完全順應的AVerMedia替它取的型號EzRecorder。
總結，AverMedia ER310超級錄影王繼承了ER130的以下優點：
◆可立即回播並擷取精彩片段
◆即時/定時 錄影行程安排
◆電視隨手看：擷取、回播、拍照、剪輯
◆輕巧易於攜帶,貼心的人性化設計
AverMedia ER310超級錄影王也並擴充了以下功能：
◆紅外線控制機上盒
◆肚子內可以安裝2TB內的SATA硬碟
◆支援色差端子輸入
◆預約錄影清單可高達100組設定
上班時或半夜，遇到有轉播運動賽事時，您不用設定鬧鐘，也不需要半夜爬起看運動賽事，更為了電視台重播耽誤正事。有了AverMedia圓剛 ER310超級錄影王，設定預約錄影，何時想看就看，何時錄就錄，紅外線控制還能自動把機上盒開機。
ER310主機內建影像剪輯功能以及磁碟管理程式，不需要購買電腦主機，更不需要安裝作業系統、驅動程式、套裝軟體。隨便一組電腦加windows都要兩萬多起跳，有了AverMedia圓剛 ER310超級錄影王，通通省起來，不用買。
而且攜帶方便，以往要搬一台巨大的筆記型電腦，才能進行錄影與剪輯，現在通通不用費力，一台AverMedia圓剛 ER310超級錄影王，通通搞定，不必再大包小包。
ER310主要功能繼承自ER130，並且擴展了預約錄影的功能做了進來，最多可設定預約100組，自105年7月起，北市已全面關閉類比訊號，收戶戶必須有數位機上盒才能收視，所以能進行預約錄影的設備需求量也水漲船高，熱門運動賽事也是時移需求的大宗。
六、七年之前，筆者在IPTV視訊頭端採購過一路Full HD轉檔設備，當時一部Full HD的即時編碼器，就索價200多萬，一組Full HD的高畫質離線編碼器，造價逾5000萬，就連普通的PC影像擷取卡，只是AV端子的喔，就要好幾萬元，隨著半導體技術的進步，如今AverMedia圓剛ER310超級錄影王，不用十萬，不用一萬，五千多元的價格，讓你享受到高畫質的Full HD錄影品質。
功能這麼強大，介面如此容易操作，大小如此適合攜帶，價格如此實惠，一機多用途的AverMedia圓剛 ER310目前已經上市，推薦各位網友大大選購。
