有關 QNAP QNA-T310G1T 的開箱與使用。

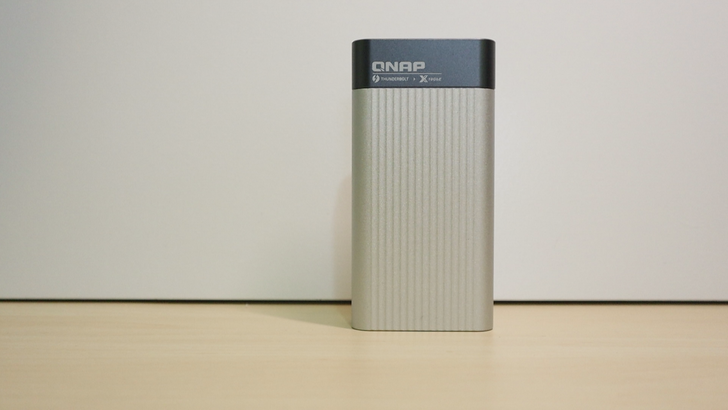

QNA-T310G1T 是國內 NAS 大廠推出的 TB3 to 10GbE 轉接器,今天 Enter 要來打開他,一探究竟。

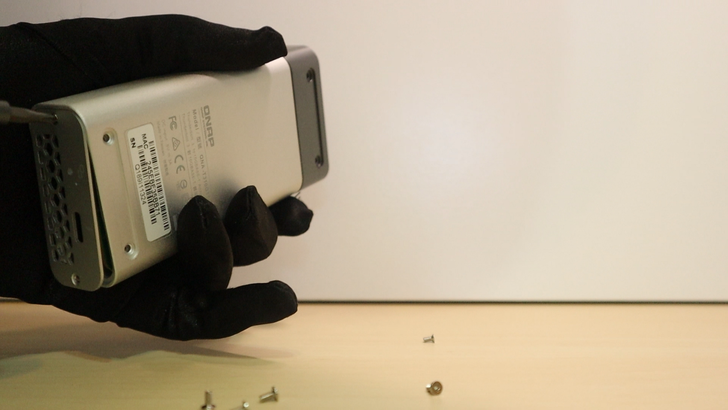

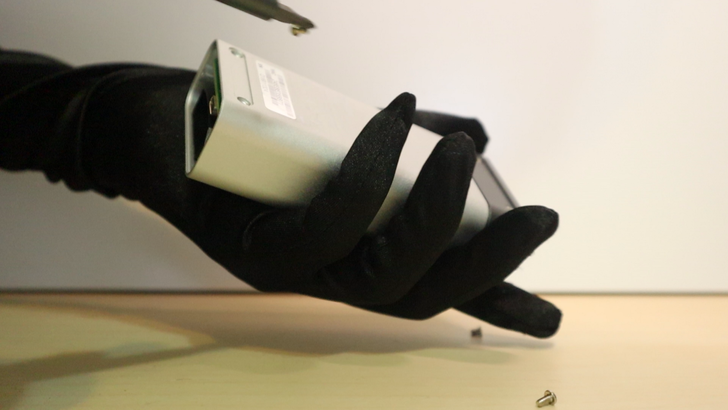

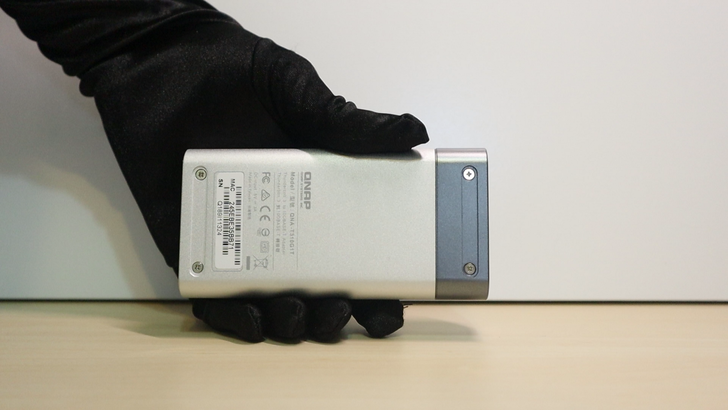

首先背面有兩個止滑條用雙面膠黏著的,需要先將其翻開。底部有四個螺絲。

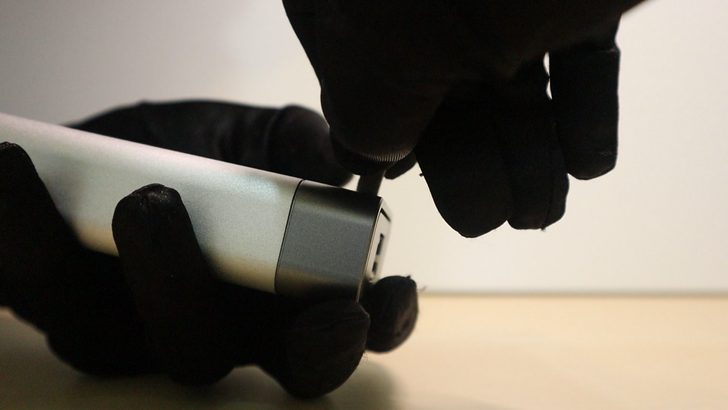

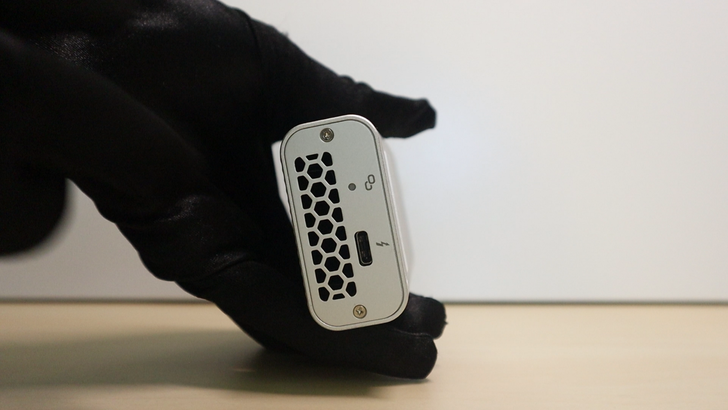

前面在 Thunderbolt 接口端有兩個螺絲。

要留意底部的四個螺絲與前面擋板的兩個螺絲大小是不一樣的。

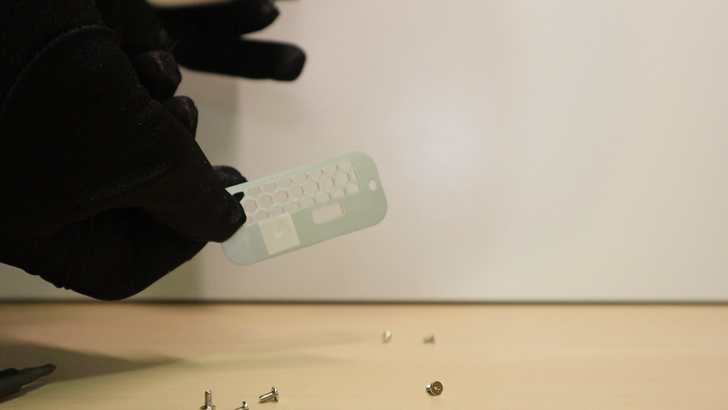

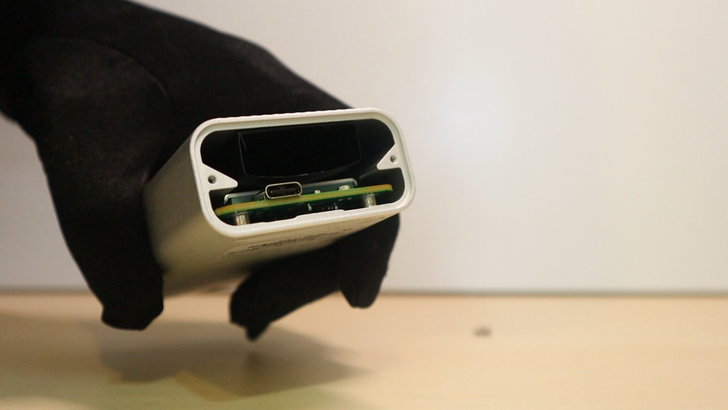

前面擋板是一個鋁片,上面是散熱孔。

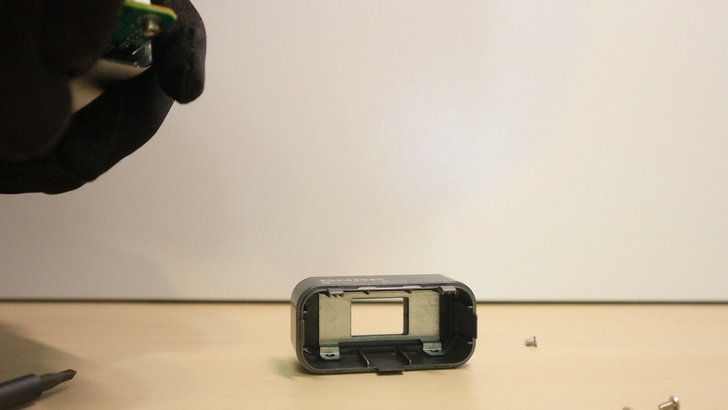

頭部是塑膠殼,裡面有金屬片固定螺絲和。

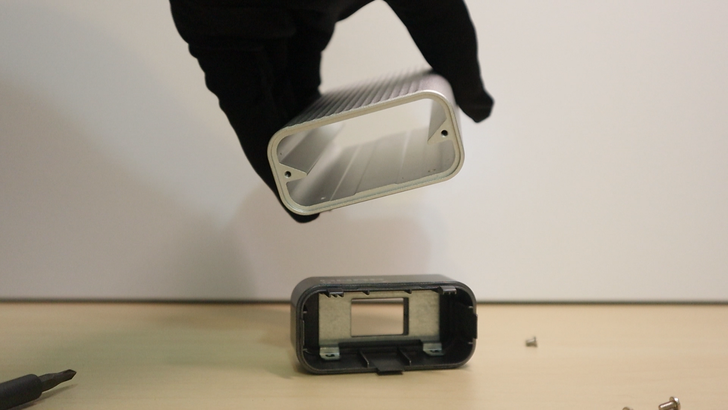

整個外殼主體是鋁擠型製作。

黑色的散熱風扇跟塑膠片管子。

取下風扇時連同電源排線移除。

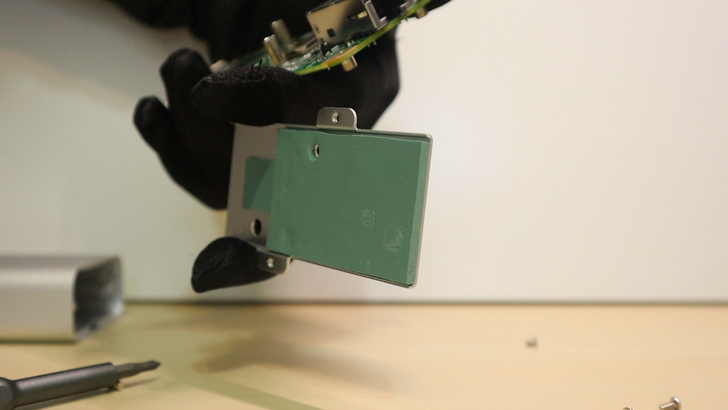

大面積的導熱膠片。

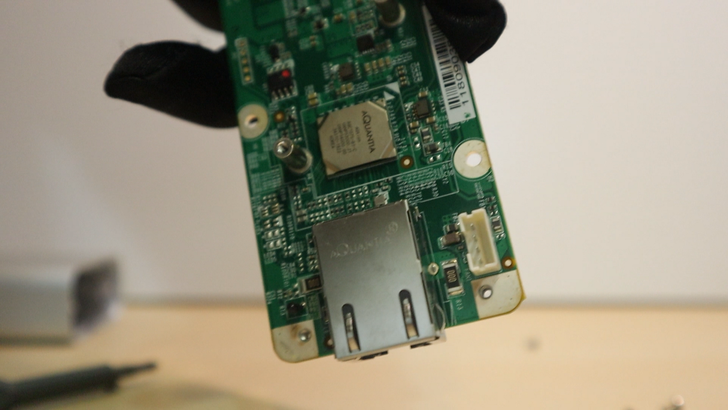

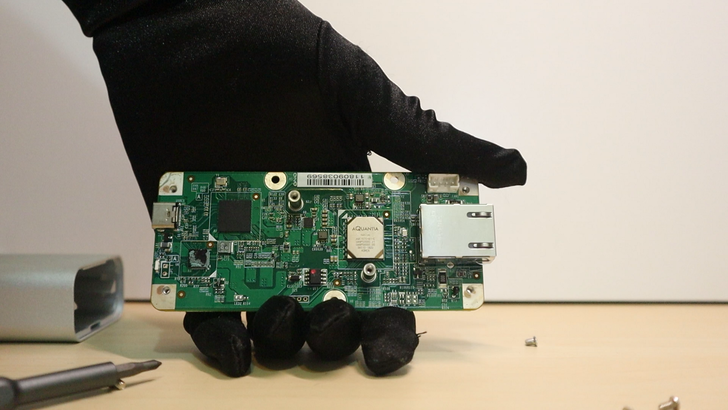

QNAP QNA-T310G1T 主機板正面全貌。Aquantia AQTION AQC107 這顆控制器是將 PCIe 轉成網路。

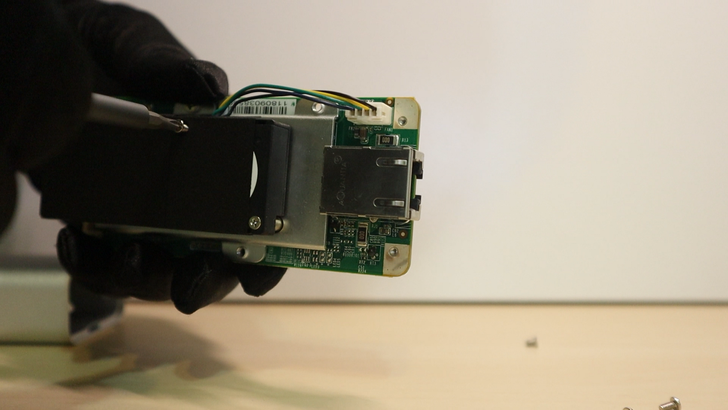

RJ45 端。

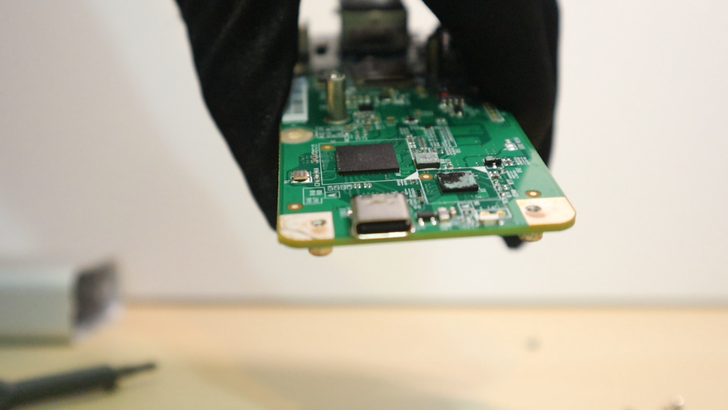

Thunderbolt 3 端。

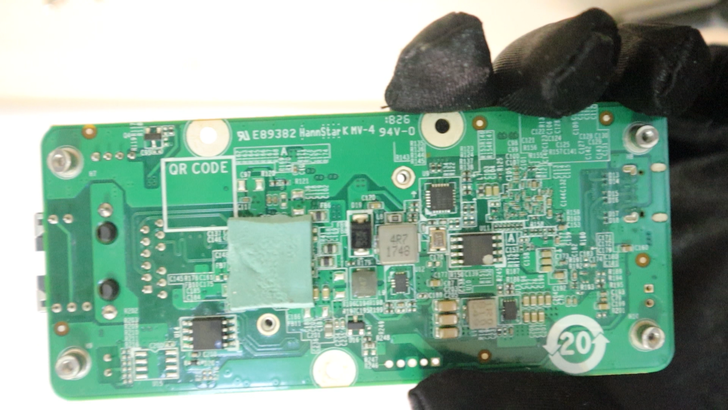

主機板背面也有導熱膠片。

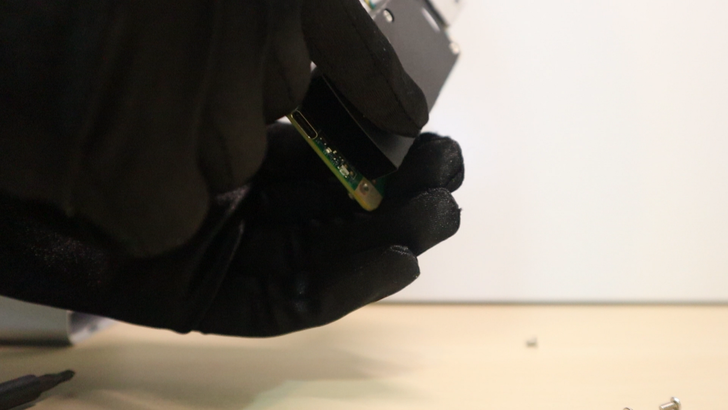

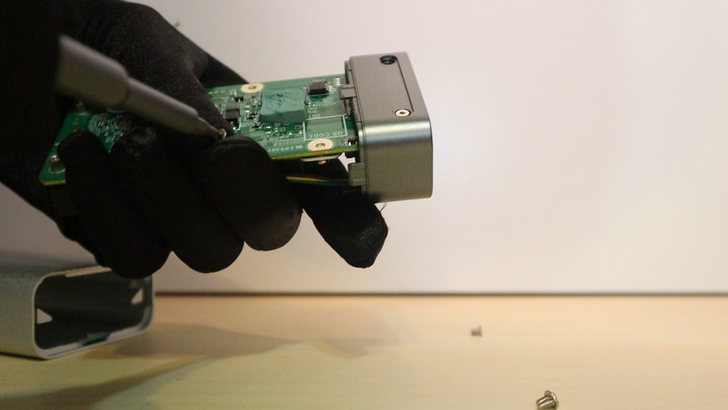

裝回去時,建議是先將頭部安裝在主機板上,再插入鋁殼當中。

將底部另一個螺絲鎖上。

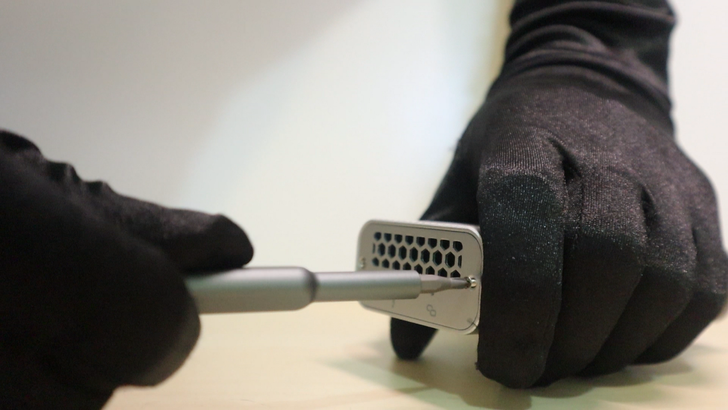

將正面鋁板兩顆較小的螺絲鎖上。

螺絲都鎖完了。

將止滑條貼回去。

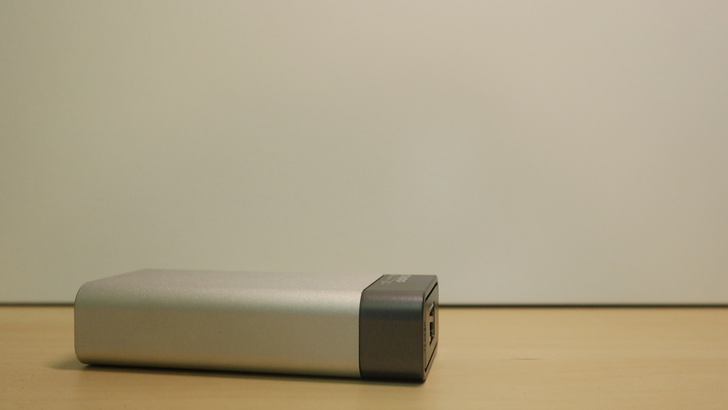

大功告成!後續補上熱像儀圖片。
