今天要開箱 QNAP TS-251D 的 2GB 版本,總共分為兩部分各兩節共四節內容:
第一節是 TS-251D 開箱
第二節是 WD RED SA500 開箱
第三節是 WD RED SA500 安裝
第四節是 PCIe 擴充卡安裝

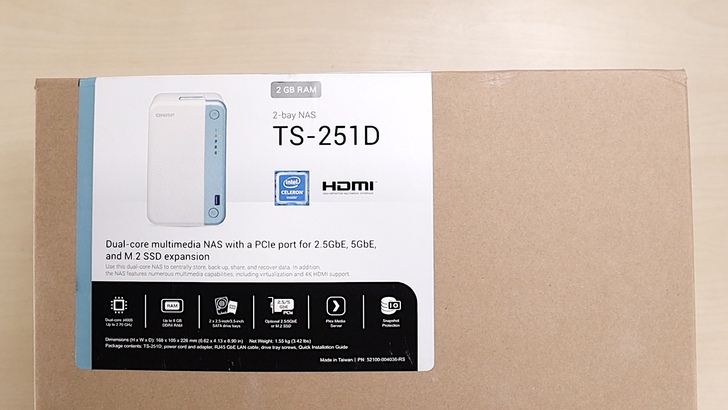

第一節開始,TS-215D 包裝上標示搭載 Intel Celeron 的處理器、HDMI,雙核心多媒體 NAS,且可擴充多種 PCIe 網卡和 M.2 SSD 擴充卡。下方 icon 則強調雙核心可達 2.7GHz 的處理器、最高 8GB DDR4 記憶體、可安裝兩個 3.5" 的 SATA 硬碟、可選購網卡或 M.2 SSD 擴充、支援作為 Plex Media Server、具備 Snapshot 功能。包裝右下角則有 Made in Taiwan 的標示。

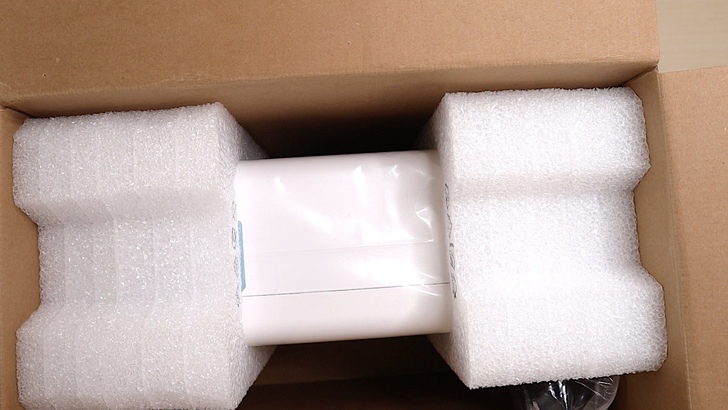

包裝內發泡材料保護的白色 NAS 本體,旁邊還有配件盒,AC 電源線則放在角落,剛好填滿整個包裝箱。

先看到配件盒,有多國語言的快速安裝指南等紙本資料。

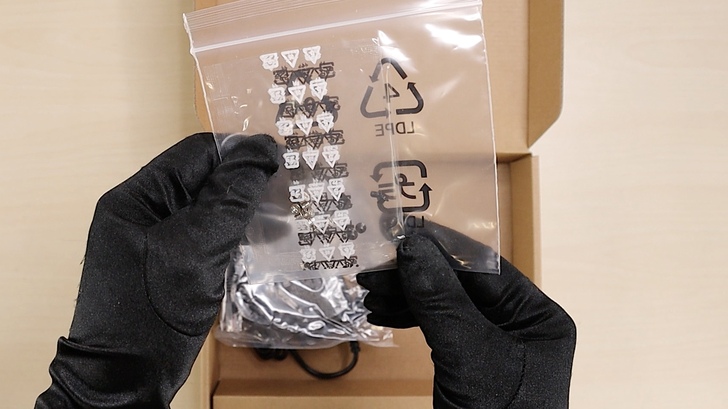

抽到的第一個小包裝的配件是小螺絲,用於安裝 2.5" 磁碟,因為這次會用到,特別小心別弄丟。也不是第一次看到 QNAP 的配件,特別想誇一下 QNAP,不管高低階機種,配件都會附夾鏈袋,很貼心,讓開過包裝的螺絲可以好好收納。不過既然如此,好奇為何一開始不放在夾鏈袋給消費者就好呢?

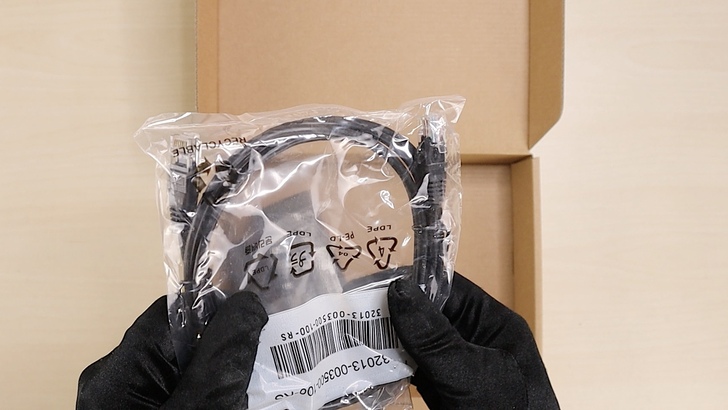

隨附一條標示 26AWG 黑色的 Cat.5e 網路線。

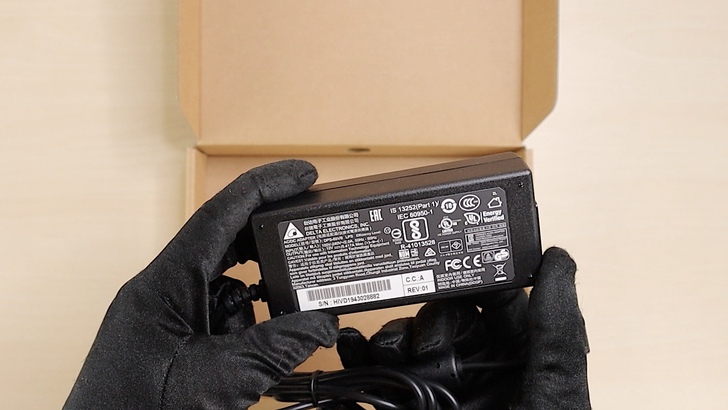

電源供應器是採外置的設計,整個體積非常小巧。標示為台達電子生產,Made in China,型號 DPS-65VB,可輸出 12V x 5.417A = 65W。

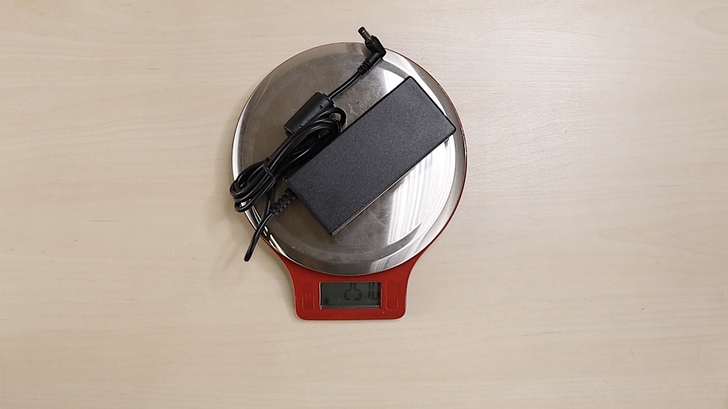

電源供應器重量約 251g。

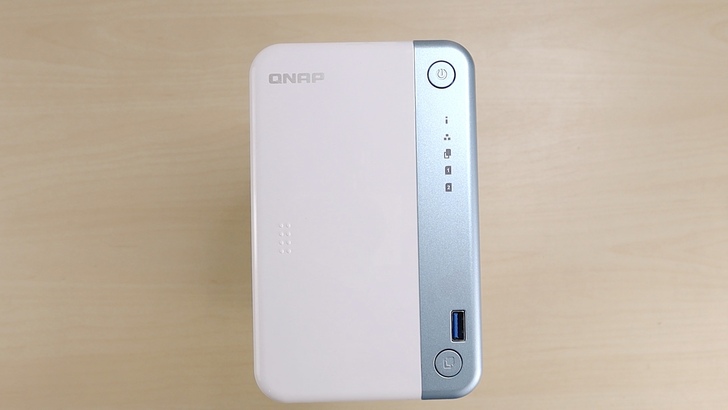

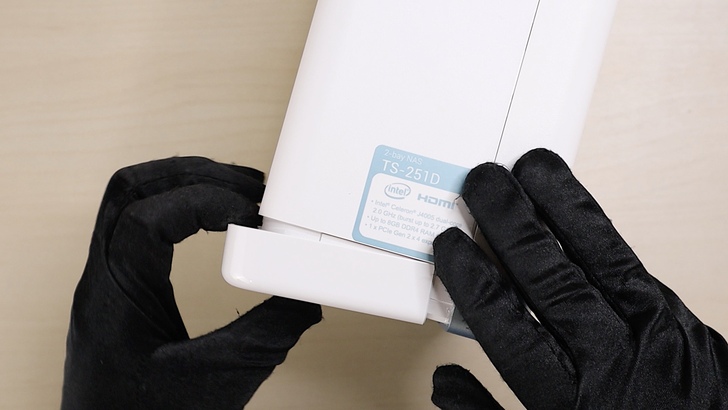

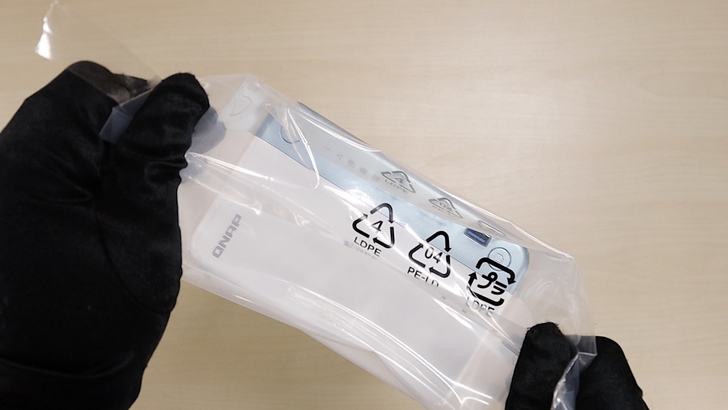

接著開箱 TS-251D 本體啦~拉開透明塑膠套。

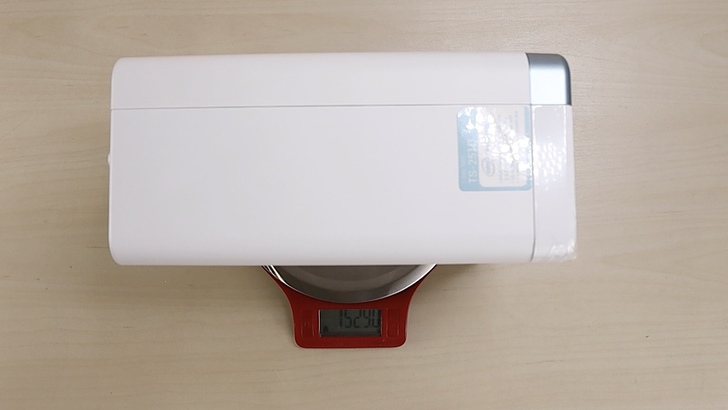

QNAP TS-251D 重量約 1,529 公克,不過這時產品上的一些保護膜還沒撕下。

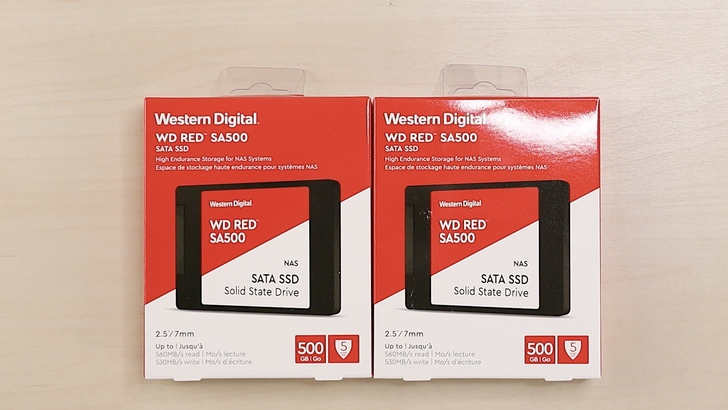

第二節是固態硬碟,這次以 WD 新產品 RED SA500 搭配 TS-251D 來開箱。包裝以紅、白、黑三色為主,兩顆都是 500GB 容量,2.5" 大小,7mm 厚度,保固五年。標示讀取達 560MB/s,寫入達 530MB/s。

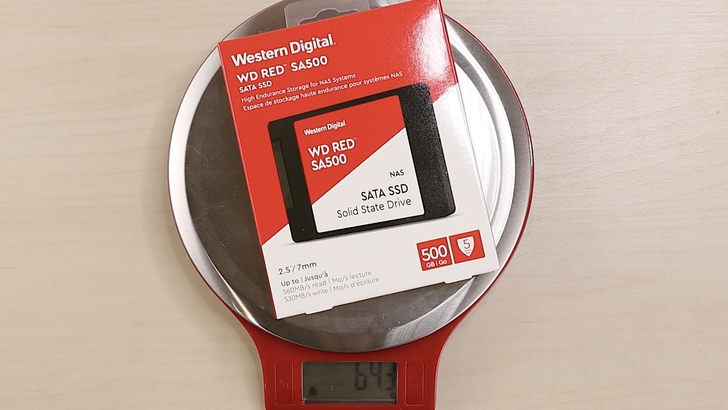

SA500 500GB 未拆封包裝重量約 64.3 公克。

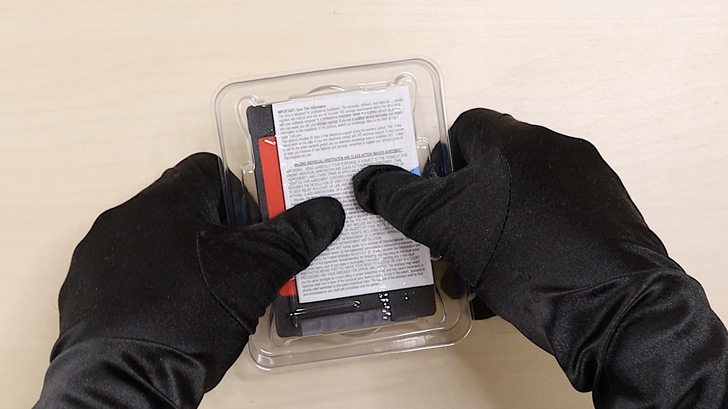

取出包裝內的泡殼,從背後按壓取出固態硬碟。

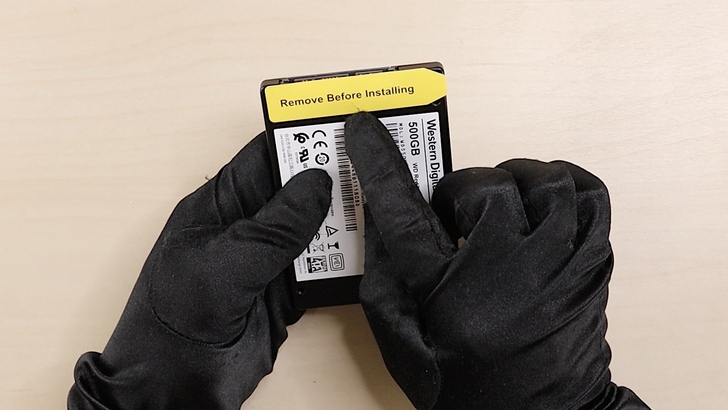

SATA 位置貼著 Remove Before Installing,這種保護真是少見,像在拆處理器的散熱器的感覺。

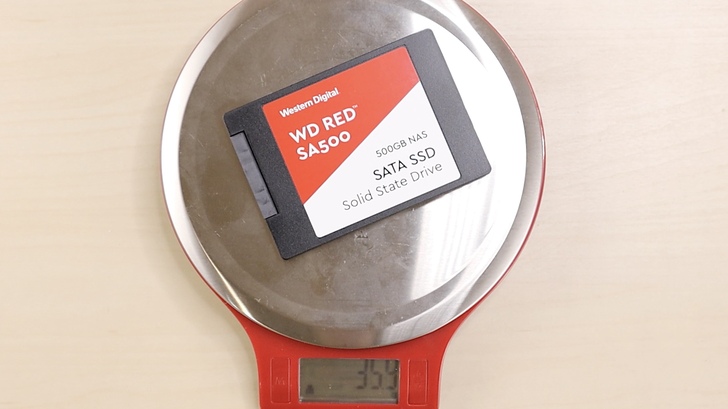

WD RED SA500 重量約 35.9 公克,算是非常輕的固態硬碟,可能其採用塑膠外殼減輕了不少。

第三節是將 SA500 安裝到 TS-251D 中,打開 NAS 前面板。

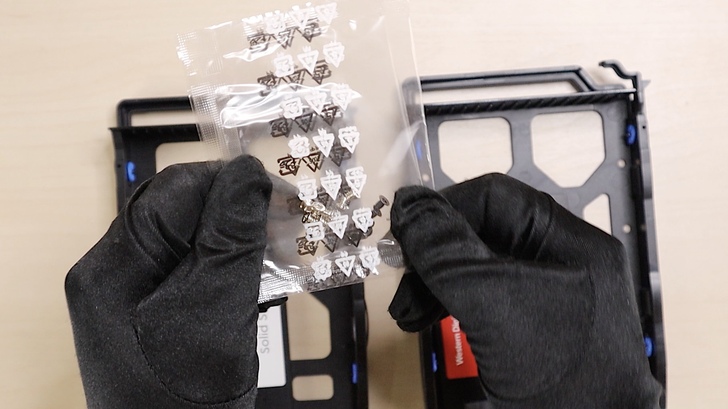

拿出剛剛開箱時提到的硬碟螺絲,拆開包裝取出八顆。

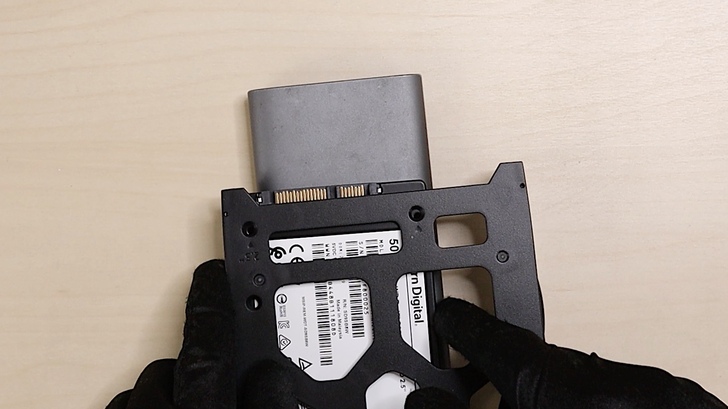

因為硬碟托盤本身也支援 3.5 吋硬碟,而 2.5 吋硬碟剛好會與托盤單側的卡扣擠到,因此要先把托盤卡扣取下。而又托盤厚度較厚,在這邊要懸著鎖 SA500 比較不順手。因此找了個高度合適的物體墊在下面,這樣就好鎖上螺絲了。最後將兩個硬碟托盤插回 NAS 中就完成了,記得托盤卡扣也要收好喔!

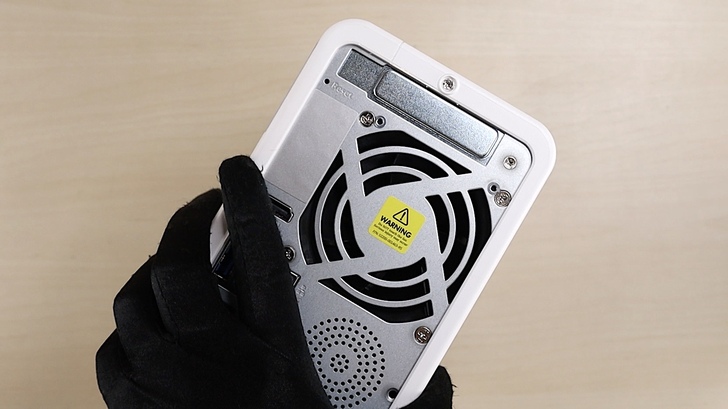

第四節是 PCIe 擴充卡安裝,可以從 TS-251D 的機背看到有 PCIe 擴充的位置,但我們還是要先拆機殼,因此先將塑膠殼上下的兩顆螺絲卸下。

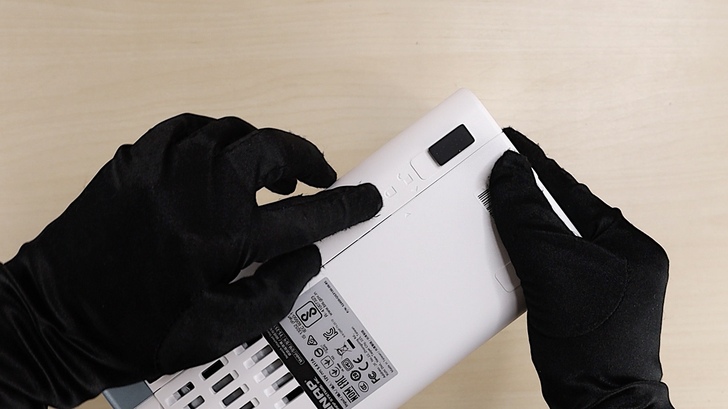

然後翻到背面,對應著機殼底部的箭頭標示,推開機殼。接著這部分比較難一點,要再用一點巧勁,才能將機殼與本體分離。

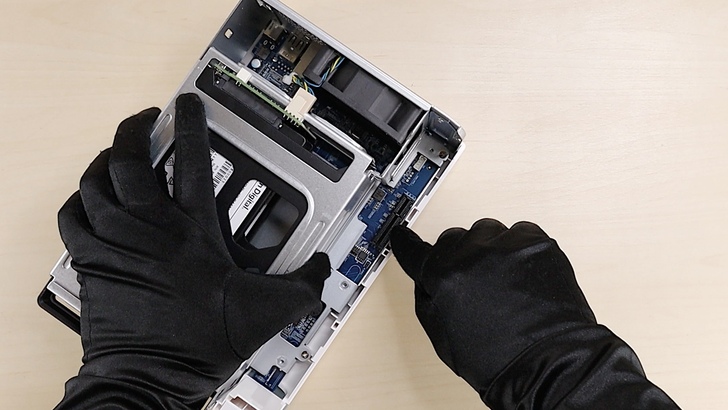

打開機殼後就可以看到機器內部構造,在頂部位置也可以找到 PCIe slot,這是一個 PCIe Gen2 x4 的插槽。換裝好 PCIe 擴充卡後,再將機殼裝回,大功告成。

最後回復原樣,準備開機啟用!
