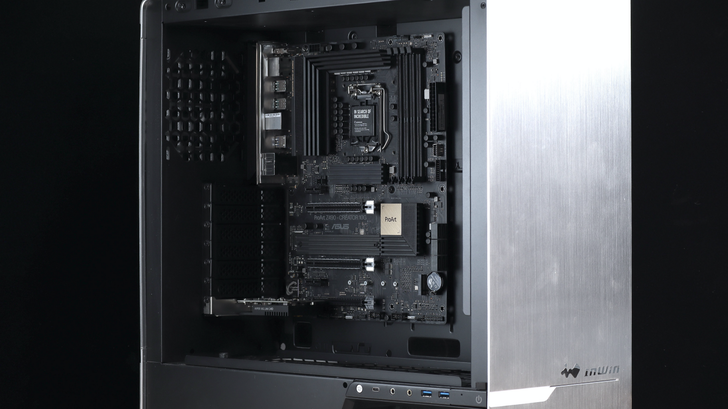

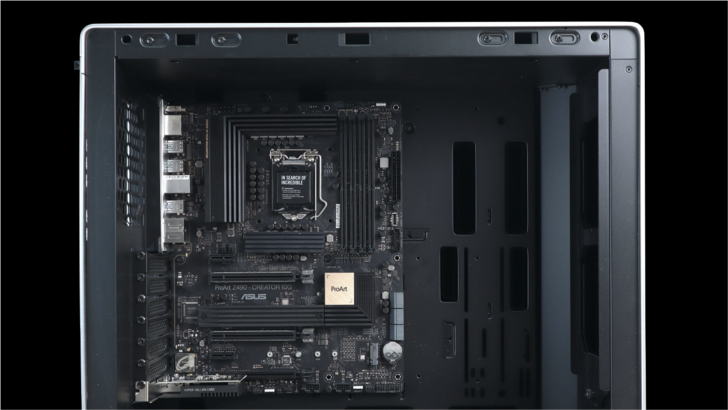

ProArt Z490 是一張定位給創作者使用的主機板，所以找了去年開箱，外觀超美的機殼 InWin 905 來搭配。裝上的初步成果先 show 一下。哇～超搭，美呆了。

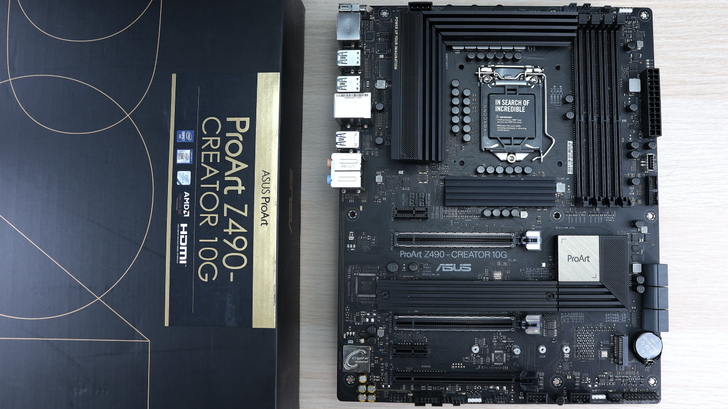

ASUS ProArt Z490 CREATOR 10G 的盒子跟華碩常見的主機板盒子也很不同，常見 ROG 是以黑紅搭配出電競感，而 ProArt 以黑色和金色呈現出精緻、奢華的感覺。

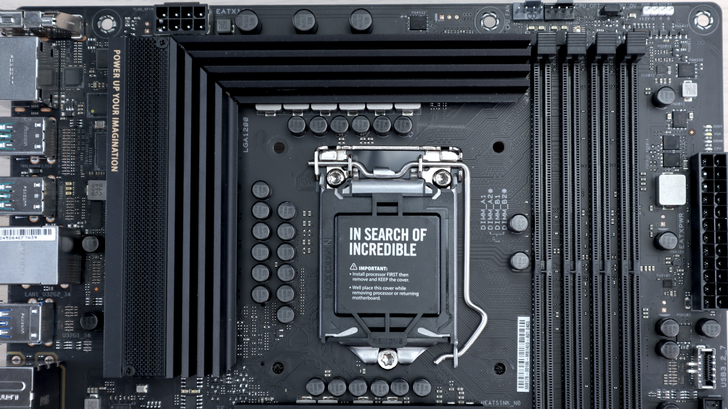

處理器 socket 周圍的供電區域，黑色的鋁擠型幫助散熱。不像電競主機板大量的斜紋設計，ProArt Z490 CREATOR 10G 線條設計直豎整齊，看起來就很療癒。

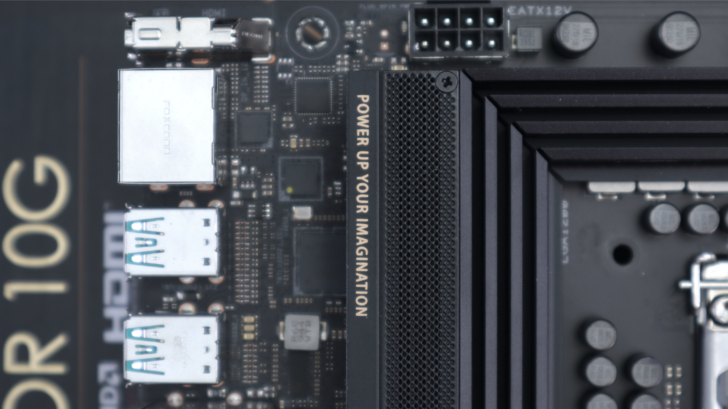

CPU 電源為一個 8pin。散熱塊上有 POWER UP YOUR IMAGINATION 的 slogan，配件有風扇支架，但沒有附風扇 QQ

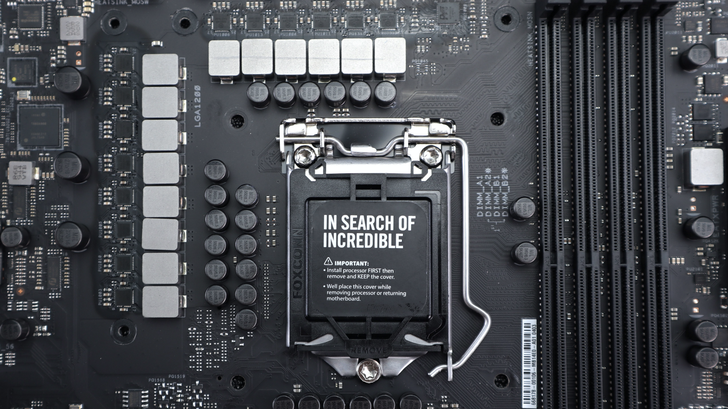

卸下鋁甲，可見 12+2 的供電。PWM 為 Digi+ ASP1900B，MOSFET 為 ON Semiconductor NCP302045。

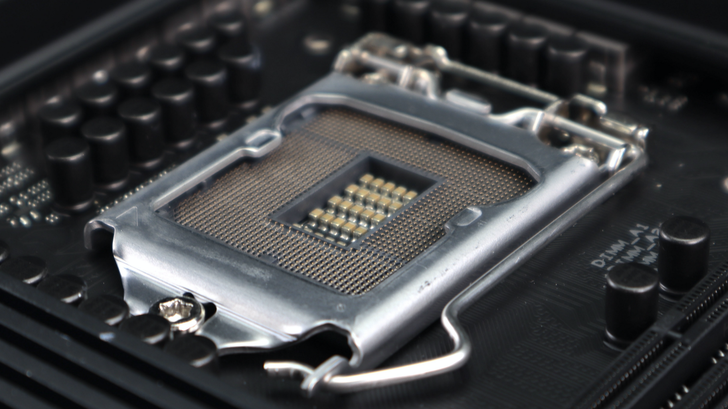

Intel 第十代處理器使用了 Socket 1200 的腳位。

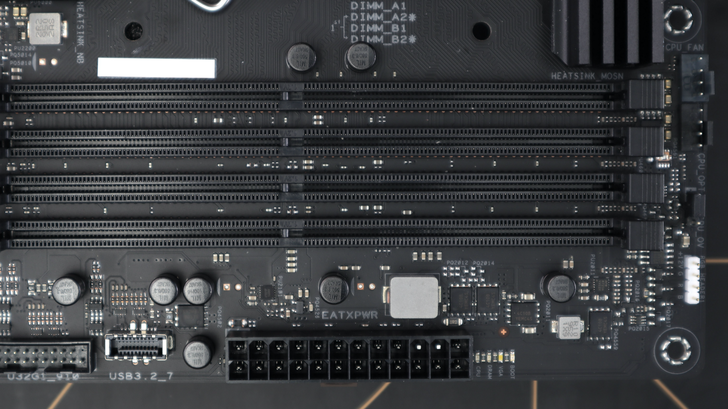

四條 DDR4 記憶體插槽，最高可支援 128GB。記憶體供電為一相，PWM 為茂達 Anpec 的 APW8723A 來控制，MOSFET 為 ON Semiconductor 的 4C10B。圖中左側有 CPU 風扇 header，還有 CPU_OV 的跳線，可以設定更高時脈的超頻。一旁白色的插座則是 12V RGB header，整張主機板有兩個 12V RGB 和一個 5V ARGB。前置 USB-C 和 USB-A，剛好對應到 InWin 905 這款機殼前置的 USB-A 和 USB-C，不過 USB-C 速度僅為 USB3.2 Gen1 5Gbps，前置非 10Gbps 的規格有點遺憾。

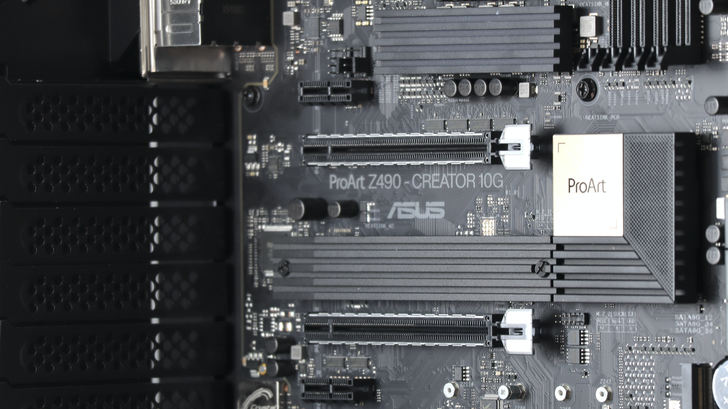

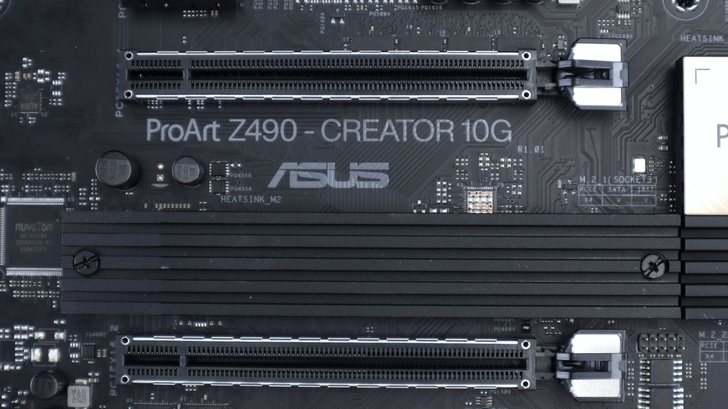

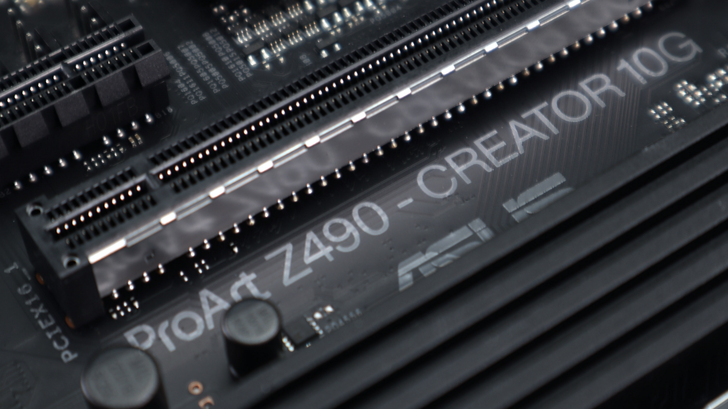

型號標示 ProArt Z490 - CREATOR 10G。不過 10G 並不是內建在後 I/O，而是透過 PCIe 擴充卡轉接。

第一條的 M.2_1 具有散熱片，可支援到最長 22110 規格。除了支援 PCIe Gen3 x4，亦支援 SATA 傳輸。

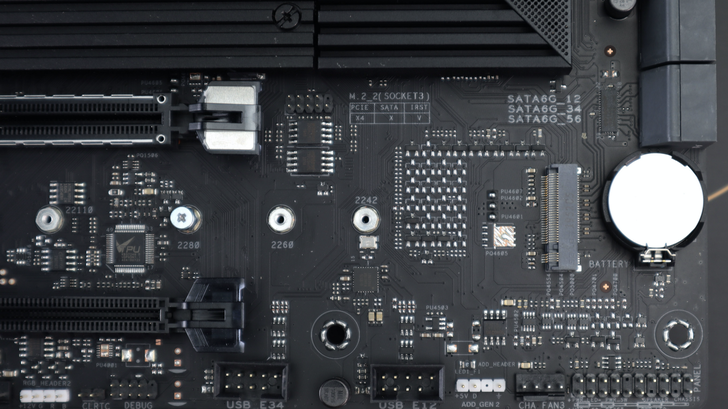

第二條的 M.2_2 不具備散熱片，可支援到最長 22110 規格。只支援 PCIe Gen3 x4，不支援 SATA。此 M.2_2 與 SATA5、SATA6 共用頻寬，需擇一使用，switch 在 M.2 與 SATA 之間。

兩個 M.2 擴充插槽，對於日常使用算是剛剛好。以華碩同價位主機板來說也算是合理，要到三條 M.2 的又再往上貴一階。

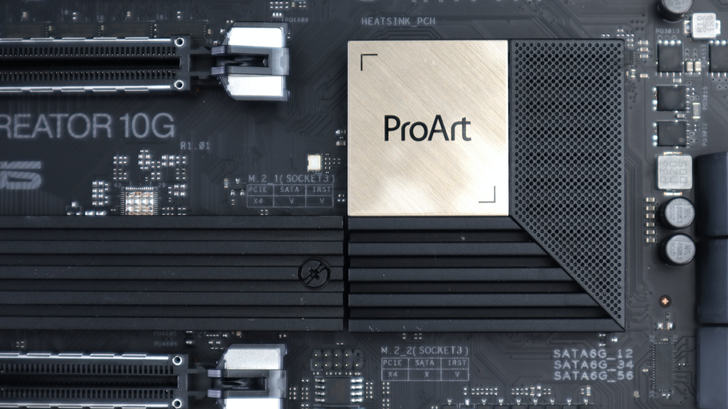

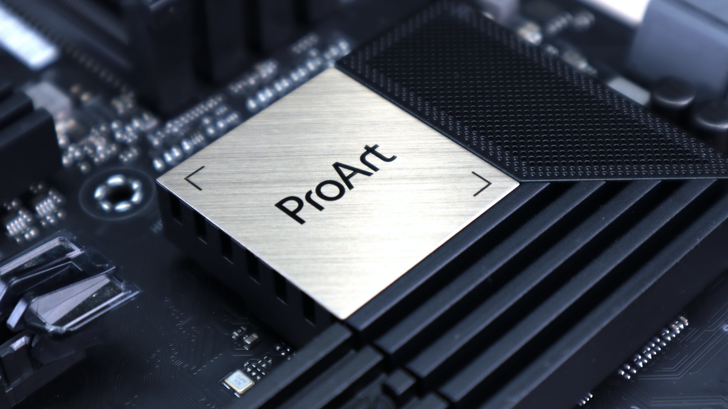

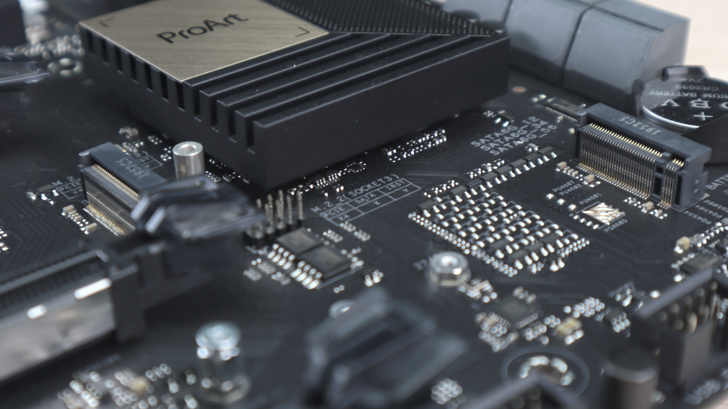

晶片組上的散熱，除了黑色直紋鋁擠型，還有金色斜髮絲紋的銘牌。

散熱片設計的真的挺好看，一旁還有局部的網狀片

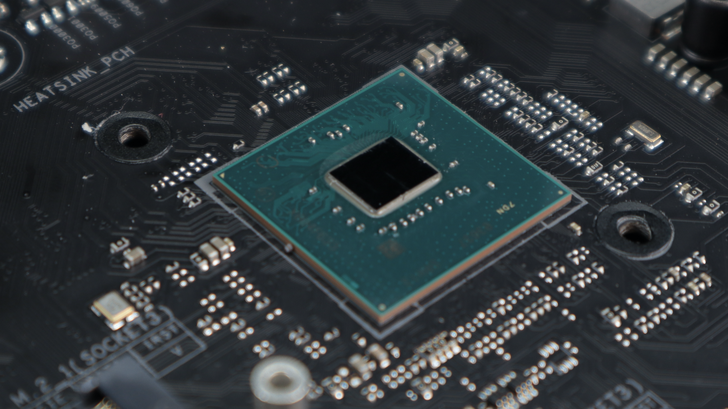

拆掉散熱片後可見 Intel Z490 晶片組。

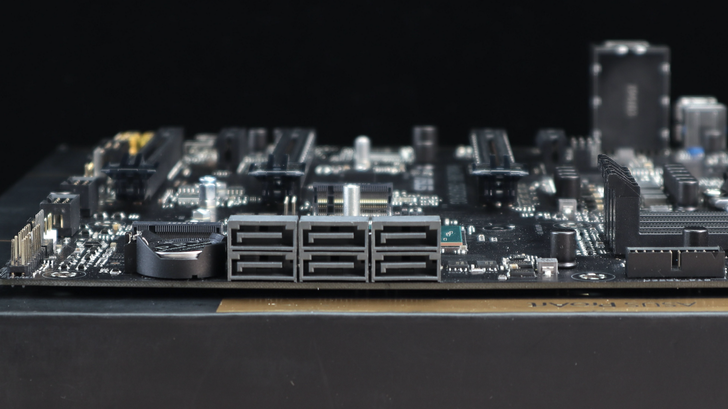

六個 SATA 3 6Gbps，為雙層插槽，最左邊的 SATA_56 與 M.2_2 共用頻寬。

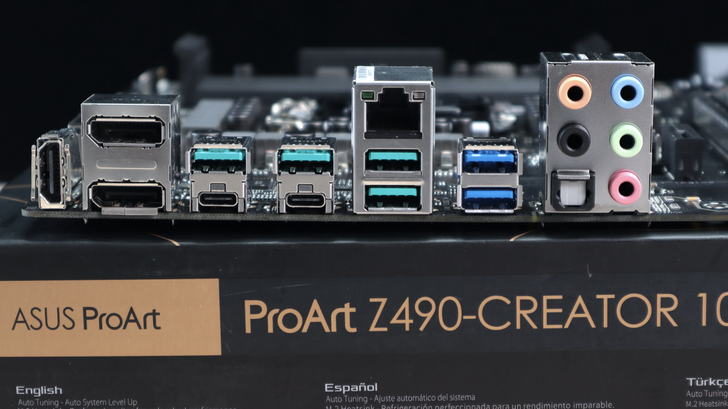

後 I/O 沒有一體式擋板有點小扣分，希望 ASUS 能推出更高階的 ProArt 主機板滿足設計工作者，或許可把 10GbE 變成板載，也能有 TB3 以外的 USB-C 走 USB3.2 Gen2 10Gbps。雖然價格可能會貴一些，但許多人在生財工具上花錢比較不手軟。

USB3.2 Gen2 10Gbps 4 個（青色）
USB3.2 Gen1 5Gbps 2 個（藍色）
USB-C Thunderbolt 3
2.5GbE 網路 Intel I225-V
音訊光纖
HDMI1.4b

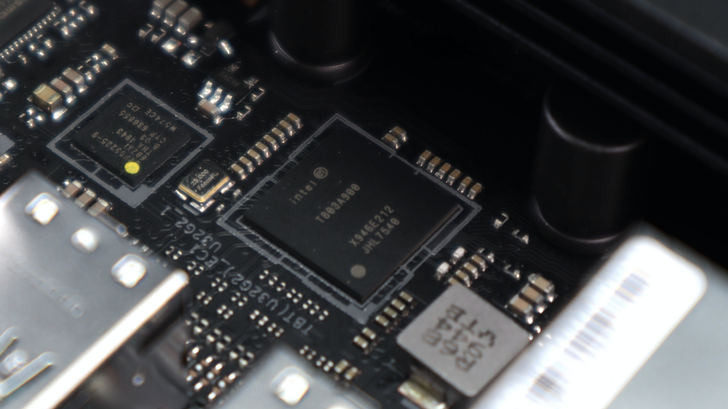

Thunderbolt 3 晶片為 JHL7540，屬於 Titan Ridge，規格上可支援 8K 影像，不過目前沒有設備可以測試。

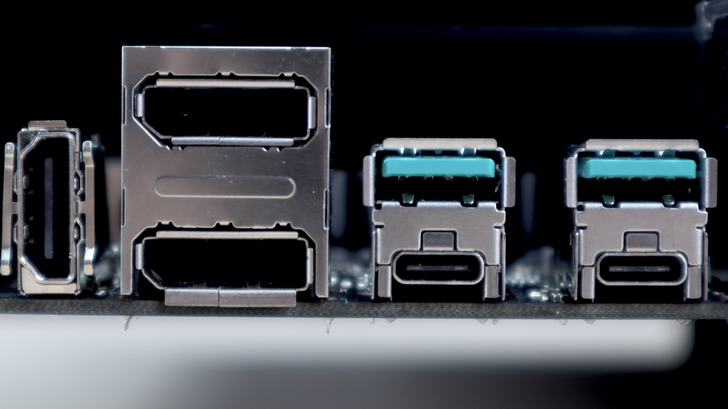

從獨立顯卡輸出畫面，以 DisplayPort 輸入主機板，經過 Thunderbolt 3 處理，從 USB-C Thunderbolt 3 輸出。配件隨附一條 DisplayPort 線。

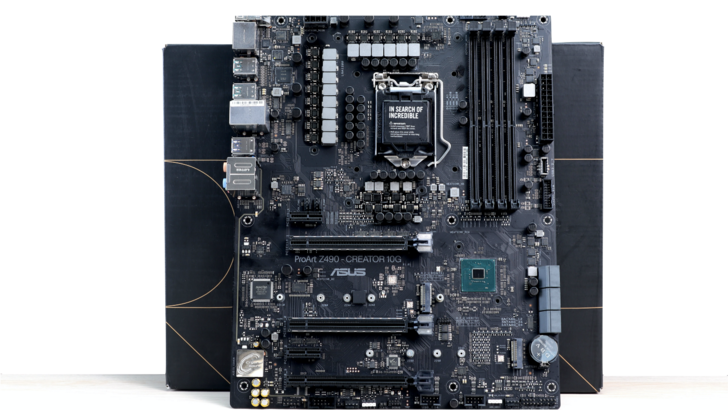

ASUS ProArt Z490 CREATOR 10G 整張主機板拆掉散熱片後的正面樣貌。

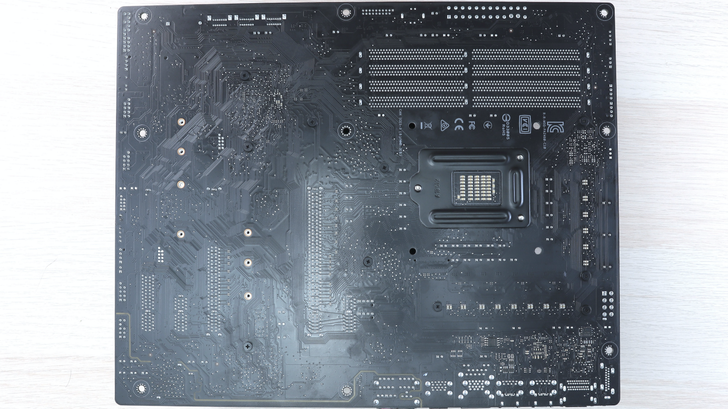

ASUS ProArt Z490 CREATOR 10G 背面樣貌。

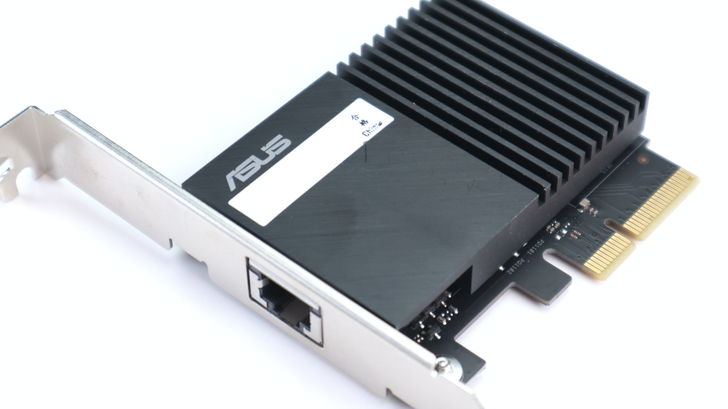

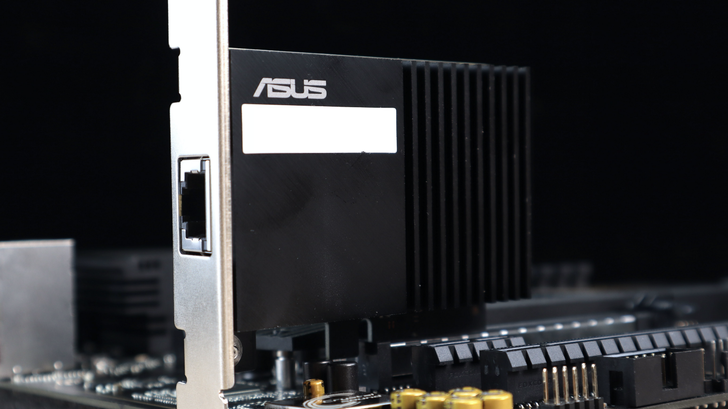

10G 網路的 PCIe 擴充卡，散熱鋁塊上也有與主板相同的細微髮絲紋以及直條紋的鰭片，沒有風扇。

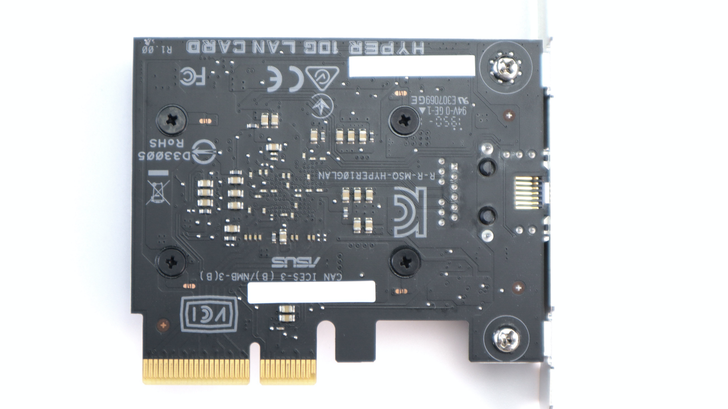

背面有產品序號貼紙以及印刷的型號 HYPER 10G LAN CARD。

鋁擠型散熱上也有印刷 HYPER 10G LAN CARD 的字樣，透過導熱貼片與主要晶片接觸，幫助晶片散熱。

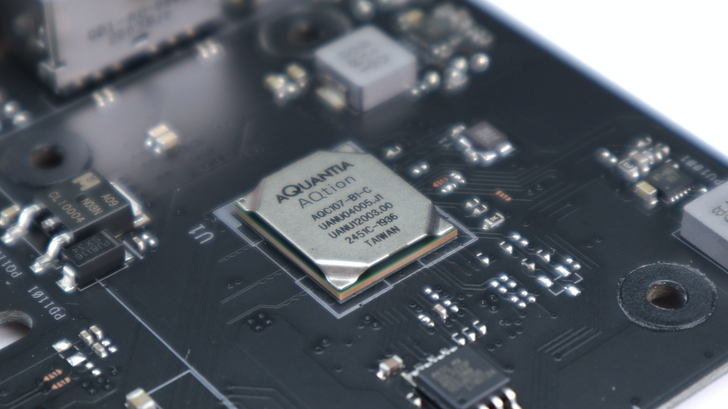

10GbE 晶片為 Aquantia AQtion AQC107-B1-C。雖然標示只有寫 10GbE，但以 Enter 用過其他產品搭配這顆 Multi-Gigabit 晶片，亦支援 5GbE、2.5GbE、GbE、100MbE。

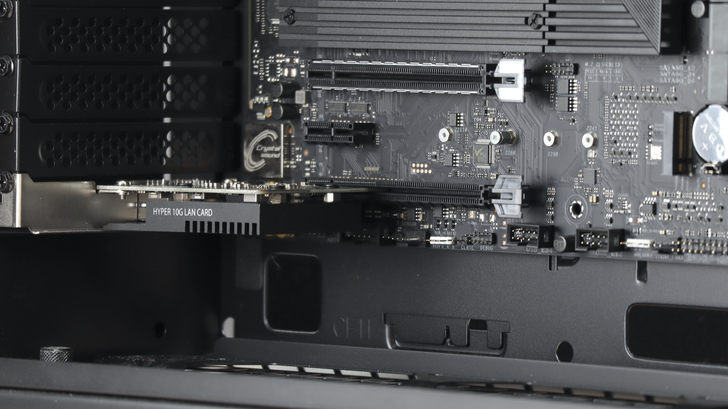

預計安裝一張獨立顯卡，加上第三個 PCIe x16_3 與 Thunderbolt 3 共用頻寬，只能擇一，所以將 10GbE AIC 插在第二個 PCIe x16_2。

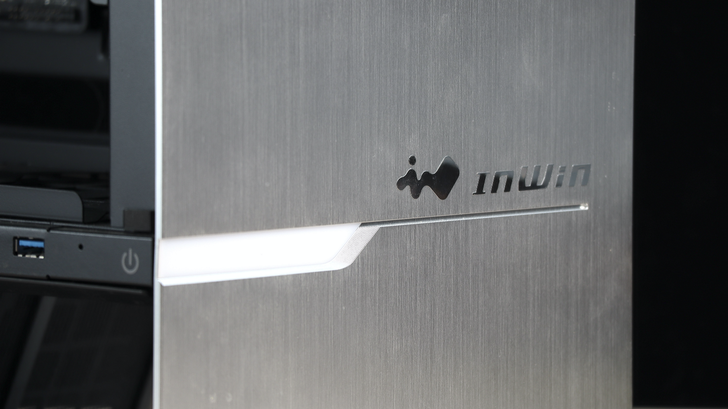

搭配迎廣 905 機殼，一體成型的鋁鎂合金，表面粗細有致的金屬拉絲，不管在視覺還是手感都相當讚。

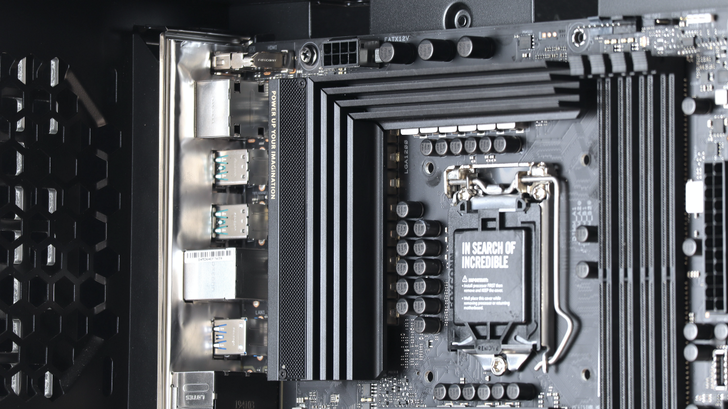

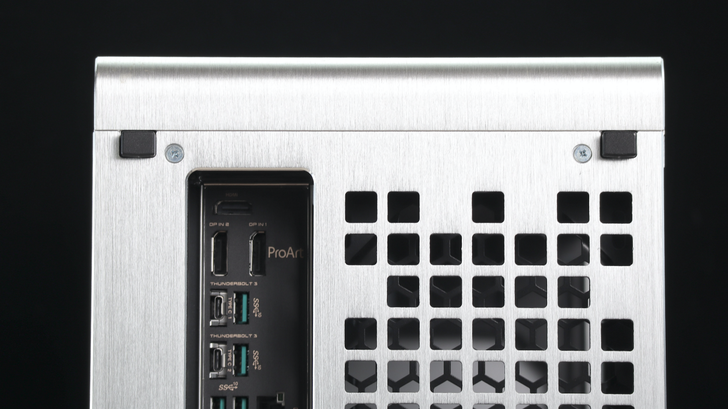

後 I/O 擋板上也有 ProArt 字樣，安裝好後 I/O 擋板和主機板，可見與機殼搭配得很精緻。

整體來說，華碩這張 ProArt Z490 CREATOR 10G 真的是非常好看，相較許多主打專為創作者設計的主板仍保留不少 RGB 和動感線條，ProArt 的品牌形象更鮮明，產品設計更像是從創作者的角度出發，而非介於電競與設計之間的緩衝。ProArt 這樣的思路比較符合 Enter 身為創作者對主板的審美。

規格和功能性雖不是最頂規，也看到一些取捨，但 ProArt Z490 CREATOR 10G 絕對稱得上高階。畢竟以 $9,000 出頭的價格，配上 Thunderbolt 3 和 10GbE 擴充卡也夠划算了。規格和功能性要是再更好，那 ROG STRIX 相近價位的主板就相形失色了。

對於鎖定 10G 網路和 Thunderbolt 3，這兩個高階功能的桌機組裝玩家和遊戲玩家來說，即便只看規格，不看 ProArt 的設計，ProArt Z490 CREATOR 10G 的定價在以華碩 Z490 主板來說會是很好的選擇。

希望 ASUS 能推出更多、更高階的 ProArt 主機板，更大尺寸也沒關係，這台機殼塞得下 E-ATX。尤其接下來 Zen3 處理器上市，多核心和便宜的優勢讓許多如 Enter 的影音創作者引頸期盼。
