去年底就有很多產品開始搭載 Thunderbolt 4 的筆電，而目前 TB4 的 Dock 在市面上其實不多，其中 OWC 就推出了兩款。

我一直有在 follow OWC 的粉絲專頁，知道他們在一月中上架了 TB4 Dock，價格是 $8,250 元，我馬上訂了一台。結果當我收到貨後，OWC 的商城就售罄了，真的太扯了，還好我手腳快。

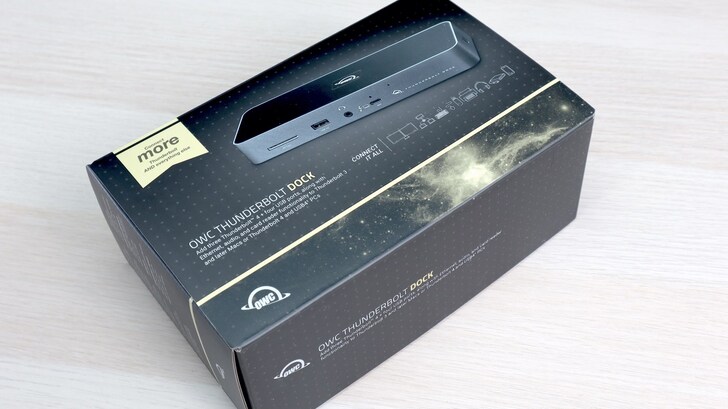

可以看到它的包裝主要是黑色為底，上面有一些錨點，以金色來點綴。在命名方面，打破以往跟隨 Thunderbolt 世代的命名，這次直接叫 Thunderbolt Dock。除了支援 Thunderbolt 4，也支援 Thunderebolt 3 和 USB4。

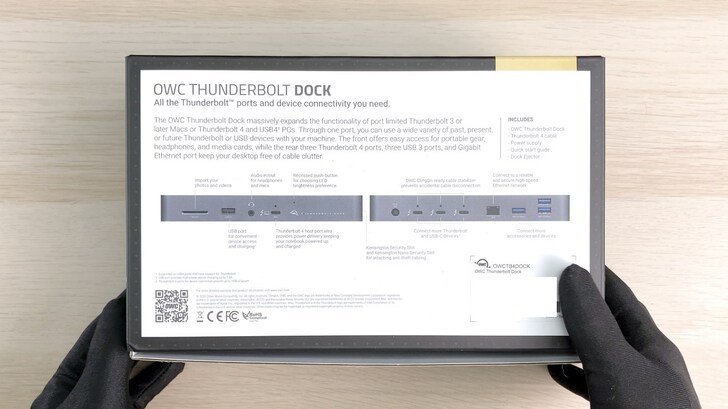

盒裝背面有 Dock 前後 I/O 的示意圖和規格說明。右下角有條碼和序號標籤。

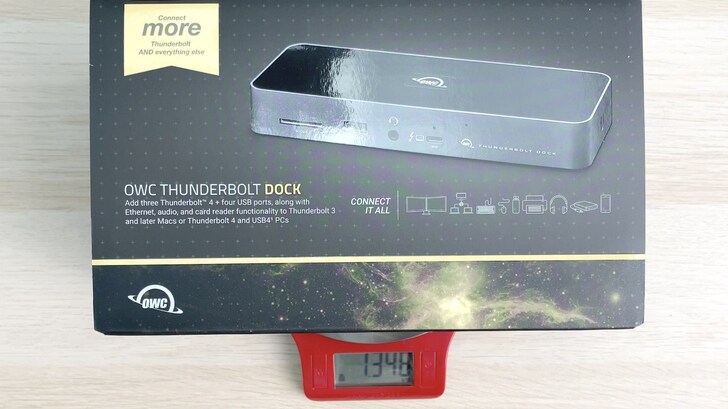

回到正面，在拆開前量一下重量，整個包裝重量達到 1,348g。

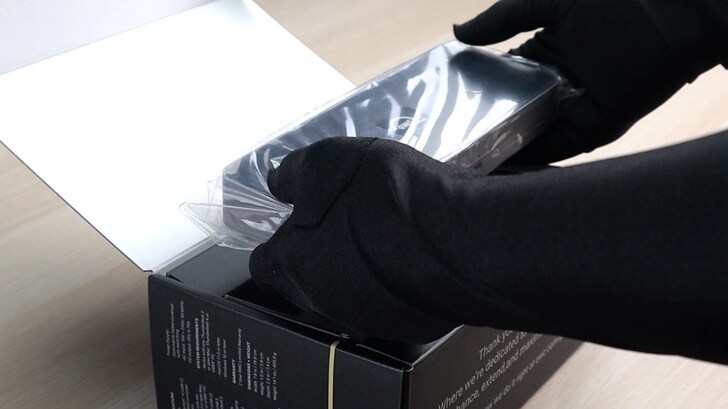

打開包裝，迎接出 Thunderbolt Dock，產品外層有透明塑膠袋包裝。

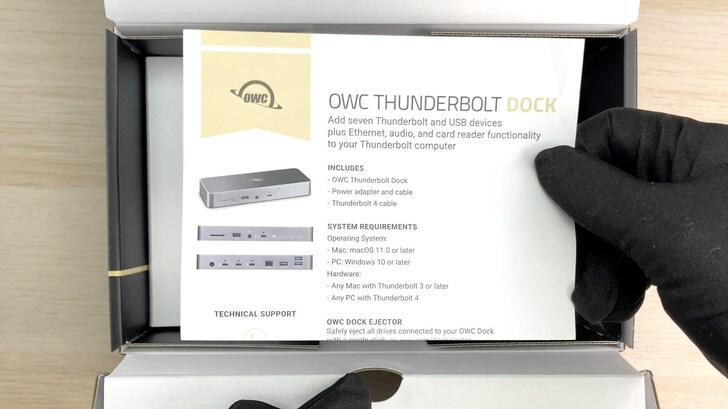

下方夾層有電源、傳輸線等配件，還有簡單的說明單。

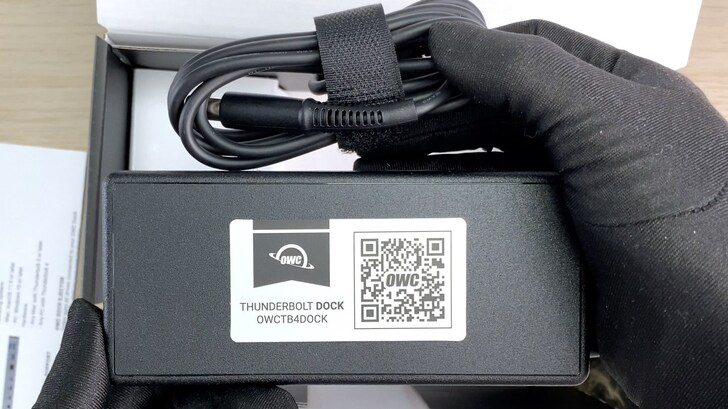

電源供應器上，有 OWC 的貼紙和 QR Code。電源線為圓型接頭，接頭還挺長的。

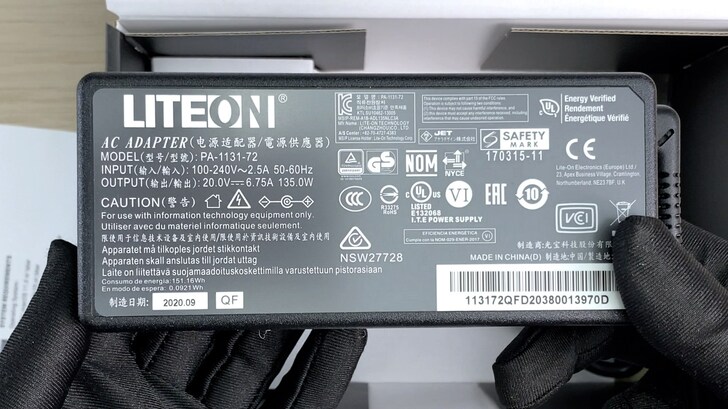

電源供應器是 LITE-ON 的 PA-1131–72，輸出為 20V，6.75A，135W。電源供應器輸出電源的部分，有做 L 型的轉角，這樣不管是在整理線材或是攜帶上都會方便不少。

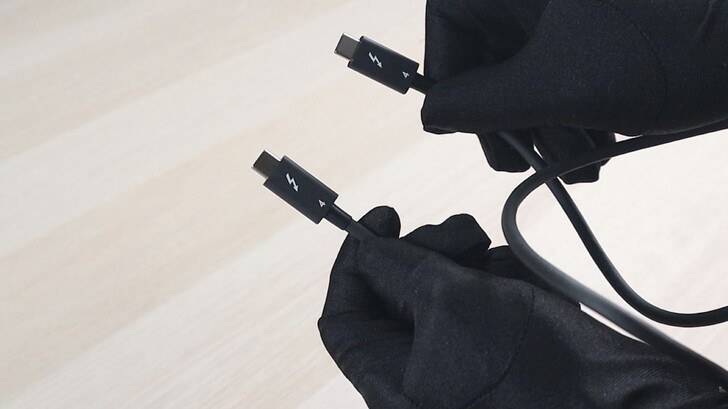

隨附一條 Thunderbolt 4 Cable，長度約。TB4 Dock 需要搭配 Thunderbolt 4 Cable 才能使用，若使用 Thunderbolt 3 則只能達到充電功能。

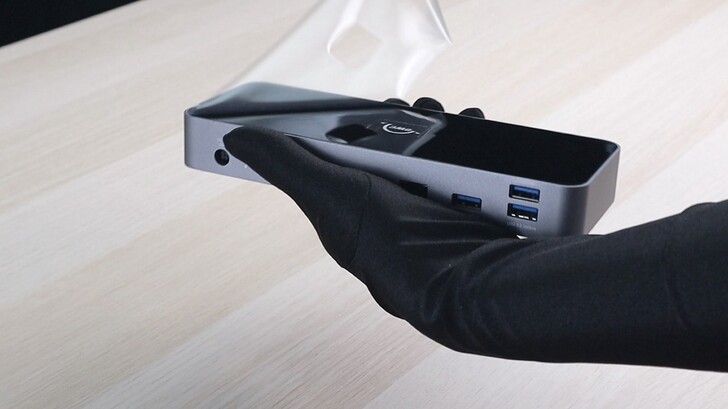

撕下 Thunderbolt Dock 頂部和底部的保護膜。頂部是亮面的塑膠材質，中間有 OWC Logo。

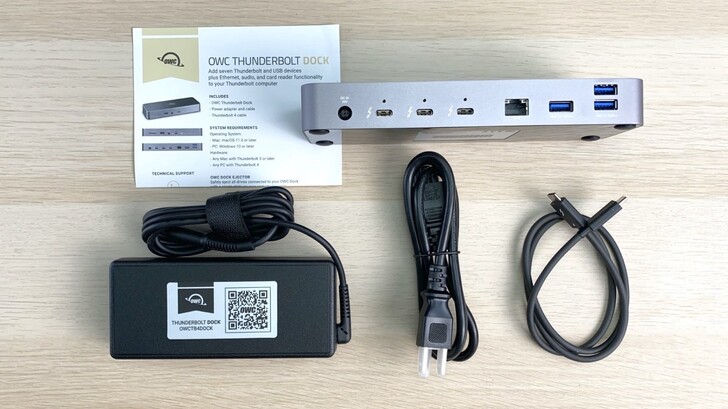

盒裝內容物全部陳列出來。這篇主要是開箱、拆解、晶片方案說明，若對規格和使用心得較有興趣，可以到另一篇文章我會有更多說明。或是這篇文章底部會附上觀點影片的連結。

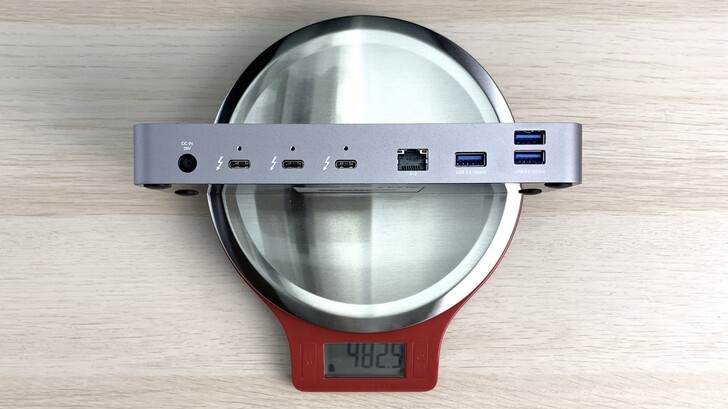

OWC Thunderbolt Dock 重量約 482.5g。

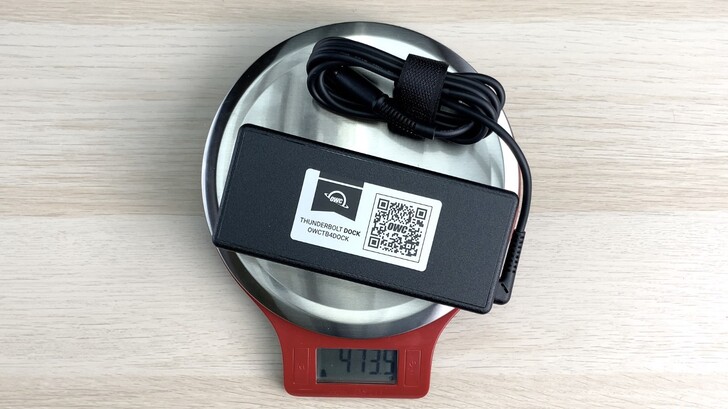

電源供應器重量約 473.5g。

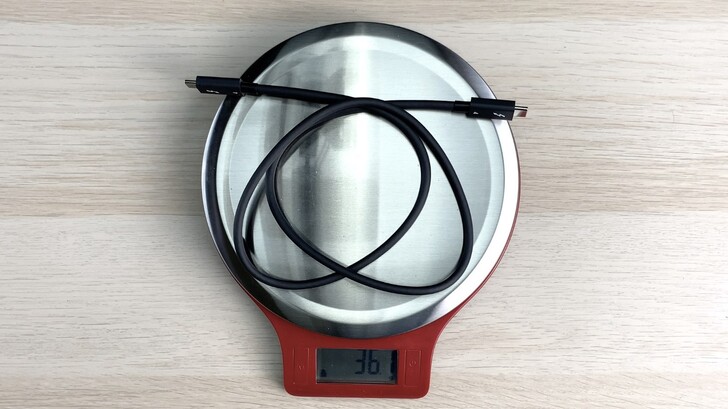

Thunderbolt 4 Cable 重量約 36.1g。

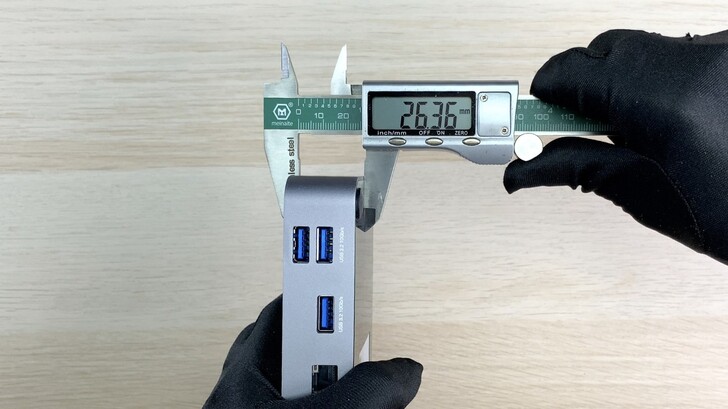

OWC Thunderbolt Dock 厚度約 26.36mm。

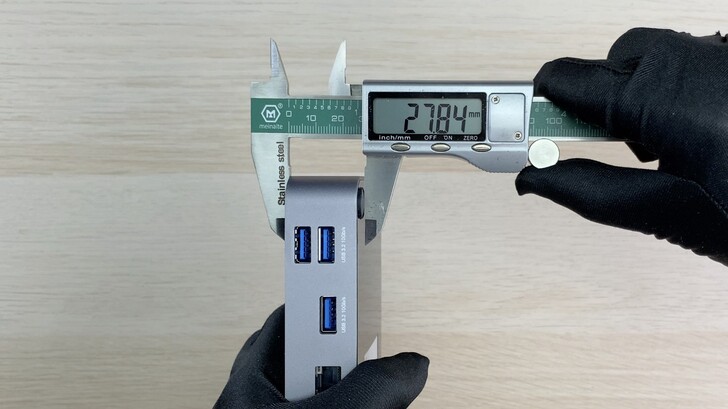

包含腳墊的話，厚度約 27.84g。

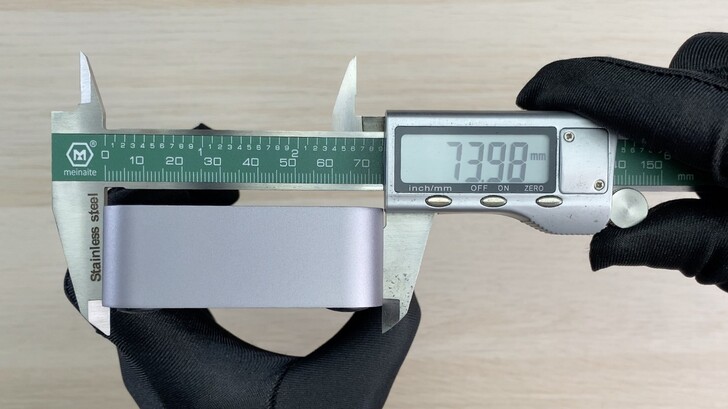

深度約 74mm。是目前 Enter 開箱過的 Thunderbolt Dock 中最淺的。

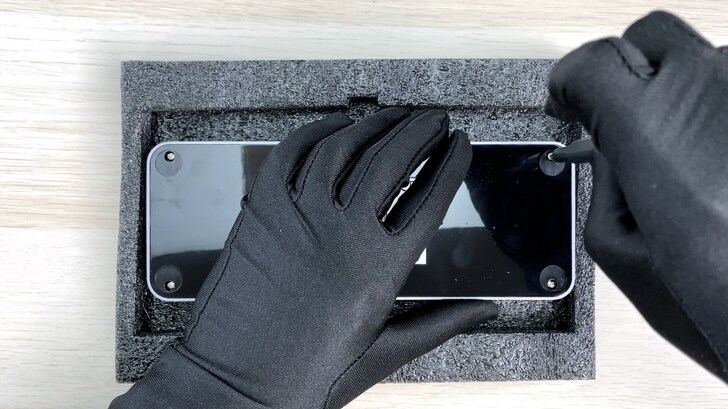

接著開始拆解 OWC Thunderbolt Dock。這邊提醒大家，拆解可能影響產品保固，請自行斟酌。首先移除底部角落四個腳墊，腳墊底下共有四顆螺絲，逐一卸下。不過至此仍無法直接將底蓋打開。

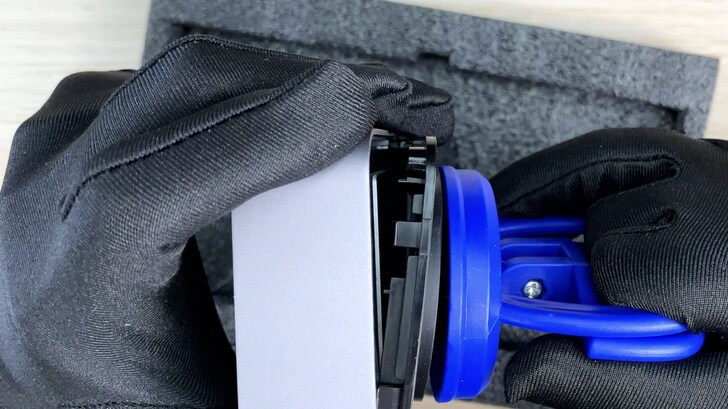

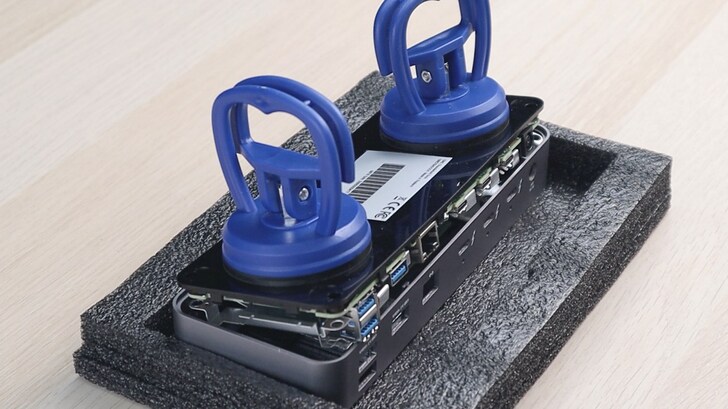

嘗試一番後，發現應該是卡扣的設計，而周圍若貿然用金屬翹棒，恐刮傷機身，因此改用吸盤搭配塑膠撥片，逐一將卡榫分離，也是費了一番工夫。

而且底蓋是連著主機板固定，而主機板上的 I/O 有些是套在殼上的孔中，因此要技巧性的根據 I/O 找到方向，不能一昧用力往外拉。在拆裝這方面來說，OWC Thunderbolt Dock 算比較難的。裝回去其實也不簡單，但因為有熟記拆出來的順序、方向、技巧，因此難度雖高，但沒什麼懸念。

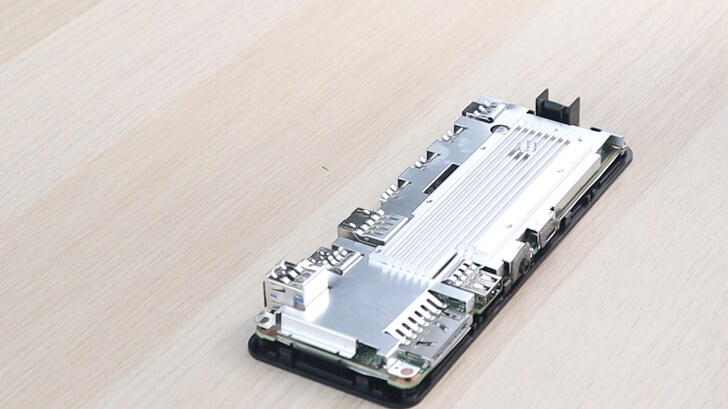

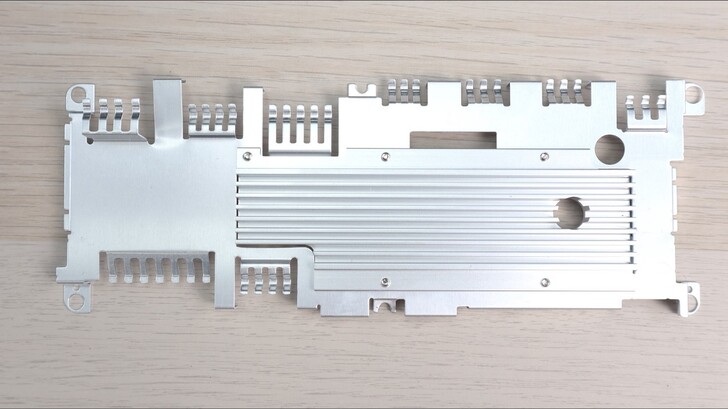

主板底蓋拆出來後，可以看到頂部複雜的 EMI 防電磁波蓋。除了 I/O 很多，所以上下起伏大。另一方面是他將鋁擠型散熱片與沖壓的防電磁波蓋以螺絲組合，形成一整體。

鋁擠型散熱片上有兩個圓形孔，主要是為了避開主板上兩顆較大的電容。

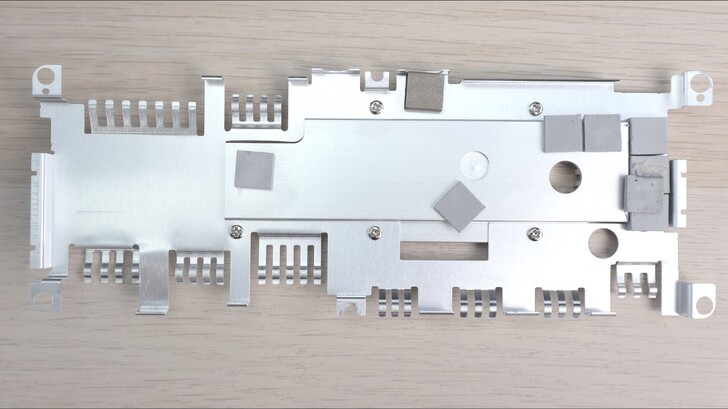

散熱片背面有貼著幾個導熱貼片，對應到主板上，幫幾個發熱較大的零件散熱。

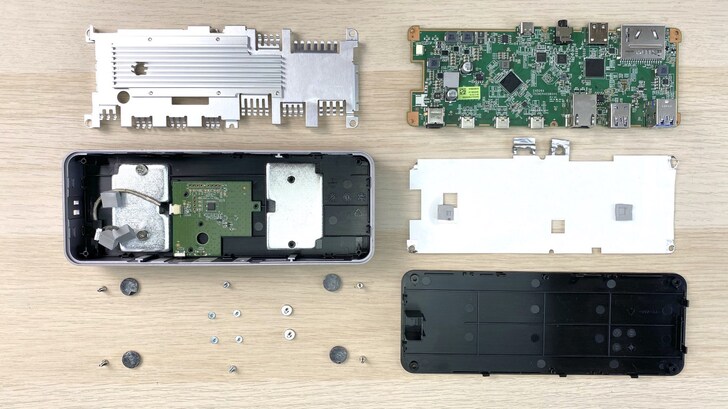

全體拆解後，將各個部件排列，由左上往下。
1. 鋁擠型散熱片與沖壓防電磁波蓋
2. 機殼本體與頂蓋
3. 機身螺絲、主板螺絲、腳墊
4. 主板
5. 主板底部防電磁波鋁箔貼紙
6. 底蓋

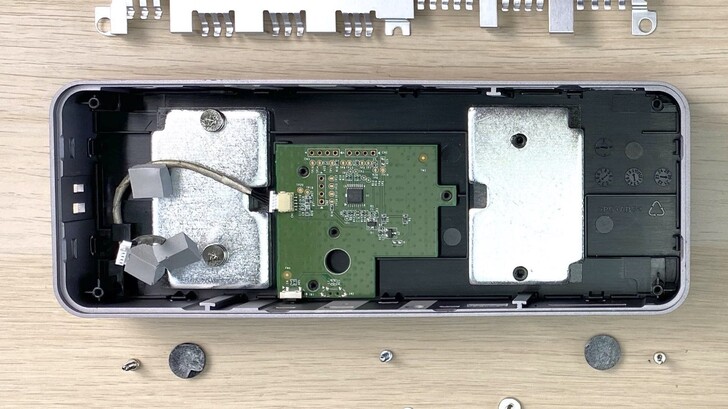

拆解至此，可以看到頂蓋中間有個 PCB，是控制頂部 Logo 燈發亮。左右還各有銀色的金屬塊作為左右護法。不過我端詳了一番，認為這兩個金屬塊應該只是配重用途，沒有其他功能。有心的話，卸下兩顆螺絲和金屬快背後的雙面膠，也是可以將其卸下。不過為了回復原狀，我就沒有破壞性地去拆下這兩個金屬塊來秤重。

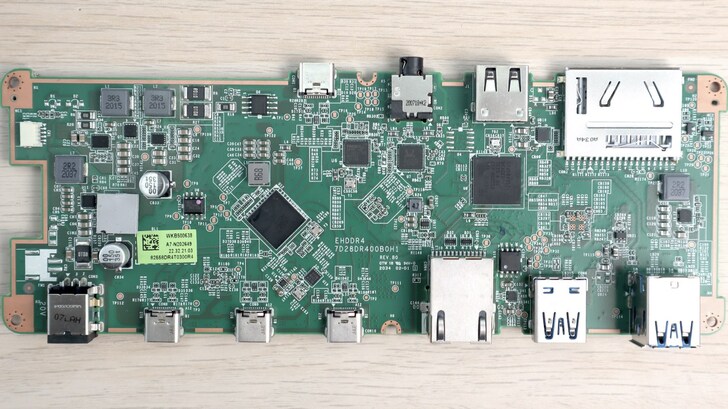

OWC Thunderbolt Dock 主板正面。

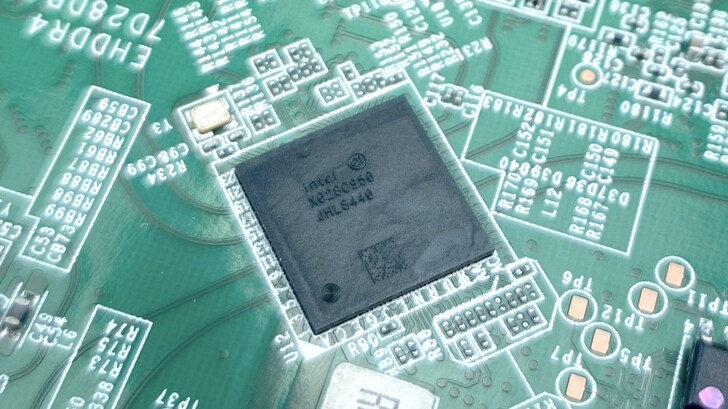

Thunderbolt 主控晶片為 Intel JHL8440，屬於 Goshen Ridge 架構，支援 Thunderbolt 4，可達到一個 upstream 和四個 downstream，是這代晶片乃至於這類型 Dock、hub 最大的進步。並支援 USB4，也可以向下支援 USB3、USB2，外來性可期。

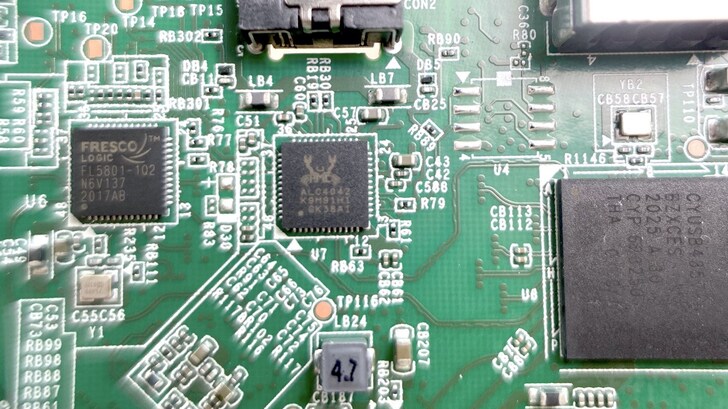

正面主要的晶片包括 Cypress 的 CYUSB4357，為 USB3 的控制晶片。往下連接出 Fresco Logic 的 FL5801–102，是一個 USB2 hub。和一顆 Realtek 的 ALC4042，是一個 USB to 音訊接口的晶片。

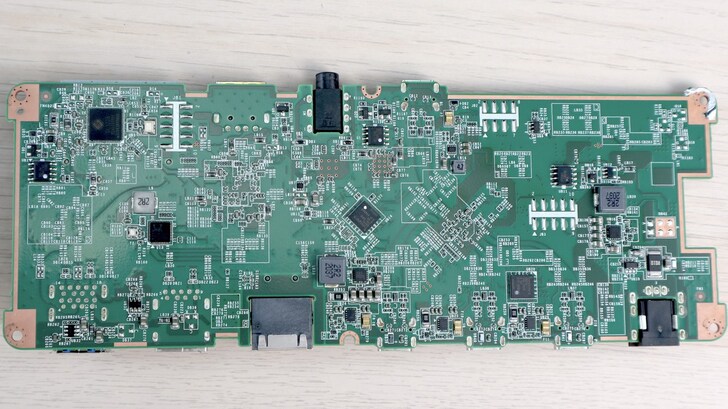

OWC Thunderbolt Dock 主板背面。

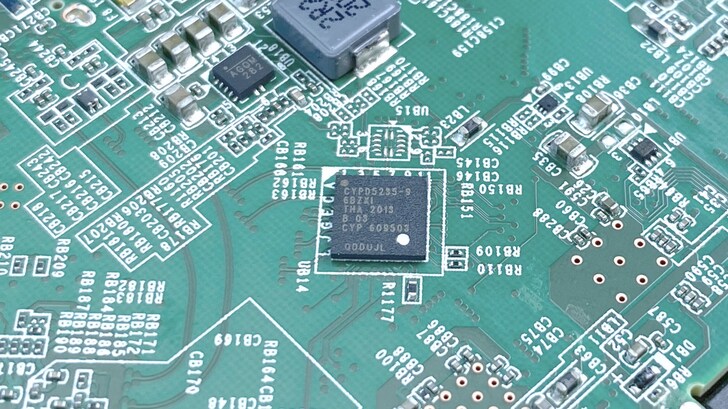

背面有兩顆 Cypress 的 CYPD5235，作為 USB-C PD 充電的控制。

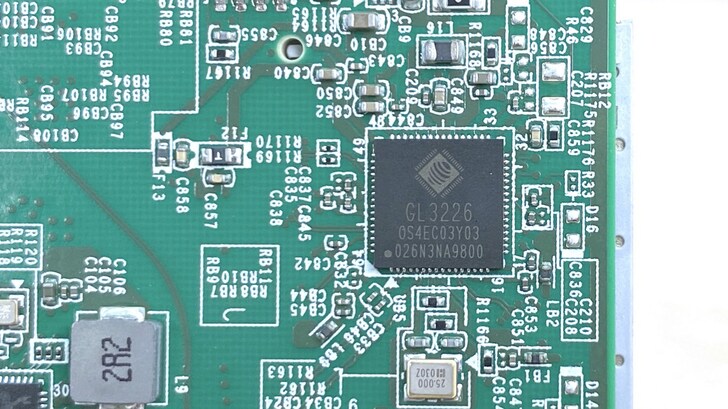

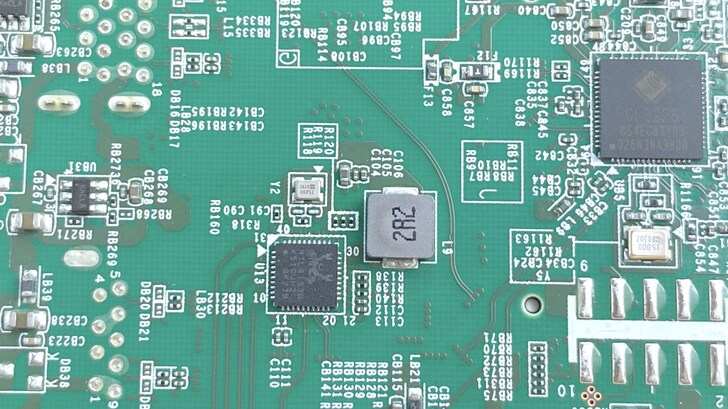

背面還有 Genesys Logic GL3226，這是一顆 USB 轉 SD 卡的晶片，支援 UHS-II，對應到 Thunderbolt Dock 前面的 SD 卡槽。

背面還有一顆 Realtek RTL8135B，負責 RJ45 網路轉接，速度為 GbE。

總結一下這次開箱和拆解，比較有趣的地方。這是我第一台 Thunderbolt 4 Dock。深度非常小，是目前用過最瘦的 Thunderbolt Dock。外觀與 OWC 上一代產品差不多。拆解後發現裡面有兩個用於配重但沒有電子功能的金屬塊。

詳細拆解過程和說明，可以到影片中看到更多有趣的內容。若想知道實際使用這個 Dock 的感受和優缺點，大家可以到另一篇文章找到我對 OWC Thunderbolt Dock 的心得和觀點，以及在搭配 Windows、Mac 個別需要注意的事項。
