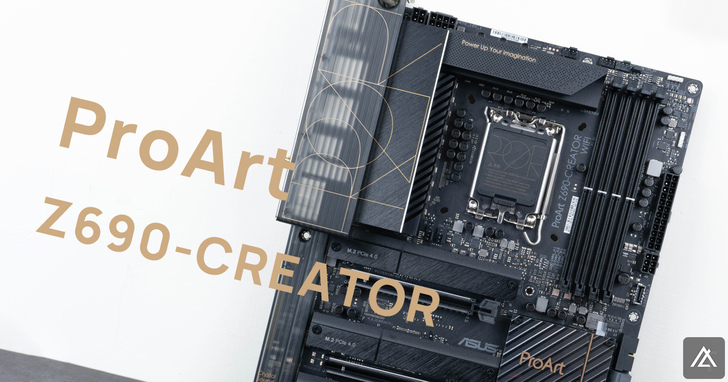

在經歷了長久的等待後,終於湊齊了最強的處理器 i9-12900K、消費級最強大的晶片組 Z690,為創作者而生的 ProArt 系列終於有了出風頭的時候了。這次來開箱的是華碩最新的創作者系列主機板 - ProArt Z690-CREATOR WiFi。顧名思義,它是為創作者而生的,因此關鍵規格如:10G、2.5G 雙網卡、2x ThunderBolt 4、4x M.2 PCI-E Gen4 等都是比較少出現在一般主機板上的。而這張最強的創作者主機板與最強處理器 i9-12900K 能蹦出甚麼火花呢?

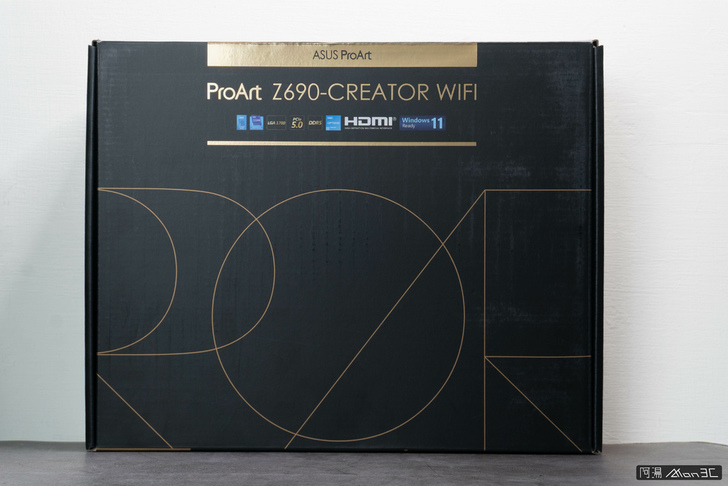

開箱 - ProArt Z690-CREATOR
先說說我的使用情境好了,我個人比較特殊一些,Coding、3D 建模、修圖、影片剪輯都有碰,當然遊戲那肯定是有在玩的,因此要說我是 Gamer?是;要說我是 Creator?好像也是。那既然之前嘗試過了 Gamer 主機板,這次來試看看創作者主機板好了,畢竟如果以後要與 NAS、ThunderBolt Dock 搭配,那麼這幾點電競主機板未必能達成。

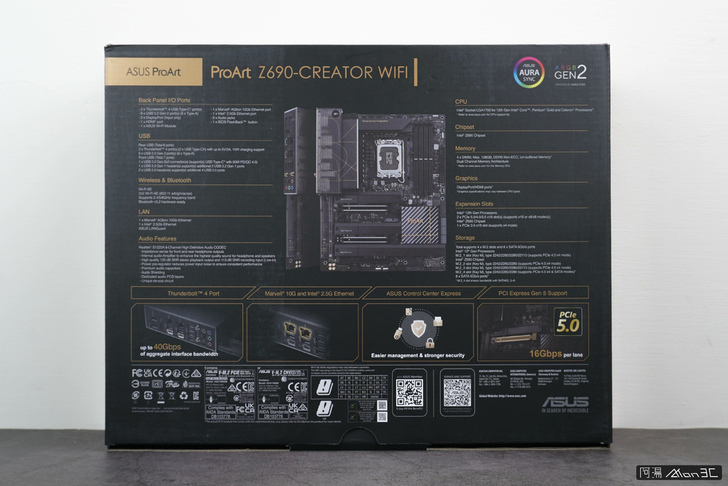

背面印有主機板的幾項重點規格。

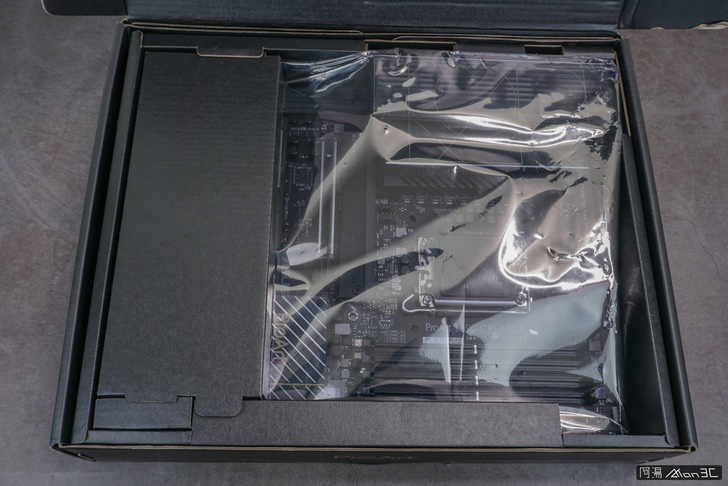

開箱,可以看到底下由防靜電帶包裹的主機板,以及上方的配件盒。

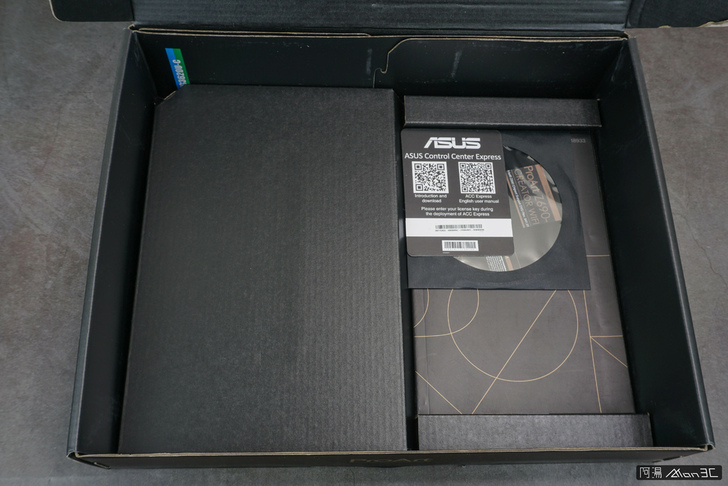

拿起主機板後,底下仍有說明書置放區與更多的配件

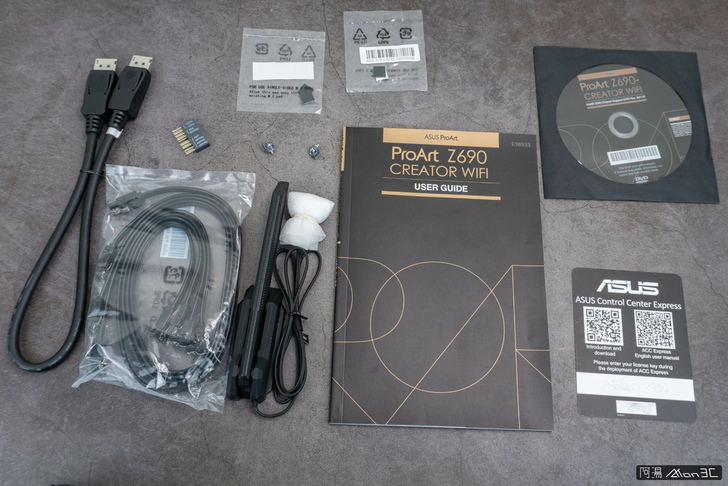

配件一覽。由左而右是 ThunderBolt 用的 DisPlayPort 短線、機殼 Pin Hub、SATA 線材、免螺絲設計之 M.2 Q-Latch、WiFi 6E 天線、說明書、光碟 (這年頭還有人有光碟機嗎?…)以及一張 QR Code 裡面附有 ASUS Control Center Express 的 Licence。

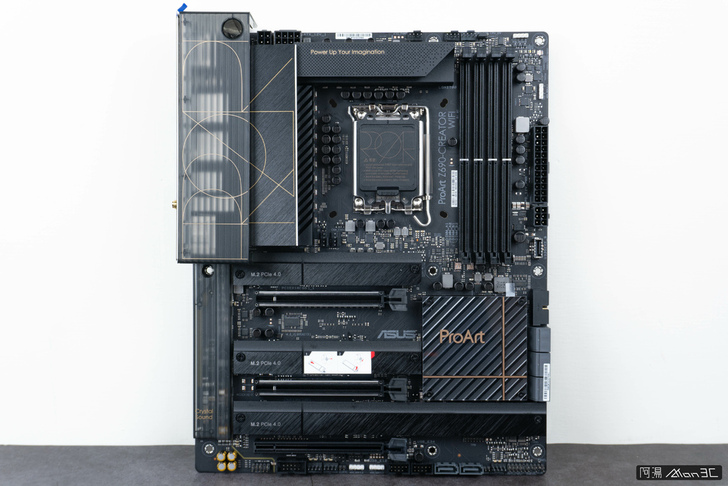

這就是 ProArt Z690-CREATOR 的本尊啦,繼承了 ProArt 系列的設計,色調以黑搭配一些金為主。金色的 ProArt 字樣遍布主機板,這樣的設計挺有特色且精簡的,個人蠻喜歡這種低調的風格。

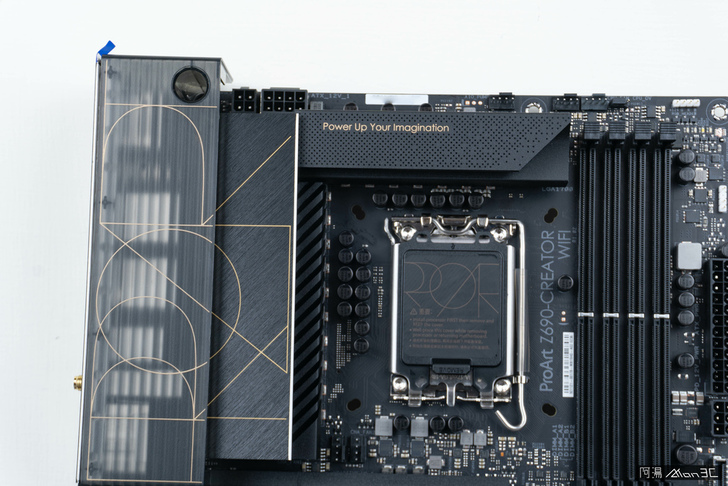

左邊的一體式 I/O 遮罩用這種半透明設計,意外的好看。金色的 ProArt 字樣從遮罩延伸至金屬散熱片。而散熱片這也有特別的表面處理,左方那片有著髮絲紋處理,上方那片在表面挖了些孔洞,不知是不是 Zephyrus G14 的點陣樣式玩上癮了XD

順帶一提,CPU 供電為 8+4 Pin,其中 8 Pin 有金屬強化。

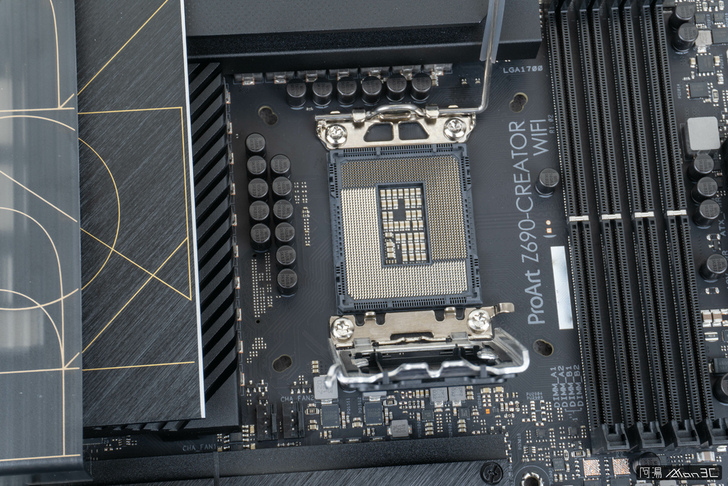

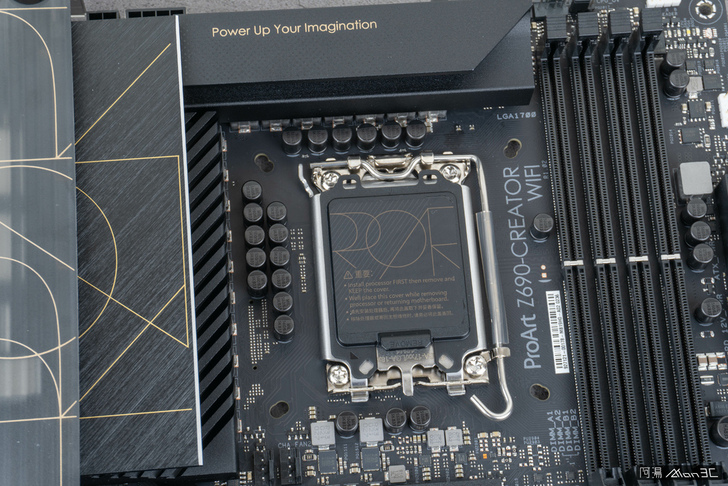

這代更換成了 LGA1700 腳位,但華碩還是預留了 LGA1200 散熱器安裝孔位。在正式版的 LGA1700 扣具到之前,舊的扣具應該還能暫時撐一下。

而在 CPU 插槽的固定卡扣上,華碩特別放置了一條塑膠透明軟管,因為 ProArt Z690-CREATOR 的散熱片最頂部還有一塊造型片,因此為了避免卡扣與散熱片磨損,這邊還貼心的套上了緩衝環。

而除了腳位數不同,這次連 CPU 插槽的固定裝置也有更動。

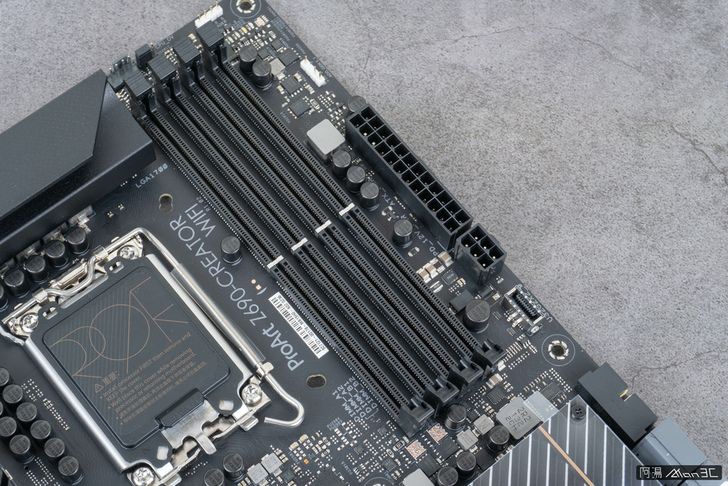

最右邊為 DDR5 插槽,這次也更改為 SMT 技術去固定這插槽,理論上會有更小的信號干擾,有助於 DDR5 的高頻表現。而除了 24 Pin 的主機板供電,ProArt Z690 還新增了一個 PCI-E 6 Pin 供電。不知是不是為了 60W 供電的 USB-C 所設計的?

而既然提到了 60W,在 PCI-E 6 Pin 供電旁的前 USB 3.2 Gen 2x2 Type-C 接口特別提供了 QC4+ 與 PD 協議 60W 的功率,也讓 ProArt Z690-CREATOR 成了目前應該是最貴的家用 USB-C 充電器?(嚴格來說不太算是充電器,畢竟 Power Suply 跟連接出去的 USB-C 還得自備XD

那目前 DDR5 記憶體的價格還有點偏高,如果你想要之後隨技術成熟,再添購更高頻的記憶體,可以先選擇一般的 DDR5-4800 普條就好,價格相對便宜且較容易有貨。

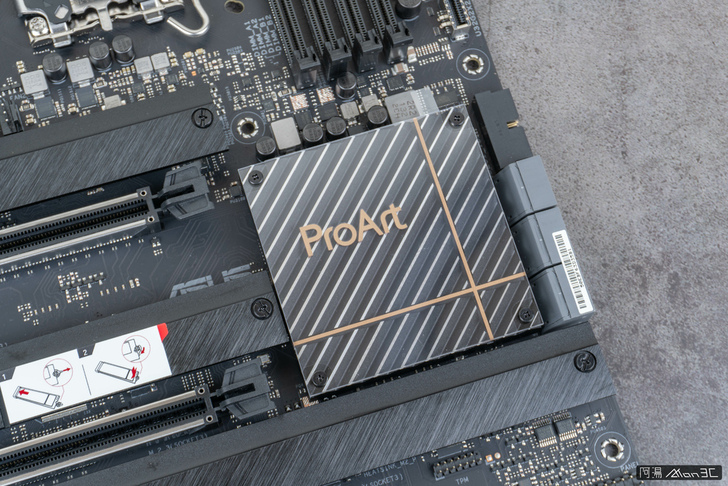

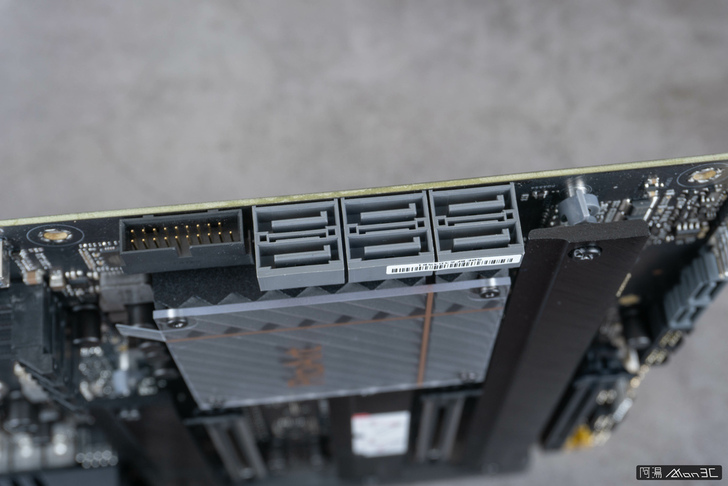

晶片組散熱片上方有一塊壓克力覆蓋,同樣延續自以往的 ProArt 主機板。

側邊有著 1 x USB 3.2 Gen 1 (支援兩個 USB) 以及 6 個 SATA3 連接埠。

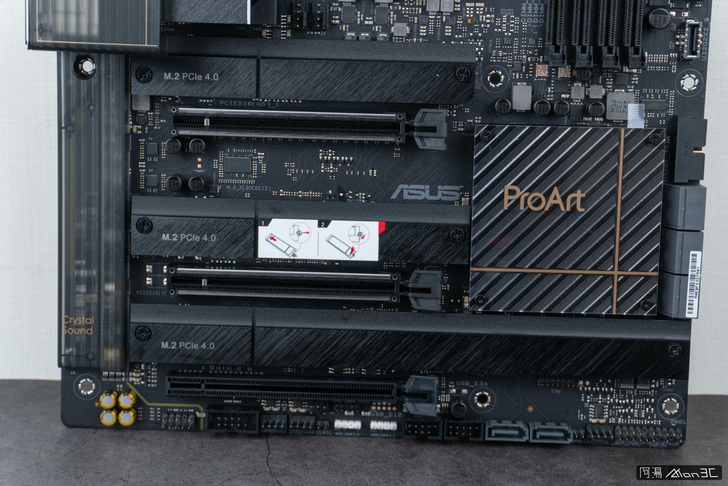

重頭戲來了,4 條 PCI-E Gen4 M.2 !!!真的很誇張,直接比 X570 多了 PCI-E Gen4 x8 條的通道。每組 M.2 上皆有附贈散熱片。

前兩條 PCI-E 插槽皆有金屬強化,不過沒有將快速釋放 PCI-E 卡榫的 Q-Release 放入 ProArt 系列我是覺得蠻可惜的。

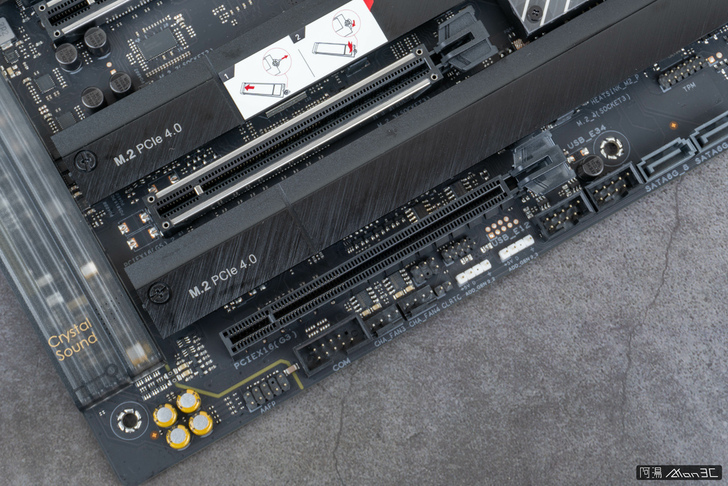

底部還有許多機殼風扇接口與 RGB Header,另提供了 2 個 USB2.0 連接埠、以及兩個 SATA3。

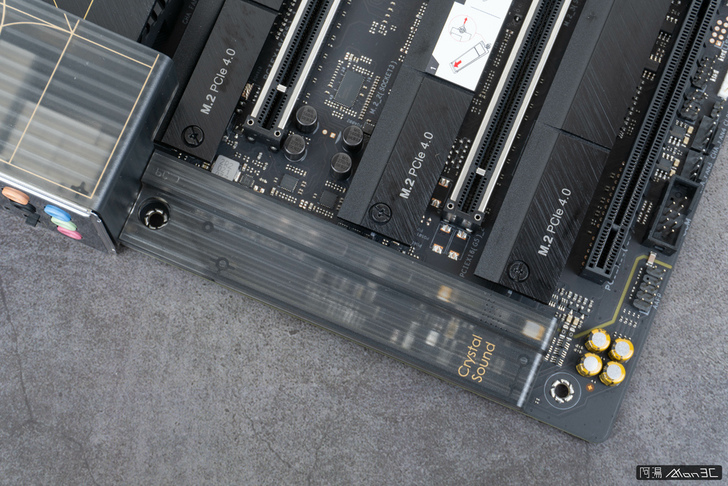

左側是獨立音效區,同樣有著半透明遮罩。

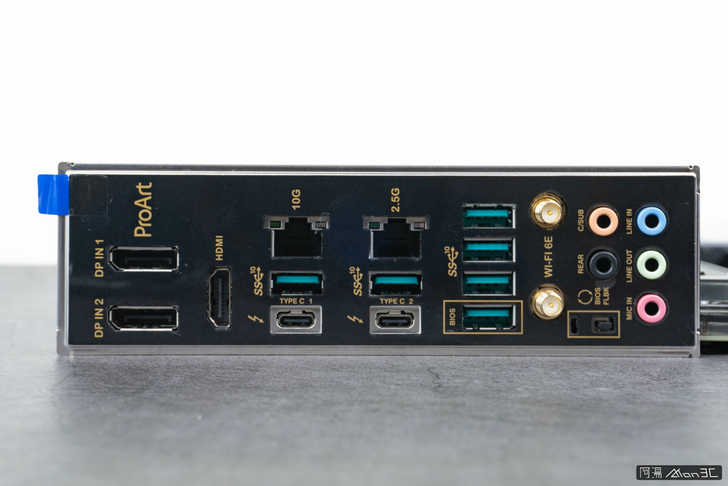

I/O 部分,左邊為兩個 DP Input,讓外部的 DisPlayPort 訊號可以傳送至 ThunderBolt。往右看有著 HDMI 2.1、10GbE RJ-45、2.5GbE RJ-45、USB 3.2 Gen2 10G Type-A * 6、ThunderBolt 4 * 2、WiFi 6E 天線接口、音效孔與 BIOS Flash Back 按鈕。想當然,I/O 擋板為一體式設計。

拆解 - ProArt Z690-CREATOR

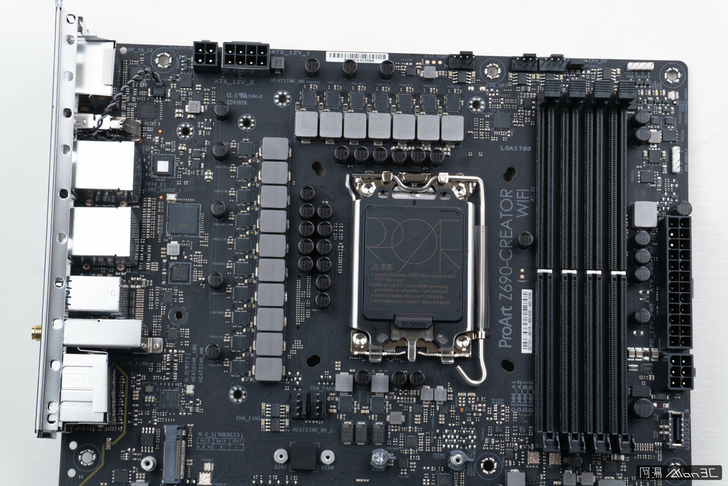

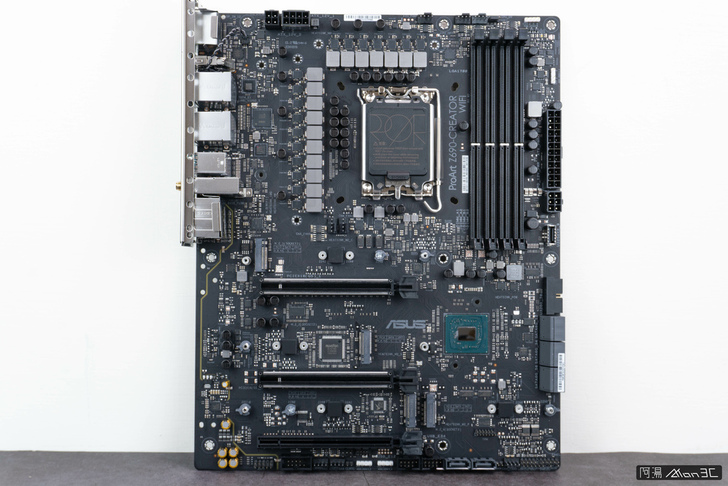

那麼脫光光,卸下了 I/O 遮罩與散熱片後,ProArt 就變身成了一張看起來挺樸素的主機板了,當然前提你得忽略掉那陀供電區滿滿的電容與電感。

來看一下供電,16+1 相供電。

17顆 MPS MP86992 70A MOSFET。

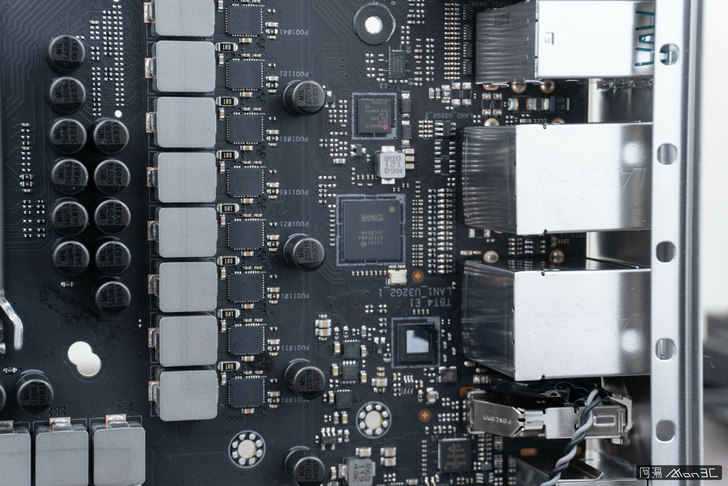

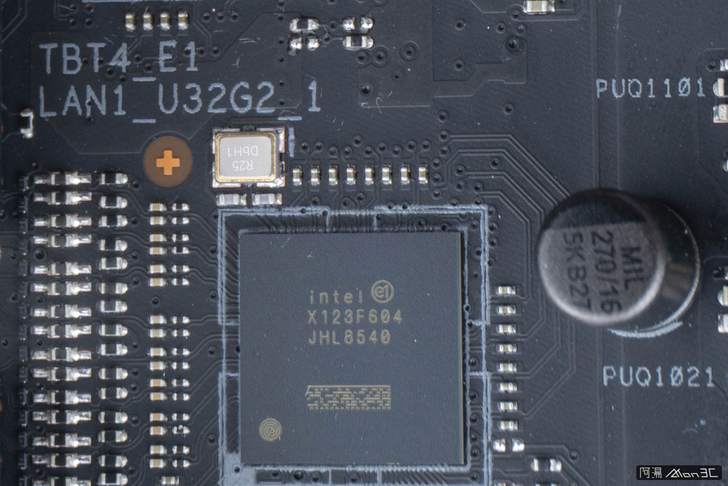

Intel JHL8540 ThunderBolt4 控制器。

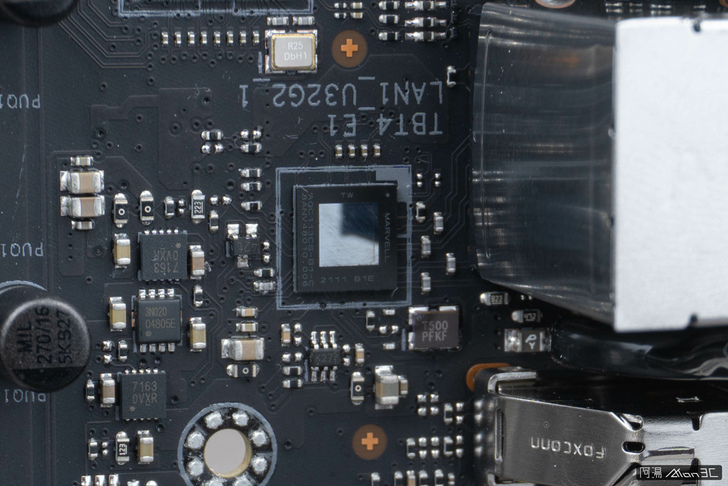

而這顆亮晶晶的晶片為 Marvell AQtion AQC113C 10GbE 網路卡。

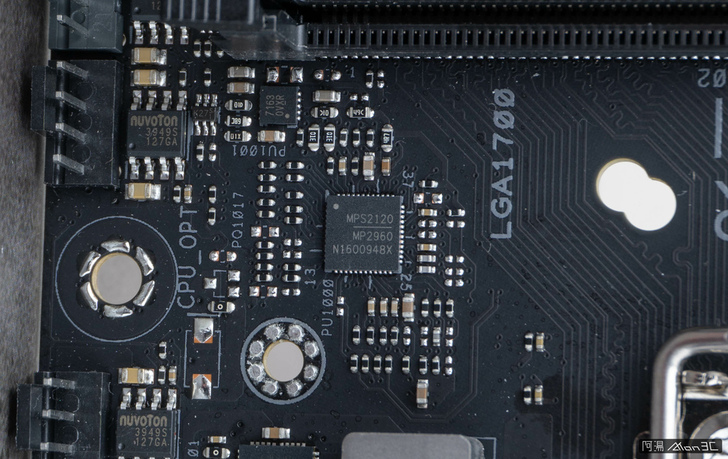

PWM 晶片為 MP2960。

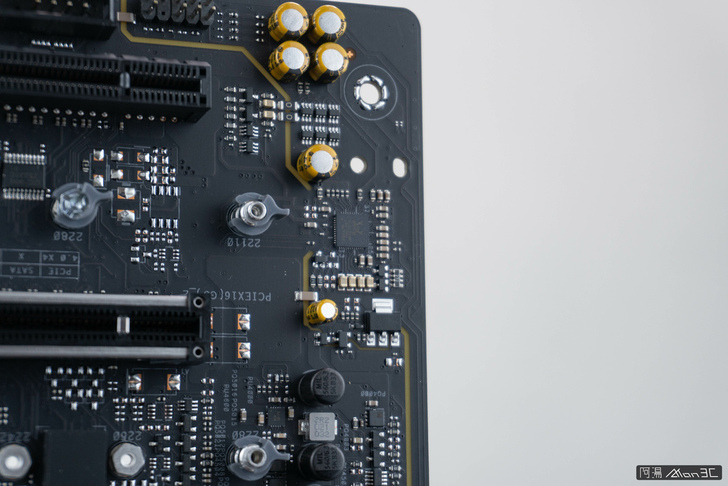

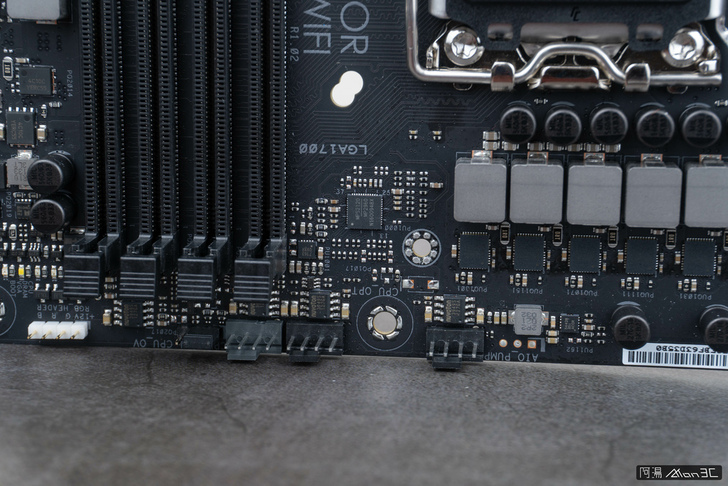

左下角可隱約看到 Debug LED 燈,這東西平時無感覺,等到電腦開不了機時你就會非常高興有它的存在 :D

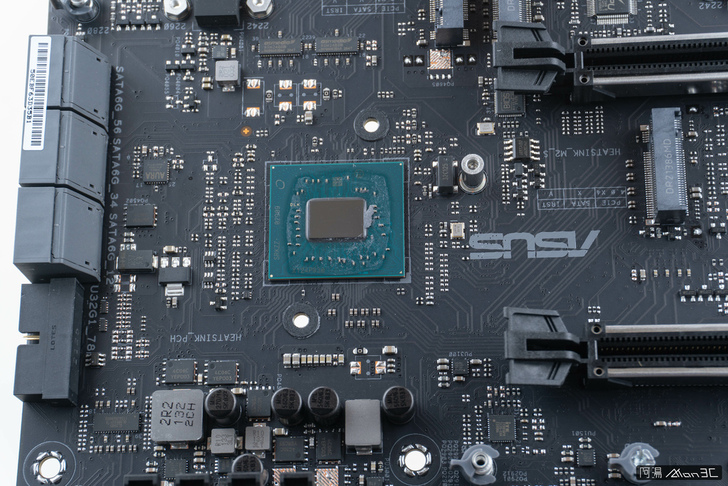

Intel Z690 晶片組,旁邊是知名主機板廠 - SNSV 的 Logo。

音效晶片採用的是 Realtek 的 S1220A。

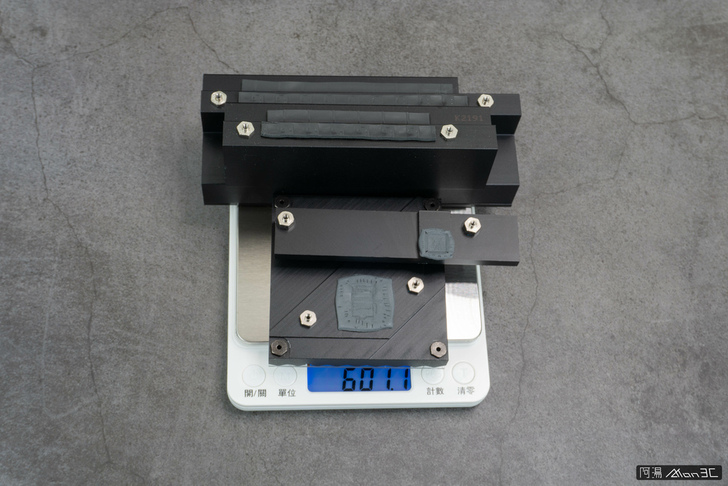

全部的散熱片重 601.1g

軟體 - ProArt Z690-CREATOR

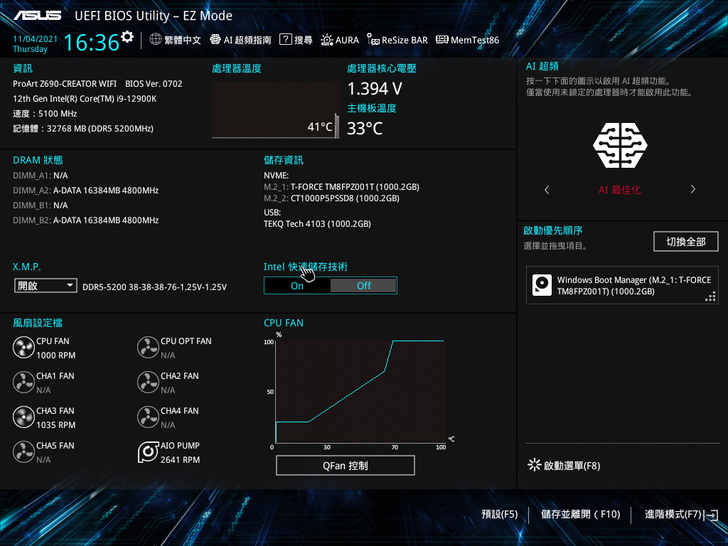

看到 BIOS 部分,介面風格與 Prime 系列相同,有著清楚明瞭的 UI 設計,並且有著許多貼心的功能,例如:MemTest86、AI 超頻等。

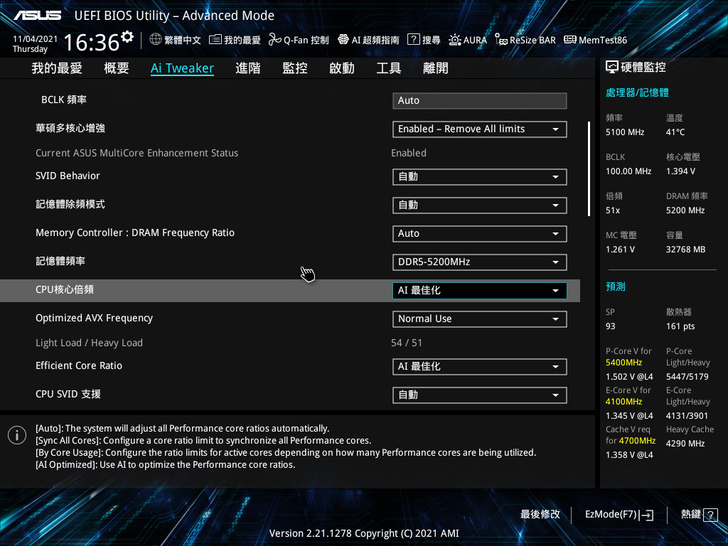

CPU 倍頻可以調成自動,由主機板決定,省去手動超頻的時間與精力。華碩在 Intel 主機板上提供了蠻多實用的超頻工具,就算不懂超頻,只要記得把多核心增強打開,倍頻調為 AI 最佳化即可。

而右下角可以看到華碩又將處理器的體質分數加了回來,像是我這顆 i9-12900K 就有著 93 分的體質分數。而除了處理器分數,這代也加入了散熱器分數以及建議的超頻參數。

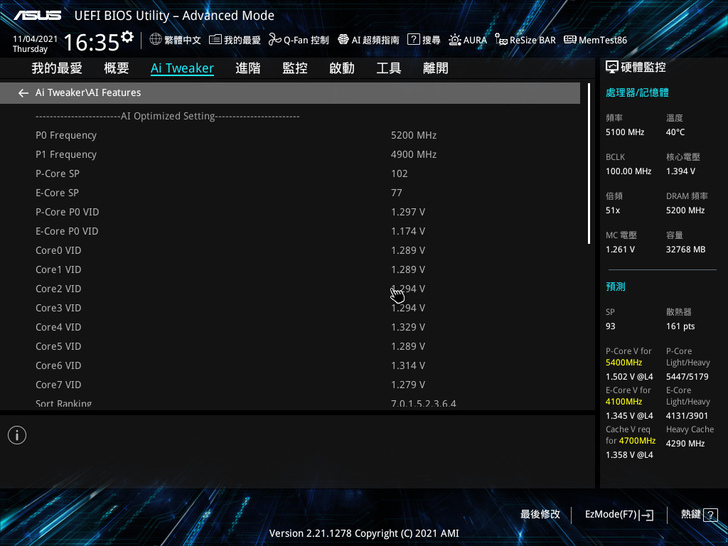

這邊可以看到處理器詳細的體質分數,P-Core 這邊得分 102 不知算不算很好 XD

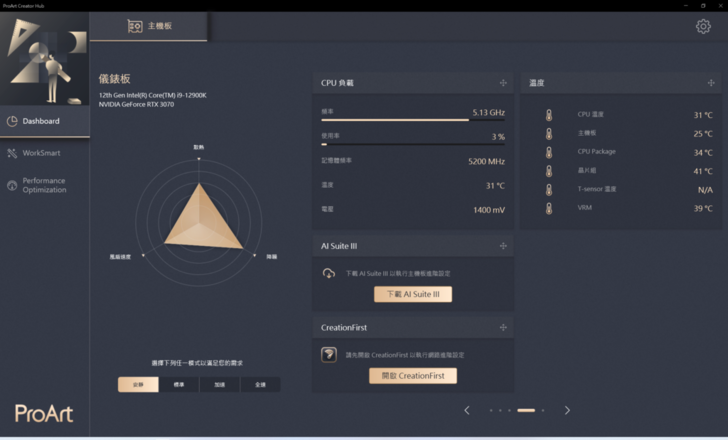

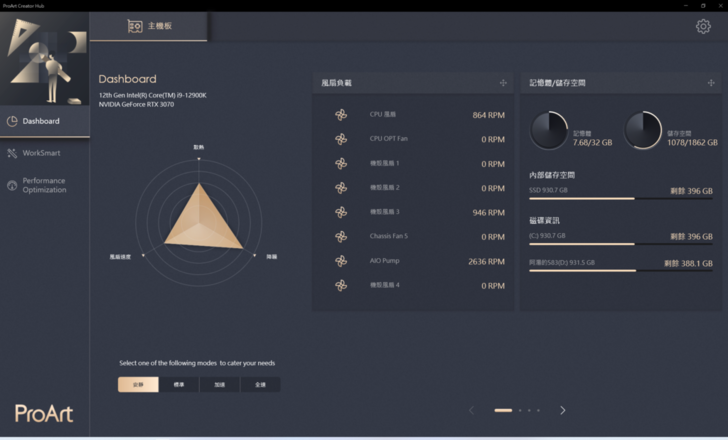

軟體部分,華碩一如往常地提供了一大堆的工具軟體任君挑選,我個人是比喜歡裝太多雜七雜八的軟體,因此只試了幾個 ProArt 系列專屬的,例如 ProArt Creator Hub,這邊會統整 ProArt 系列產品的控制面板,並提供有關主機的運作資訊。

那如果有下載 AI Suite,就可以透過這套軟體控制電腦超頻。底下也有 CreationFirst 軟體的捷徑。

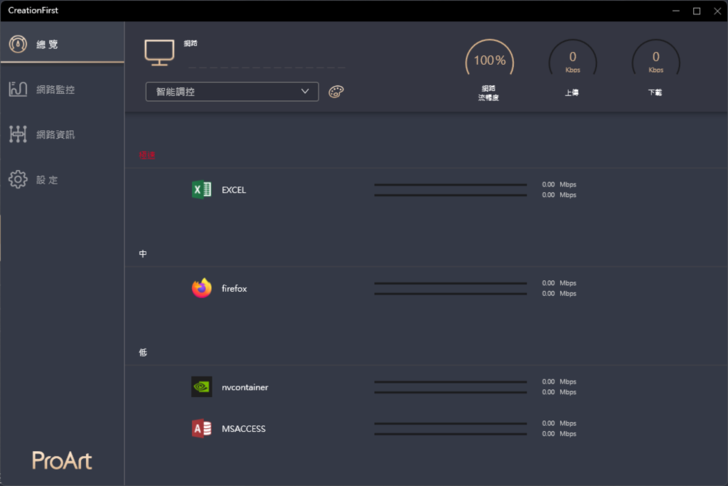

CreationFirst 主要是用來最佳化網路封包的,你可以設定哪些軟體有著最高的網路優先權,這樣就算你在更新軟體或是下載東西,網路頻寬就不會被某個軟體霸佔。特別是對於我們這種創作者來說,上傳大檔案文件那是常有的是,但每次上傳文件頻寬被佔用就很令人討厭,華碩端出這功能挺貼心的。

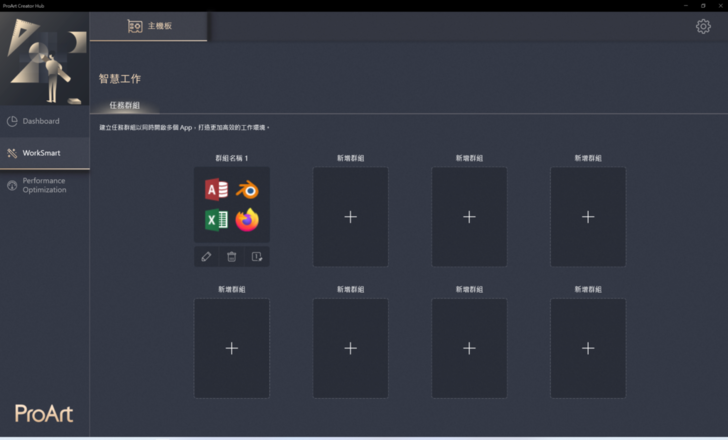

另一個不起眼但我覺得很實用的功能就是這個智慧工作,可以將多個軟體組成群組,點擊一個群組就能一次打開所有軟體。

實測 - ProArt Z690-CREATOR
簡單介紹一下測試平台:

CPU:Intel Core i9-12900K

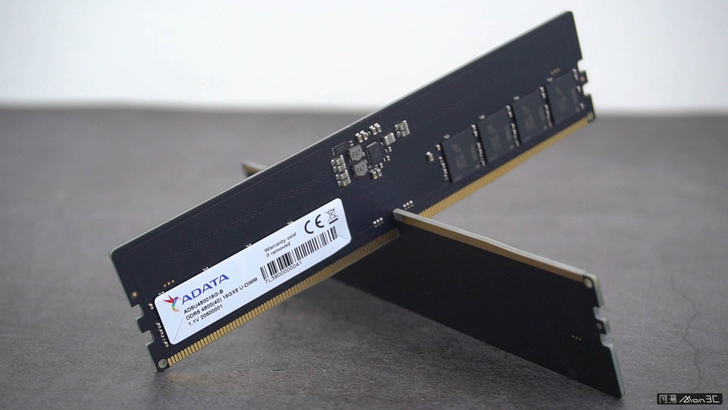

RAM:ADATA XPG LANCER DDR5–5200 16G×2
MB:ASUS ProArt Z690 CREATOR WiFi
OS Drive:TEAMGROUP T-FORCE CARDEA A440 1TB
Graphics:NVIDIA GeForce RTX 3070
Cooler:darkFlash DX-360 v2
PSU:FSP Hydro PTM PRO 850W
Chassis:InWin 303C

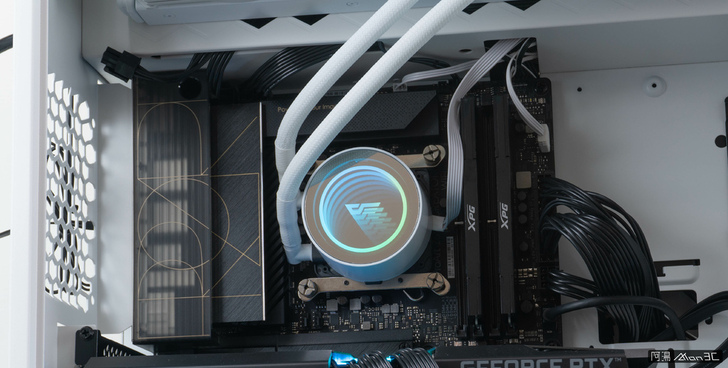

底部進風口風扇 RGB 比想像中還要低調一些。

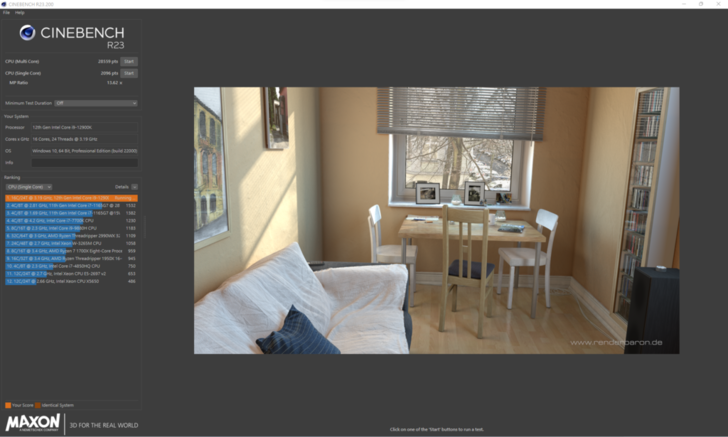

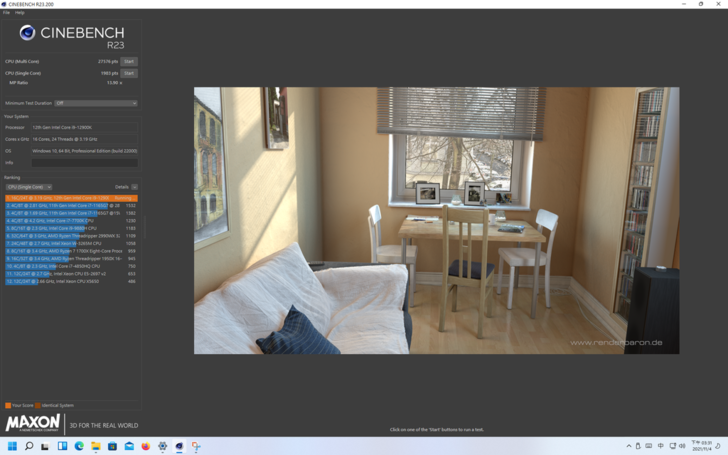

這邊簡單測試一下主機板的能力,首先全部預設,沒有更動任何 BIOS 選項下,Cinebench R23 得分 27576。

Cinebench R23 在開啟主機板的自動超頻後,分數提升至了 28559。

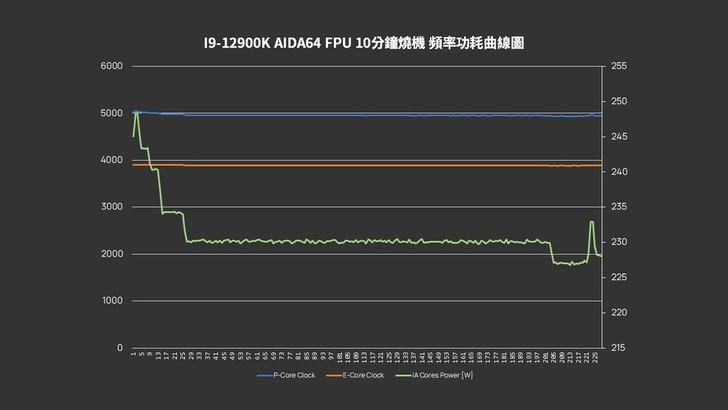

也測試一下穩定度,使用 AIDA64 單燒 FPU 10 分鐘,頻率與 IA 功耗曲線圖如下。

結論 - ProArt Z690-CREATOR
ASUS ProArt Z690-CREATOR WiFi 是一張為創作者設計的主機板,沒有太多花俏的元素,整體設計簡潔舒適。除了外觀上的不同,其硬體規格如:10G + 2.5G 雙網卡、2x ThunderBolt 4、WiFi 6E、4x PCI-E Gen4 M.2 Slots 等規格對於創作者來說也是相當的豪華。比較可惜的點莫過於沒有將 ROG 系列的 Q-Release PCI-E 快速解鎖工具移植到 ProArt 系列上,畢竟有了那東西拔顯卡那是真的方便。另外為了應對這次 Intel 第 12 代 i9 的潛藏性能,ProArt 也給了一個豪華的供電,讓我在轉影片、輸出檔案時能夠維持高性能不降頻。而除了優質的硬體設計,其軟體也有很多貼心的細節,如 MemTest86、AI 自動超頻、體質分數等,就以往的使用經驗,華碩的 BIOS 一向都是最貼心的。
總之如果你也是個創作者,需要 10G 網路或是優良擴充性的主機板,ProArt Z690-CREATOR WiFi 會是個很好的選擇,最近還有贈送 3 個月的 Adobe Creative Cloud,有興趣可以選購。
