T17

SilverStone AR12-TUF實為碩皮銀骨的一款塔式純銅熱導管直觸式高效中央處理器散熱器。規格

型號 SST- AR12-TUF
應用 Intel LGA 2066/2011/1700/1200/115x/1366/775
AMD Socket AM4/AM3/AM2/FM2/FM1*
材質 純銅直觸熱導管搭配全鋁散熱鰭片
風扇尺寸 120mm (寬) x 25mm (高) x 120mm (深)
轉速 300 ~ 2200 RPM
導熱管種類 Ø 6mm 純銅熱管 x 4
風流量 69.26 CFM
風壓 2.36mmH2O
噪音 6.2 ~ 34.4 dBA
額定電壓 12V
額定電流 0.23A
軸承 液壓軸承
風扇平均故障時間 (MTTF) 40,000 小時
接頭 4 pin PWM & 4-1 pin ARGB (5V LED)
淨重 670g
尺寸 128mm (寬) x 154mm (高) x 50mm (深)

備註

* 必須使用主機板上AMD規範的背板

** 務必確認所欲接的控制盒、主機板RGB 連接埠部分的排列定義與AR12-TUF相同。若是連接至不正確的連接埠則可能造成無法使用甚至損毀

★ ★ ★ ★ 產品開箱 ★ ★ ★ ★

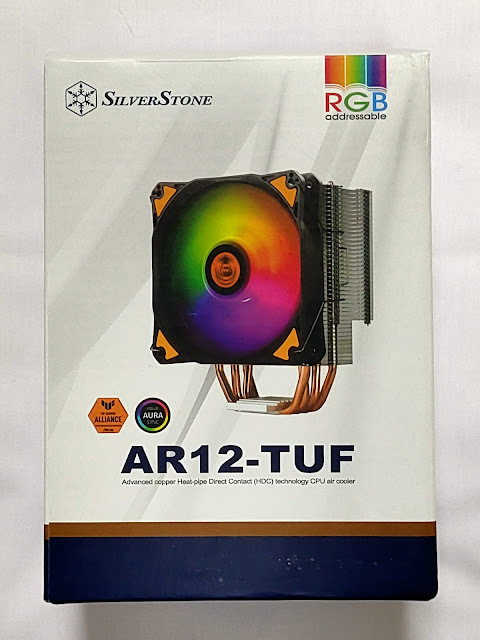

▲ SilverStone AR12-TUF彩盒正面。

▲ SilverStone AR12-TUF彩盒側面。

▲ SilverStone AR12-TUF彩盒之產品規格表。

▲ 打開SilverStone AR12-TUF彩盒上蓋。

▲ 提取出所有佈部件，俗話說「AMD把不同的CPU做在一樣的腳位上，Intel把相同的CPU做在不同的腳位上。」，Intel的腳位就是比較多樣性，不過SilverStone AR12-TUF同樣支援Intel與*AMD主流腳位。

▲穩固的彈簧螺絲金屬扣具, 簡單無障礙的安裝, 支援Intel與*AMD主流規格
▲ 淨重 670g，尺寸 128mm (寬) x 154mm (高) x 50mm (深)。
★ ★ ★ ★ 安裝上機 ★ ★ ★ ★
▲ 這字這麼大是有什麼閱讀障礙嗎？網路上聽到有人忘記撕掉，真令人覺得太神奇了。
▲ 原有的LGA 775主機來換新衣帶新帽。

▲ 產品說明沒有說清楚到底有沒有支援775平台，就來測試看看吧。
▲ 搬到另外一台機殼上，因為有多碟位HDD安裝需求，故拿出一咖比較古典的機殼。
▲ 散熱膏的塗抹我是屬於至薄派的，只要能夠填補處理器與散熱器之間微小的凹凸即可，方法是手套塑膠袋重複往返抹平，經常施做者，也可以去買醫療用手扒雞手套。

▲ 底座調整好洞距便可輕鬆套上。
▲ 鎖片先固定在散熱器上。
▲ 再一起鎖在主機板上，簡直比原廠風扇好裝N倍。

▲ AR12-TUF採用導熱管與CPU直接接觸的熱導管直觸技術(HDC)，一般有有較佳的解熱能力。

▲ 4根Ø 6mm全銅熱導管搭配和全鋁散熱鰭片，液相作動流體於吸熱端蒸發成汽相，相變吸收了大量熱量，流體高速流向放熱端，放熱端遇冷凝結成液相後，相變又釋放出大量熱量，最後藉由重力/毛細力/離心力迴流至吸熱端，如此反覆循環。由此可知吸熱端位於相對下方較為理想。

▲ 12公分高效能九葉片風扇屬於PWM風扇，主機板能透過控制線調整風扇轉速，使用者可自行調整效能或靜音。風扇中央帶有8顆ARGB LED, 能與各家主機板連動軟體協作同步控制燈效設定。

▲ TUF風扇吸震橡膠墊片還能降低震動噪音。

▲ 接頭為4 pin PWM & 4-1 pin ARGB (5V LED)，可安裝在主機板上的4Pin接腳，或者中間經過集線器與更多aRGB裝置偕同運作。
★ ★ ★ ★ Ardiuno控制 ★ ★ ★ ★
▲ 裝上機殼偕同運作貌，由於主機板上沒有4Pin接腳。文章就這樣藥草草結束了嗎？絕對不是這樣，aRGB風扇電力輸入是5V DC手邊，光好想到Arduino開發板上也是有5V輸出，便想以Ardiuno控制SilverStone AR12-TUF散熱器呼吸燈。
▲ 麵包版的結構請自行參考其他網站，使用麵包版的好處就是能代替aRGB Hub，以並聯方式控制許多aRGB裝置，而且可以隨時調整，價格又很便宜，小尺寸的30元上下即可入手，固定上就使用雙面膠即可。
▲ 杜邦現在的長度插不進控制線的孔徑，附上的蓋子原來是一截排針，就可以直插在麵包版上。
▲ 看板子上的小抄，把5V與接地對上，資料線安排在第五針，要改動的只有#define DATA_PIN 5 這一行。

下載以下程式碼與安裝FastLED函式庫。Arduino IDE的安裝使用請自行google。

----

#include <FastLED.h>

FASTLED_USING_NAMESPACE

#if defined(FASTLED_VERSION) && (FASTLED_VERSION < 3001000)

#warning "Requires FastLED 3.1 or later; check github for latest code."

#endif

#define DATA_PIN 5

//#define CLK_PIN 4

#define LED_TYPE WS2811

#define COLOR_ORDER GRB

#define NUM_LEDS 17

CRGB leds[NUM_LEDS];

#define BRIGHTNESS 100

#define FRAMES_PER_SECOND 120

void setup() {

delay(3000); // 3 second delay for recovery

// tell FastLED about the LED strip configuration

FastLED.addLeds<LED_TYPE,DATA_PIN,COLOR_ORDER>(leds, NUM_LEDS).setCorrection(TypicalLEDStrip);

// set master brightness control

FastLED.setBrightness(BRIGHTNESS);

}

uint8_t gHue=0; // rotating "base color" used by many of the patterns

void loop()

{

// Call the current pattern function once, updating the 'leds' array

rainbow();

// send the 'leds' array out to the actual LED strip

FastLED.show();

// insert a delay to keep the framerate modest

FastLED.delay(1000/FRAMES_PER_SECOND);

// do some periodic updates

EVERY_N_MILLISECONDS( 20 ) { gHue++; } // slowly cycle the "base color" through the rainbow

}

void rainbow()

{

// FastLED's built-in rainbow generator

fill_rainbow( leds, NUM_LEDS, gHue, 7);

}

-- ▲ 編譯上傳後能更正常執行，由於官方的提醒字樣「務必確認所欲接的控制盒、主機板RGB 連接埠部分的排列定義與AR12-TUF相同。若是連接至不正確的連接埠則可能造成無法使用甚至損毀」，再三使用電錶確認電阻與腳位，最後一次成功，比想像的簡單許多。Youtube影片連結在此供參。而風扇在上機上電後自然會跟著轉動。
★ ★ ★ ★ 心得 ★ ★ ★ ★
使用燈控軟體有簡單易用的好處，當然會吃上一點系統資源。使用開發版就是玩家想要燈校怎麼展現就能怎麼展現，看是要與音樂撥放同步，根據白天黑夜來切換，用程式控制一定比燈控軟體來的有彈性。

690g的AR12-TUF屬於中型塔散，噪音上也不明顯，最合配對象一般為6大核的處理器，競品為AS120+、虎徹2這類的產品，AR12-TUF的價格與TUF的加持，讓產品相當有競爭力，相對於大塔散，AR12-TUF也完全不用去考慮支撐架，在此推薦給各位玩家。
