今天要開箱的這張主機板是 BIOSTAR B650EGTQ。滿特別的是,目前 B650 和 B650E 的主機板中,B650E 的選擇是比較少的。此外我比較了一下,這應該也是目前市面上唯一的支援 B650E 的 M-ATX 主板。對於想組小台一點的桌機,但又想要發揮 AMD 超多 PCIe 頻寬、I/O 擴充性優勢的玩家來說,就是可以考慮的選項。

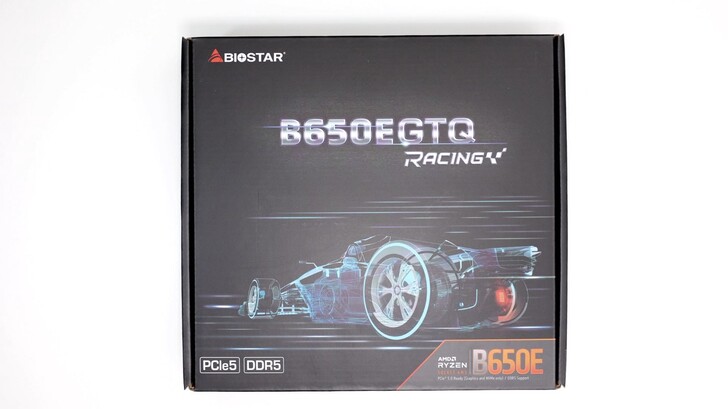

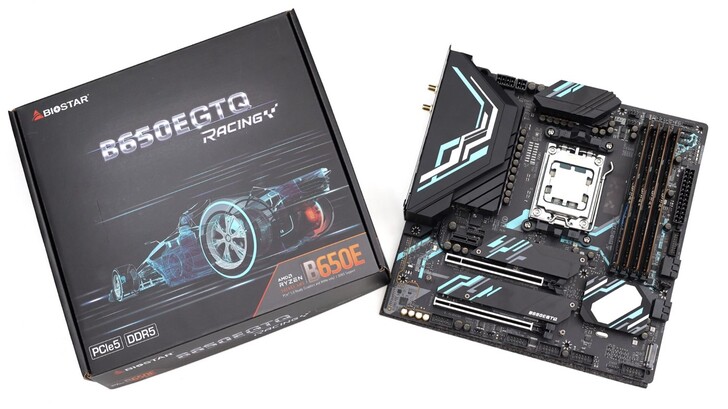

B650EGTQ 盒裝正面是跑車的意象圖,相較大多主機板是放產品圖,顯得比較特別。由於是 B650E,因此包裝上也標示支援 PCIe Gen5。

型號 B650EGTQ,其中 B650E 是晶片組名稱。GT 是 Grand Tourer 的縮寫,是 Racing Series,所以包裝是跑車飛快的形象。最後一個字母 Q,代表的是 mATX 規格。如果看到 A 就是 ATX 板型,N 是 ITX 板型。

包裝背面有產品特色,DDR5、2.5GbE、PCIe Gen5、M.2 PCIe Gen5,下方有規格簡表以及簡單的 I/O 說明。

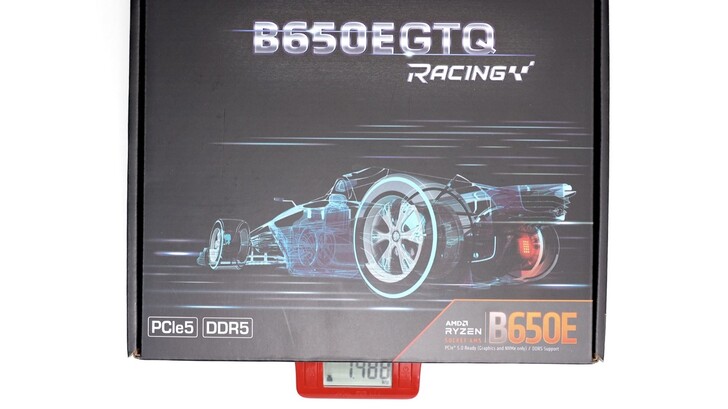

整個盒裝重量為 1,488g。

打開盒裝,拿出主機板後,底下有四條獨立包裝的 SATA 線、簡易上手說明、Racing 貼紙和光碟。

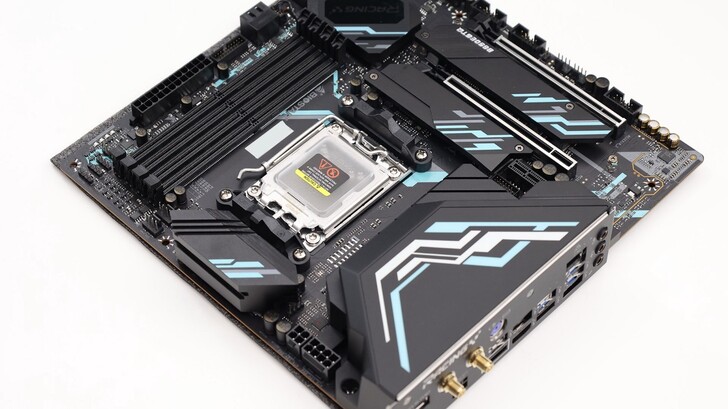

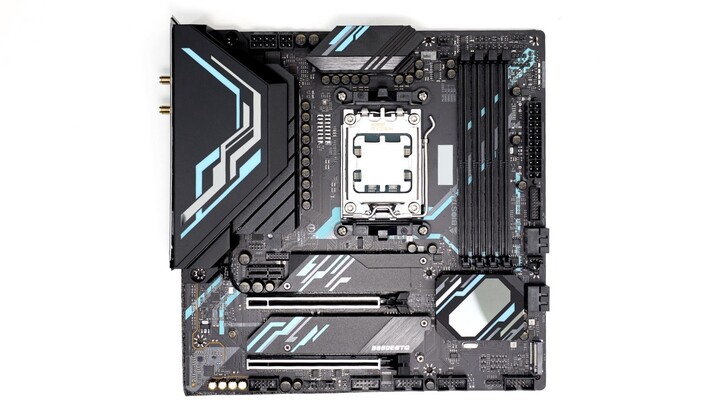

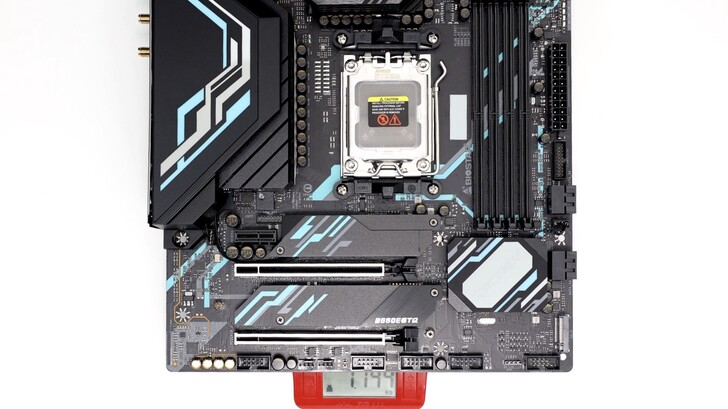

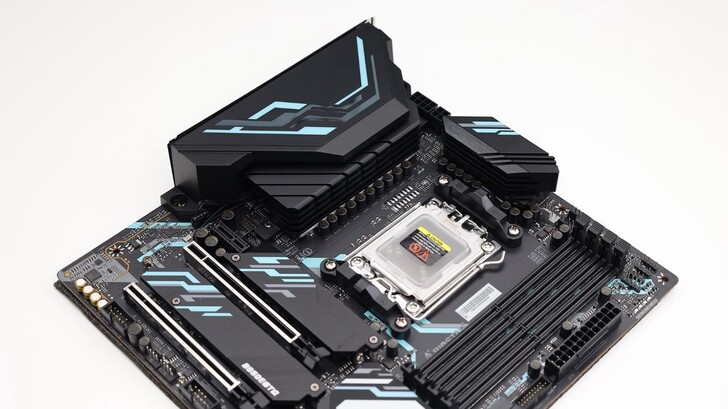

拿出主機板本體,撕下 I/O 塑膠罩和 Chipset 散熱金屬上的保護膜。Racing 的線條在整張板子的視覺上滿一致的。Chipset 散熱金屬上的鏡面區域比較容易沾指紋,可以在組裝完成時一次擦亮就可以避免指紋。開機後這邊也會露出 racing 的燈光。

BIOSTAR B650EGTQ 的重量是 1,144g。

CPU 部分使用的是首批上市最入門款 AMD Ryzen 5 7600X。6C12T,基本時脈 4.70 GHz,最大超頻時脈 5.30 GHz,L3 Cache:32 MB,TDP:105 W。採用台積電 5 nm 製程。

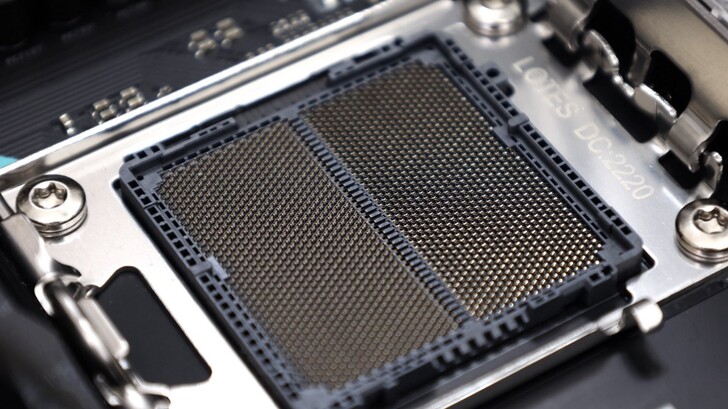

這代也是 AMD 首次在 Ryzen 系列使用 LGA,取代以往的 PGA 封裝。因此主機板 AM4 插槽的時代也迎來改變,換成了對應的 AM5 插槽,有 1718 個接觸點。

目前支援 AM5,也意味著支援 Ryzen 7000 系列處理器,有 X670E、X670、B650E、B650 四個型號。不過實際上 E 跟 non-E 是同一顆 IC,就是由板廠設計時決定其板子的定位,具體差異在於 E 板會支援 PCIe Gen5 x16 對應到顯卡,而 non-E 板則不支援 PCIe Gen5 x16。

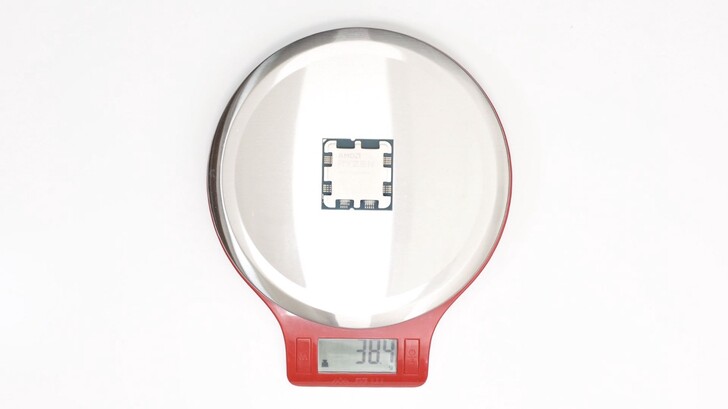

AMD Ryzen 5 7600X 重量約 38.4g。

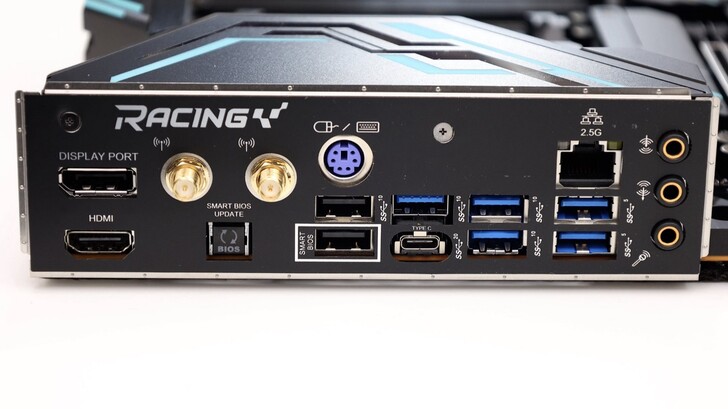

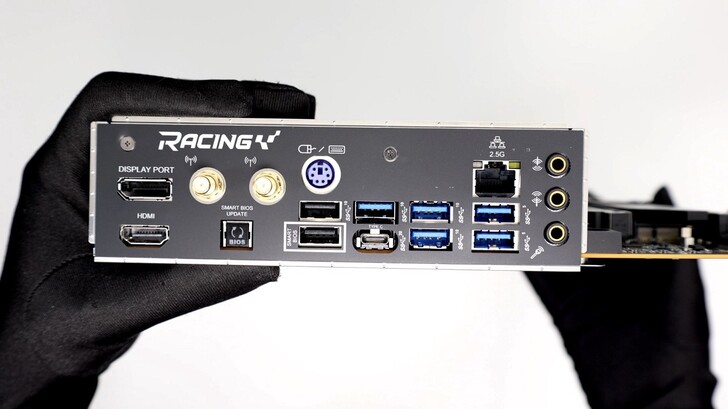

I/O 部分左邊影像部分為 DisplatPort 支援 DP1.2,4K 60Hz。HDMI 則支援 HDMI1.4,4K 30Hz。特別之處在於 R5 7600X 相較過去同級產品內建了顯示功能,因此不需額外而裝顯卡,就可以用 CPU 的內顯讓主機運作。預留了一組天線,主機板是沒有隨附網卡哦,另外還有一組 PS/2 連接阜。

USB 部分兩個 USB2.0,其中一個支援 Smart BIOS。USB-C 規格為 USB3.2 Gen2 x2 20Gbps。三個 USB-A 規格為 USB3.2 Gen2 10Gbps。兩個 USB-A 規格為 USB3.2 Gen1 5Gbps。一個 2.5GbE 網路阜。三個音訊接孔。

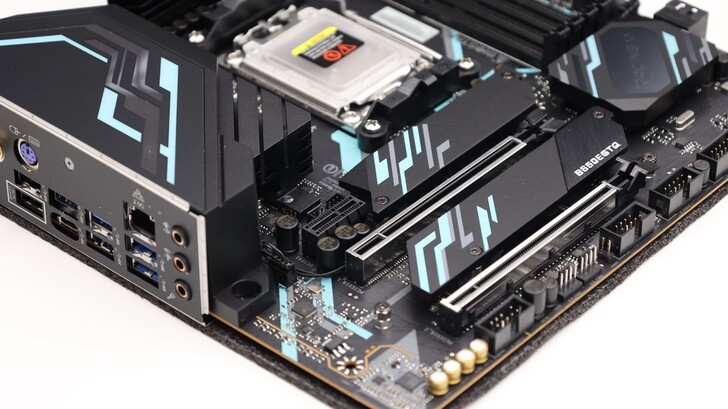

I/O 部分有一體式擋板,也有螺絲固定,不會鬆垮垮的。

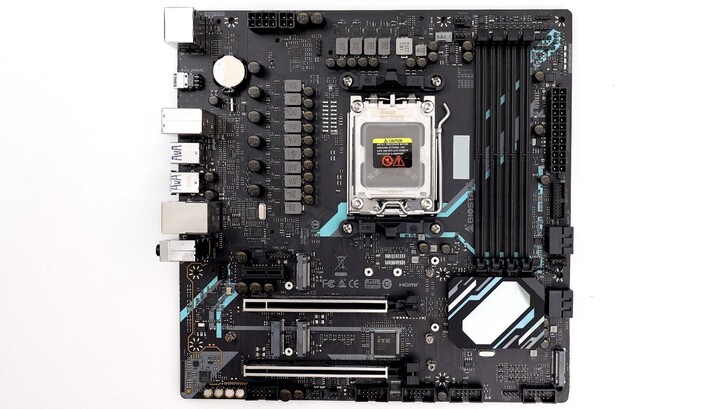

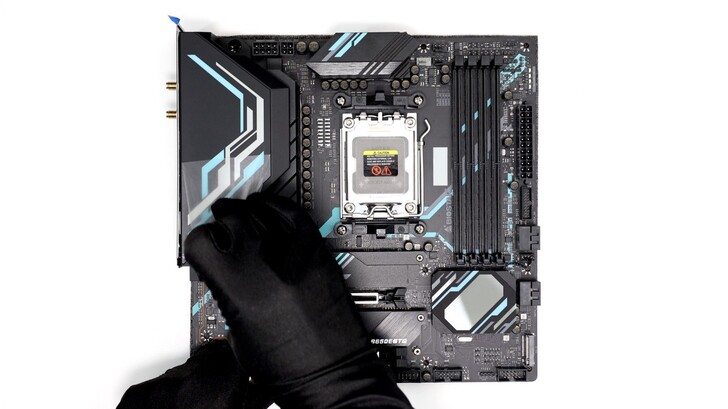

卸下散熱片,一覽主機板樣貌。第一條 M.2 直連 CPU 支援 PCIe Gen5 x4,長度支援 2242、2260、2280。第二條 M.2 同樣直連 CPU 支援 PCIe Gen5 x4,長度支援 2280。第二條 M.2 旁有一個 M.2 E Key,長度 2230,可以自行安裝無線網卡。第三條 M.2 經由 B650,支援 PCIe Gen4 x4,長度支援 2280。

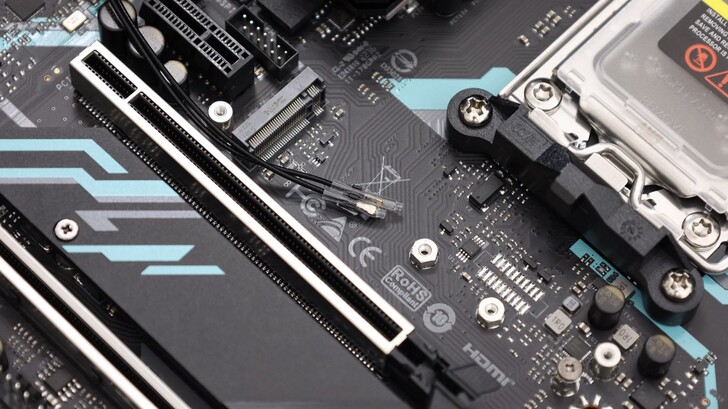

網路天線部分滿有趣的,雖然沒有隨附 WiFi 晶片會比較不方便。但我覺得 BIOSTAR 也很了解會 DIY 玩家以及自家客群,如果這個費用省下來,讓玩家自己決定要不要裝、要裝多好的,其實也很合理。畢竟有時手上會有多的網卡,裝一下 M.2 E Key 網卡,不就跟裝 SSD 一樣簡單。所以預留天線走線,並把減少的零件反映在價格上,也是不錯的策略。

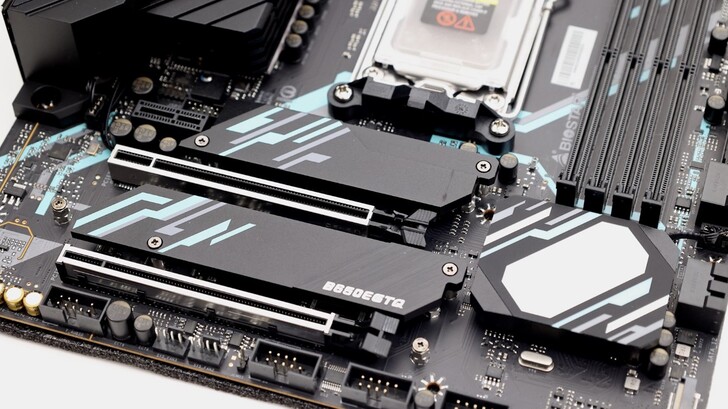

第一條 PCIe x16 直連 CPU 支援 PCIe Gen5 x16,支援 x16 或 x8 模式。第二條 PCIe x16 支援 PCIe Gen4。兩條 PCIe x16 都有額外金屬加強插槽。第一條 M.2 旁有一個 PCIe x1 支援 PCIe Gen3 x1。

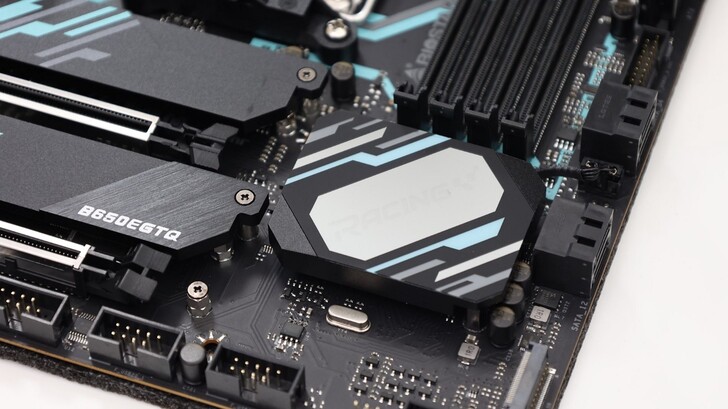

第二條 M.2 散熱片上右下角印著 B650EGTQ 的型號,Chipset 區域燈光效果有 RACING 的字樣。第三條 M.2 則沒有預裝散熱片,看這個空間大概也放不下散熱片了 XD。

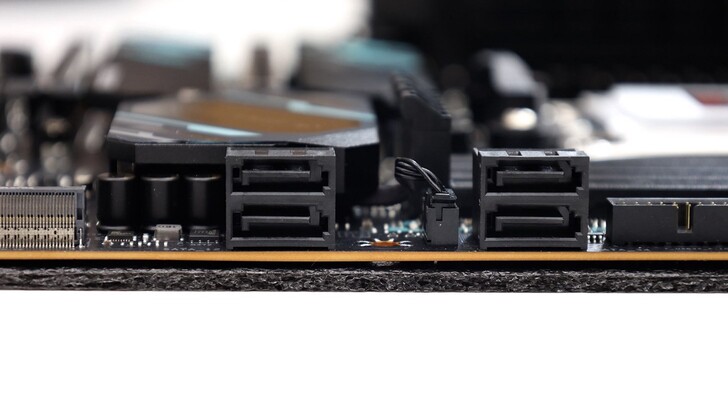

SATA 部分有四個,中間的連接座是 Chipset 散熱片上 RGB 燈光效果的插座。一旁還有前置 USB3 接頭,可支援到機殼 USB-A,支援 USB3.2 Gen2 10Gbps。沒有 USB-E 插座,因此選擇機殼搭配時要留意 USB-C 的部分。

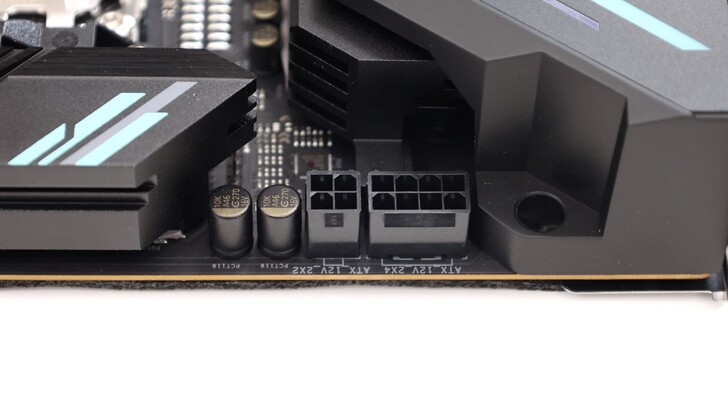

CPU 供電輸入為 12V 8+4 pin。

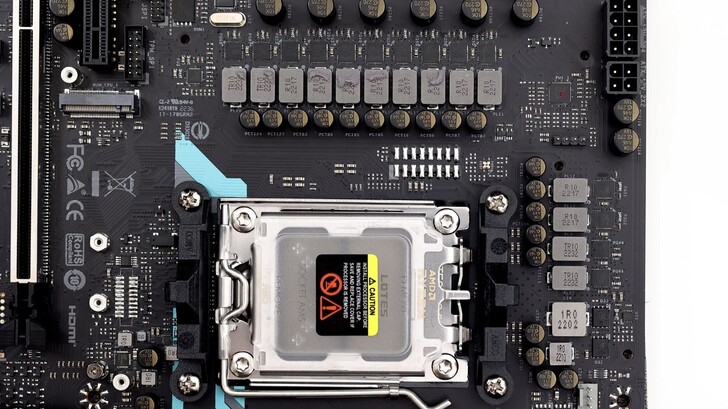

CPU 供電部分總共 14 項,10+2+2 項 90A Dr.MOS。這樣的規格上到頂規的 R9 7950X 都沒問題了,不過目前手上只有 R5 7600X,就先開機簡單測測。

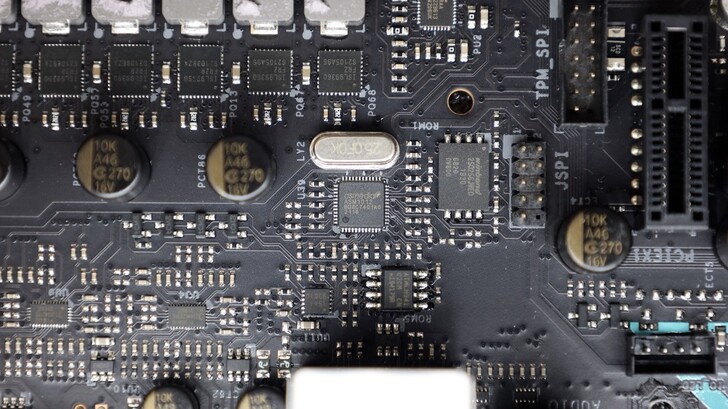

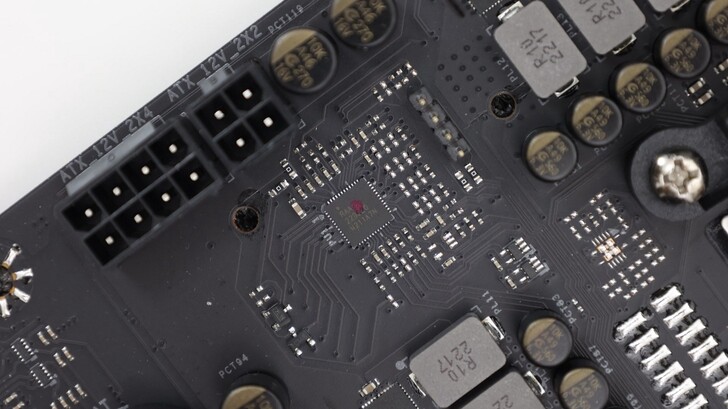

PWM 控制器為 Renesas RAA229620。

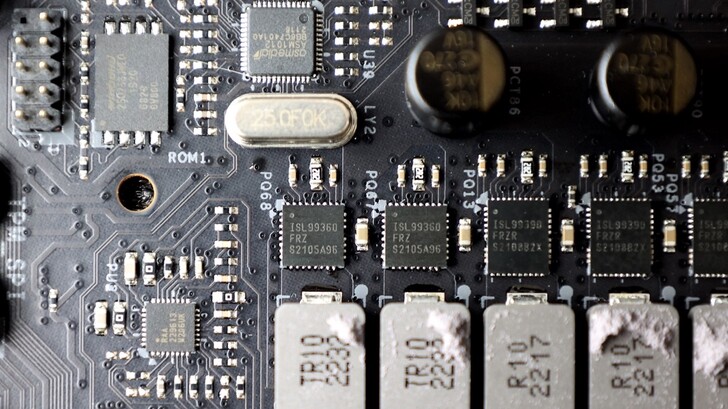

10 顆 Renesas ISL99390 90A,以及 4 顆 Renesas ISL99360 60A。

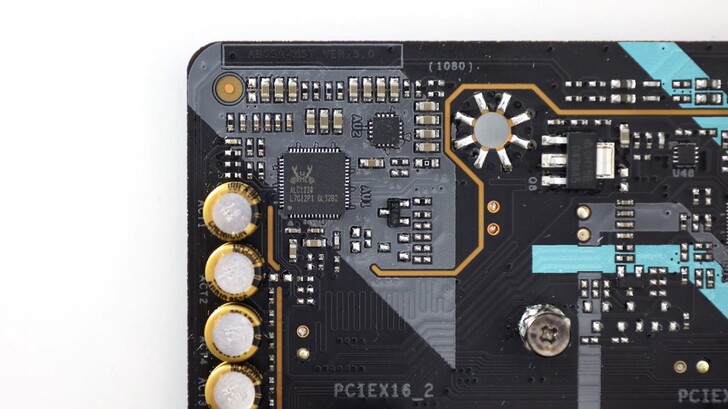

音效晶片採用 Realtek ALC1220。

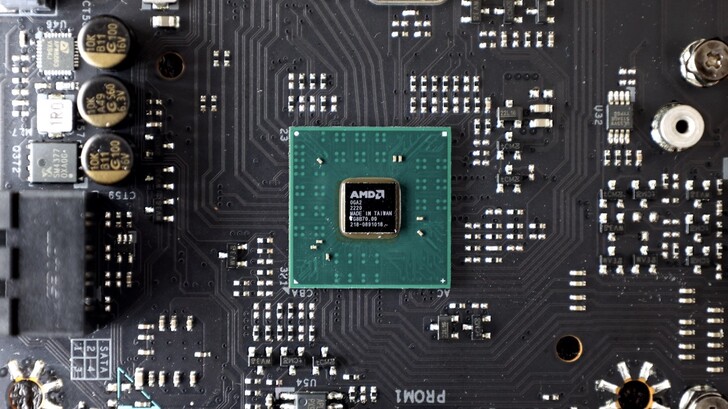

B650 晶片組,上面印著 Made In Taiwan,與 CPU 之間的通道是 PCIe Gen4 x4。BIOSTAR 將其定位在 B650E,所以第一槽 PCIe x16 支援到 PCIe Gen5,目前市面上也只有看到兩張 B650E 的主板,B650EGTQ 就是其中一張。

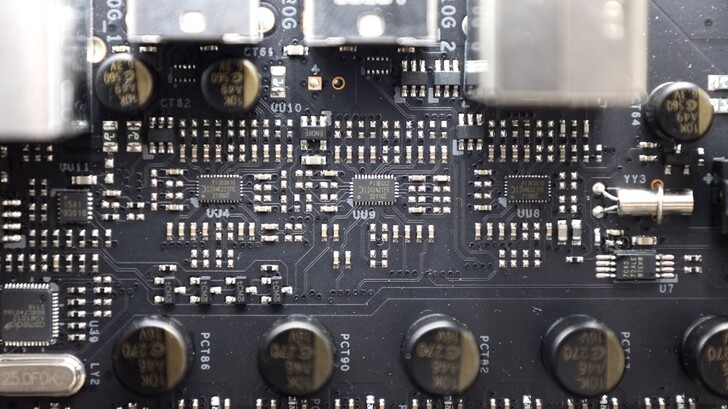

後 I/O USB 部分有兩顆 Diodes PI3EQX1004E,以及一顆 Diodes PI3EQX2024E。

ASMedia ASM1012 對應到後 I/O USB。

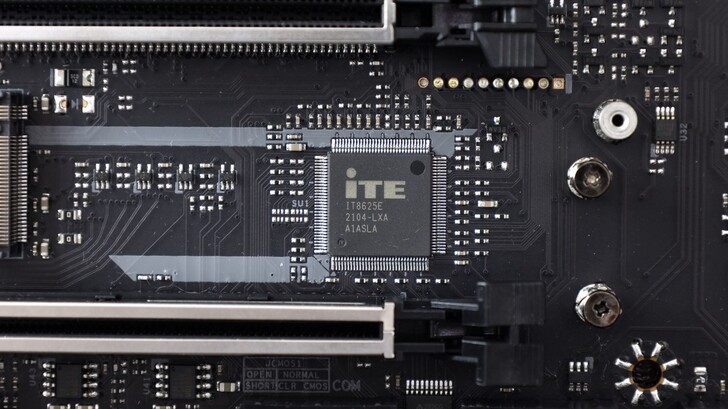

環控晶片為 iTE IT8265E。

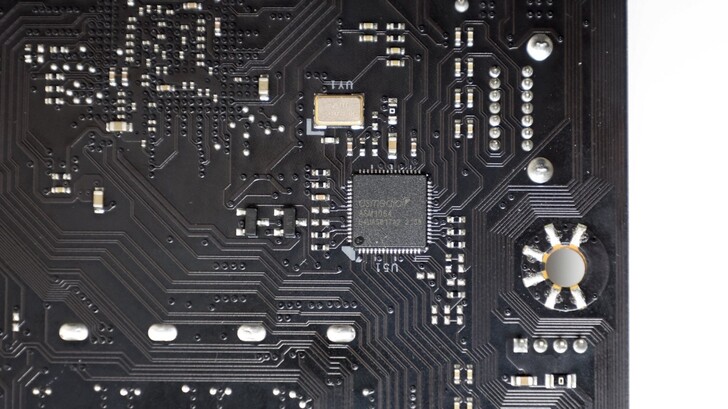

背面有一顆 ASMedia ASM1064,這顆 IC 的規格是 PCIe Gen3 x1 轉四個 SATA 3,因此推估 B650EGTQ 上的四個 SATA 3,並非 B650 直接連結,而是透過 ASM1064 彙整成 PCIe Gen3 x1 頻寬。若是如此,其四個 SATA 可能就受限於 PCIe Gen3 x1 頻寬,不過好處是其他 I/O 頻寬就不會有二選一的問題,例如 M.2 頻寬得以完整使用而不需要取捨。

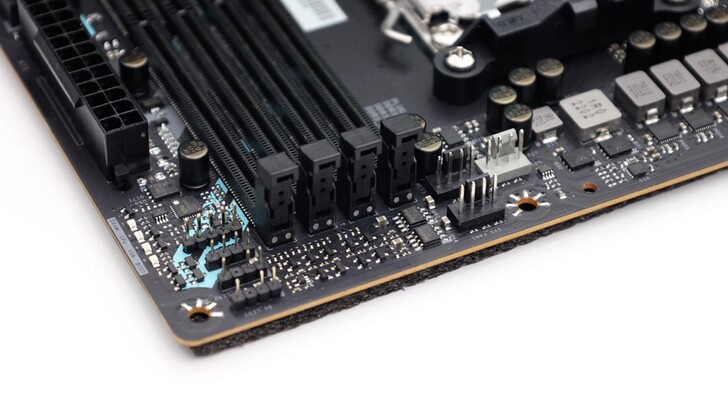

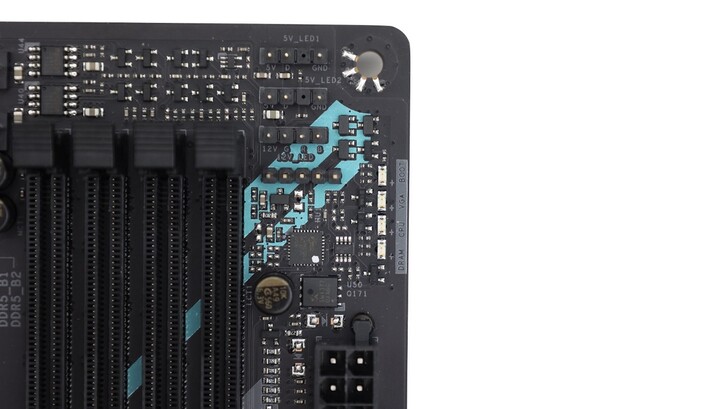

主機板上的記憶體電源供應區域。一旁有 debug LED,分別為 DRAM、CPU、VGA、Boot。

具備一個 12V RGB 和兩個 5V ARGB 接頭。風扇插座在頂部有一個 CPU_OPT、一個 CPU_FAN、一個 SYS_FAN,下方則還有兩個 SYS_FAN。

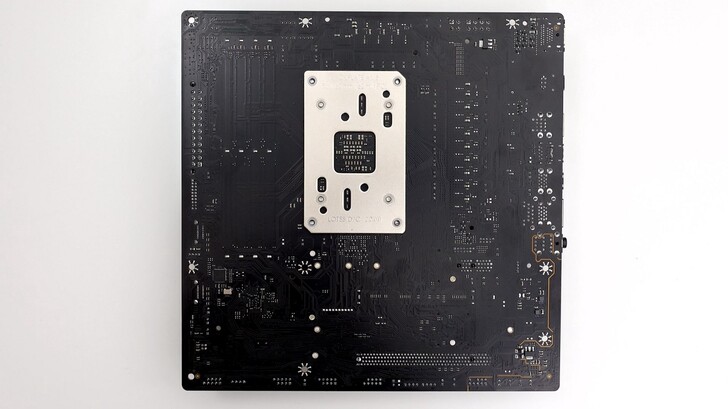

BIOSTAR B650EGTQ 主機板背面。

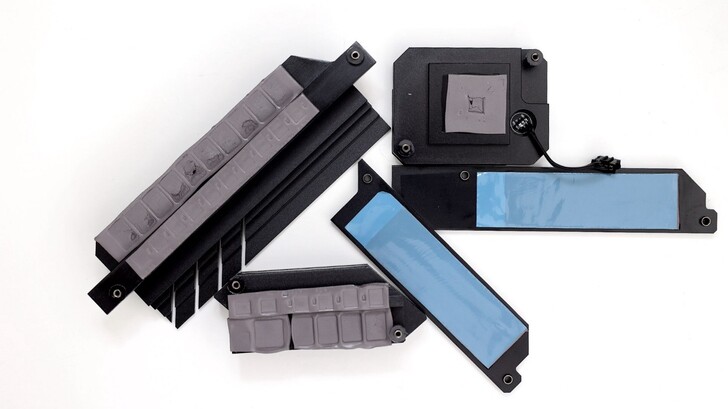

金屬散熱片一覽,兩個覆蓋 CPU 供電區域,一個覆蓋 B650 晶片,兩個覆蓋 M.2。

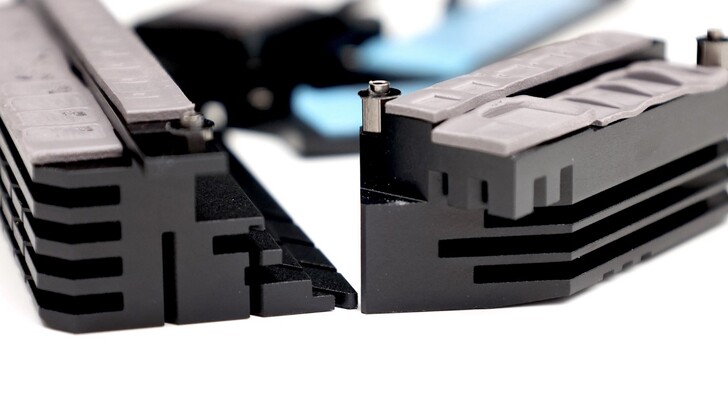

兩個 CPU 供電金屬散熱採用鋁擠型工藝,有導熱貼片與 Dr.MOS 和電感接觸幫助散熱。

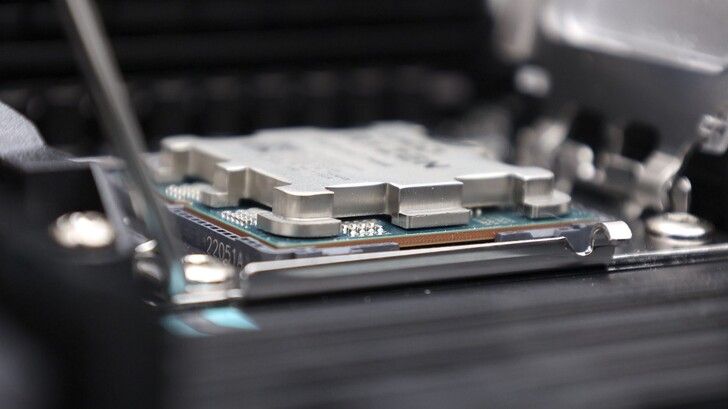

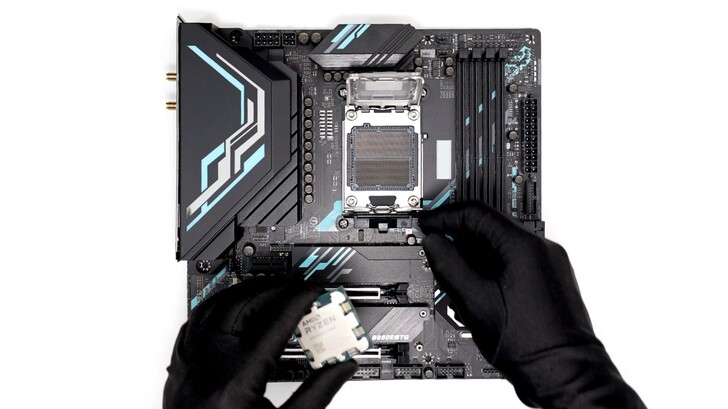

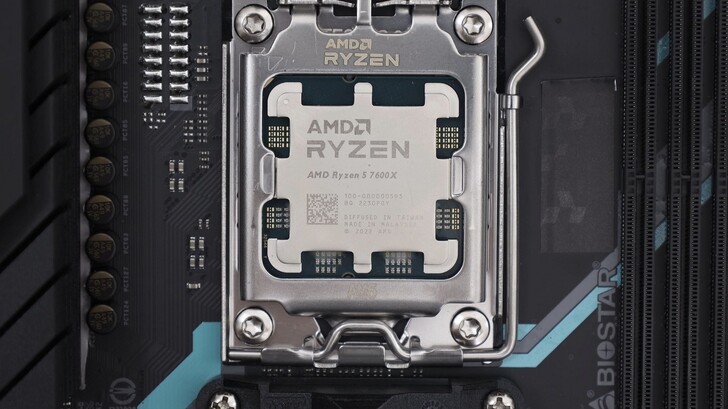

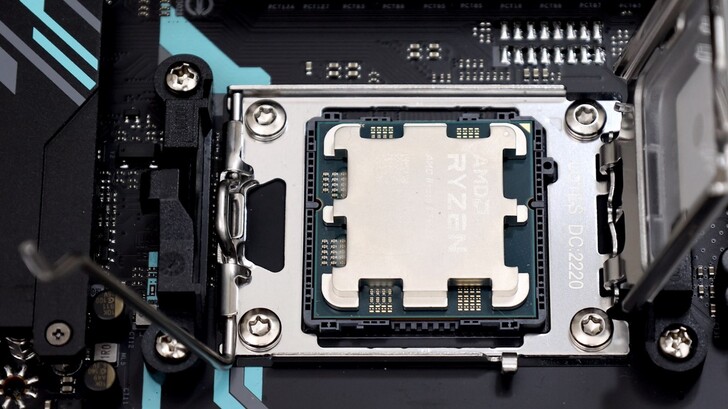

根據 CPU 扣具左上角三角形,以及周圍防呆位置,安裝上 Ryzen 5 7600X。

記憶體部分,考量 AMD 這代的特性,容量越大初次開機越久,所以這次盡量選擇容量小一點的記憶體來搭配。使用 ANACONDA DDR5 4800 8GB x2。SSD 部分因為手上最近 PCIe Gen4 x4 等級高階的數量不夠,而低階的速度又與 PCIe Gen3 x4 差不多,因此拿了手上比較充裕 PCIe Gen3 x4 規格,選擇的是 Acer FA100 1TB。

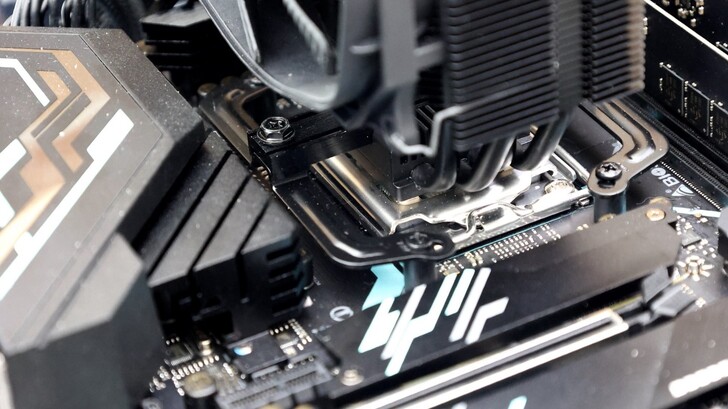

第一次安裝 AMD LGA 的產品,還是滿有意思的。搭配 be quiet! 的塔散,需要拆掉原廠扣具更換。

散熱器原本用 be quiet! Dark Rock Slim,測試了一下開機,將 BIOS 更新至 20221006 的版本,之後測試就是改用 be quiet! Dark Rock 4。

全套組裝完成如下:

CPU:AMD Ryzen 5 7600X
CPU Fan:be quiet! Dark Rock 4
MB:BIOSTAR B650EGTQ
RAM:ANACONDA DDR5 4800 8GB x2
Graphic:CPU integrated AMD Radeon Graphics
OS SSD:Acer FA199 1TB
PSU:ADATA XPG Core Reactor 750W
Chassie:STREAMCOM BC1 Benchtable 1.1
Monitor:terra 2448W v2
OS:Microsoft Windows 11

因為時間比較有限,加上詳細的 R5 7600X 同事那邊已經跑完測試。這邊簡單測試了一下效能,在 BIOS 中將 PBO 設定「Enable」,風扇設定在預設曲線,Windows 11 電源模式設定「最佳效能」。

在 Cinebench R23 中 Multi-Core 得分 14464 pts,Single-Core 得分 1957 pts。單核相較上一代進步很多,不過多核心效能對比隔壁家類似定位的 i5-12600K 還有一些差距。

從第一眼得知這款產品,到實際使用後,最令我印象深刻的就是採用 B650E 晶片組,現在可選擇的品項太少,而 BIOSTAR B650EGTQ 又是 M-ATX 大小。雖然現在顯卡還吃不了 PCIe Gen5 頻寬,但或許這就是一種戰未來的策略,也是滿多人配新電腦的優先考量。「我或許用不到 X670 / X670E 那麼多 I/O,但我起碼也要有 PCIe Gen5 SSD 和 PCIe Gen5 顯卡支援」。
