這陣子家中的老P4工作機常莫名當機,實在懶得再花時間去射茶包(troubleshooting)找問題,想想決定直接升級比較快。

因為只是測網路設備的工作機,當然只要便宜又大碗就好,挑了很久終於選定ASUS P8H61-M LX PLUS入手,而且晶片也已經是B3版本。

純開箱開始。

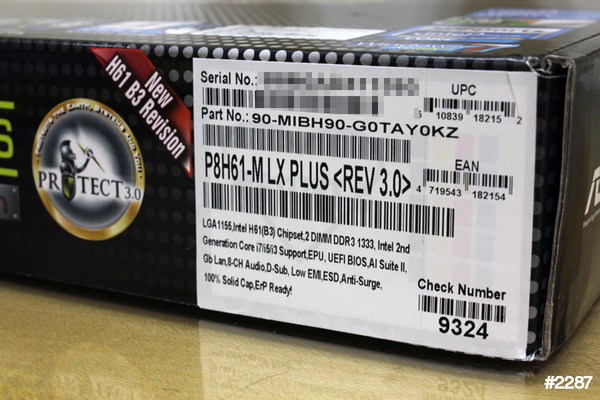

購買前可以從彩盒上詳細的功能說明瞭解產品,是我一直覺得很貼心的地方。唯一要說不貼心的,應該是可惜說明沒有在地化。不過換個角度想,在地化需要翻譯跟印刷各國版本的彩盒,相對也會增加成本;將完整的產品說明介紹,呈現在不同語言的官方網站上,我認為這還是比較實際。

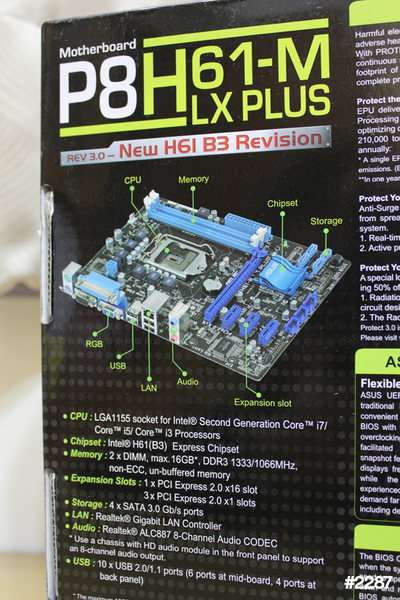

不用上網找開箱也能快速得知主機板長得是圓是扁,連有幾根PCI-E都知道。

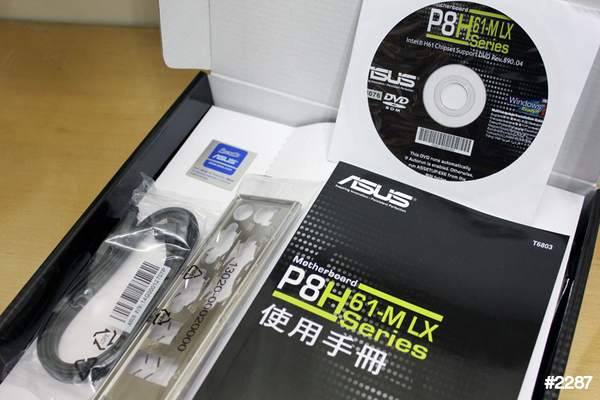

配件很簡單,有中文說明手冊、驅動光碟、IO檔板、兩條SATA線材及一張LOGO貼紙。

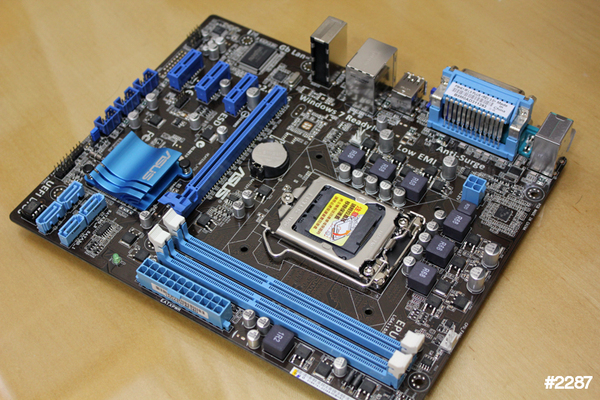

ASUS P8H61-M LX Plus主機板現身。

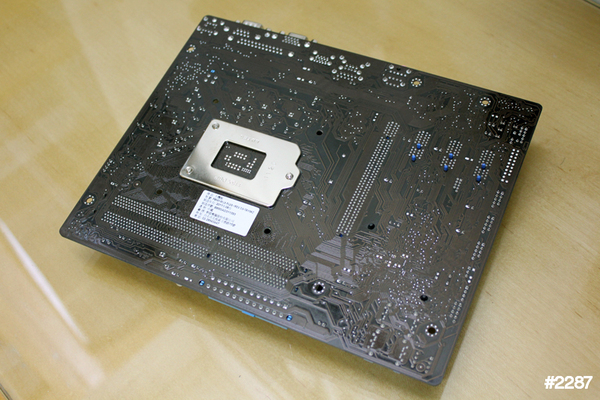

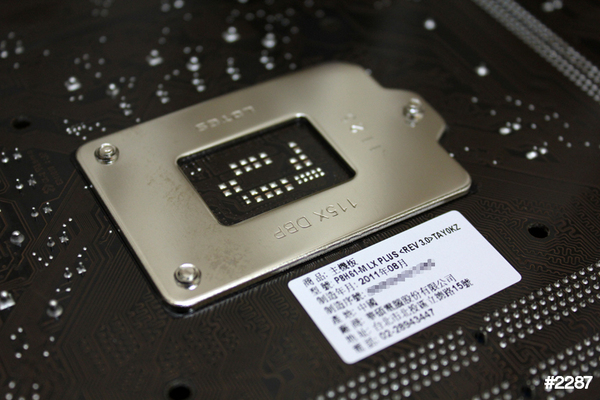

主機板底部

算起來還蠻新鮮的主機板。

背部IO其實才是我選這張主機板的最大關鍵。
1. 有完整的PS/2鍵盤滑鼠座,讓我的老KVM CS-84A可以繼續接上去用。
2. 主機板直接提供LPT埠及COM埠,不管是測老點陣印表機還是網路設備,都不用再多掛一個USB轉接線。

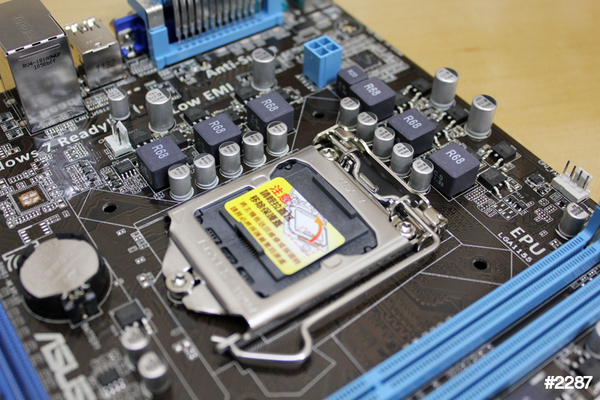

全面使用固態電容。

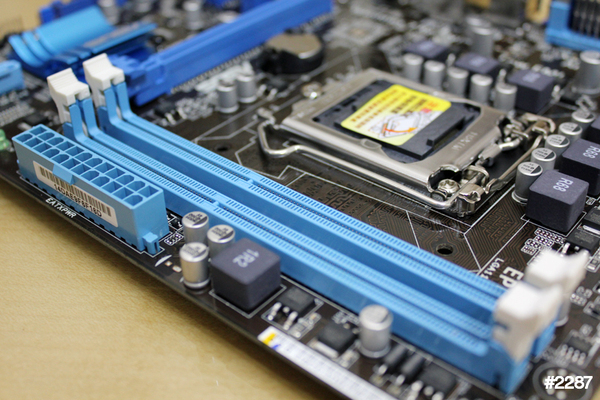

兩根記憶體插槽。

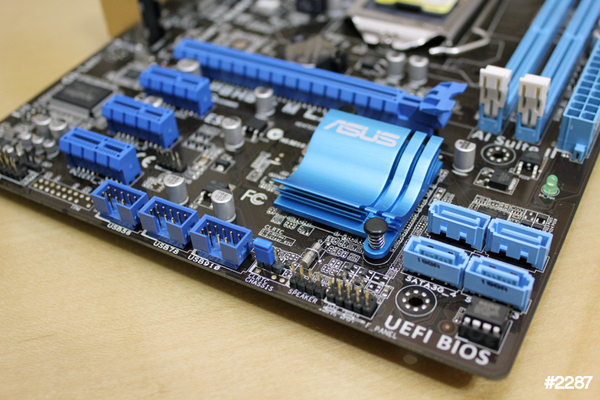

整齊簡潔,一目了然呈現所有介面。

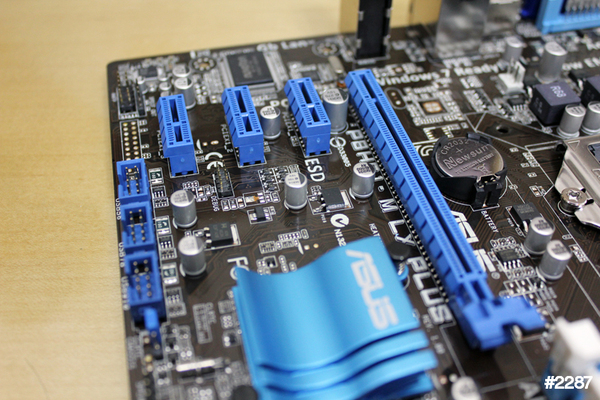

全PCI-E擴充插槽。

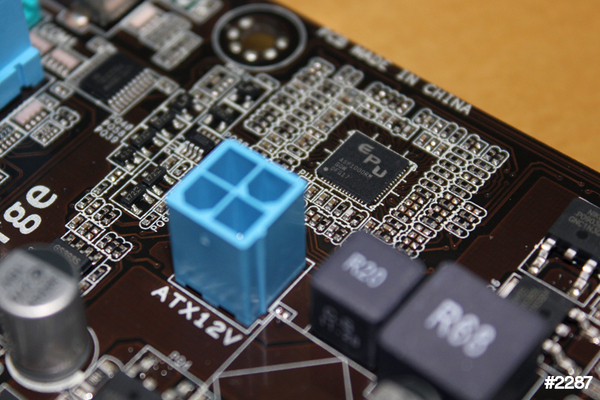

連這價位的主機板都有提供華碩EPU節能晶片(大心)

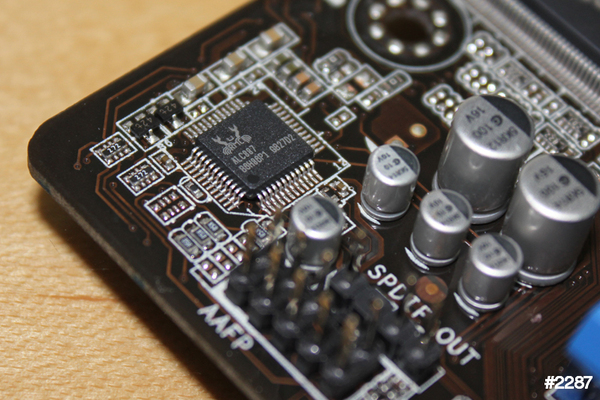

牌子老功能好的Realtek ALC887音效晶片支援8聲道輸出。

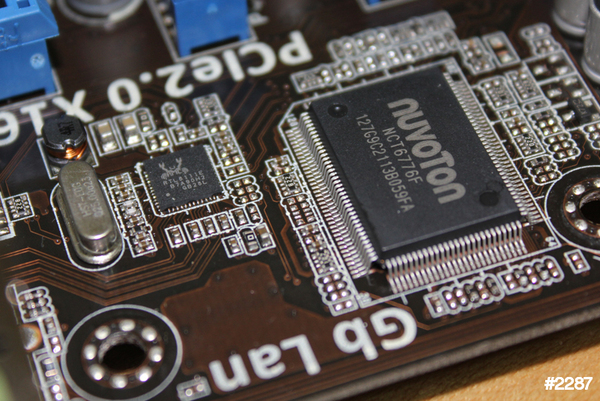

網路也是採用牌子老的Realtek RTL8111E Gigabit晶片,旁邊的nuvoTon NCT6776F SuperI/O晶片也是很常被華碩使用。

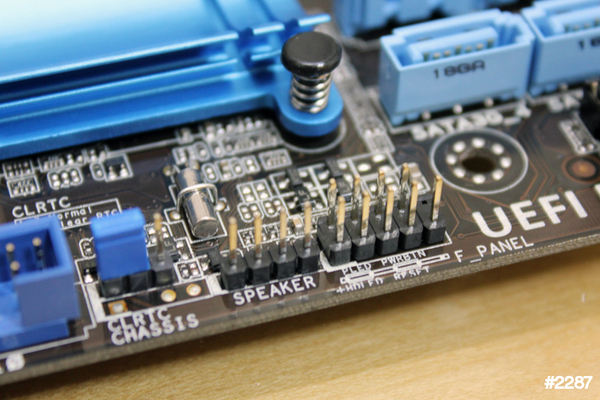

另外發現前面板的針腳座變短,內建蜂鳴器的針腳則是獨立拉出一個座,跟過去常見的20-8 Pin華碩白色排針座不同,而且腳位定義似乎跟技嘉類似。

綜觀這張主機板,重點說明如下:
1. 全PCI-E插槽,1 x PCIe x16及3 x PCIe x1。(爽啦~PCI通通掰掰)
2. 兩條DDR3記憶體插槽。(這價位大都是兩根DIMM設計,4GB x 2也很夠用)
3. 4 x SATA 3Gb/s。(Intel H61晶片組原始最多支援四個SATA連接埠)
4. 風扇座僅提供兩個,一個為CPU風扇座,另一個則為機殼風扇座。
5. 僅有DSUB輸出。(I don’t care!!!身為一個IT黑手,身邊一定有撿來的顯卡)
6. 沒有USB 3.0。(I don’t care!!!現在一張USB 3.0擴充卡兩三百元就有了)

以這張主機板來說,規格及價位應屬實惠,而且基本功能也到位,值得推薦給只是文書或上網的一般使用者;而直接提供的LPT埠及COM埠,更算得上是許多公司老舊電腦更換的首選吧。
