-前言-
上班族總想要多一項收入
身為厭世上班族的筆者，最近也投入很夯的夾娃娃機經營當作副業
下班後要巡機台，補貨以及收錢
最麻煩的就是要帶著一堆零錢四處跑，零錢少說有2~5公斤有夠重
有時候還發現裡面有偽幣，只能自己認賠
筆者最近去買飲料的時候，發現有裝設電子支付投幣器可以刷悠遊卡，真的太方便了!
幾個台主朋友都有開始使用
畢竟現在偽幣和偷竊事件太多了
用電子支付還是比較方便，又讓台主多一層保障!
▼筆者最近去逢甲無人飲料店發現的電子支付投幣器~!
後來還在許多地方，看到這台機器的身影
包括夾娃娃機、自動加水站、無人飲料店、自助按摩椅...等等
筆者靈機一動，覺得很適合用來無人商店的經營!
-產品規格介紹-
聯絡好廠商之後，他們很快速的將機器寄給我
費用是4000元，含一部投幣機+3張測試卡
另外提供測試套件可以串接服務平台
需要注意的是，要跟業務談好服務模式及費用才會提供SAM卡正式開放啟用

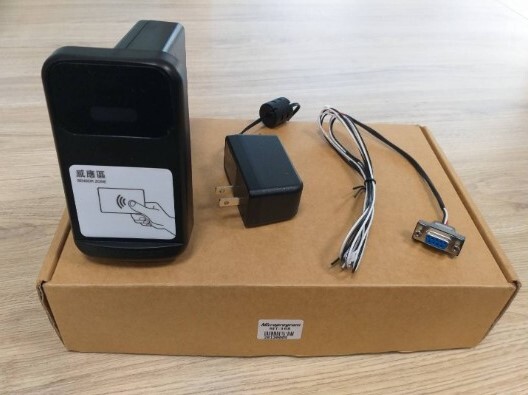

▼這是機器的本體
*特色*
支援 ISO14443A/B 卡片 及 Mifare® 卡片
內建 RS232 通訊介面
4組 SAM Slot 可支援不同票證業者作為安全加密的功能
LED x 4、Buzzer
高對比度 OLED

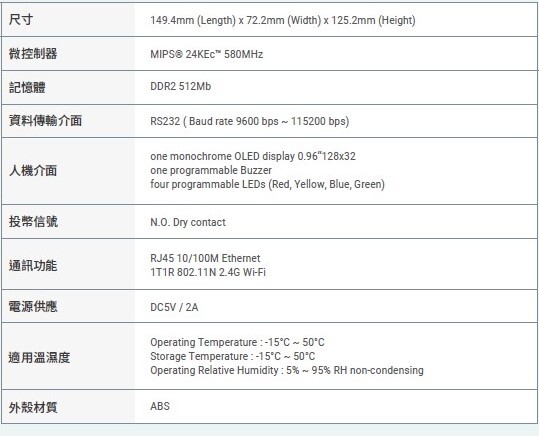

*產品規格*
它是新型態的電子投幣器
使用電子票證(悠遊卡、一卡通、愛金卡)交易扣款
收到錢之後，電子投幣器就會啟動機器
而且機身的大小和舊式的投幣器一樣
把投幣器拔出來之後，就可以裝上電子投幣器，無痛升級
他不只支援固定計費
還可以透過第三方，通知設備收費
-實際開箱心得-
微程式會提供一組後台的帳密
登入後可以看到帳號管理、設備管理、報表查詢

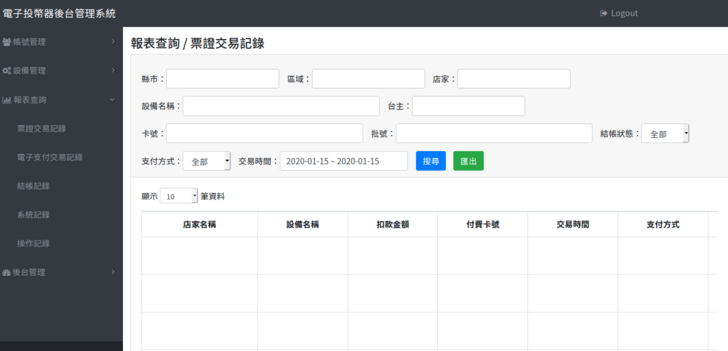

▼後台管理系統
看起來後台功能做的很完善
設備可以輕鬆管理、帳務也可以快速查詢

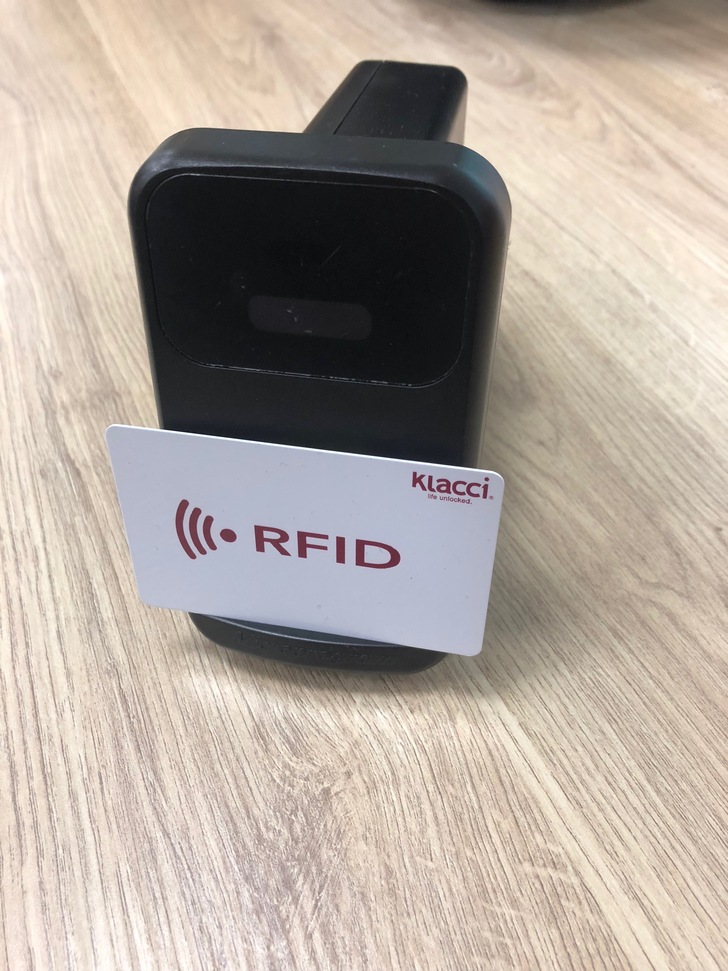

內附三張 RFID 白色測試卡，暫時替代電子票證卡片測試交易
測試版的電子投幣器，僅限使用廠商提供的 RFID 白色測試卡交易
無法使用正式的電子票證卡片
若需要使用正式的電子票證卡片交易可以向微程式詢問相關細節

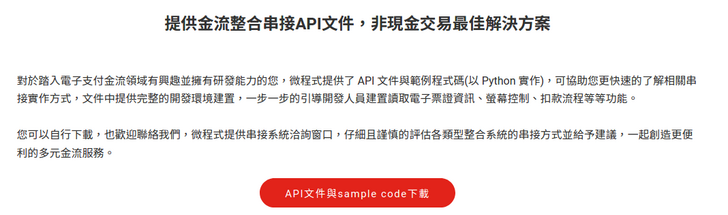

▼官方提供的文件也很清楚
https://www.program.com.tw/product/e-payment/category/controller/sub/mp1807r
這是這次開發的環境
作業系統：Ubantu 16.04 TLS
Python 版本：3.8.02
首先自備USB轉RS232轉接線，準備PC跟電子投幣機通訊使用

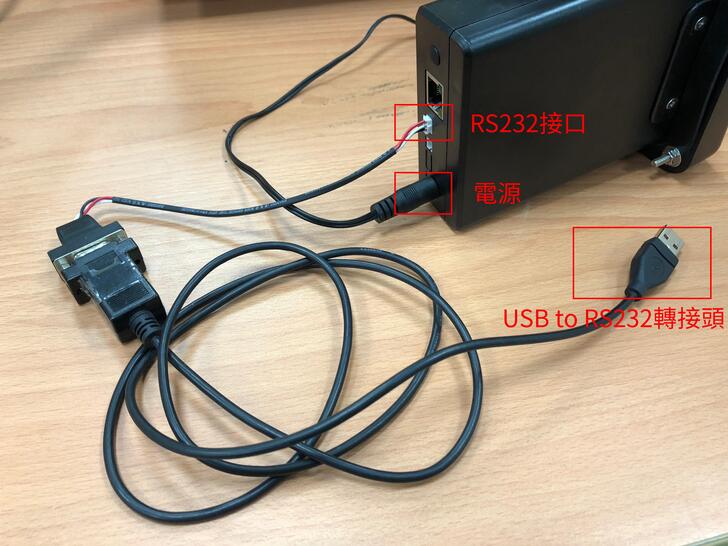

我們將USB轉RS232的轉接頭與電源線接上
再把 USB 接到電腦上面
列出所以有目前接在電腦的USB

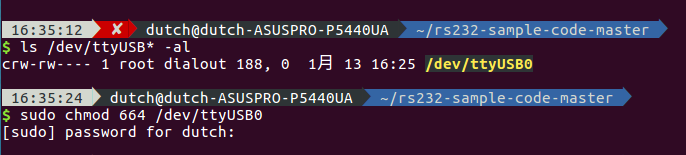

ls /dev/ttyUSB* -al
從列出的結果中找到USB to RS232設備，並開啟我們對此設備的使用權限
sudo chmod 644 /dev/ttyUSB0
到這裡，我們己經確定機器跟電腦連接上了
再來我們可以從剛剛的連結進行下載

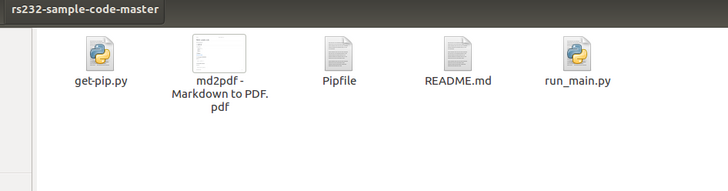

下載後裡面的檔案就有說明文件和我們需要的軟體

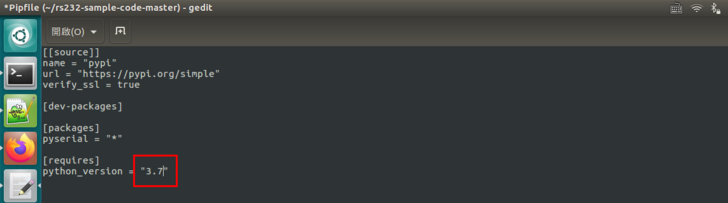

開啟 Pipfile 檔案，修改 Python 的版本
預設 python_version 是 3.7，我要改為 3.8
再來我們要裝一些東西
sudo apt-get install python3
sudo apt-get install python3-pip
sudo pip3 install pipenv
在等待安裝的時間中，我來簡單介紹一下pip、pipenv
pip是python中管理軟件擴充的工具，以後利用pip就可以很方便的對新的擴充工具進行下載和查找。
pipenv主要功能為統一不同版本的python，舉個例子，如果開發出來的程式當初是在3.7版本，但筆者目前的電腦中python的版本同時有3.5和3.7，那在執行開發出來的程式時，電腦該判斷該是用哪一個python的版本，若判斷版本錯誤，便會在使用程式時造成問題，而pipenv提供了一個統一python版本的建制環境。
接下來我們來確認環境是否安裝成功

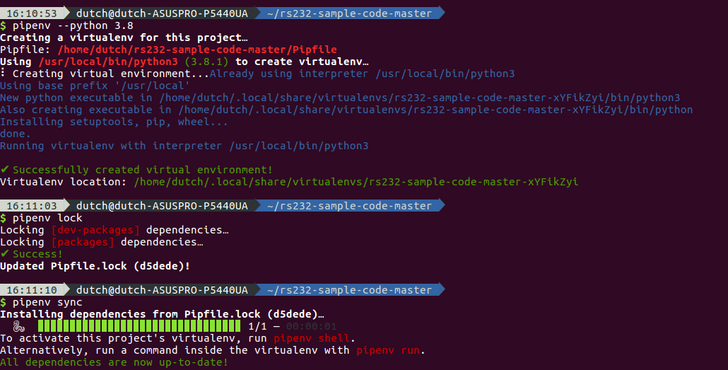

接下來我們可以將終端機打開，並依序輸入下列指令
pipenv --python 3.8
pipenv lock
pipenv sync
如此我們便可以建立一個統一執行python 3.8版本的環境囉～
到這裡，我們就都安裝好了
在終端機輸入

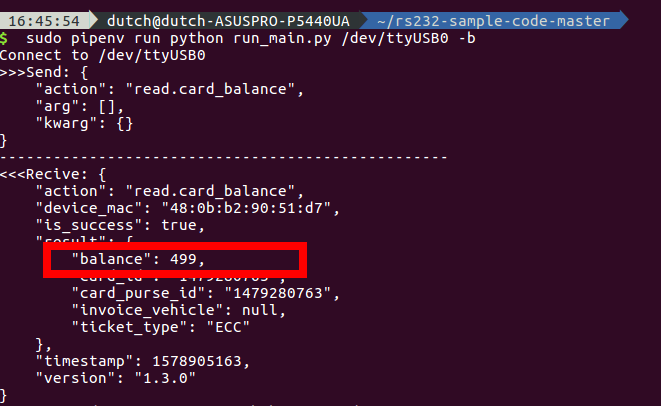

pipenv run python run_main.py /dev/ttyUSB0 -b
我們就能開始查詢餘額了！
上面所標注的balance即為卡片的餘額499
在終端機輸入
pipenv run python run_main.py /dev/ttyUSB0 -t 扣款金額
就能開始對卡片進行扣款
上面所標注的amount為卡片的扣款金額 50
所標注的balance為卡片被扣款後剩下的餘額449
設備看起來都沒問題
我們再來後台看一下有沒有交易記錄

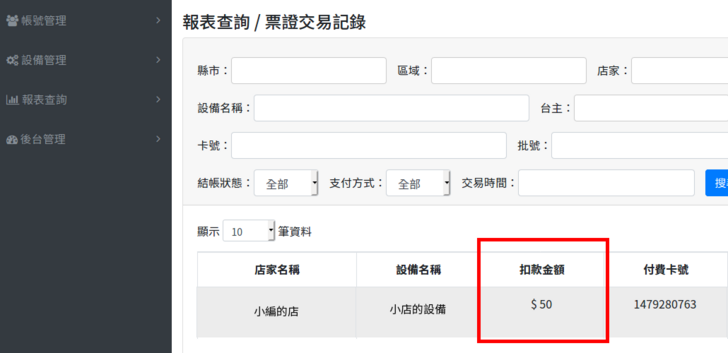

接下來我們可以進入後台管理系統檢查我們的扣款金額
可以發現剛剛的50元扣款已經被紀錄下來了～～真是太方便了～～
若有需要其他的方法
可以在終端機輸入

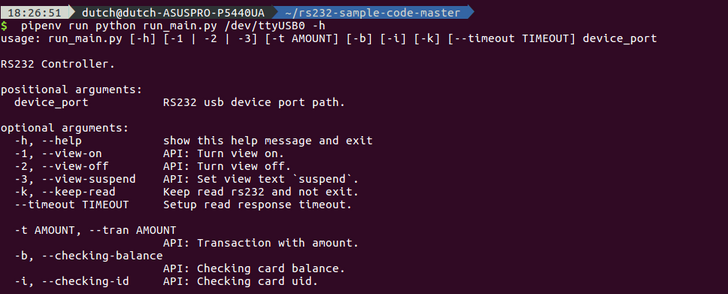

pipenv run python run_main.py /dev/ttyUSB0 -h
如此我們便可以查詢其餘的指令
除了利用terminal下指令的功能外，筆者還發現另外一個可以自動感測卡片並進行扣款的方式，扣款成功後，其GPIO便可以觸發設備動作。
首先先介紹筆者的設備串接

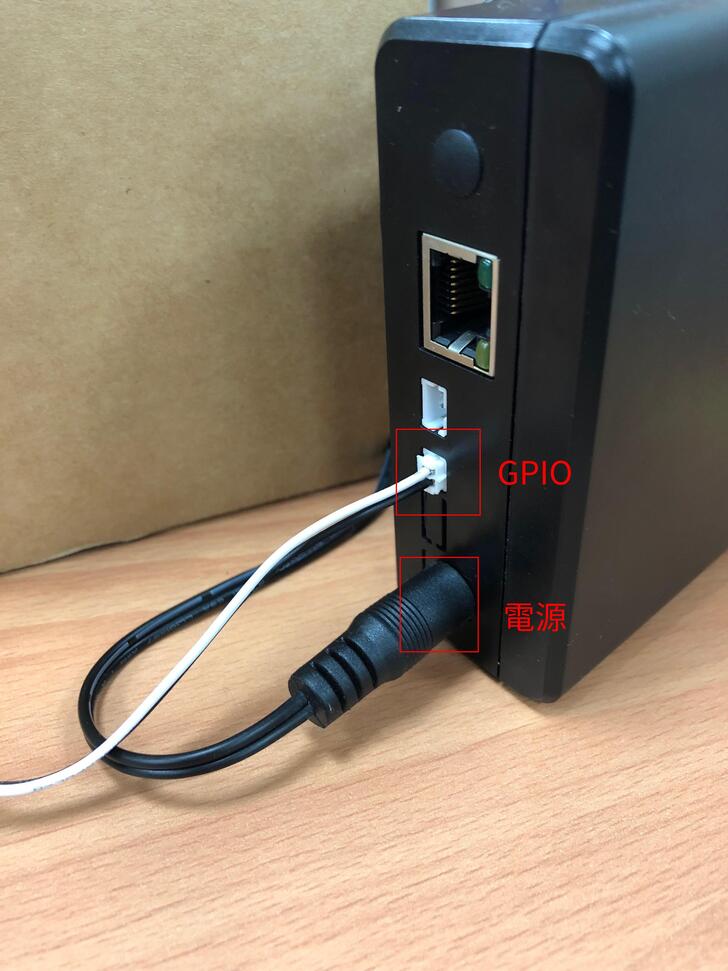

GPIO的孔位是用來在扣款時觸發時間計時板的開關

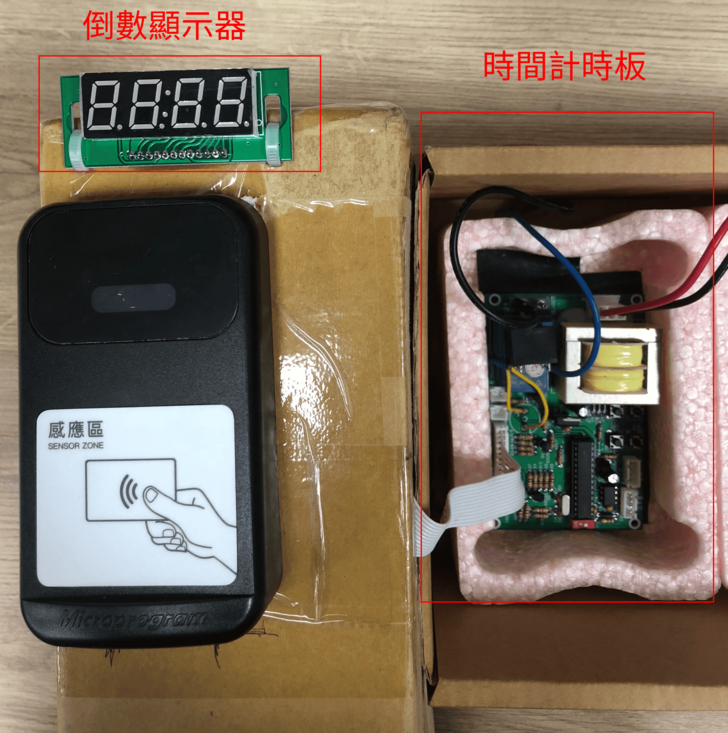

筆者利用電子投幣器連接時間計時板的配置
這裡分享一下筆者利用後台管理系統控制GPIO的方法
深深覺得後台管理系統真是太萬能了～～～

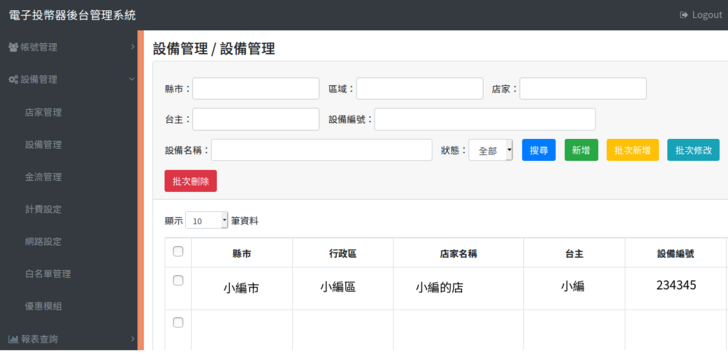

首先先點選設備管理中的設備管理 （我知道 有點饒舌XD)
同樣在找到筆者的設備後，點選修改，便能看到下面的選單

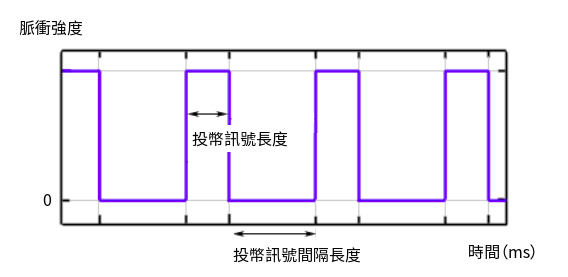

可以看到兩個選項，投幣訊號間隔與投幣訊號長度
這兩個選項就能設定電子投幣器啟動時間計時板的訊號
示意圖大概像上面這張圖一樣
以筆者這次的設定，簡單來講，就是在進行扣款後，利用GPIO對計時板每間隔150毫秒發送持續50毫秒的啟動訊號，來去告訴計時板開始60分鐘的倒數計時
接著我們來設定每次自動扣款的金額

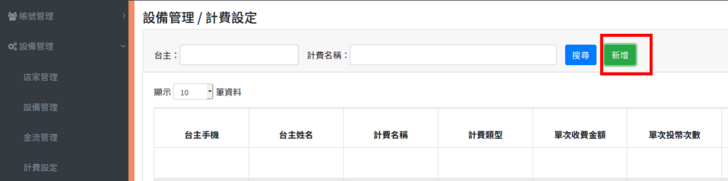

在後台管理系統中，進入設備管理後，點選計費設定

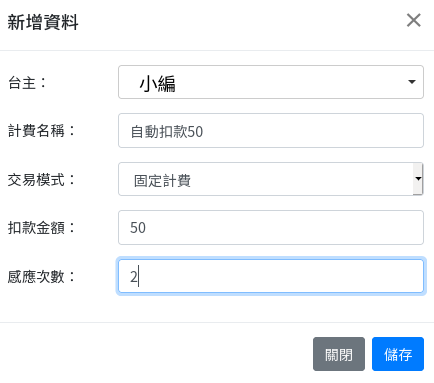

如此我們就建立了一個讓電子投幣器能自動每次扣款50元的模式

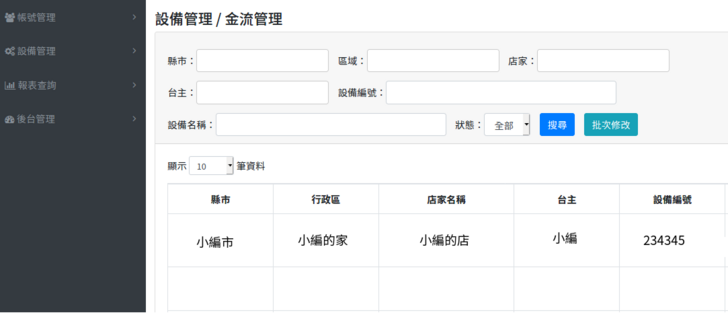

接著進入設備管理後，點選金流管理

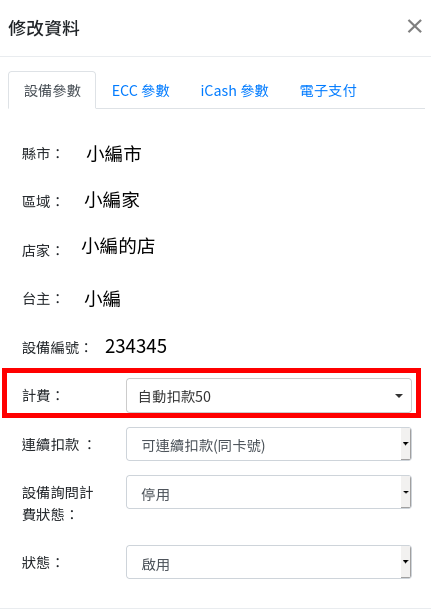

找到筆者的設備編號後，點選編輯設定裡面修改的選項，將原本的通知計費改為自動扣款50
如此便能將原本的藉由terminal下指令扣款的方式變成自動讀取卡片並扣款的功能囉～～

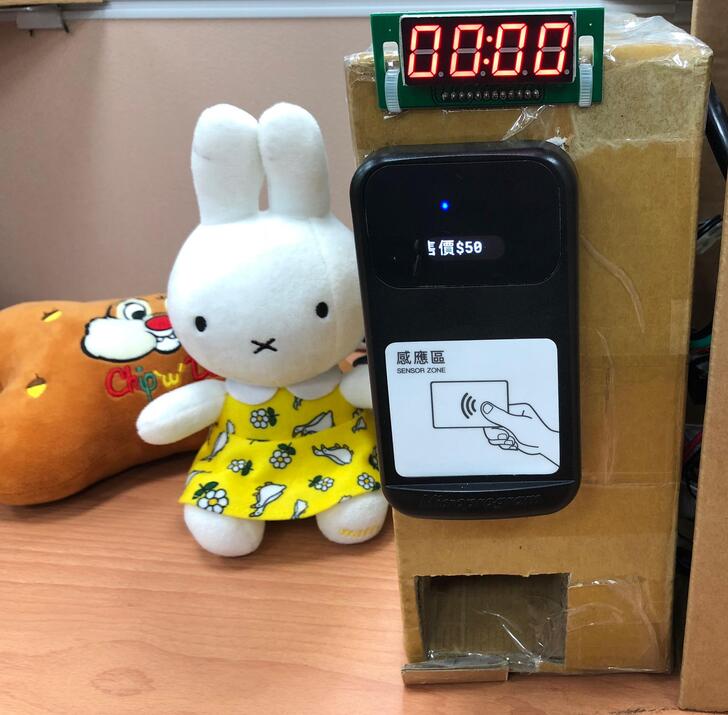

筆者這次結合電子投幣器與時間計時板，便能簡單製作出簡單可商用的電源控制系統。最常見的應用，就是籃球場上的燈柱，只要投10塊錢，便能開燈一小時。下面這張圖片就是筆者的製作出簡單可商用的電源控制系統

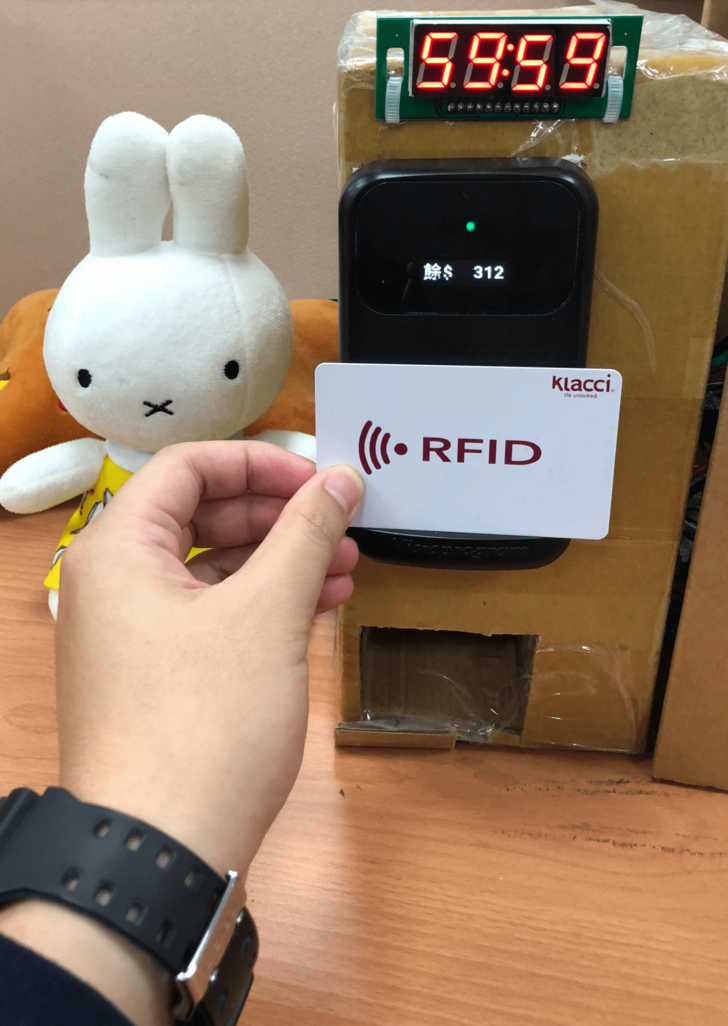

扣款前：
扣款後：
筆者設定的時候，經過扣款後，便能將時間延長至60分鐘並開始斷電倒數。
-開箱心得總結-
以上就是筆者利用微程式所提供的文件與程式所進行的兩個DIY過程：
第一個是利用終端機透過RS232對電子投幣器下扣款與查餘額指令。
第二個是利用後台管理系統，將電子投幣器更改為自動扣款模式並結合時間計時板，做成商用的電源控制系統。

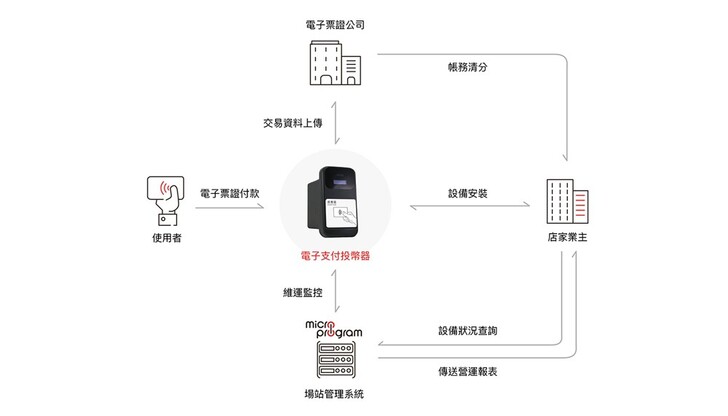

這裡再補充一下電子投幣器的運作原理
跟票證公司的簽約、交易、清分都是由微程式處理
我們只需要把設備接上，就可以使用這些服務
在家就可以透過後台查看交易記錄
收到的錢會自動轉到自己的帳戶
就可以當個在家收錢輕鬆的台主
若有興趣可以去微程式官網看看，他們都很樂於提供協助~
