距離華擎OCF超頻板已經是Z170 OC Formula快要10年
終於在Core Ultra 200合併為太極的子系列重新回歸
以特色搭載超豪華的供電用料 22+1+2+1+1 相 110 SPS
快捷超頻按鈕和 9 組 OC 設定檔，支援 ElmorLabs OCP 插座
滿搭載華擎獨家專利功能 Memory OC Shiel 效降低 EMI 雜訊
Z890 Taichi OCF 硬體參數規格
LGA 1851RL-ILM 腳位
Intel Core Ultra (Series 2) 支援
尺寸：ATX 30.5 x 24.4 cm
供電：22+1+2+1+1 相供電, 110A SPS
記憶體：2 x DDR5 DIMM 插槽、官方超頻時脈達 10133MT/s
Memory Shield 技術
PCIE 擴充：
1x PCIe 5.0 x16
1x PCIe 5.0 x16 (x8 頻寬)
1x PCIe 4.0 x4
儲存插槽：M.2
有線網路：Realtek RTL8126 5GbE
有線無線：Wi-Fi 7、BT 5.4

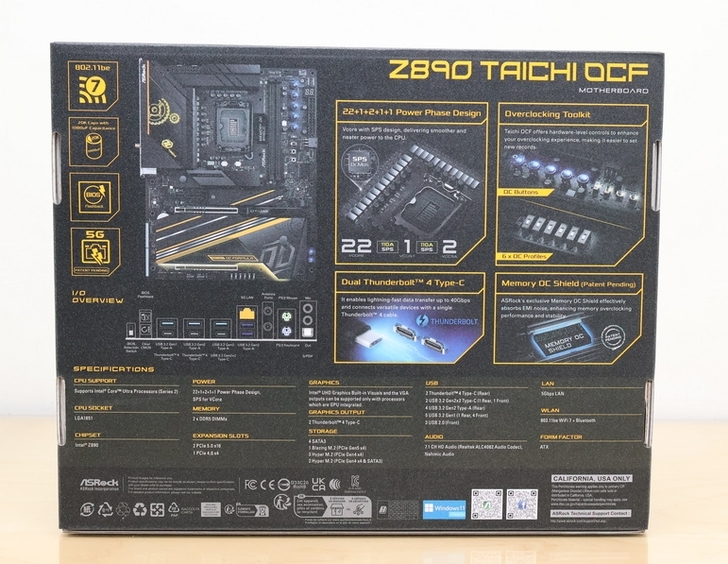

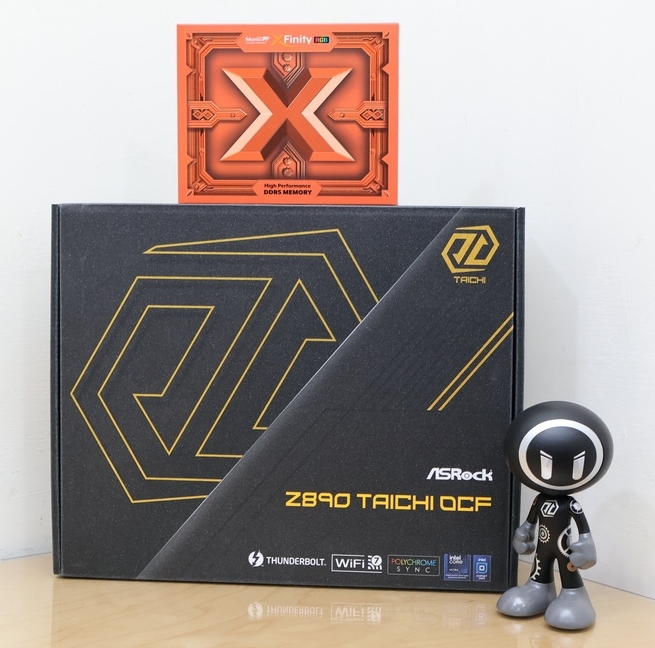

Z890 Taichi OCF 外包裝採用全黑色系跟尺寸也改ATX
保留了OCF黃色系列的主題 ID 設計風格

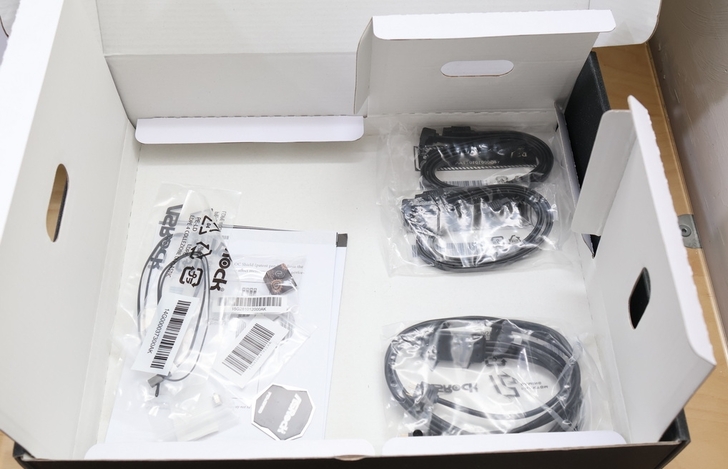

配件：安裝手冊、M.2固定螺絲、M.2銅柱
Taich信仰鍵帽、SATA傳輸線*4、ARGB一轉三線材與熱敏測溫線*2

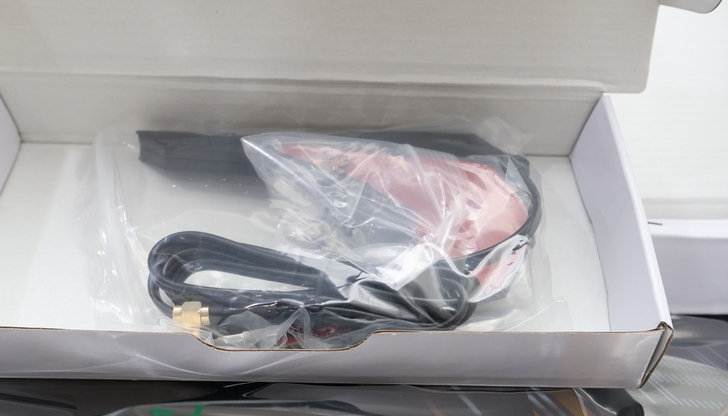

外接ＷｉＦｉ天線

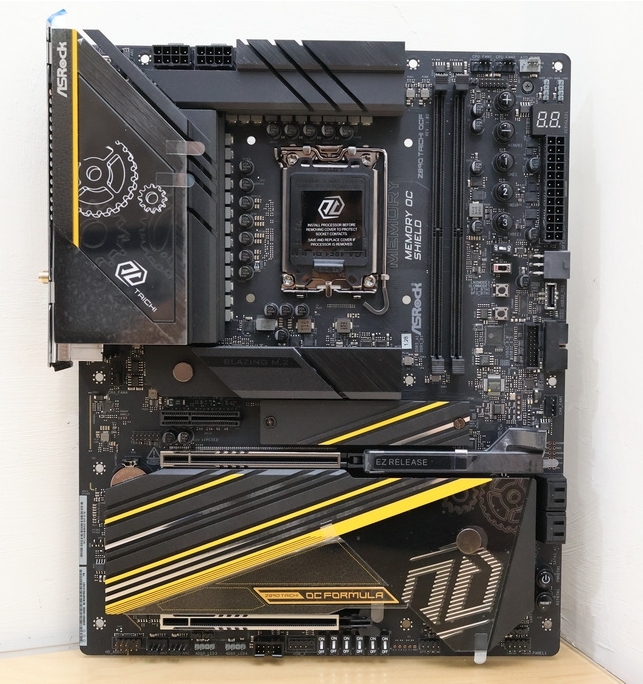

Z890 Taichi OCF外觀採用OCF的黃色系象徵標誌色穿插

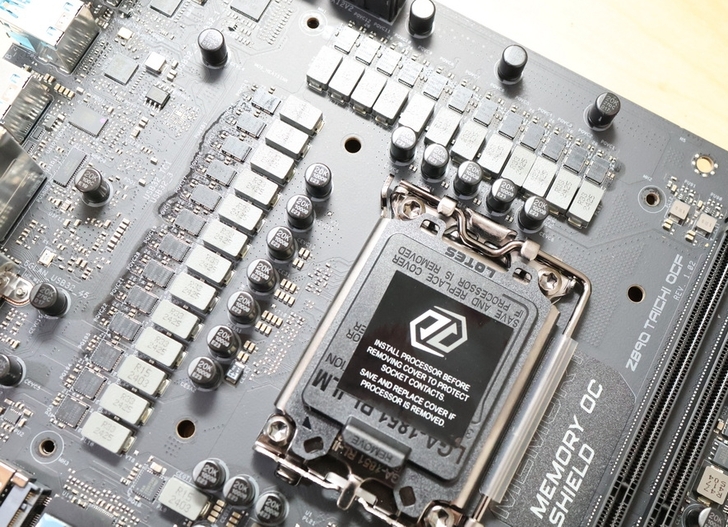

堆料10 PCB 搭載 22+1+2+1+1 相 110A SPS 供電配置

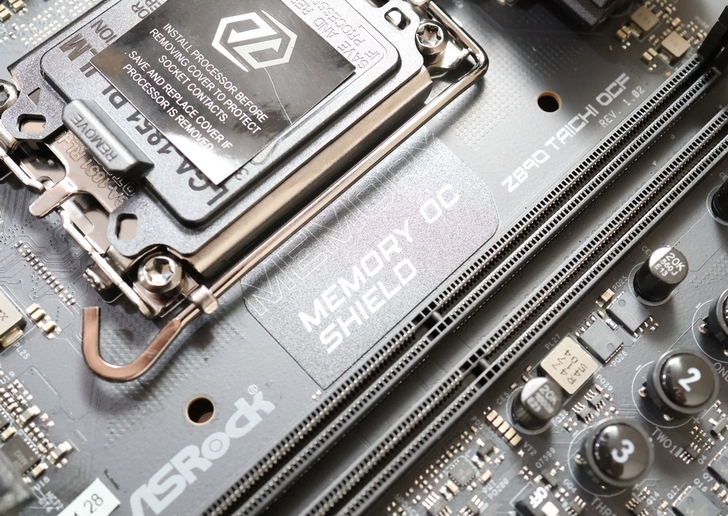

專利Memory OC Shield技術隔絕掉電磁干擾 (EMI) 進一步提升記憶體超頻性能與穩定性

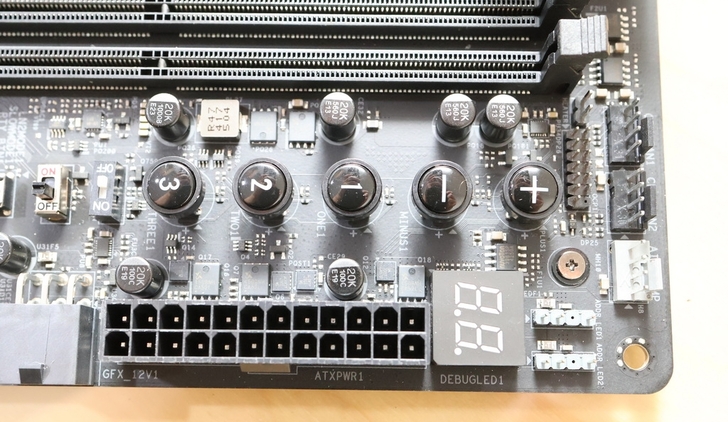

除了Debug燈號以外 OCF 還配置了取多超頻用的實體按鈕，相當豐富可玩性多
快速 OC 按鈕 (+) (PLUS1)、快速 OC 按鈕 (–)
(MINUS1)、NickShih OC 設定檔 1~3、LN2 模式開關 (LN2MODE1)

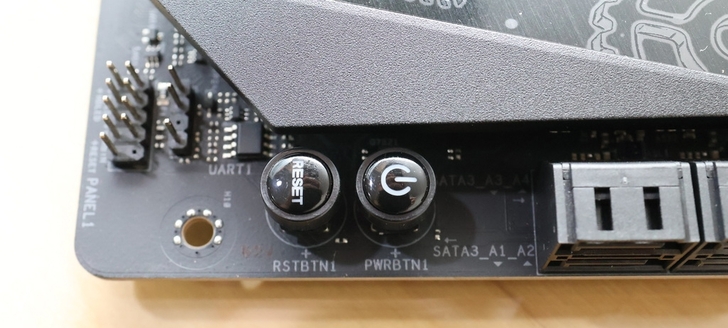

慢速模式開關 (SLOWMODE1)、重開機按鍵 (RTY_BTN1)、安全開機按鈕 (BFG_BTN1)
玩家必備的裸測開關以及重置

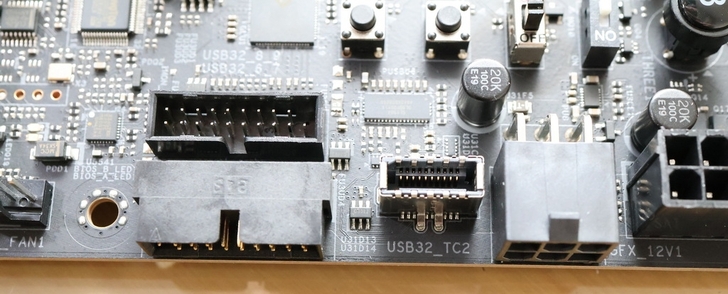

USB機殼擴充性提供兩組19Pin Gen1以及一組USB-C Gen2 20G

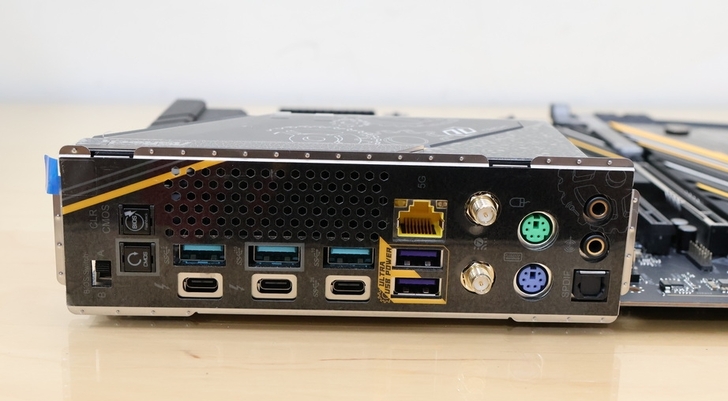

後方I/O配置也相當的豪華
雙 BIOS 切換開關、CMOS 資料清除按鈕 (Clear CMOS)

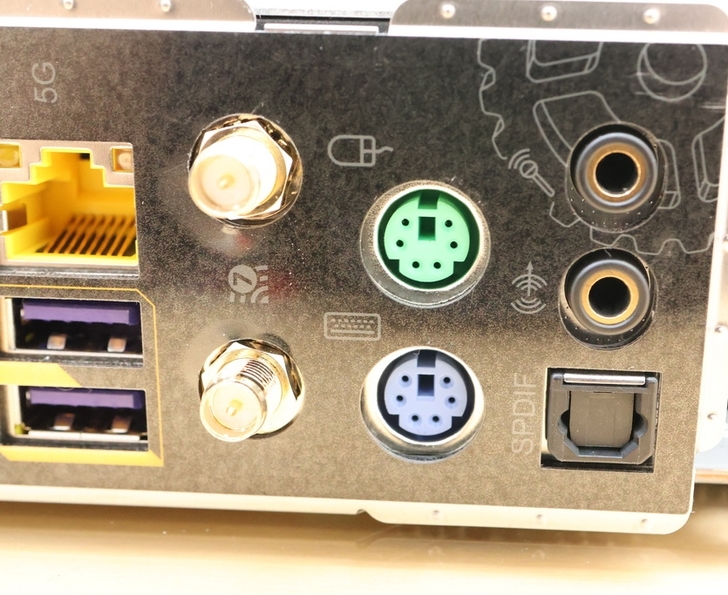

PS/2鍵盤、PS/2滑鼠、Wi-Fi連接、音訊+光纖端子
USB 3.2 Gen1 Type-A、USB 3.2 Gen 2 Type-A*4
USB 4 Thunderbolt 4 Type-C*2、5Gbps RJ-45
尤其是少見的PS/2快要絕跡了 超頻玩家必備
原因在於極限超頻過程中 USB有機會失去作用
只有PS/2不會受影響，此時就可以派上用場了

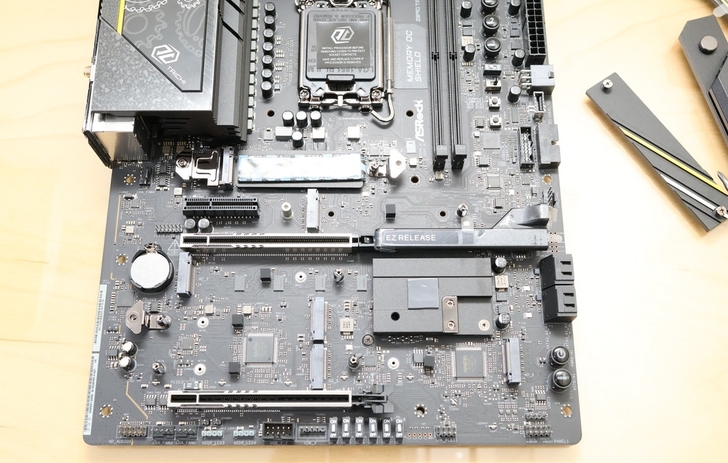

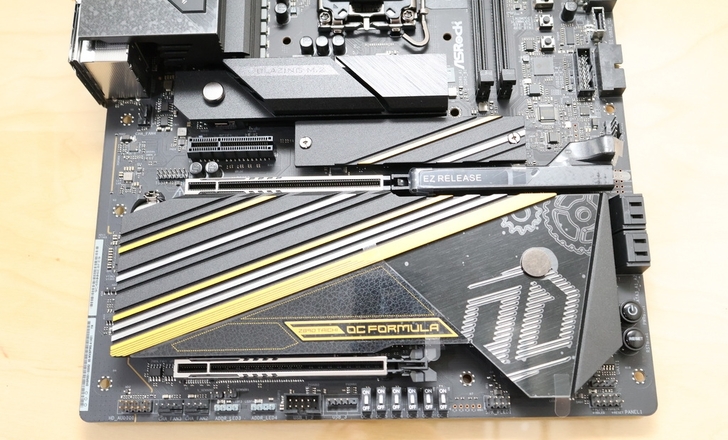

大面積M.2散熱片以及提供 6 組 M.2 NVMe SSD 擴充性相當強
EZ 友善DIY設計所有的 M.2 SSD 插槽免螺絲固定快扣設計

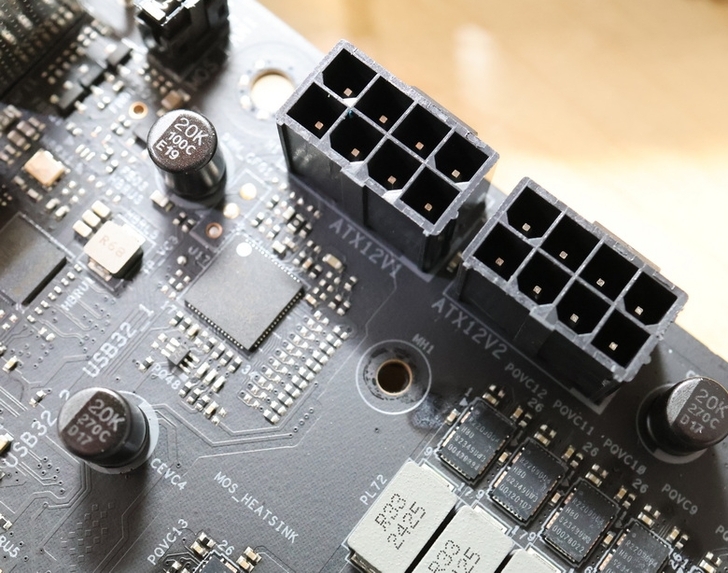

供電採用 22+1+2+1+1 (110A SPS) 以及配置10層PCB相當高階，兩組8PIN供電

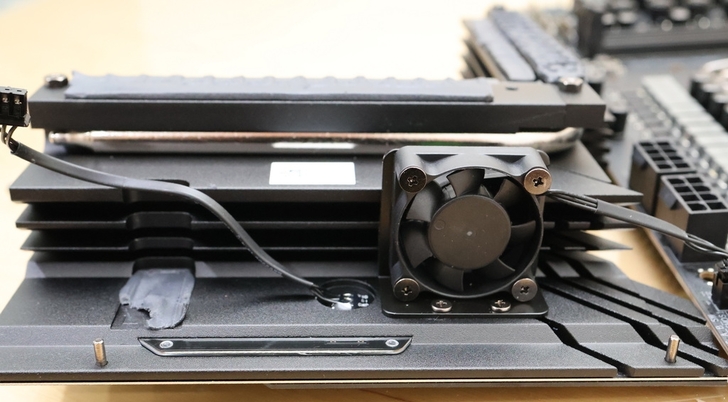

獨立大面積的散熱模組外還配置一組VRM小風扇

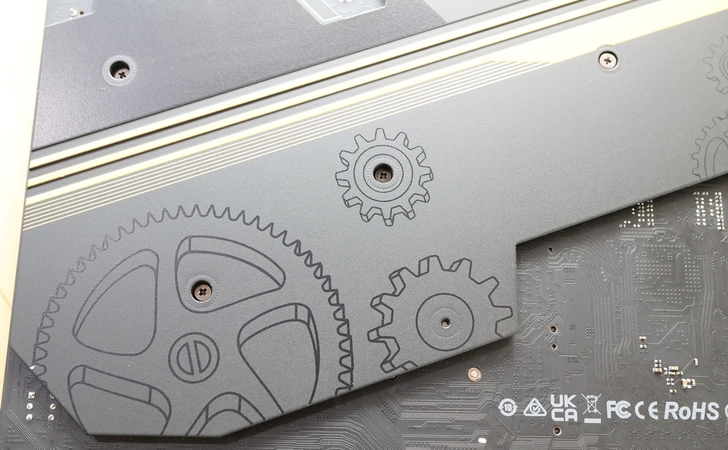

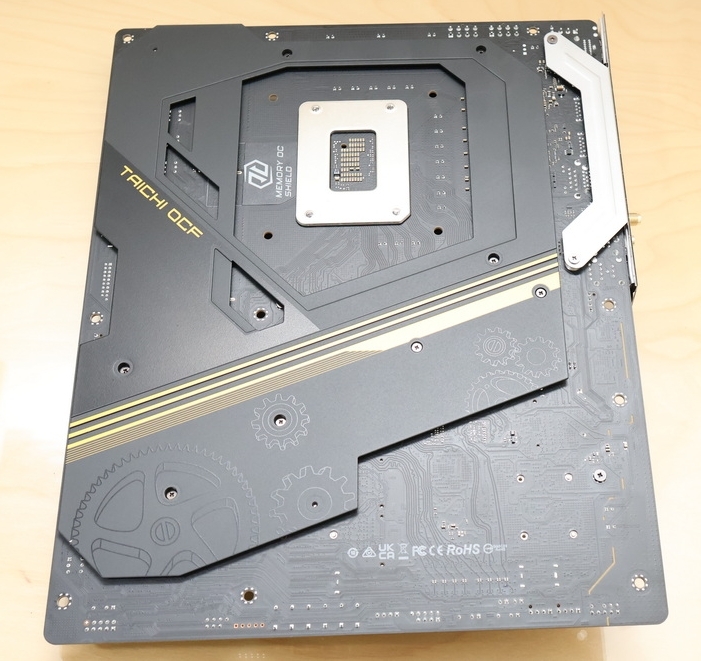

主機板背面配置大面積強化背板
印有太極元素圖騰，象徵著OCF也是太極家族的一員了
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

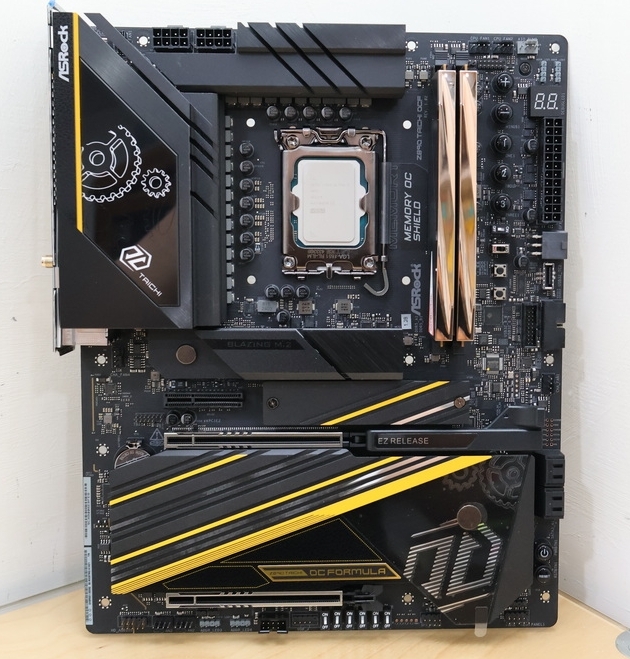

CPU：Intel Core Ultra 9 285K
https://i.imgur.com/av3Hzen.jpeg
主機板： Z890 Taichi OCF @0x113 BIOS

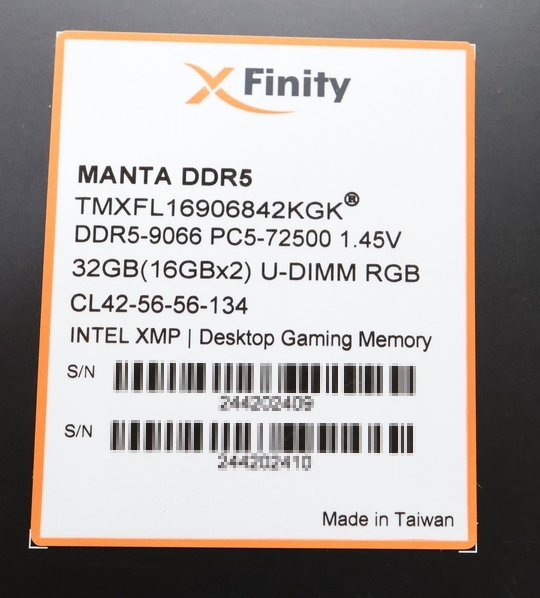

記憶體：v-color Manta XFinity RGB CKD DDR5-9066
固態：三星 990PRO 1TB
空冷：利民 FC140
電源：全漢 VITA GM 750W
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

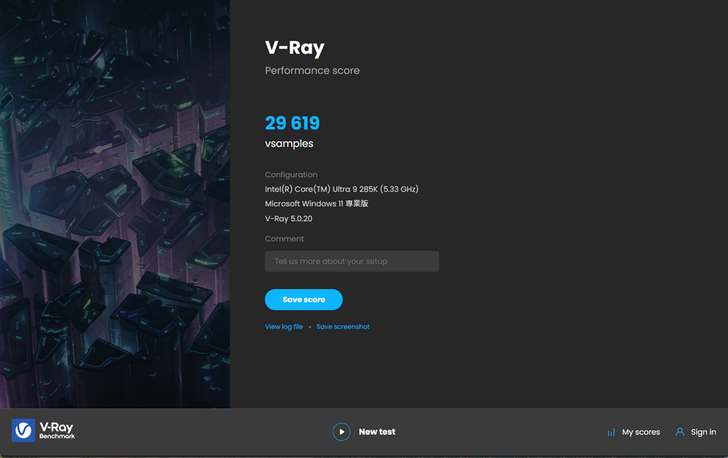

CPU 渲染性能 V-RAY 跑分

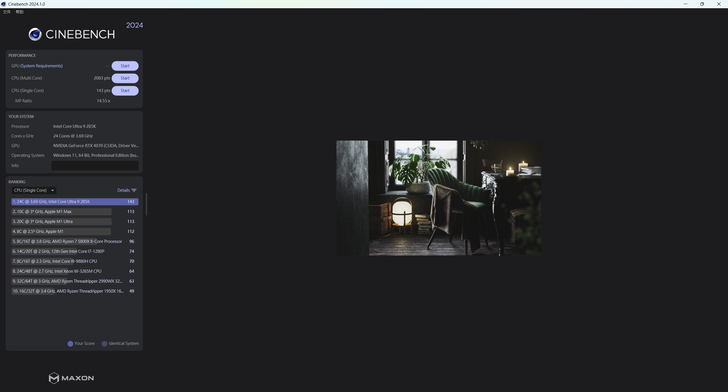

Cinbencch 2024
CPU-Z Bench
預設 AIDA64 Memory D5-9066
讀取頻寬134GB/s寫入頻寬104GB/s延遲88.9

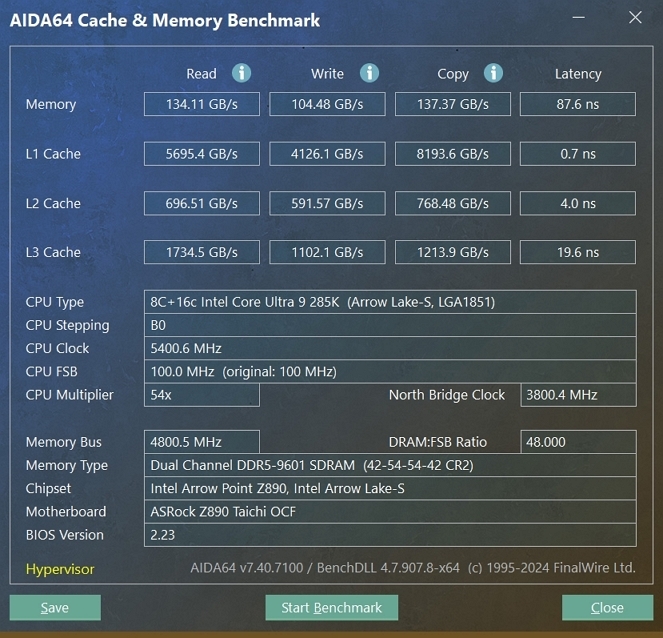

手動超頻上 Gear 2 9600 延遲降為 87.6
讀取頻寬增長性能4.7%
寫入頻寬增長性能4%
對於仰賴記憶體運算的環境來說或者跑AI相當有幫助
Z890 Taichi OCF 測試心得
官方標榜DDR5可超頻破萬加上Memory OC Shiel技術加持更低延遲更高頻率
不過還是要看玩家們持有的CPU控制器以及記憶體模組產品體質因素
整體硬體擴充性強，也加入了EZDIY設計(M.2免螺絲/顯卡快拆)
玩家超頻樂趣的硬體設計思維NickShih's OC Profile Button
以及加入了 Renesas RC26008 時脈產生器晶片功能
讓玩家琢磨超頻獨立調整 BCLK / PCIe / DMI 頻率等
Z890 Taichi OCF整體來說還是跟各家對位的2DIMM Z890一樣
算是象徵宣示性的高階超頻產品，瞄準的是超頻+信仰的玩家族群
