很高興T客邦王團以及OCZ大批人馬可以遠地來到高雄舉辦活動,久久才一次當然要報名參加啊!

2:00開始上課,上課前先看一下扮手禮,有甚麼....


▲ OCZ磁鐵

其實重點再一本OCZ的漫畫中,看完之後,不懂SSD的人一定馬上就懂了,而且本次的試卷有大量題目從其中出現!


▲ 報到的時候下了一點點小雨,但還是不減高雄人的熱情啊!


▲ 現場有這麼多的同學聚精會神地聽講師講敘SSD的奧妙啊!


▲ 大家可以看出這張投影片左邊與右邊有何不同嗎?感覺上左邊的最高傳輸率是200MB/sec,右邊504MB/sec是他的兩倍多,有桌友說SATA2與SATA3的差別,但是光以這個來說有一點武斷,當然SATA3的理論傳輸率會比較高,但是重點來了,SSD比的其實不是誰最快,而是誰不是最慢的,會拖垮整體效能的其實是老鼠屎裡的一顆粥,噗,說反了,是粥裡的一顆老鼠屎了,或許是被滿滿的人牆擋住了,大家往下看,小Block的傳輸速率才是關鍵啊!0.721與28.09,相除是38.9倍啊!


▲ 安裝SSD要注意是否插在SATA3上以及是否開啟AHCI。


▲ SSD的有哪幾種種類呢?想必上面這張投影裡的字還看的清楚,不就是SLC,MLC,然後重MLC的顆粒中挑選出較優質做為eMLC(enterprise Multiple Level Cell)做為企業級儲存裝置使用,我在HP以及IBM的storage研討會中有聽說過!

MLC (Multiple Level Cell): 3000 P/E 程式/抹除

eMLC (Enterprise Multiple Level Cell)

SLC (Single Level Cell)

TLC (Triple Level Cell):講師補充說明的顆粒形態,是爽爽爽所生產的。


▲ NAND內部構照

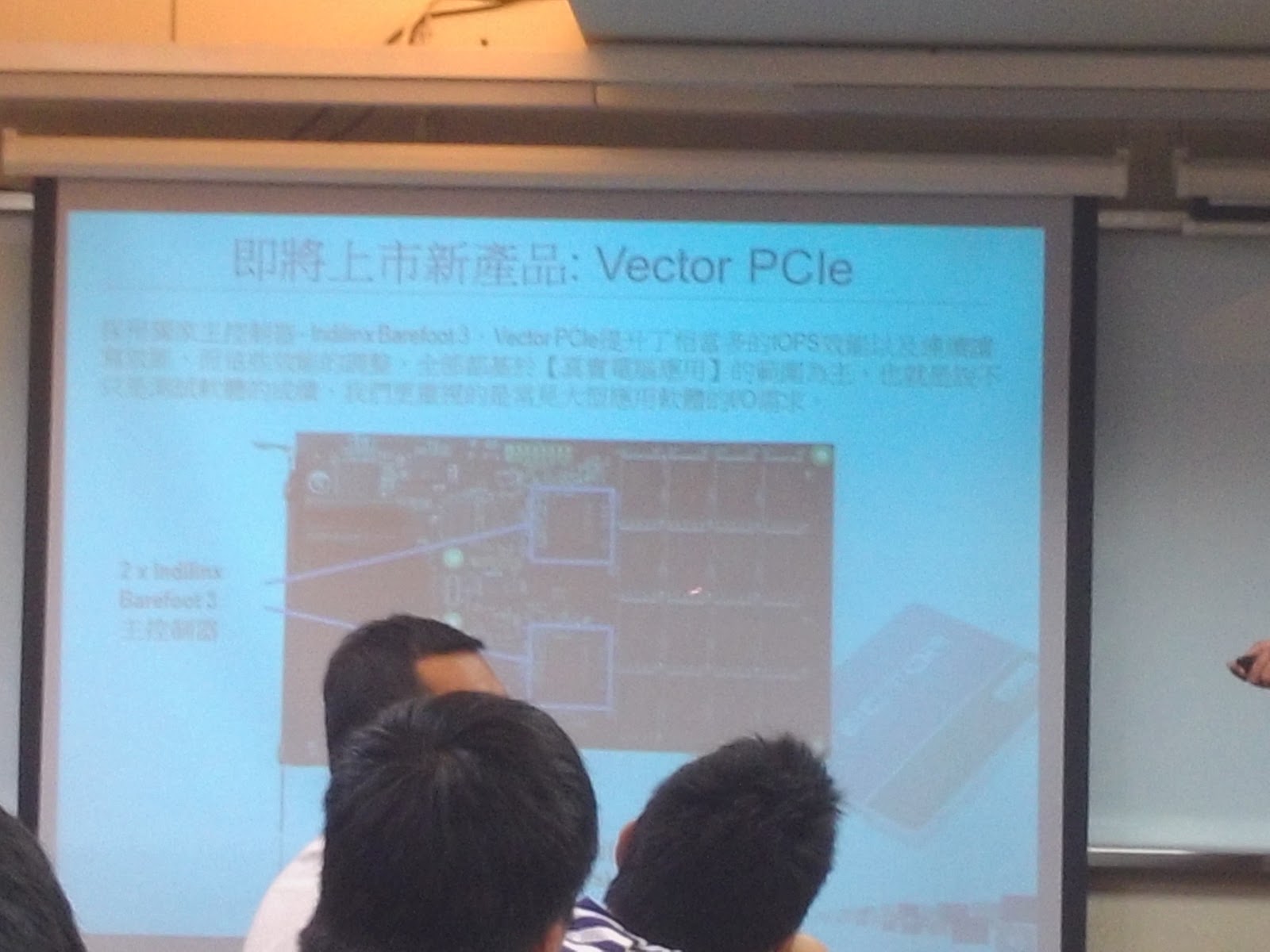

▲ 即將上市的PCIe版本的SSD,不過我已經在 PCHOME看道鋪貨了!





▲ 講師解釋RAID 0的架構,講到RAID這又是另一篇文章了,這在計算機組織與結構這本書禮有!RAID 0簡單說就是兩顆合成一顆使用,容量相加,RAID 1就是同樣的資料抄寫到兩個硬碟做資料保護。

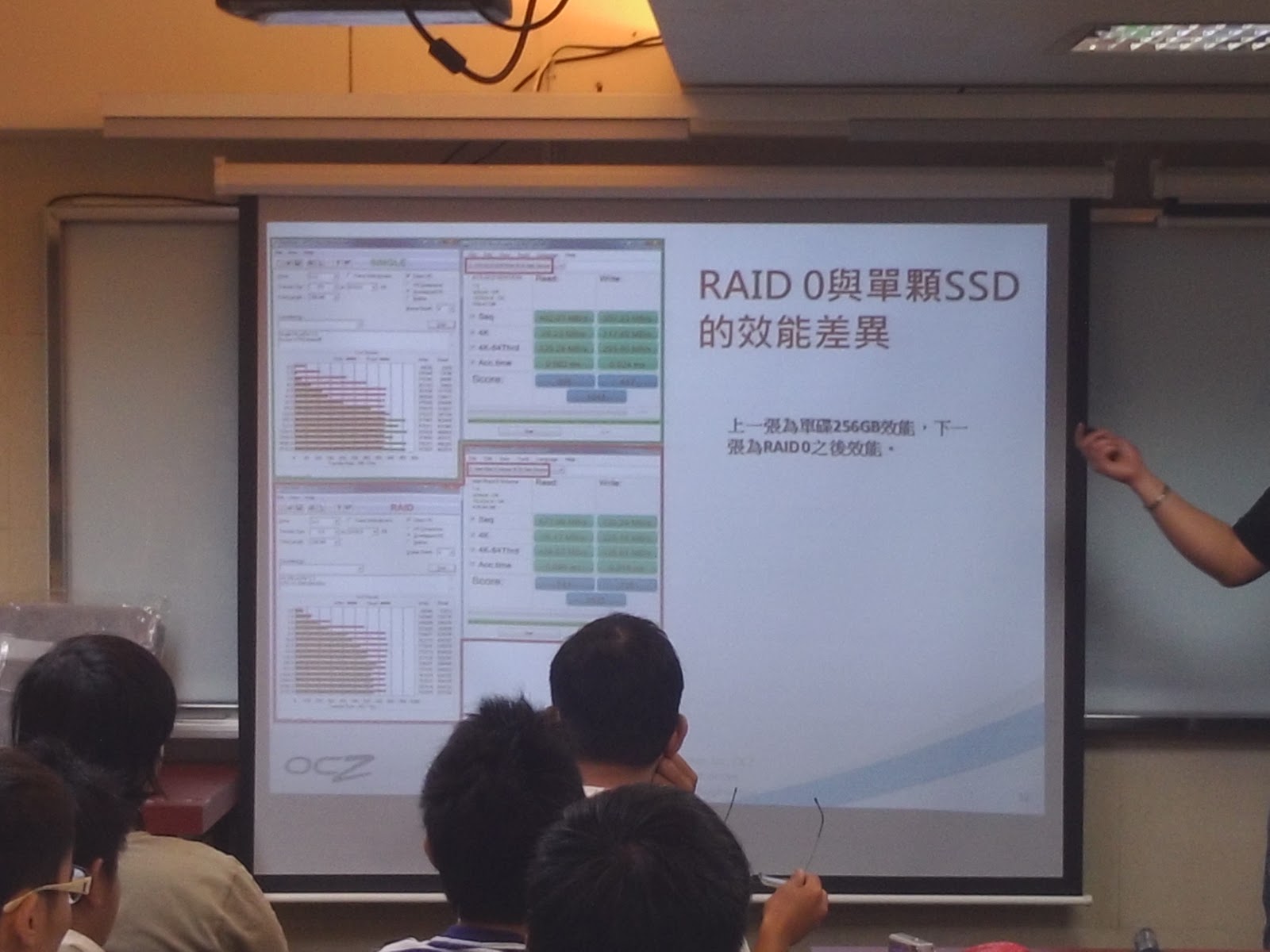

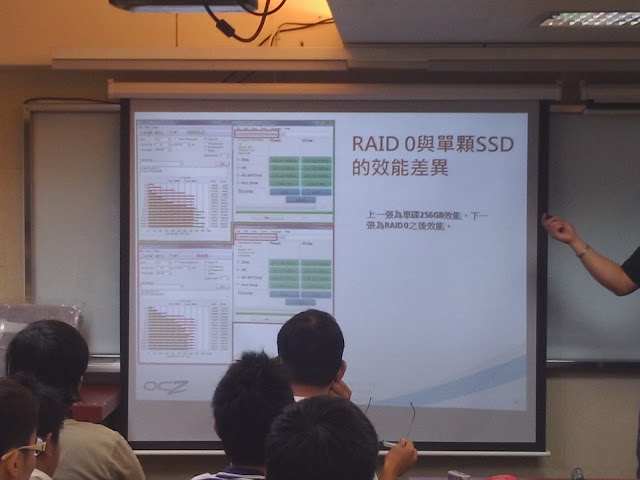

▲ RAID 0的效能增長在這張圖解釋得很清楚,但大家應該字太小沒看清楚,不過讀過計算機組織與結構都知道差別。RAID 0工作原理就是將要儲存的資料各別寫入每一顆硬碟中,硬碟數量多寡可能是兩顆以上,理論值是總共幾顆就有幾倍,但實際上會受到晶片能力與通道寬度的影響(如SATA2,SATA3,是故不可能會同等於理論值)。

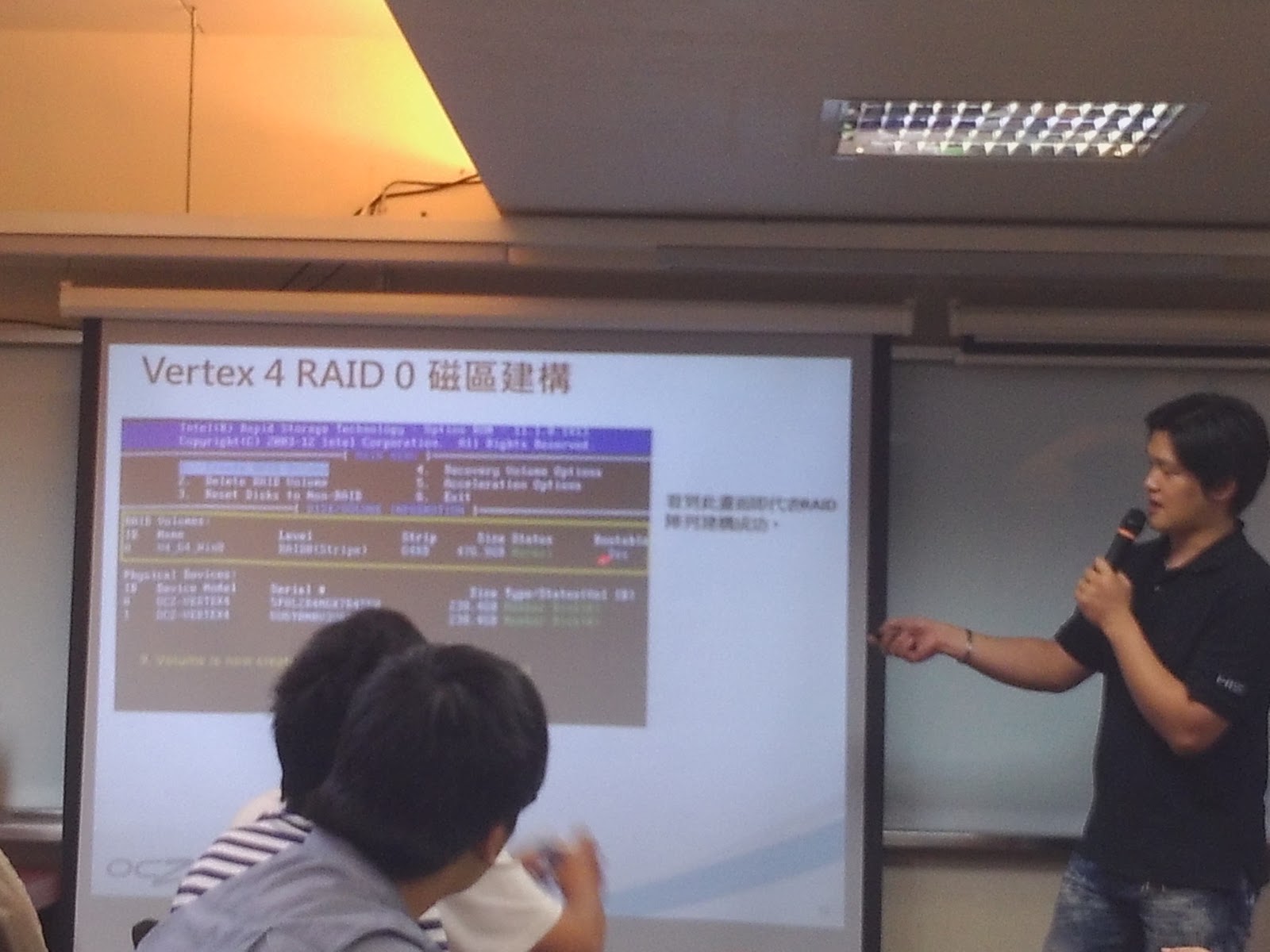

講師以ASROCK x75主機板來說明,先進BIOS→SATA-RAID(AHCI)設定,然後按Ctrl-I到RAID BIOS設定RAID

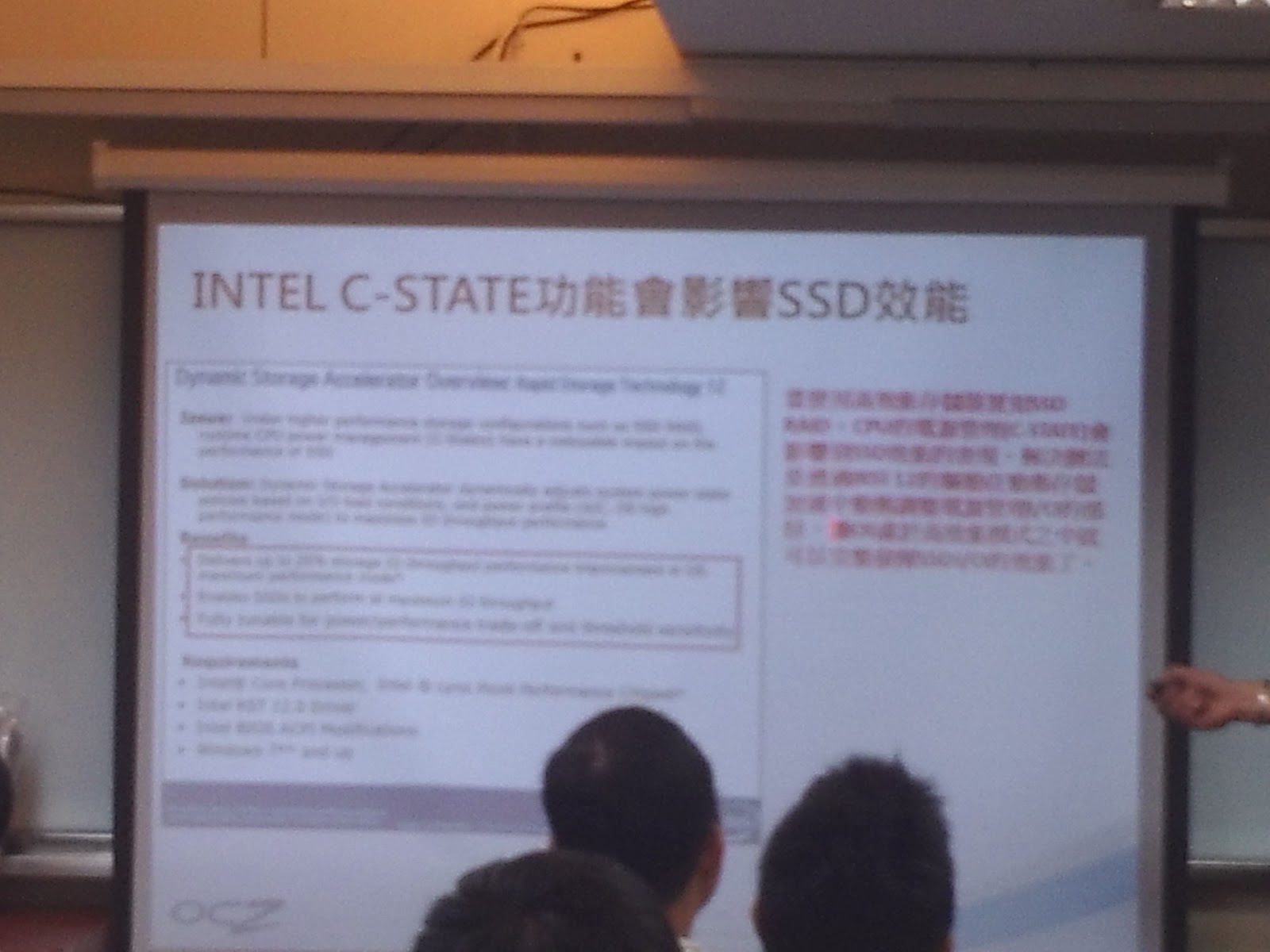

C-State電源管理的自動降壓功能會讓SSD的效能下降,所以....
解決方式

1. 安裝IRST(Intel Rapid Storage Technology) 12Driver
2 關閉C-State (C1~C6)

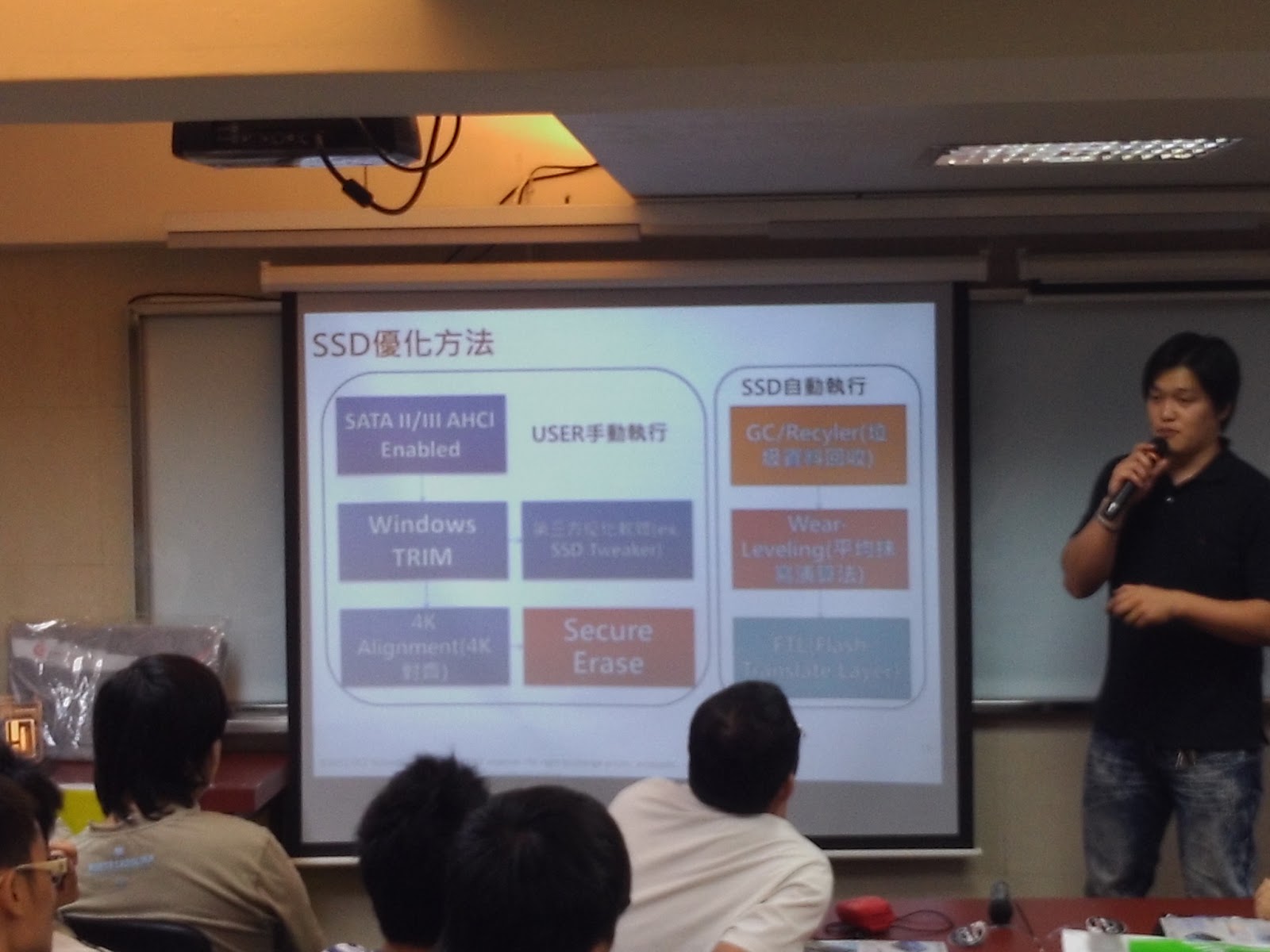

優化:

1. 使用SATA3並開啟AHCI、使用Windows 7,Win7的Trim指令是預設開啟,不只加速寫入資料,並有平均抹寫的效益,延長磁碟壽命。

2. 4k alignment: 未做4k對齊,效能會下降40%喔,其道理很簡單,就跟學程式語言或者compiler時裡教的Byte alignment是一樣的道理。Memory中也是以4KB做為一個page的單位,而NTFS、EXT3、HFS+等常用的檔案系統格式,也是以4KB為一個叢集,如果寫入一個4KB的檔案到SSD時,效率最高。

3. SSD Tweak Software:也就是使用SSD優化軟體調校系統效能。比如說這套SSD Fresh(http://pcuser.pixnet.net/blog/post/30204771)。


    ▲ 右上可以看出,這台展示用的裸機搭載了一顆讀取455MB/S以及寫入515MB/S的SSD。

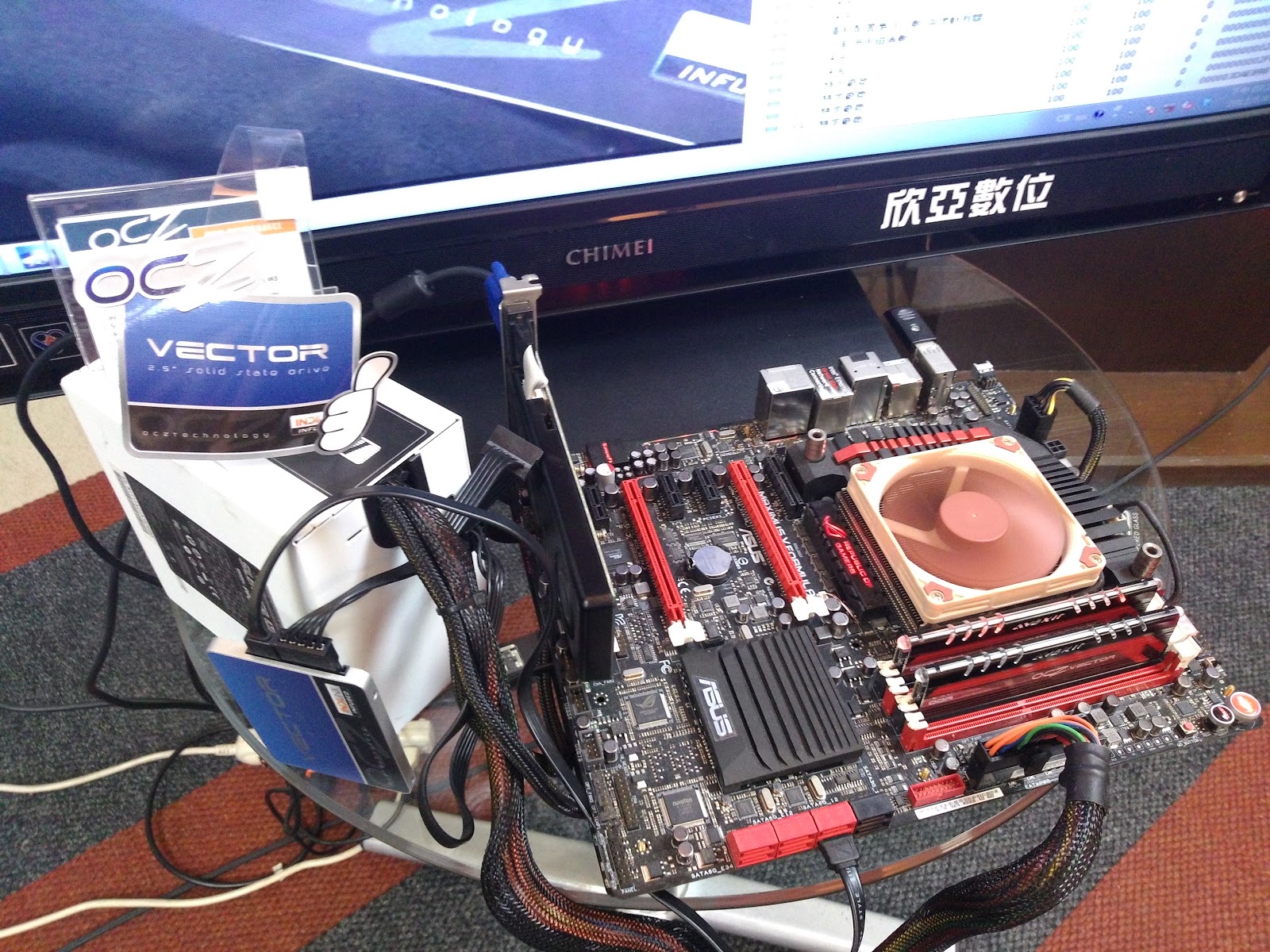

▲ 欣亞數位提供的Monitor(廢話),ASUS的主機板,特別是矮板的風扇,兩條全高的超頻記憶體。重點是主角OCZ Vector。





▲ 最左邊是今天二獎昆盈休閒者耳機,然後左邊是今天摸彩品無線滑鼠。





▲ 主角OCZ Vector的產品規格,都是英文喔,很認真地翻譯如下

- 廠商名稱:OCZ (美商飢餓鯊科技)
- 廠商網址:http://www.ocztechnology.com
- 系列容量:128GB, 256GB, 512GB
- 控制晶片:Indilinx Barefoot 3 Controller
- SATA 6GB/s, 8ch 16way interleaving
- Synchronous Premium(因為我看到這張Specifications我才把考卷第九題改成正確答案)
- 尺寸:99.7 x 69.75 x 7 (mm)
- 介面:SATA III / 6Gbps
- 重量:115g
- 電源控制管理:待機0.9W,啟動2.25W
- 儲存顆粒:25nm IMFT快閃記憶體 (MLC NAND Flash)
- 備註:提供Acronis的SSD備份軟體
- 伍年保固喔
- 支援NCQ/TRIM
- 最高讀取550MB/s,最高寫入530MB/s
- 4KB隨機寫入最高95000 IOPS
- 4KB隨機讀取最高10000 IOPS (IOPS就是攻速,漫畫裡寫得很有趣) 廠商名稱:OCZ (美商飢餓鯊科技)
- 廠商網址:http://www.ocztechnology.com
- 系列容量:128GB, 256GB, 512GB
- 控制晶片:Indilinx Barefoot 3 Controller
- SATA 6GB/s, 8ch 16way interleaving
- Synchronous Premium(因為我看到這張Specifications我才把考卷第九題改成正確答案)
- 尺寸:99.7 x 69.75 x 7 (mm)
- 介面:SATA III / 6Gbps
- 重量:115g
- 電源控制管理:待機0.9W,啟動2.25W
- 儲存顆粒:25nm IMFT快閃記憶體 (MLC NAND Flash)
- 備註:提供Acronis的SSD備份軟體
- 伍年保固喔
- 支援NCQ/TRIM
- 最高讀取550MB/s,最高寫入530MB/s
- 4KB隨機寫入最高95000 IOPS
- 4KB隨機讀取最高10000 IOPS (IOPS就是攻速,漫畫裡寫得很有趣)





▲ 贈品囉,OCZ Vector 3 LP,有五位100分的同學來抽獎,雖然我這次是第三次拿滿分,但是沒有抽中大獎過,這場也不例外,但我會再接再厲的,其中一顆被同桌桌友抽走囉,另一顆就是參賽文章見真章囉。





▲ 抽獎贈品,這個不用解釋囉!







▲ 前面滑鼠是100分的抽獎贈品(也是我得到的獎品,家裡滑鼠多,所以送給同桌桌友,希望文章能得到別的贈品),後面式掃地機器人為隨機抽獎品!






▲ OCZ Vector很高調的把控制器Indilinx infused寫出來,用料好才敢寫啊,我喜歡!






▲ OCZ Vectorx!

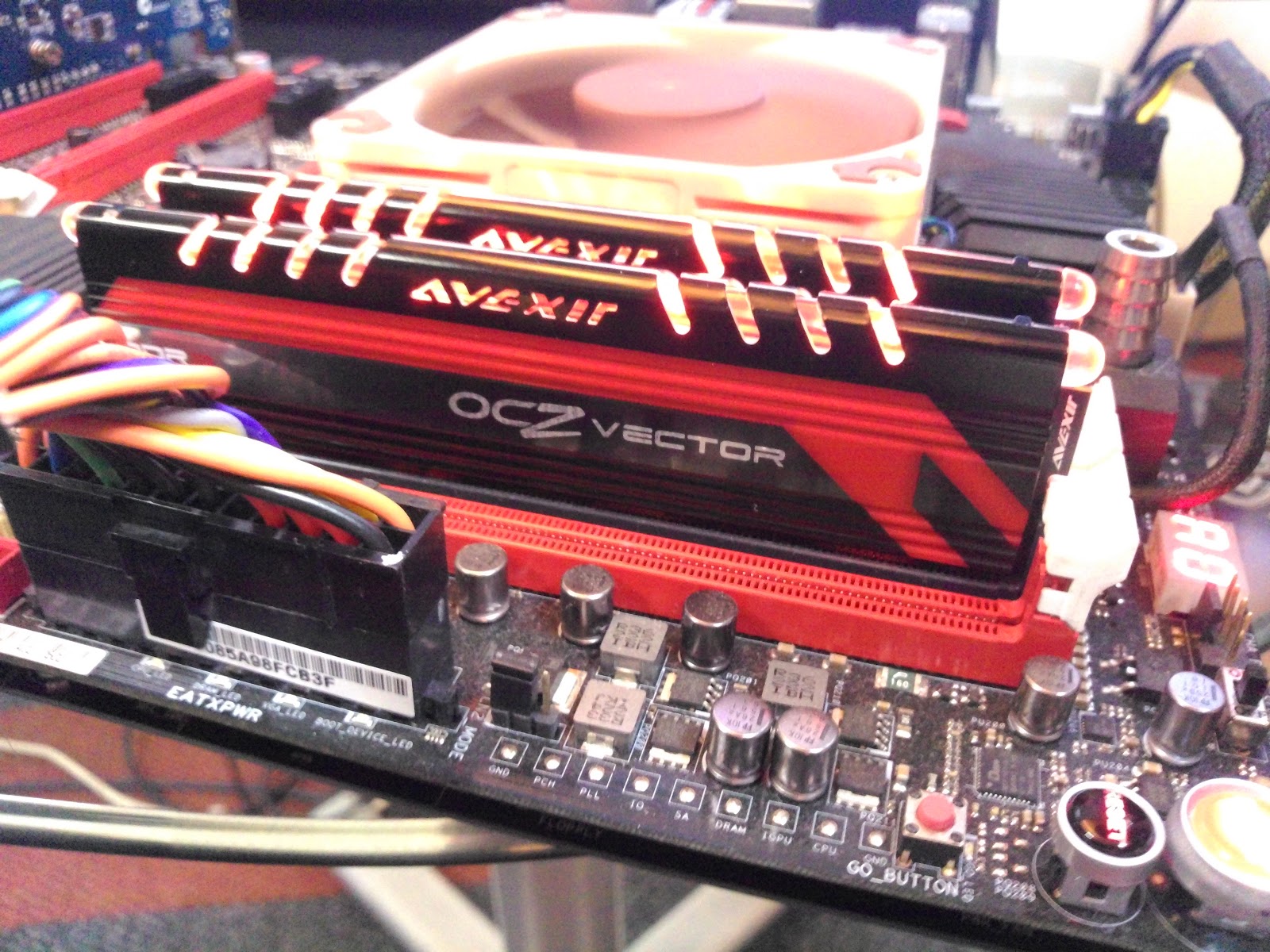

▲ 原來是大名鼎鼎的AVEXIR超頻記憶體啊!









▲ 另外兩顆OCZ Vector Max IOPS與LP,名稱看來就知道IOPS是主打攻速!


●鋁合金7mm超薄外殼
●最快連續讀寫(R:550MB/s, W:530MB/s)
●軔体回覆速度更為快速
●附贈資料備份軟体
●業界最低耗電源設計IDLE: 0.9W / ACTIVE: 2.25W

OCZ Vector 3 LP
●最快連續讀寫(R:550MB/s, W:520MB/s) 只在寫入比Max IOPS低一點
●主控制器晶片:LSI SandForce SF-2281
●記憶體顆粒:MLC NAND flash;
●傳輸介面:SATA 6Gb/s
●尺寸:99.7 x 69.75 x 7mm;
●重量:116克
●支援性:原生TRIM支援、RAID 0陣列支援
●平均失敗時間:200萬小時
●seek time:0.1ms
●保固:三年



▲ 現場樣機。

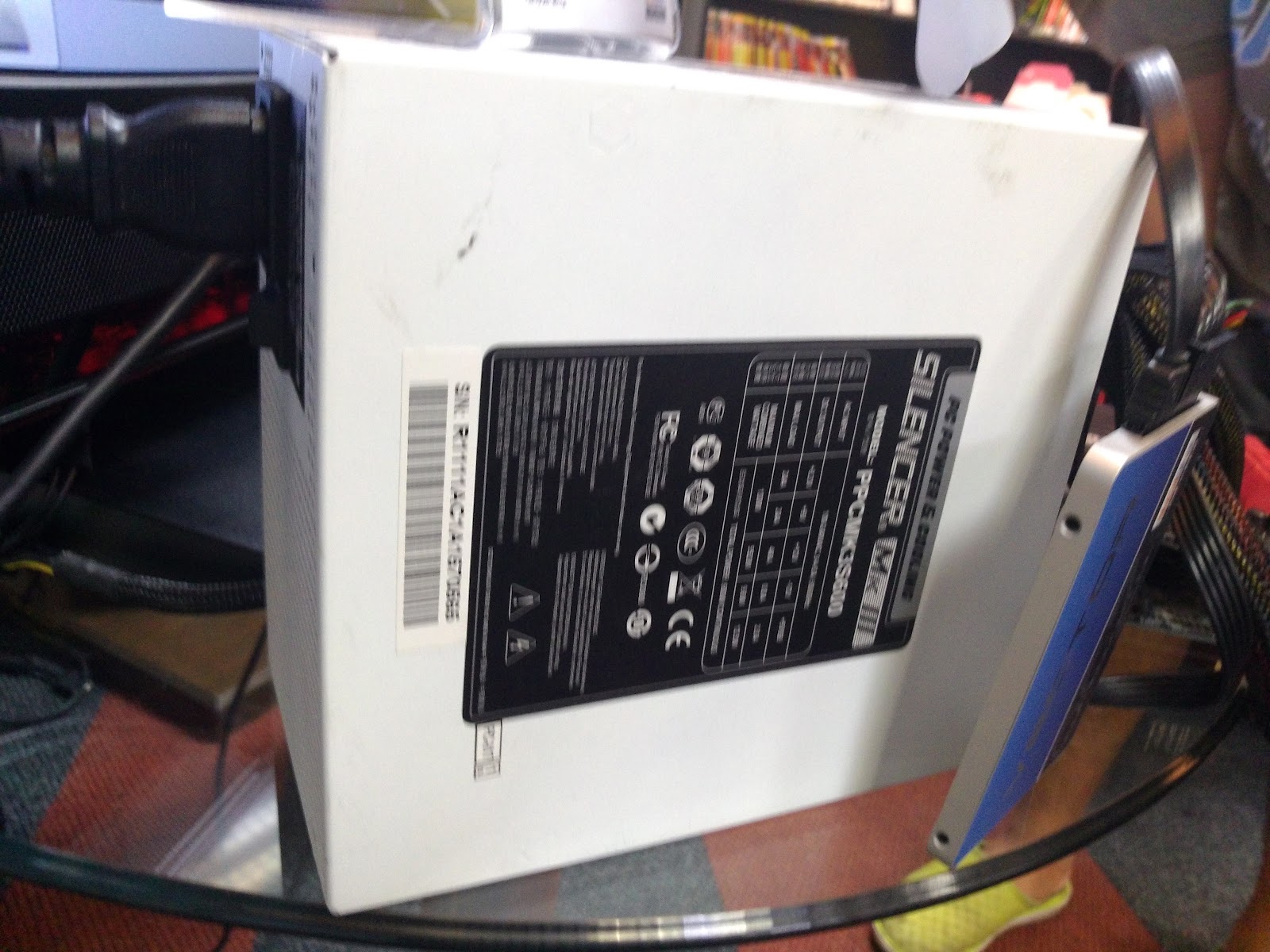

▲ SILENCER Mx III2 POWER SUPPLY。

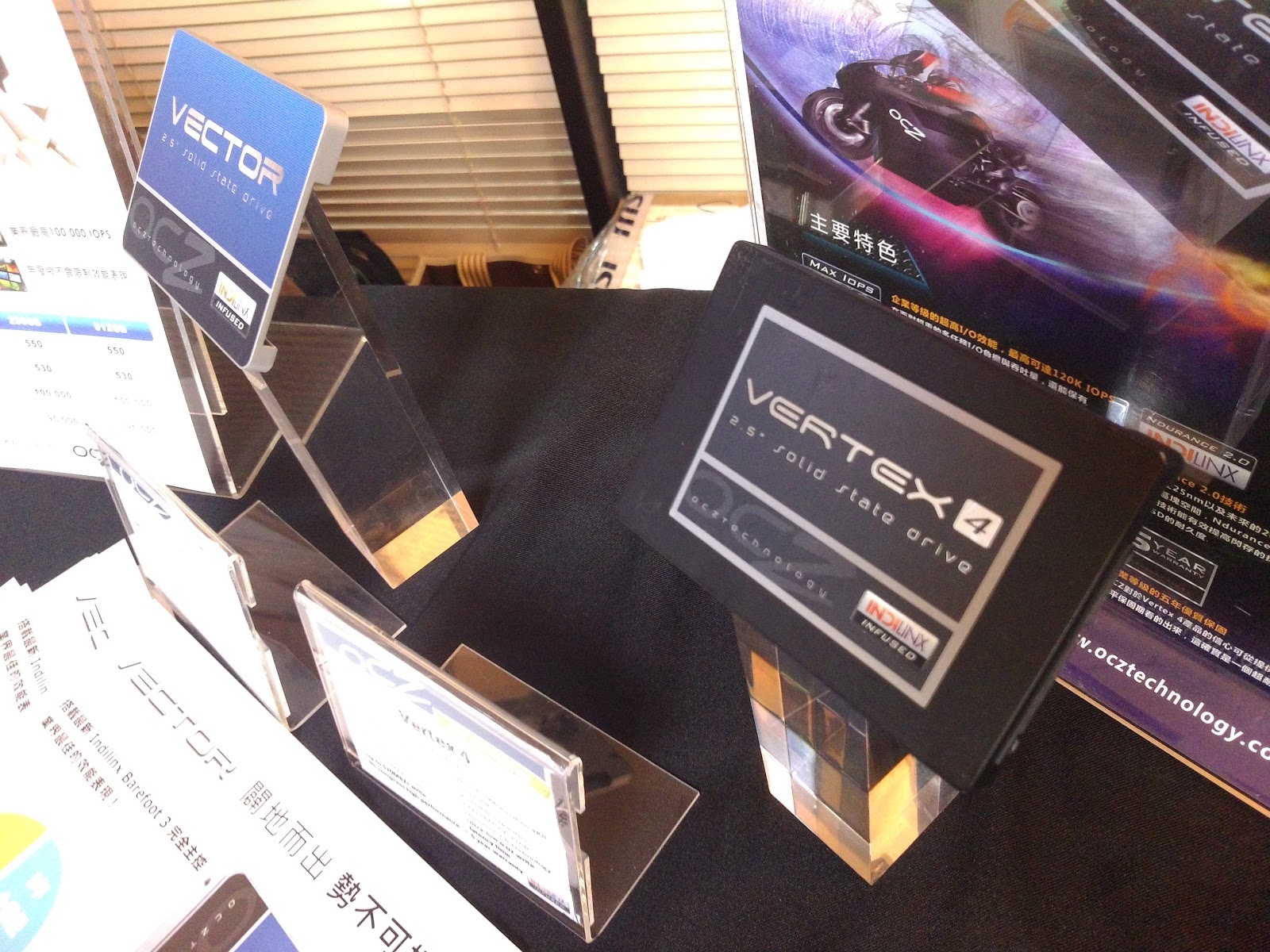

▲ OCZ Vector 4。



▲ 便條紙(也是伴手禮)以及DM。


▲ 成堆的好康就是打卡禮囉!打卡禮是一件T-Shirt


▲ 最後就是今天的餐盒。

OCZ全系列固態SSD來這邊買:

http://shopping.pchome.com.tw/?mod=store&func=style_show&SR_NO=AMAA43

文章很長,謝謝大家的耐心觀看!希望王團與OCZ可以繼續來高雄舉辦更具知性的活動!
